Produktbeschreibung:

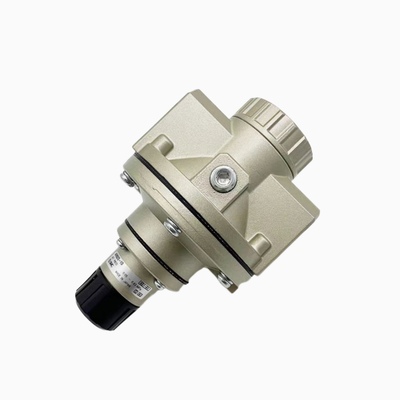

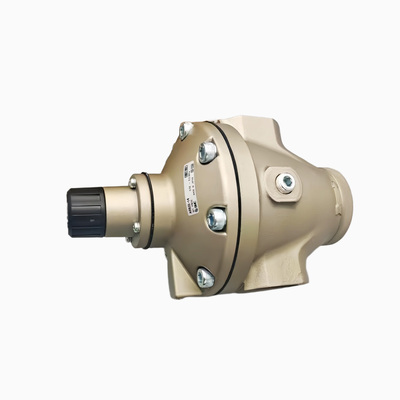

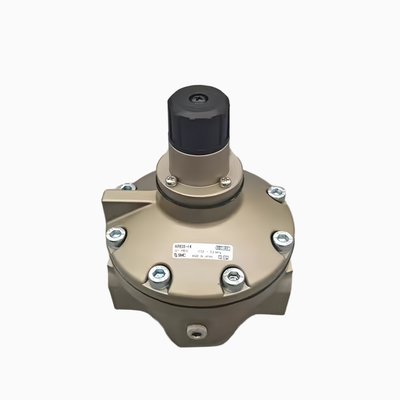

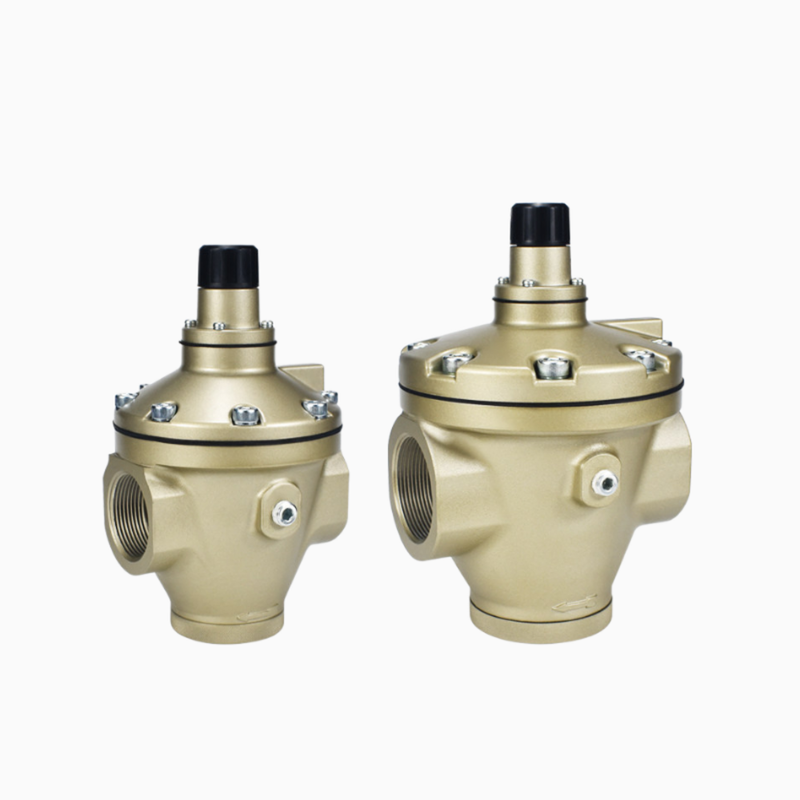

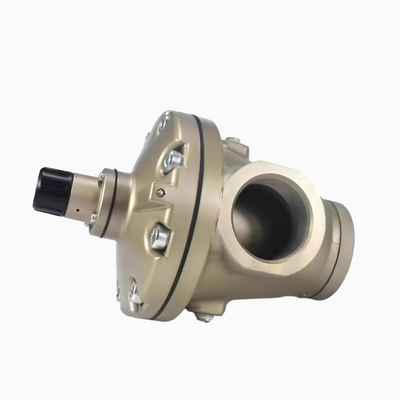

Die SMC-Serie AR425 bis AR935 stellt eine Reihe von intern gesteuerten Luftdruckreglern vom Typ Entlastung dar. Diese Geräte sind speziell für robuste industrielle Druckluftsysteme konzipiert, bei denen die Aufrechterhaltung eines stabilen Ausgangsdrucks zusammen mit einer hohen Durchflusskapazität entscheidend ist. Im Gegensatz zu direkt wirkenden Reglern nutzen diese gesteuerten Modelle die Zuluft selbst zur Steuerung des Hauptventils. Dieser Designansatz gewährleistet eine überlegene Druckregelgenauigkeit, glattere Strömungseigenschaften und reduziert Schwankungen des Ausgangsdrucks bei Änderungen des Eingangsdrucks.
Diese Produktreihe umfasst 12 beliebte Teilenummern in vier verschiedenen Unterserien: AR625, AR635, AR825 und AR835. Diese Regler sind mit Anschlussgrößen von Rc 3/4" bis Rc 1-1/2" erhältlich. Es gibt zwei verfügbare Druckbereiche für verschiedene Anwendungen: einen Bereich von 0,05 bis 0,83 MPa (bekannt als Typ 25) und einen niedrigeren Bereich von 0,02 bis 0,2 MPa (Typ 35 Niederdruck). Modelle mit der Kennzeichnung "G" sind mit einem Panel-Manometer ausgestattet, und eine optionale Montagehalterung, B25P, kann zur einfacheren Installation hinzugefügt werden.
Die Vielseitigkeit und Zuverlässigkeit dieser Luftdruckregler machen sie in zahlreichen Industrieumgebungen weit verbreitet. Häufige Anwendungen sind Kompressorstationen, zentrale Druckluftleitungen, automatisierte Produktionslinien, pneumatische Manipulatoren und OEM-Maschinenpakete. Ihre robuste Konstruktion und präzisen Regelmöglichkeiten machen sie zu einer wesentlichen Komponente für einen effizienten und stabilen Betrieb in anspruchsvollen Druckluftumgebungen.
Merkmale:
Dieser Regler verfügt über ein gesteuertes Design, das einen wesentlich stabileren Ausgangsdruck im Vergleich zu direkt wirkenden Reglern gewährleistet. Er bleibt unbeeinflusst von Schwankungen des Eingangsdrucks und liefert auch unter wechselnden Bedingungen eine konstante Leistung.
Ausgestattet mit einem internen Entlastungsmechanismus entlüftet der Regler automatisch überschüssigen Ausgangsdruck in die Atmosphäre. Diese Funktion hilft, einen konstanten Druck in der nachgeschalteten Leitung aufrechtzuerhalten und erhöht die Sicherheit und Zuverlässigkeit.
Das Gehäuse des Reglers besteht aus Aluminiumdruckguss, einschließlich einer geschützten Haube und Kammer. Dieses Design macht den Regler nicht nur leicht, sondern bietet auch eine hervorragende Wärmeableitung, was ihn ideal für den Einsatz in anspruchsvollen Fabrikumgebungen macht.
Zwei einstellbare Druckbereiche sind für verschiedene Anwendungen erhältlich: 0,05 bis 0,83 MPa (Modell 25) und 0,02 bis 0,2 MPa (Modell 35, ein präziser Niederdrucktyp). Diese Flexibilität ermöglicht eine präzise Steuerung des Betriebsdrucks entsprechend den spezifischen Anforderungen.
Der Regler unterstützt mehrere Anschlussgrößen, darunter 3/4", 1", 1-1/4" und 1-1/2". Zusätzlich können auf Anfrage Gewindeoptionen wie Rc (PTF), NPT (F) und G-Gewinde bereitgestellt werden, um unterschiedliche Rohrleitungsanforderungen zu erfüllen.
Für eine verbesserte Benutzerfreundlichkeit sind ein optionales Manometer (gekennzeichnet durch das Suffix G, aus der Serie G46) und eine Montagehalterung (Modell B25P) erhältlich. Dieses Zubehör bietet klare lokale Druckanzeigen und erleichtert einfache Nachrüstinstallationen.
Um versehentliche Einstellungen zu verhindern und eingestellte Drücke beizubehalten, ist am Einstellgriff eine Feststellschraube angebracht. Diese Funktion stellt sicher, dass der Regler nach der endgültigen Einstellung sicher kalibriert bleibt.
Technische Parameter:
| Artikel |
AR625 / AR825 (Hoher Bereich) |
AR635 / AR835 (Niedriger Bereich) |
| Medium |
Luft |
Luft |
| Max. Betriebsdruck |
1,0 MPa |
1,0 MPa |
| Prüfdruck |
1,5 MPa |
1,5 MPa |
| Einstellbereich |
0,05 bis 0,83 MPa |
0,02 bis 0,2 MPa |
| Konstruktion |
Intern gesteuert, Entlastungstyp (Steuerluft entweicht immer) |
Gleich |
| Umgebungs-/Medientemperatur |
-5 bis 60°C (kein Gefrieren) |
-5 bis 60°C (kein Gefrieren) |
| Manometeranschluss |
1/4" |
1/4" |
| Luftverbrauch (Entlastungsbohrung) |
5 L/min (ANR) bei max. Druck |
5 L/min (ANR) bei max. Druck |
| Gehäusematerial |
Aluminiumdruckguss |
Aluminiumdruckguss |
| Einstell-/Ventilfeder |
Stahldraht 1 / Edelstahl |
Stahldraht 1 / Edelstahl |
| Griffmaterial |
ABS |
ABS |
| Gewicht — AR625/635 |
1,1 kg |
1,1 kg |
| Gewicht — AR825/835 |
2,5 kg |
2,5 kg |
Anwendungen:
Luftkompressorstationen und zentrale FRL-Einheiten (Filter-Regler-Schmierstoffgeber) spielen eine entscheidende Rolle bei der Aufrechterhaltung einer sauberen und geregelten Luftversorgung für verschiedene industrielle Anwendungen.
Die Zweigdruckregelung ist unerlässlich für automatisierte Montage-, Verpackungs- und Förderbänder und gewährleistet optimale Leistung und Sicherheit während des gesamten Produktionsprozesses.
Pneumatische Aktoren, einschließlich Luftzylinder, Greifer, pneumatische Spannfutter und Vakuumgeneratoren, sind weit verbreitete Komponenten, die eine präzise und effiziente Bewegungssteuerung in zahlreichen Systemen bieten.
Verschiedene Werkzeugmaschinen, Schweißkabinen, Spritzlackierstationen, Luftabblas- und Spülpunkte nutzen pneumatische Technologie, um einen zuverlässigen und konsistenten Betrieb zu erreichen.
OEM-Maschinen in Branchen wie Lebensmittel und Getränke, Textil, Elektronik, Halbleiter und Verpackung profitieren erheblich von kundenspezifischen pneumatischen Lösungen, die auf ihre spezifischen Bedürfnisse zugeschnitten sind.
Sekundäre Druckreduzierung und Präzisionssteuerung sind kritische Funktionen auf zentralen Hochstrom-Luftleitungen, um die Systemstabilität und -genauigkeit aufrechtzuerhalten.
