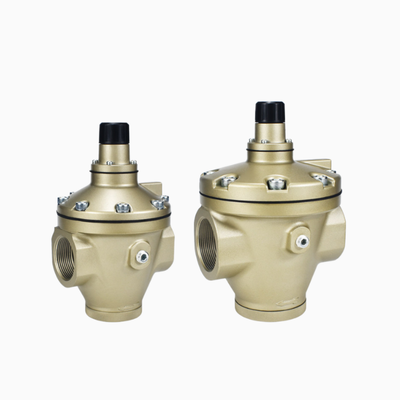

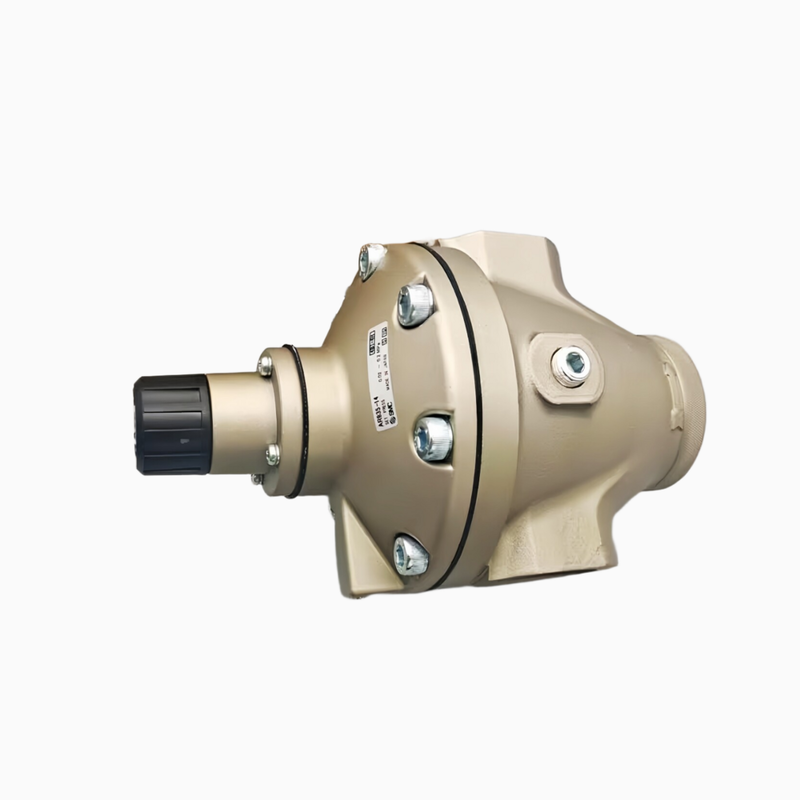

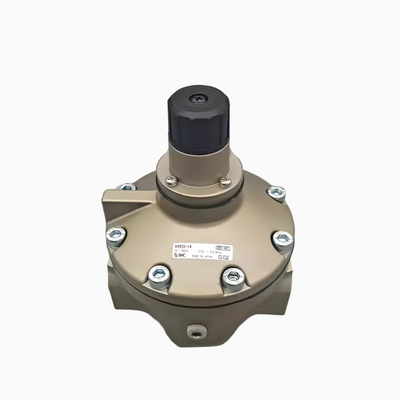

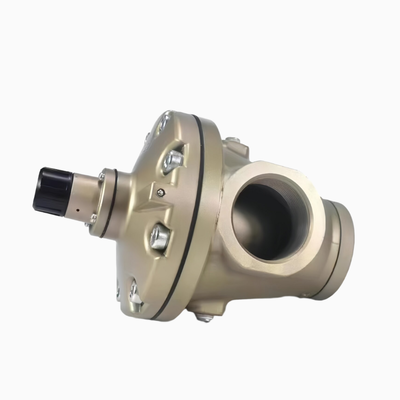

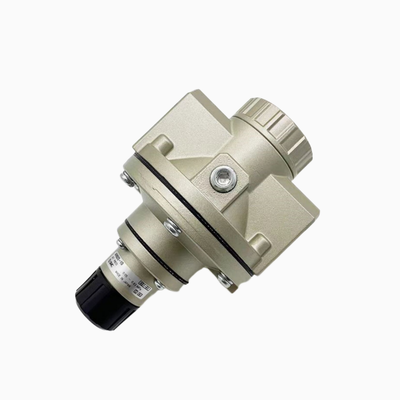

Niederdruck-Pneumatikregler 0,02-0,2 MPa Rc3/4" SMC AR635-06 Luftentlastungsventil

Produktbeschreibung:

Die SMC-Serie AR425 bis AR935 stellt eine Reihe von intern gesteuerten Luftdruckreglern vom Typ Entlastung dar, die für anspruchsvolle industrielle Druckluftsysteme entwickelt wurden. Diese Regler sind so konstruiert, dass sie einen stabilen Ausgangsdruck liefern und hohe Durchflusskapazitäten bewältigen können, was sie ideal für Schwerlastanwendungen macht. Im Gegensatz zu direkt wirkenden Reglern nutzt das pilotgesteuerte Design die Zuluft selbst zur Steuerung des Hauptventils. Dieser innovative Ansatz gewährleistet eine verbesserte Genauigkeit der Druckregelung, sanftere Strömungseigenschaften und deutlich reduzierte Schwankungen des Ausgangsdrucks, selbst bei Änderungen des Eingangsdrucks.

Diese Produktreihe umfasst 12 beliebte Teilenummern, die sich auf vier verschiedene Unterserien verteilen: AR625, AR635, AR825 und AR835. Die Modelle bieten Anschlussgrößen von Rc 3/4" bis Rc 1-1/2", um verschiedenen Installationsanforderungen gerecht zu werden. Kunden können zwischen zwei Druckbereichen wählen, um ihren Bedürfnissen gerecht zu werden: 0,05–0,83 MPa für den Standardtyp 25 und 0,02–0,2 MPa für den Niederdrucktyp 35. Darüber hinaus sind Einheiten mit der Kennzeichnung "G" mit einem Panel-Manometer zur bequemen Überwachung ausgestattet, während eine Montagehalterung Modell B25P als optionales Zubehör erhältlich ist.

Diese Regler werden in verschiedenen industriellen Szenarien eingesetzt, darunter Kompressorstationen, zentrale Druckluftverteilungsleitungen, automatisierte Produktionslinien, pneumatische Manipulatoren und Originalausrüstungshersteller (OEM)-Maschinenpakete. Ihre robuste Konstruktion und zuverlässige Leistung machen sie zu einer wesentlichen Komponente für die Gewährleistung einer effizienten und präzisen Luftdruckregelung in komplexen Druckluftsystemen.

Merkmale:

Der Regler verfügt über ein pilotgesteuertes Design, das im Vergleich zu direkt wirkenden Reglern einen wesentlich stabileren Ausgangsdruck bietet. Dieses Design stellt auch sicher, dass der Regler weitgehend unbeeinflusst von Schwankungen des Eingangsdrucks bleibt.

Er verfügt über einen internen Entlastungsmechanismus, der überschüssigen Ausgangsdruck automatisch an die Atmosphäre ablässt. Diese Funktion hilft, jederzeit einen konstanten Druck in der nachgeschalteten Leitung aufrechtzuerhalten.

Der mit einem Gehäuse aus Aluminiumdruckguss konstruierte Regler verfügt über eine geschützte Haube und Kammer. Dieses Design führt zu einem leichten Produkt mit ausgezeichneter Wärmeableitung, wodurch es sich gut für den Einsatz in anspruchsvollen Fabrikumgebungen eignet.

Der Regler ist in zwei einstellbaren Druckbereichen erhältlich: 0,05 bis 0,83 MPa für das Standardmodell und 0,02 bis 0,2 MPa für den präzisen Niederdrucktyp (Modell 35).

Es werden mehrere Anschlussgrößen angeboten, darunter 3/4", 1", 1-1/4" und 1-1/2". Darüber hinaus können auf Anfrage Gewindeoptionen wie Rc (PTF), NPT (F) und G-Gewinde bereitgestellt werden, um verschiedene Installationsanforderungen zu erfüllen.

Für verbesserte Benutzerfreundlichkeit sind ein optionales Manometer (gekennzeichnet durch die Suffix G, Serie G46) und eine Montagehalterung (Modell B25P) erhältlich. Dieses Zubehör ermöglicht klare lokale Druckanzeigen und erleichtert die einfache Nachrüstung.

Eine Feststellschraube ist am Einstellgriff angebracht, um versehentliche Manipulationen zu verhindern und unbeabsichtigte Druckänderungen zu vermeiden, sobald die gewünschte Einstellung vorgenommen wurde.

Technische Parameter:

Anwendungen:

Luftkompressorstationen und zentrale FRL-Einheiten (Filter-Regler-Schmierer) sind wesentliche Bestandteile vieler industrieller pneumatischer Systeme. Sie liefern die notwendige Luftaufbereitung, um eine saubere, geregelte und geschmierte Luftversorgung für verschiedene Anwendungen zu gewährleisten.

Die Abzweigdruckregelung spielt eine entscheidende Rolle bei automatisierten Montage-, Verpackungs- und Förderbändern. Sie hilft, konstante Druckniveaus aufrechtzuerhalten und stellt sicher, dass Maschinen reibungslos und effizient ohne Unterbrechungen oder Druckschwankungen arbeiten.

Pneumatische Aktoren wie Luftzylinder, Greifer, pneumatische Spannfutter und Vakuumgeneratoren werden in der industriellen Automatisierung weit verbreitet eingesetzt. Diese Geräte wandeln Druckluftenergie in mechanische Bewegung um und ermöglichen eine präzise Steuerung von Bewegungen und Handhabung von Komponenten.

Neben Aktoren werden pneumatische Systeme auch in Werkzeugmaschinen, Schweißkabinen, Spritzlackieranlagen sowie zum Luftblasen und Spülen eingesetzt. Diese Anwendungen beruhen auf gesteuertem Luftstrom für Reinigungs-, Kühlungs- und Materialhandhabungsprozesse.

OEM-Maschinen in verschiedenen Sektoren, darunter die Lebensmittel- und Getränke-, Textil-, Elektronik-, Halbleiter- und Verpackungsindustrie, nutzen pneumatische Technologie für verbesserte Zuverlässigkeit und Leistung. Kundenspezifische pneumatische Lösungen erfüllen die spezifischen Bedürfnisse dieser verschiedenen Branchen.

Schließlich sind die sekundäre Druckreduzierung und die Präzisionssteuerung auf Hochdurchsatz-Zentraldruckluftleitungen von entscheidender Bedeutung. Diese Funktionen stellen sicher, dass die nachgeschaltete Ausrüstung Luft mit dem gewünschten Druck und der gewünschten Durchflussrate erhält, wodurch die Gesamteffizienz und Sicherheit des pneumatischen Systems optimiert wird.
