Produktbeschreibung:

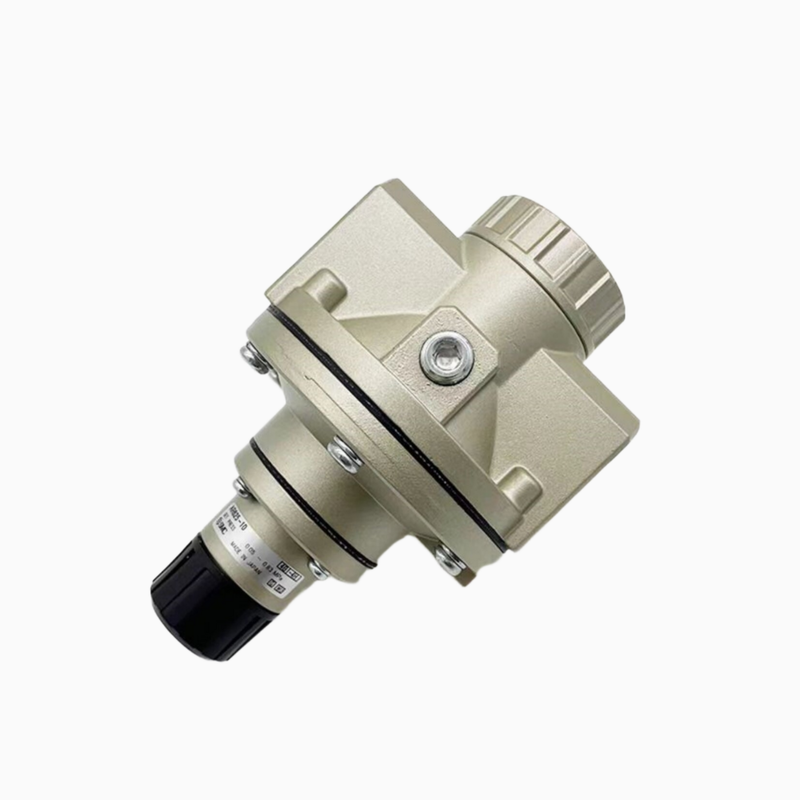

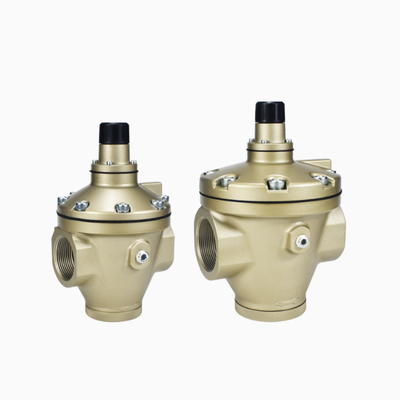

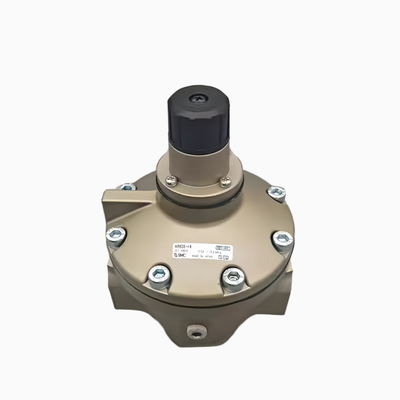

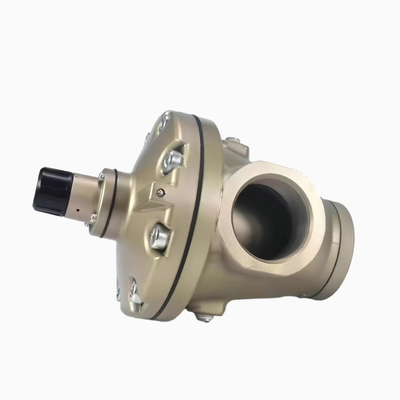

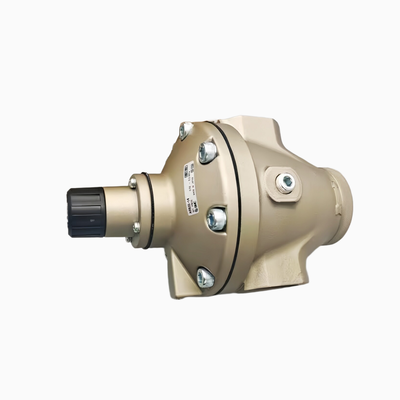

Die SMC-Serie AR425 bis AR935 stellt eine Reihe von intern gesteuerten Luftdruckreglern vom Typ Entlastung dar. Diese Geräte sind speziell für robuste industrielle Druckluftsysteme konzipiert, bei denen die Aufrechterhaltung eines stabilen Ausgangsdrucks und eine hohe Durchflusskapazität entscheidend sind. Im Gegensatz zu direkt wirkenden Reglern nutzt die Pilotstruktur dieser Serie die Zuluft selbst zur Steuerung des Hauptventils. Dieses Design führt zu einer verbesserten Druckregelgenauigkeit, gleichmäßigeren Strömungseigenschaften und deutlich reduzierten Schwankungen des Ausgangsdrucks, selbst bei Änderungen des Eingangsdrucks.
Diese Produktreihe umfasst 12 gängige Teilenummern, die in vier Unterserien unterteilt sind: AR625, AR635, AR825 und AR835. Die Regler sind mit Anschlussgrößen von Rc 3/4" bis Rc 1-1/2" erhältlich. Kunden können zwischen zwei Druckbereichen wählen: 0,05–0,83 MPa (als Typ 25 bezeichnet) und 0,02–0,2 MPa (bekannt als Typ 35 Niederdruck). Zusätzlich sind Modelle mit dem Suffix „G“ mit einem Panel-Manometer ausgestattet, und eine optionale Montagehalterung B25P ist ebenfalls erhältlich.
Diese Regler finden breite Anwendung in verschiedenen Industriezweigen, darunter Kompressorstationen, zentrale Druckluftleitungen, automatisierte Produktionslinien, pneumatische Manipulatoren und OEM-Maschinenpakete. Ihr robustes Design und ihre zuverlässige Leistung machen sie zur idealen Wahl für anspruchsvolle Anforderungen an die Luftdruckregelung in komplexen Fertigungs- und Verarbeitungsbereichen.
Merkmale:
Der Regler verfügt über ein pilotgesteuertes Design, das im Vergleich zu direkt wirkenden Reglern einen wesentlich stabileren Ausgangsdruck bietet. Er bleibt weitgehend unbeeinflusst von Schwankungen des Eingangsdrucks und gewährleistet so eine gleichbleibende Leistung.
Dieses Modell verfügt über einen internen Entlastungsmechanismus, der überschüssigen Ausgangsdruck automatisch in die Atmosphäre ablässt. Diese Funktion hilft, einen konstanten Druck in der nachgeschalteten Leitung aufrechtzuerhalten und erhöht die Systemzuverlässigkeit.
Konstruiert mit einem Gehäuse aus Druckgussaluminium, einer geschützten Haube und Kammer ist der Regler sowohl leicht als auch in der Lage, Wärme effizient abzuleiten. Diese Eigenschaften machen ihn besonders geeignet für anspruchsvolle Umgebungen auf der Fabriketage.
Für diesen Regler stehen zwei einstellbare Druckbereiche zur Verfügung. Der erste Bereich deckt 0,05 bis 0,83 MPa ab, während der zweite, ein präziser Niederdrucktyp, 0,02 bis 0,2 MPa umfasst. Diese Vielseitigkeit ermöglicht den Einsatz in verschiedenen Anwendungen, die eine präzise Druckregelung erfordern.
Anschlussgrößenoptionen umfassen 3/4", 1", 1-1/4" und 1-1/2". Gewindetypen wie Rc (PTF), NPT (F) und G-Gewinde können auf Anfrage ebenfalls geliefert werden, um unterschiedliche Rohrleitungsstandards und Installationsanforderungen zu erfüllen.
Zur Verbesserung der Benutzerfreundlichkeit sind ein optionales Manometer (gekennzeichnet durch das Suffix G, Serie G46) und eine Montagehalterung (B25P) erhältlich. Dieses Zubehör bietet klare, lokale Druckanzeigen und erleichtert die einfache Nachrüstung in bestehende Systeme.
Zusätzlich ist der Regler mit einer Feststellschraube am Einstellgriff ausgestattet. Diese Funktion verhindert versehentliche Einstellungen und Druckschwankungen, nachdem die gewünschte Einstellung vorgenommen wurde, und gewährleistet so eine stabile Betriebsweise über die Zeit.
Technische Parameter:
Anwendungen:
Druckluftkompressorstationen und zentrale FRL-Einheiten (Filter-Regler-Schmierer) spielen eine entscheidende Rolle bei der Aufrechterhaltung der Effizienz und Zuverlässigkeit pneumatischer Systeme. Diese zentralen Einheiten gewährleisten eine saubere, geregelte und geschmierte Luftversorgung im gesamten Werk.
Die Druckregelung an Abzweigungen ist in automatisierten Montage-, Verpackungs- und Förderanlagen unerlässlich, um eine gleichbleibende Leistung zu gewährleisten. Eine ordnungsgemäße Druckregelung an diesen Abzweigungen trägt zur Optimierung des Betriebs verschiedener pneumatischer Komponenten bei und sorgt für reibungslose Produktionsprozesse.
Pneumatische Aktoren umfassen eine breite Palette von Geräten, darunter Luftzylinder, Greifer, pneumatische Spannfutter und Vakuumgeneratoren. Diese Aktoren sind für Automatisierungsaufgaben unerlässlich und ermöglichen präzise Bewegungen und Handhabungen in industriellen Umgebungen.
Verschiedene industrielle Anwendungen wie Werkzeugmaschinen, Schweißkabinen, Spritzlackierbereiche, Luftblasstationen und Spülpunkte verlassen sich auf pneumatische Lösungen. Diese Anwendungen erfordern eine präzise Luftsteuerung, um hochwertige Ergebnisse und Betriebssicherheit zu erzielen.
Original Equipment Manufacturer (OEM)-Maschinen in Sektoren wie Lebensmittel und Getränke, Textil, Elektronik, Halbleiter und Verpackungsindustrie integrieren pneumatische Technologie, um ihre Produktivität und Zuverlässigkeit zu steigern. Kundenspezifische pneumatische Komponenten erfüllen die spezifischen Bedürfnisse dieser verschiedenen Branchen.
Sekundäre Druckreduzierung und präzise Steuerung sind auf zentralen Hochdruck-Luftleitungen von entscheidender Bedeutung. Diese Steuerungen stellen sicher, dass nachgeschaltete Geräte Luft auf den erforderlichen Druckniveaus erhalten, was zur allgemeinen Stabilität und Effizienz des pneumatischen Systems beiträgt.
