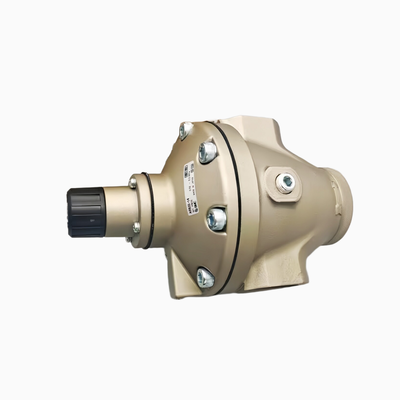

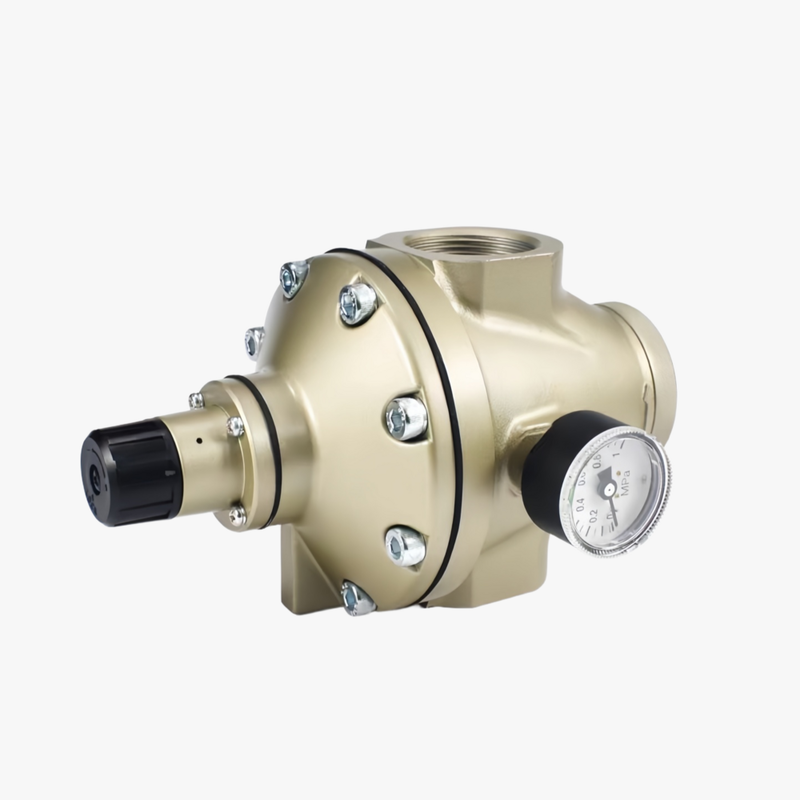

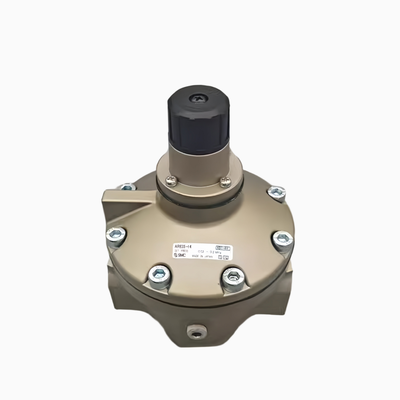

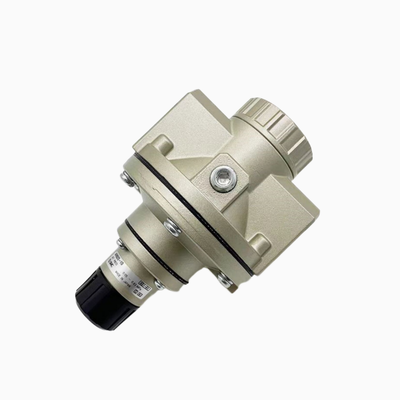

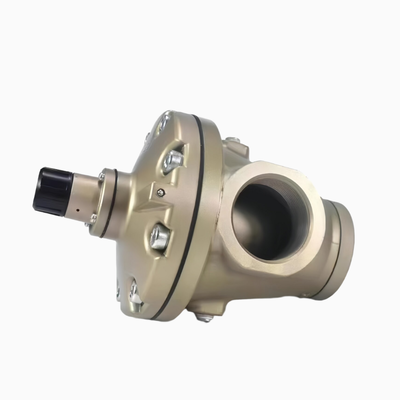

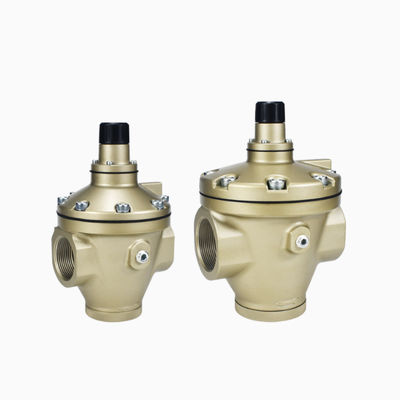

Druckluft-Stabilisierungsregler SMC AR625-10G mit Manometer Rc1" Pilot-Entlastungsventil

Produktbeschreibung:

Die SMC-Serie AR425 bis AR935 stellt eine Reihe von intern gesteuerten Druckreglern vom Typ Entlastung dar, die speziell für industrielle Druckluftsysteme für den Schwerlastbetrieb entwickelt wurden. Diese Regler sind ideal für Anwendungen, bei denen die Aufrechterhaltung eines stabilen Ausgangsdrucks und die Gewährleistung einer hohen Durchflusskapazität entscheidend sind. Im Gegensatz zu herkömmlichen direktwirkenden Reglern nutzt das pilotgesteuerte Design die Zuluft selbst zur Steuerung des Hauptventils. Dieser Mechanismus führt zu einer verbesserten Genauigkeit der Druckregelung, sanfteren Strömungseigenschaften und reduzierten Schwankungen des Ausgangsdrucks, selbst bei Schwankungen des Eingangsdrucks.

Diese Produktlinie umfasst 12 beliebte Teilenummern, die sich über vier Unterserien erstrecken: AR625, AR635, AR825 und AR835. Die verfügbaren Anschlussgrößen reichen von Rc 3/4" bis Rc 1-1/2", was Optionen für unterschiedliche Systemanforderungen bietet. Darüber hinaus werden zwei verschiedene Druckbereiche angeboten: einer von 0,05 bis 0,83 MPa (als 25er-Typ bezeichnet) und ein Niederdruckbereich von 0,02 bis 0,2 MPa (bekannt als 35er-Typ). Bestimmte Einheiten mit der Kennzeichnung "G" verfügen über ein Panel-Manometer zur bequemen Überwachung, während eine Montagehalterung, Modell B25P, als optionales Zubehör erhältlich ist.

Diese Regler werden in verschiedenen Industrieumgebungen eingesetzt, darunter Kompressorstationen, zentrale Druckluftverteilungsleitungen, automatisierte Produktionslinien, pneumatische Manipulatoren und OEM-Maschinenmontagen. Ihr robustes Design und ihre zuverlässige Leistung machen sie zu einer beliebten Wahl für den effizienten und stabilen Betrieb von Druckluftsystemen.

Merkmale:

Der Regler verfügt über ein pilotgesteuertes Design, das im Vergleich zu direktwirkenden Reglern einen wesentlich stabileren Ausgangsdruck liefert. Dieses Design ist sehr unempfindlich gegenüber Schwankungen des Eingangsdrucks und gewährleistet eine gleichbleibende Leistung.

Ausgestattet mit einem internen Entlastungsmechanismus entlüftet der Regler automatisch überschüssigen Ausgangsdruck in die Atmosphäre. Diese Funktion hilft, einen konstanten Druck in der nachgeschalteten Leitung aufrechtzuerhalten und erhöht die Betriebssicherheit und Zuverlässigkeit.

Das Gehäuse des Reglers besteht aus Aluminiumdruckguss, ergänzt durch eine geschützte Haube und Kammer. Diese Konstruktion führt zu einem leichten Produkt mit hervorragenden Wärmeableitungseigenschaften, wodurch es sich gut für den Einsatz in Fabrikumgebungen eignet.

Zwei einstellbare Druckbereiche sind erhältlich, um unterschiedliche Anwendungsanforderungen zu erfüllen: ein Standardbereich von 0,05 bis 0,83 MPa (Modell 25) und ein Präzisionstyp für niedrige Drücke von 0,02 bis 0,2 MPa (Modell 35).

Der Regler unterstützt mehrere Anschlussgrößen, darunter 3/4", 1", 1-1/4" und 1-1/2". Darüber hinaus können auf Anfrage verschiedene Gewindeoptionen wie Rc (PTF), NPT (F) und G-Gewinde geliefert werden, um unterschiedliche Rohrleitungsanforderungen zu erfüllen.

Für eine verbesserte Benutzerfreundlichkeit ist ein optionales Manometer (gekennzeichnet durch den Suffix G, Teil der G46-Serie) zusammen mit einer Montagehalterung (B25P) erhältlich. Dieses Zubehör ermöglicht eine klare lokale Druckanzeige und erleichtert die einfache Nachrüstung.

Eine Feststellschraube ist am Einstellgriff integriert, um versehentliche Einstellungen zu verhindern. Diese Funktion stellt sicher, dass die Druckeinstellung stabil bleibt und eliminiert das Risiko einer unerwünschten Druckdrift, nachdem der Regler konfiguriert wurde.

Technische Parameter:

Anwendungen:

Luftkompressorstationen und zentrale FRL-Einheiten (Filter-Regler-Schmierer-Einheiten) spielen eine entscheidende Rolle bei der Aufrechterhaltung der Qualität und Zuverlässigkeit von Druckluftsystemen.

Die Druckregelung ist unerlässlich an Abzweigleitungen für automatische Montage-, Verpackungs- und Fördersysteme, um eine gleichbleibende Leistung in verschiedenen Herstellungsprozessen zu gewährleisten.

Pneumatische Aktoren, einschließlich Luftzylinder, Greifer, pneumatische Spannfutter und Vakuumgeneratoren, werden häufig eingesetzt, um präzise und effiziente mechanische Bewegungen in industriellen Anwendungen auszuführen.

Verschiedene Geräte wie Werkzeugmaschinen, Schweißkabinen, Spritzlackierkabinen, Luftblasbereiche und Spülpunkte sind stark auf gesteuerte pneumatische Systeme angewiesen, um die Betriebseffizienz und Sicherheit zu verbessern.

Originalausrüstungshersteller (OEM) Maschinen in Sektoren wie Lebensmittel und Getränke, Textil, Elektronik, Halbleiter und Verpackung nutzen pneumatische Komponenten zur Verbesserung der Automatisierung und Produktivität.

Darüber hinaus werden sekundäre Druckreduzierung und Präzisionssteuerung in zentralen Hochstrom-Luftleitungen implementiert, um die Systemleistung zu optimieren und stabile Druckniveaus aufrechtzuerhalten.
