Produktbeschreibung:

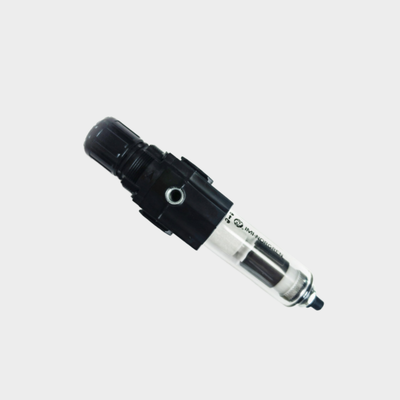

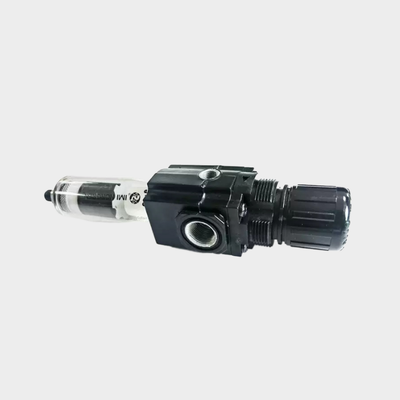

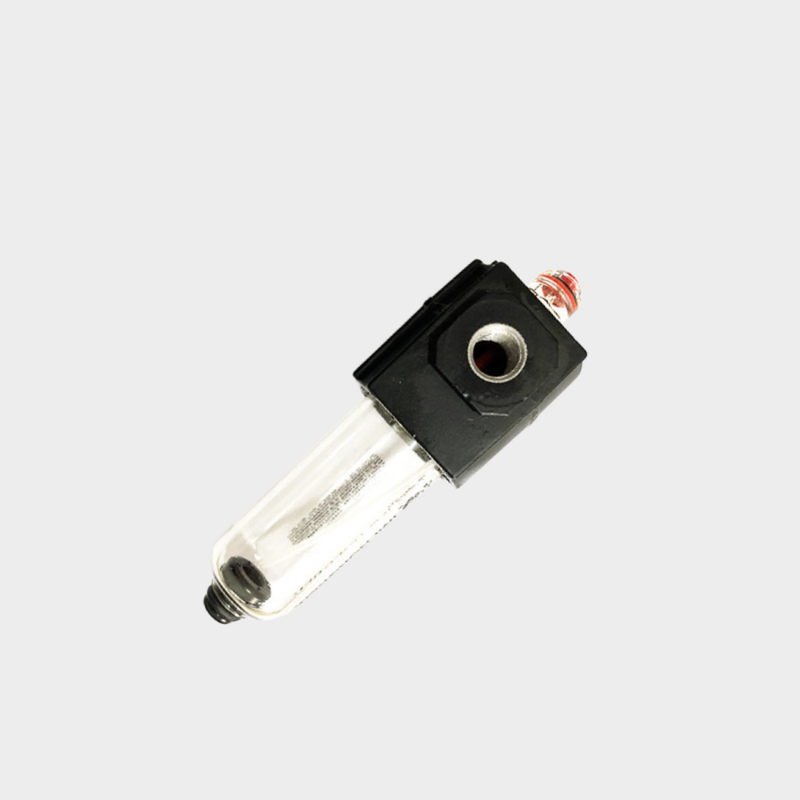

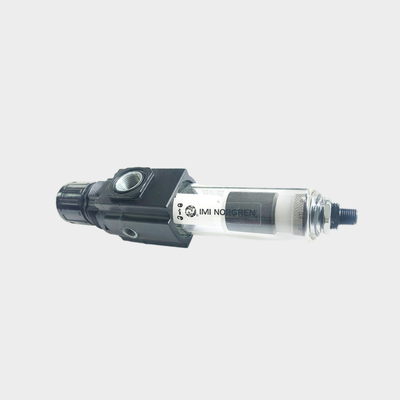

Die Norgren-Serien B72G und B73G stellen Hochleistungs-Filterregler innerhalb des modularen Luftaufbereitungssystems Excelon dar. Diese integrierten Geräte kombinieren sowohl Filter- als auch Druckregelungsfunktionen in einer einzigen, kompakten Einheit. Sie entfernen effektiv Wasser und feste Verunreinigungen aus Druckluftleitungen und gewährleisten gleichzeitig eine genaue Steuerung des nachgeschalteten Drucks.
Das Excelon-System wurde mit Blick auf Vielseitigkeit entwickelt und unterstützt sowohl Inline- als auch modulare Installationen. Die Verwendung von Quickclamp-Verbindungen ermöglicht es diesen Einheiten, sich leicht mit anderen Excelon-Komponenten zu verbinden, was eine einfache Systemerweiterung und vereinfachte Wartungsverfahren ermöglicht.
Die Serie B72G ist mit Anschlussoptionen für G1/4 und G3/8 ausgestattet und bietet einen Durchfluss von 38 dm³/s (80 SCFM). Im Gegensatz dazu bietet die Serie B73G eine größere Auswahl an Anschlüssen, einschließlich G1/4, G3/8 und G1/2, sowie eine höhere Durchflusskapazität von 50 dm³/s (106 SCFM). Beide Serien verfügen über ein ausgewogenes Ventildesign, das den Einfluss von Eingangsdruckschwankungen auf den Ausgangsdruck minimiert und somit eine stabile und zuverlässige Regelung liefert.
Diese Filterregler sind mit Filterelementen aus gesintertem Polypropylen mit einer Nennleistung von entweder 5 µm oder 40 µm erhältlich und werden mit manuellen oder automatischen Ablassoptionen geliefert. Diese Konfigurationsvielfalt gewährleistet eine Anpassungsfähigkeit an unterschiedliche industrielle Anforderungen.
Zusätzliche Merkmale sind ein Druckknopf zur Einstellung, der durch eine manipulationssichere Abdeckung geschützt ist, und eine Schnelltrenn-Bajonett-Schale, die Wartungsarbeiten vereinfacht. Vollfluss-Manometeranschlüsse sind integriert, um die Drucküberwachung zu ermöglichen, ohne den Luftstrom zu behindern. Die transparenten Polycarbonat-Schalen bieten eine klare 360°-Sicht auf die Kondensatstände, während robuste Zink- und Aluminium-Körperkonstruktionen auch in anspruchsvollen Betriebsumgebungen Langlebigkeit garantieren.
Merkmale:
Integrierter Filter und Regler
Diese kompakte Einheit kombiniert Partikelfiltration und Druckregelung und spart wertvollen Installationsplatz.
Excelon Modulares System
Das System unterstützt Inline- und modulare Installationen neben anderen Excelon-Luftaufbereitungsprodukten und nutzt Quickclamp-Verbindungen für eine einfache Einrichtung.
Filtrationsoptionen
Erhältlich mit zwei Filtrationsgraden kann die Einheit mit Filterelementen aus gesintertem Polypropylen mit 5 µm oder 40 µm ausgestattet werden, um Verunreinigungen effizient zu entfernen.
Ablasskonfigurationen
Benutzer können zwischen einem manuellen 1/4-Umdrehungs-Ablass oder einem automatischen Ablass wählen, was Flexibilität je nach Wartungspräferenzen bietet.
Transparente Polycarbonat-Schalen
Die Schalen bieten eine 360-Grad-Sicht auf die Kondensatstände und ermöglichen eine einfache und kontinuierliche Überwachung.
Einstellungs- und Konstruktionsmerkmale
Ein Druckknopf zur Einstellung verhindert versehentliche Druckänderungen, und eine optionale manipulationssichere Abdeckung erhöht die Sicherheit. Das entlastende Design ermöglicht die Reduzierung des nachgeschalteten Drucks, wenn das System tot ist, während das ausgewogene Ventildesign den Einfluss von Eingangsdruckschwankungen minimiert, um einen stabilen Ausgangsdruck aufrechtzuerhalten.
Manometeranschlüsse und Wartung
Vollfluss-1/8-Zoll-Manometeranschlüsse ermöglichen eine genaue Drucküberwachung, ohne den Luftstrom zu behindern. Die Schnelltrenn-Bajonett-Schale ermöglicht eine schnelle Entnahme zum Austausch des Elements und zur Wartung, ohne dass Werkzeuge erforderlich sind.
Leistungsspezifikationen
Das Gerät bietet hohe Durchflusskapazitäten, wobei das Modell B72G 38 dm³/s (80 SCFM) unterstützt und das Modell B73G 50 dm³/s (106 SCFM) erreicht. Es verfügt über einen weiten Druckeinstellbereich von 0,3 bis 10 bar Ausgangsdruck und unterstützt maximale Eingangsdrucke von 10 bar für transparente Schalen und 17 bar für Metallschalen.
Betriebstemperaturbereich
Das Gerät arbeitet effizient in einem Temperaturbereich von -34 °C bis +50 °C bei Verwendung von Polycarbonat-Schalen und von -20 °C bis +65 °C bei Verwendung von Metallschalen.
Technische Parameter:
| Einstellung des Ausgangsdrucks |
0,3–10 Bar |
| Anschlussgrößen |
G1/4, G3/8, G1/2 |
| Material des Filterelements |
Gesintertes Polypropylen |
| Material des Gehäuses |
Zink / Aluminium, Zinklegierung |
| Medium |
Druckluft |
| Ablassarten |
Manuell, Automatisch, Halbautomatisch |
Dieser pneumatische Filterregler-Schmierstoff dient als zuverlässiger Druckreduzierer für Druckluftquellen und Druckminderer, der üblicherweise in FESTO-Luftquelleneinheiten verwendet wird, um eine optimale Druckluftqualität und Druckregelung zu gewährleisten.
Anwendungen:
Industrielle Automatisierung
Im Bereich der industriellen Automatisierung ist eine saubere und geregelte Luftversorgung für den optimalen Betrieb von pneumatischen Aktoren, Ventilen und Zylindern unerlässlich. Die Gewährleistung, dass die Luft frei von Verunreinigungen ist, trägt zur Aufrechterhaltung der Effizienz der Ausrüstung bei und verlängert ihre Lebensdauer.
Verpackungsmaschinen
Verpackungsmaschinen sind auf präzise Schutz- und Druckregelung von pneumatischen Komponenten angewiesen. Dies ist besonders wichtig bei Verpackungs- und Abfüllanlagen, um eine gleichbleibende Leistung und einen zuverlässigen Betrieb zu gewährleisten.
Materialtransport
Die Luftaufbereitung spielt eine entscheidende Rolle in Materialtransportsystemen, einschließlich Förderbändern und Pick-and-Place-Einheiten. Eine ordnungsgemäße Filterung und Regelung gewährleistet einen reibungslosen Betrieb dieser Handhabungsmechanismen.
Druckluftverteilung
An verschiedenen Einsatzorten sind die Filterung und Regelung von Druckluft unerlässlich, um Werkzeuge und Geräte effektiv zu betreiben. Diese lokale Steuerung hilft, die Luftqualität und den Druck auf die genauen Anforderungen verschiedener Anwendungen abzustimmen.
Allgemeine pneumatische Systeme
In Produktionsanlagen profitieren allgemeine pneumatische Systeme von der Entfernung von Luftverunreinigungen und einer genauen Druckregelung. Dies führt zu einer verbesserten Zuverlässigkeit und reduzierten Ausfallzeiten von Maschinen.
Textilmaschinen
Die Textilproduktion nutzt pneumatische Steuerungen, die eine saubere und geregelte Luftversorgung erfordern. Eine ordnungsgemäße Luftfilterung und Druckregelung ermöglichen einen effizienten Betrieb von Textilmaschinen.
Automobilherstellung
Die Luftaufbereitung ist in der Automobilherstellung von entscheidender Bedeutung, insbesondere in Lackierereien, Montagelinien und Prüfgeräten. Die Aufrechterhaltung einer angemessenen Luftqualität und eines angemessenen Drucks gewährleistet eine qualitativ hochwertige Produktion und konsistente Ergebnisse.
Support und Dienstleistungen:
Unsere pneumatischen Filterregler-Schmierstoffeinheiten sind darauf ausgelegt, eine optimale Leistung und Langlebigkeit Ihrer pneumatischen Systeme zu gewährleisten. Für technischen Support beachten Sie bitte das Produkthandbuch für Installationsrichtlinien, Wartungsverfahren und Tipps zur Fehlerbehebung.
Regelmäßige Wartung umfasst die Überprüfung und Entleerung der Filter-Schale zur Entfernung von angesammeltem Feuchtigkeit und Verunreinigungen, die Einstellung des Reglers zur Aufrechterhaltung des gewünschten Drucks und die Sicherstellung, dass der Schmierstoff mit dem empfohlenen Öltyp richtig gefüllt ist. Vermeiden Sie die Verwendung von inkompatiblen Schmierstoffen, um Schäden an internen Komponenten zu vermeiden.
Wenn Sie Probleme wie Druckschwankungen, Luftlecks oder unzureichende Schmierung feststellen, überprüfen Sie die Einheit auf Verstopfungen, verschlissene Dichtungen oder beschädigte Teile. Ersatzteile sind erhältlich, um die volle Funktionalität wiederherzustellen.
Für eine optimale Lebensdauer betreiben Sie die Einheit innerhalb der angegebenen Druck- und Temperaturbereiche und stellen Sie sicher, dass alle Anschlüsse sicher sind. Richtig dimensionierte Einheiten sollten basierend auf den Durchflussanforderungen Ihres Systems ausgewählt werden.
Unser technisches Support-Team steht Ihnen für Produktauswahl, Installationsberatung und Fehlerbehebung zur Verfügung, um Ihnen zu helfen, einen zuverlässigen und effizienten Betrieb Ihres pneumatischen Systems zu erreichen.
Verpackung und Versand:
Produktverpackung: Der pneumatische Filterregler-Schmierstoff ist sicher in einem stabilen, schützenden Karton verpackt, der Transportschäden verhindert. Jede Einheit ist in antistatischem Schaumstoff verpackt und in einem Kunststoffbeutel versiegelt, um sie vor Staub und Feuchtigkeit zu schützen. Die Verpackung enthält eine klare Kennzeichnung mit Produktspezifikationen, Handhabungsanweisungen und einer Bedienungsanleitung, um eine sichere und einfache Installation zu gewährleisten.
Versand: Wir bieten zuverlässige Versandoptionen, um den pneumatischen Filterregler-Schmierstoff umgehend und sicher an Ihren Standort zu liefern. Produkte werden über vertrauenswürdige Spediteure versendet, wobei für alle Bestellungen eine Sendungsverfolgung verfügbar ist. Der Standardversand beinhaltet eine schützende Verpackung, die Handhabung und Umgebungsbedingungen standhält. Beschleunigte Versandoptionen sind ebenfalls für dringende Bedürfnisse verfügbar. Der internationale Versand wird mit den erforderlichen Zolldokumenten unterstützt.
