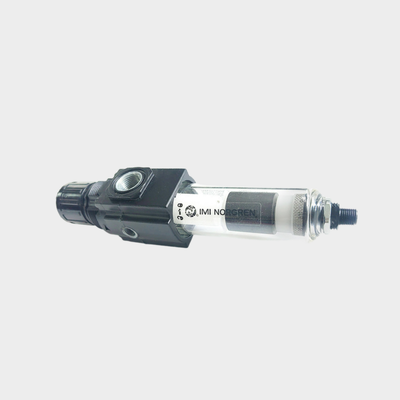

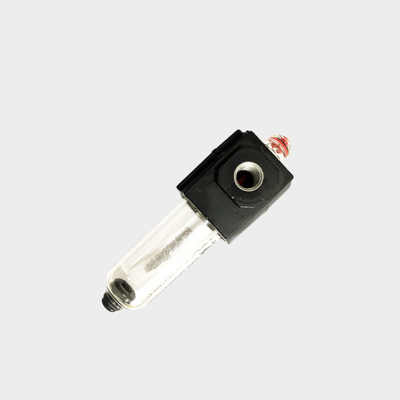

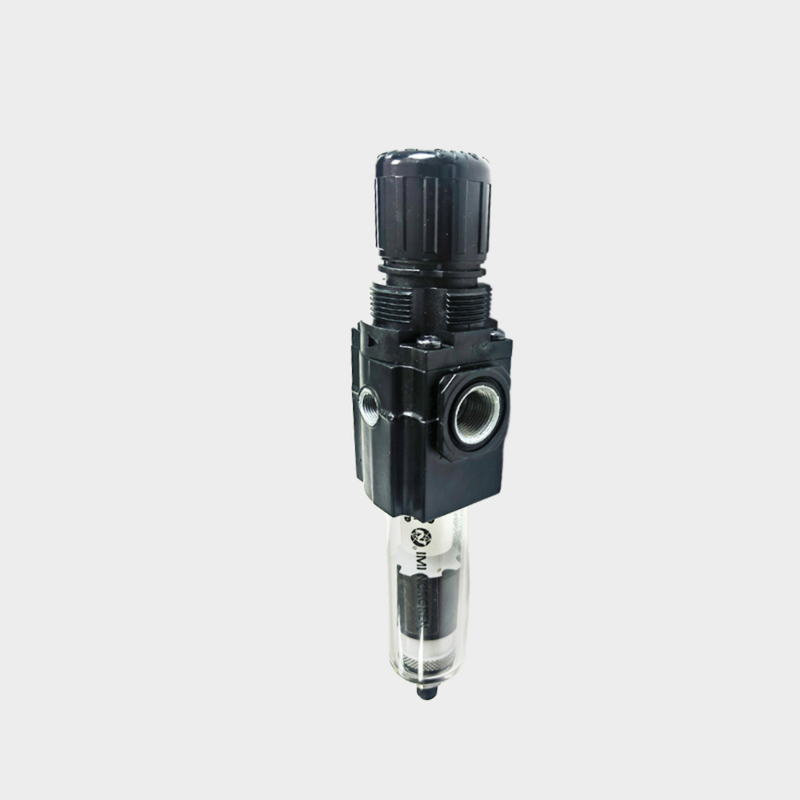

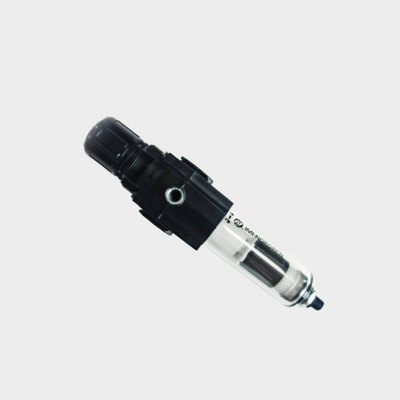

NORGREN B72G‐2AK‐QD1‐RMG B72G‐2AK‐QD3‐RMG Pneumatischer Filterregler Sichtglasschüssel Hocheffizienz Feuchtigkeitsunreinheit Trennung Werkzeugfreier Schüsselabbau geeignet für automatisierte Montage-Testkreisläufe

Produktbeschreibung:

Die Norgren-Serien B72G und B73G stellen Hochleistungs-Filterregler innerhalb des modularen Luftaufbereitungssystems Excelon dar. Diese kompakten, integrierten Einheiten kombinieren effektiv Filtration und Druckregelung in einem einzigen Gehäuse. Sie sind dafür konzipiert, Wasser und feste Partikel aus Druckluftleitungen zu entfernen und gleichzeitig eine präzise Aufrechterhaltung des nachgeschalteten Drucks zu gewährleisten.

Mit dem innovativen Excelon-Design können diese Einheiten entweder in Reihe oder modular neben anderen Excelon-Produkten installiert werden. Das Quickclamp-Verbindungssystem vereinfacht Installation, Systemerweiterung und Wartung, wodurch diese Filterregler äußerst anpassungsfähig und benutzerfreundlich sind.

Die B72G-Serie ist mit Anschlussoptionen von G1/4 und G3/8 erhältlich und unterstützt einen Durchfluss von 38 dm³/s (80 SCFM). Die B73G-Serie bietet eine größere Auswahl an Anschlussgrößen, einschließlich G1/4, G3/8 und G1/2, und liefert einen höheren Durchfluss von 50 dm³/s (106 SCFM). Beide Serien verfügen über ein ausbalanciertes Ventildesign, das den Einfluss von Eingangsdruckschwankungen auf den Ausgangsdruck minimiert und somit eine stabile und zuverlässige Regelung bietet.

Diese Einheiten sind mit Filterelementen aus gesintertem Polypropylen ausgestattet, erhältlich in 5 µm oder 40 µm Nennweiten, und werden mit manuellen oder automatischen Ablassoptionen geliefert. Diese Flexibilität macht sie für ein breites Spektrum industrieller Anwendungen geeignet.

Zusätzliche Merkmale sind ein Druckknopf zur Einstellung mit Feststellfunktion, der durch eine manipulationssichere Abdeckung geschützt ist, ein Schnappverschluss-Bajonettbehälter, der eine einfache Wartung ermöglicht, und Vollfluss-Manometeranschlüsse, die eine Drucküberwachung ohne Einschränkung des Luftstroms ermöglichen. Die transparenten Polycarbonatbehälter bieten eine 360°-Sicht auf die Kondensatstände, während langlebige Zink- und Aluminiumgehäuseoptionen eine lange Lebensdauer in anspruchsvollen Betriebsumgebungen gewährleisten.

Merkmale:

Diese Einheit kombiniert Partikelfiltration und Druckregelung in einem kompakten Gerät und spart wertvollen Installationsplatz.

Das Excelon-System ist für flexible Installationen konzipiert und unterstützt sowohl Reihen- als auch modulare Aufbauten. Es lässt sich über Quickclamp-Verbindungen einfach mit anderen Excelon-Luftaufbereitungsprodukten verbinden.

Der Filter ist mit zwei Filtrationsgraden erhältlich, mit 5 µm oder 40 µm gesinterten Polypropylen-Elementen zur effizienten Entfernung von Verunreinigungen aus dem Luftstrom.

Benutzer können entweder einen manuellen 1/4-Umdrehungs-Ablass oder eine automatische Ablasskonfiguration wählen, was Komfort und Anpassungsfähigkeit je nach Anwendungsbedarf bietet.

Die transparente Polycarbonatkonstruktion bietet eine vollständige 360°-Sicht auf die Kondensatstände und ermöglicht eine einfache und schnelle Überwachung.

Der Druckknopf zur Einstellung mit Feststellfunktion verhindert versehentliche Änderungen der Druckeinstellungen, und eine optionale manipulationssichere Abdeckung erhöht die Sicherheit.

Das entlastende Design ermöglicht die Reduzierung des nachgeschalteten Drucks, wenn das System tot ist, während das ausbalancierte Ventildesign den Einfluss von Eingangsdruckschwankungen minimiert und eine stabile Regelung gewährleistet.

Ausgestattet mit Vollfluss-1/8"-Manometeranschlüssen ermöglicht die Einheit die Drucküberwachung, ohne den Luftstrom zu behindern. Darüber hinaus erleichtert der Schnappverschluss-Bajonettbehälter die schnelle Entnahme für den Elementwechsel und die Wartung ohne Werkzeug.

Das Modell B72G bietet eine hohe Durchflusskapazität von 38 dm³/s (80 SCFM), während das Modell B73G 50 dm³/s (106 SCFM) liefert. Der Ausgangsdruck kann in einem weiten Bereich von 0,3 bis 10 bar eingestellt werden.

Der maximale Eingangsdruck beträgt 10 bar für transparente Behälter und 17 bar für Metallbehälter. Die Betriebstemperaturbereiche liegen zwischen -34 °C und +50 °C für Polycarbonatbehälter und -20 °C bis +65 °C für Metallbehälter.

Technische Parameter:

Anwendungen:

Support und Dienstleistungen:

Unsere pneumatischen Filter-Regler-Schmierstoff-Einheiten (FRL) sind darauf ausgelegt, die optimale Leistung und Langlebigkeit Ihrer pneumatischen Systeme durch eine saubere, geregelte und geschmierte Luftversorgung zu gewährleisten. Für technischen Support beachten Sie bitte das detaillierte Produkthandbuch, das Ihrer FRL-Einheit beiliegt und Installationsrichtlinien, Wartungsverfahren und Tipps zur Fehlerbehebung enthält.

Regelmäßige Wartung ist unerlässlich, um die effiziente Funktion Ihrer FRL zu gewährleisten. Dazu gehören die periodische Reinigung des Filterelements, die Überprüfung und Einstellung der Reglerdruckeinstellungen sowie das Nachfüllen des Schmierstoffbehälters mit dem empfohlenen pneumatischen Öl. Verwenden Sie immer Originalersatzteile, um die Produktintegrität und den Garantieanspruch zu wahren.

Wenn Sie Probleme mit Ihrer FRL-Einheit feststellen, überprüfen Sie, ob die Luftversorgung den spezifizierten Anforderungen entspricht und alle Anschlüsse fest sitzen. Häufige Probleme wie Druckabfälle, Luftlecks oder unzureichende Schmierung können oft durch Befolgen des Fehlerbehebungsabschnitts im Handbuch behoben werden.

Für erweiterten technischen Support und Serviceanfragen steht Ihnen unser Expertenteam zur Verfügung, um Sie bei der Produktauswahl, Systemintegration und kundenspezifischen Lösungen für Ihre spezifischen Anwendungsanforderungen zu unterstützen. Wir bieten auch Schulungen und Vor-Ort-Inspektionen an, um sicherzustellen, dass Ihre pneumatischen Systeme mit Spitzenleistung arbeiten.

Sorgen Sie für Sicherheit, indem Sie das System immer drucklos schalten, bevor Sie Wartungs- oder Servicearbeiten an der FRL-Einheit durchführen. Die Einhaltung der empfohlenen Sicherheitspraktiken schützt sowohl das Personal als auch die Ausrüstung.
