Produktbeschreibung:

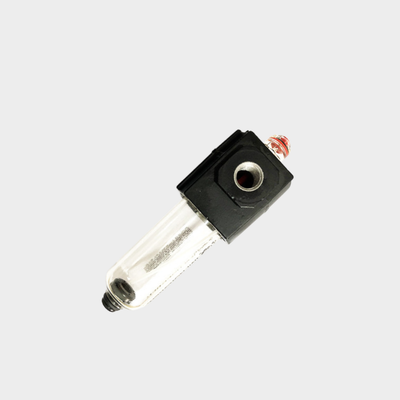

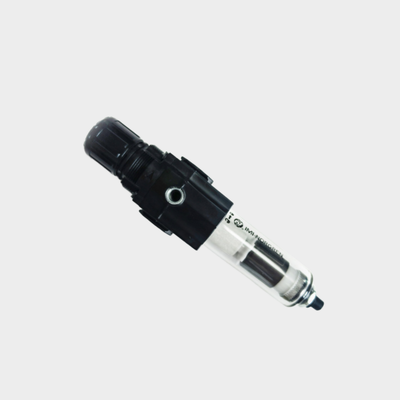

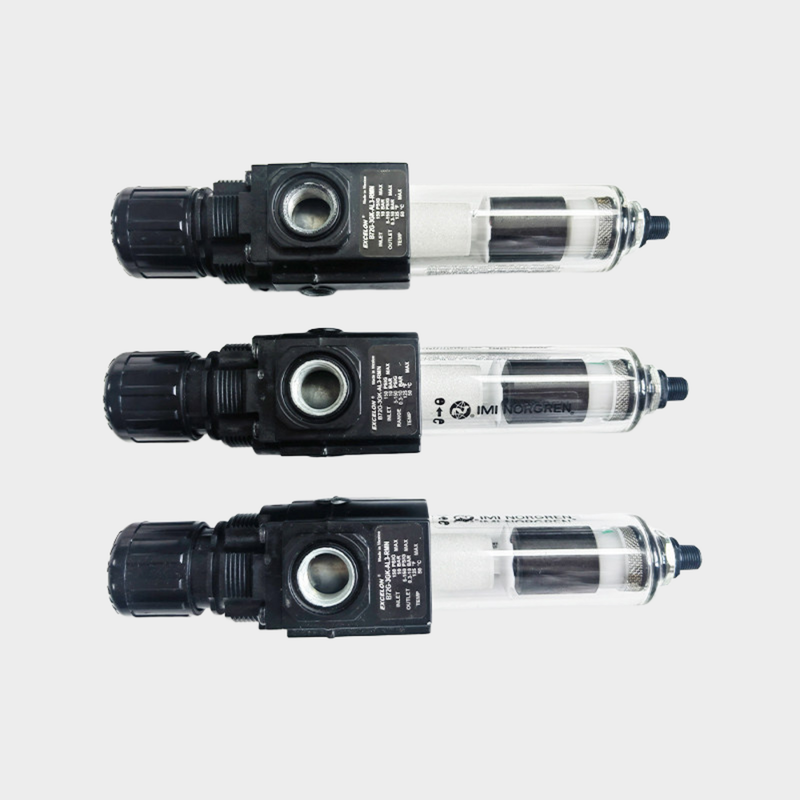

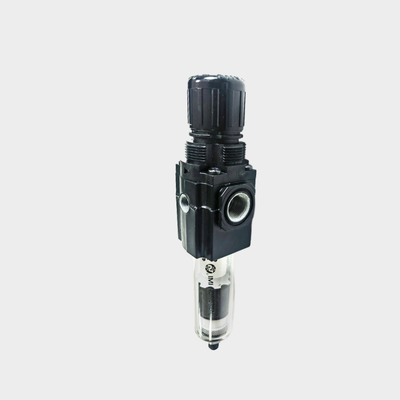

Die Norgren-Serien B72G und B73G stellen eine Reihe von Hochleistungs-Filterreglern innerhalb des modularen Luftaufbereitungssystems Excelon dar. Diese integrierten Einheiten kombinieren Filtration und Druckregelung in einem einzigen, kompakten Gehäuse. Sie entfernen effizient Wasser und feste Verunreinigungen aus Druckluftleitungen und sorgen gleichzeitig für eine präzise Steuerung des nachgeschalteten Drucks.
Diese für das modulare Excelon-System konzipierten Einheiten können entweder in Reihe oder modular neben anderen Excelon-Komponenten installiert werden. Ihre Quickclamp-Anschlüsse ermöglichen eine mühelose Systemerweiterung und eine einfache Wartung, wodurch sie für verschiedene industrielle Anwendungen geeignet sind.
Die Serie B72G ist mit Anschlussgrößen G1/4 und G3/8 erhältlich und liefert einen Durchfluss von 38 dm³/s (80 SCFM). Die Serie B73G bietet zusätzliche Anschlussoptionen, darunter G1/4, G3/8 und G1/2, sowie einen höheren Durchfluss von 50 dm³/s (106 SCFM). Beide Serien verfügen über ein ausgewogenes Ventildesign, das den Einfluss von Einlassdruckschwankungen auf den Auslassdruck reduziert und eine konsistente und stabile Regelung gewährleistet.
Um den vielfältigen industriellen Anforderungen gerecht zu werden, sind diese Einheiten mit Filterelementen aus gesintertem Polypropylen in den Nennweiten 5 µm oder 40 µm ausgestattet. Sie bieten auch Optionen für manuelle oder automatische Entwässerungskonfigurationen, was den Anwendern Flexibilität je nach ihren spezifischen Anwendungsanforderungen bietet.
Zusätzliche Merkmale sind ein Druckknopf zur Einstellung mit Feststellfunktion, der durch eine manipulationssichere Abdeckung geschützt ist, ein Schnappverschluss-Behälter, der die Wartungsarbeiten vereinfacht, und Vollstrom-Manometeranschlüsse, die eine Drucküberwachung ermöglichen, ohne den Luftstrom zu behindern. Die transparenten Polycarbonat-Behälter ermöglichen eine 360°-Sicht auf die Kondensatstände, während die robusten Gehäuse aus Zink und Aluminium eine zuverlässige Leistung in anspruchsvollen Umgebungen gewährleisten.
Merkmale:
Integrierter Filter und Regler
Das Gerät kombiniert Partikelfiltration und Druckregelung in einer einzigen, kompakten Einheit. Diese Integration hilft, wertvollen Installationsplatz zu sparen und ist somit eine effiziente Lösung für die Luftaufbereitung.
Excelon Modulares System
Dieses Gerät ist Teil des modularen Excelon-Systems und ermöglicht eine flexible Installation entweder in Reihe oder modular mit anderen Excelon-Luftaufbereitungsprodukten. Quickclamp-Anschlüsse erleichtern die Montage und Wartung.
Filteroptionen
Kunden können zwischen zwei Filtrationsgraden wählen, entweder mit 5 µm oder 40 µm gesinterten Polypropylen-Filterelementen. Beide Optionen bieten eine effektive Entfernung von Verunreinigungen aus der Luftversorgung.
Entwässerungskonfigurationen
Das Produkt bietet sowohl manuelle als auch automatische Entwässerungsoptionen. Benutzer können sich für eine manuelle 1/4-Umdrehungs-Entwässerung entscheiden oder eine automatische Entwässerung wählen, um Flexibilität entsprechend den Anwendungsanforderungen zu gewährleisten.
Konstruktionsmerkmale
Transparente Polycarbonat-Behälter bieten eine 360°-Sicht und ermöglichen eine einfache Überwachung der Kondensatstände. Darüber hinaus hilft der Druckknopf zur Einstellung mit Feststellfunktion, versehentliche Druckänderungen zu verhindern, mit einer manipulationssicheren Abdeckung für zusätzliche Sicherheit.
Das entlastende Design ermöglicht eine Reduzierung des nachgeschalteten Drucks, wenn das System tot ist. Das ausgewogene Ventildesign reduziert die Auswirkungen von Einlassdruckschwankungen auf den Auslassdruck und gewährleistet eine stabile und zuverlässige Regelung.
Überwachung und Wartung
Vollstrom-1/8"-Manometeranschlüsse ermöglichen die Drucküberwachung, ohne den Luftstrom zu behindern. Die Wartung wird durch einen Schnappverschluss-Behälter vereinfacht, der eine schnelle Entnahme des Behälters und den Austausch des Elements ohne Werkzeug ermöglicht.
Leistungsspezifikationen
Das System bietet eine hohe Durchflusskapazität, wobei das Modell B72G 38 dm³/s (80 SCFM) und das Modell B73G 50 dm³/s (106 SCFM) unterstützt. Der Einstellbereich des Ausgangsdrucks reicht von 0,3 bis 10 bar.
Die maximalen Einlassdruckkapazitäten betragen 10 bar für Einheiten mit transparentem Behälter und 17 bar für solche mit Metallbehälter. Der Betriebstemperaturbereich liegt zwischen -34 °C und +50 °C für Polycarbonat-Behälter und zwischen -20 °C und +65 °C für Metallbehälter.
Technische Parameter:
| Anschlussgrößen |
G1/4, G3/8, G1/2 |
| Filterelementmaterial |
Gesintertes Polypropylen |
| Einstellung des Ausgangsdrucks |
0,3–10 Bar |
| Gehäusematerial |
Zink / Aluminium, Zinklegierung |
| Medium |
Druckluft |
| Entwässerungstypen |
Manuell, Automatisch, Halbautomatisch |
Anwendungen:
Industrielle Automatisierung
Eine saubere und präzise geregelte Luftversorgung ist für die ordnungsgemäße Funktion von pneumatischen Aktoren, Ventilen und Zylindern in industriellen Automatisierungssystemen unerlässlich. Dies trägt zur Aufrechterhaltung der Effizienz und Zuverlässigkeit in verschiedenen automatisierten Prozessen bei.
Verpackungsmaschinen
Pneumatische Komponenten, die in Verpackungs- und Abfüllanlagen verwendet werden, erfordern einen wirksamen Schutz und eine präzise Druckregelung. Dies gewährleistet einen reibungslosen Betrieb und eine optimale Leistung von Verpackungsmaschinen.
Materialtransport
Eine ordnungsgemäße Luftaufbereitung ist entscheidend für Geräte wie Förderbänder, Pick-and-Place-Einheiten und andere Handhabungssysteme. Sie gewährleistet eine gleichbleibende Leistung und verlängert die Lebensdauer pneumatischer Geräte im Materialtransport.
Druckluftverteilung
Am Einsatzort sind Filtration und Druckregelung erforderlich, um saubere, kontrollierte Luft für verschiedene Werkzeuge und Geräte bereitzustellen. Dies hilft, Kontaminationen zu vermeiden und die Betriebseffizienz aufrechtzuerhalten.
Allgemeine pneumatische Systeme
In Produktionsanlagen profitieren pneumatische Systeme von der Entfernung von Verunreinigungen und einer sorgfältigen Druckregelung. Diese Maßnahmen helfen, Schäden und Ausfallzeiten zu vermeiden und unterstützen reibungslose Produktionsprozesse.
Textilmaschinen
Luftfiltration und -regelung spielen eine entscheidende Rolle bei den pneumatischen Steuerungen, die in Textilmaschinen integriert sind. Die Aufrechterhaltung der Luftqualität gewährleistet, dass die Maschinen effektiv arbeiten und qualitativ hochwertige Textilprodukte herstellen.
Automobilherstellung
Die Luftaufbereitung ist in der Automobilherstellung unverzichtbar, einschließlich Lackierereien, Montagelinien und Prüfgeräten. Richtig aufbereitete Luft unterstützt präzise Abläufe und hohe Produktqualitätsstandards.
Support und Service:
Unsere pneumatischen Filter-Regler-Schmierstoff-Einheiten (FRL) sind darauf ausgelegt, die optimale Leistung und Langlebigkeit Ihrer pneumatischen Systeme zu gewährleisten, indem sie saubere, geregelte und geschmierte Luft liefern. Für technischen Support beachten Sie bitte die mit dem Produkt gelieferte Bedienungsanleitung, die detaillierte Installationsanweisungen, Wartungsrichtlinien und Tipps zur Fehlerbehebung enthält.
Regelmäßige Wartung ist für den zuverlässigen Betrieb der FRL unerlässlich. Dazu gehört das periodische Entleeren des Filterbehälters zur Entfernung angesammelter Verunreinigungen, die Überprüfung und Einstellung des Reglerdrucks entsprechend den Systemanforderungen und das Nachfüllen des Schmierstoffbehälters mit dem empfohlenen Schmierstoff, um eine ordnungsgemäße Schmierung der Luftwerkzeuge zu gewährleisten.
Wenn Probleme wie Druckschwankungen, Luftlecks oder Schmierstoffausfall auftreten, überprüfen Sie, ob alle Anschlüsse fest sitzen und ob das Gerät gemäß der auf dem Gehäuse angegebenen Flussrichtung korrekt installiert ist. Reinigen oder ersetzen Sie die Filterelemente nach Bedarf, um eine optimale Filterleistung zu gewährleisten.
Für Service und Reparaturen verwenden Sie nur Originalersatzteile, um die Produktintegrität und Sicherheit zu gewährleisten. Unser technischer Support steht Ihnen bei der Fehlerbehebung und bei der Auswahl des richtigen Produkts für Ihre spezifischen Anwendungsanforderungen zur Verfügung.
Stellen Sie sicher, dass alle Wartungs- und Servicearbeiten den relevanten Sicherheitsstandards und lokalen Vorschriften entsprechen. Die ordnungsgemäße Handhabung und Entsorgung von Altölen und Filterelementen ist wichtig, um die Umweltauswirkungen zu minimieren.
