Beschreibung des Produkts:

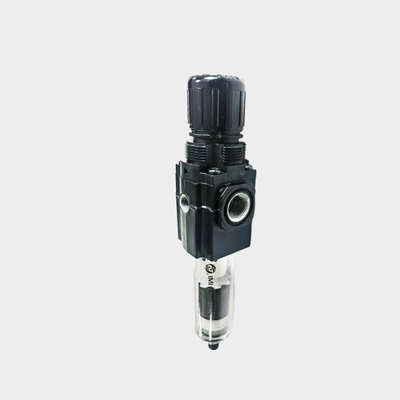

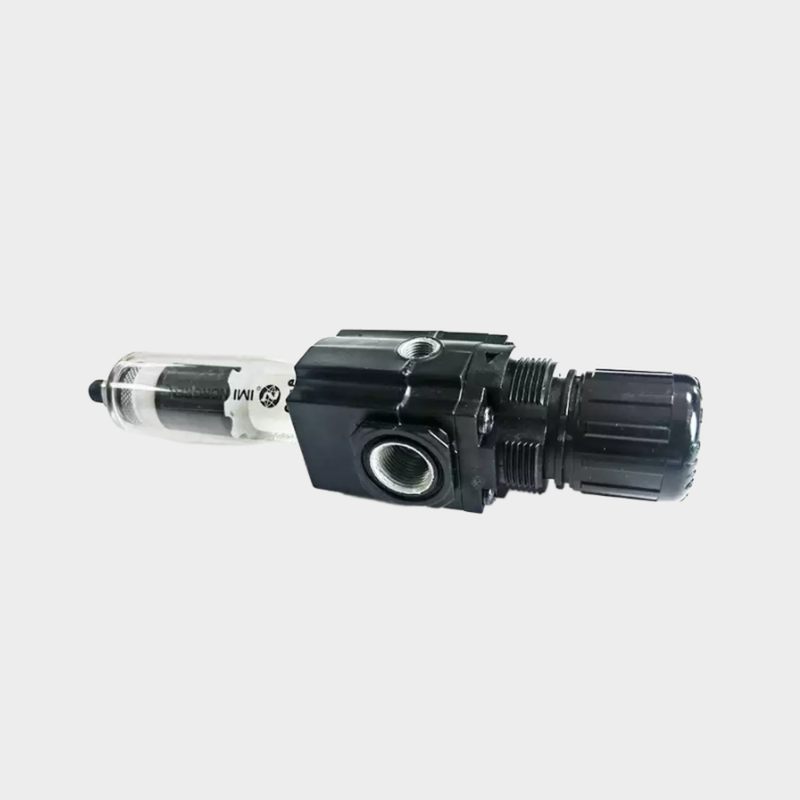

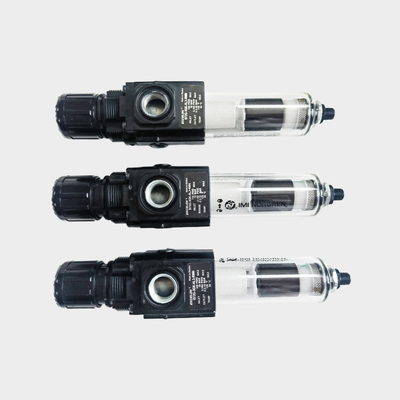

Die Norgren B72G- und B73G-Serie stellen leistungsstarke Filterregler im Excelon-Modulluftvorbereitungssystem dar.Diese integrierten Einheiten vereinen effektiv die Funktionen der Filtration und Druckregelung in einem einzigenSie entfernen Wasser und feste Partikel aus Druckluftleitungen und sorgen gleichzeitig für eine präzise Steuerung des Drucks nachgelagert.
Das Excelon-System wurde mit Blick auf die Vielseitigkeit entwickelt und ermöglicht es, diese Einheiten entweder in-line oder modular neben anderen Excelon-Produkten zu installieren.die Konstruktion erleichtert eine einfache Systemerweiterung und vereinfacht die routinemäßige Wartung.
Die B72G-Serie wird mit den Portgrößen G1/4 und G3/8 angeboten und bietet eine Durchflusskapazität von 38 dm3/s (80 SCFM).und G1/2 und unterstützt eine höhere Durchflussrate von 50 dm3/s (106 SCFM)Beide Serien verfügen über einen ausgeglichenen Ventilmechanismus, der die Auswirkungen von Einlassdruckschwankungen auf den Auslassdruck verringert und eine gleichbleibende Regulierung gewährleistet.
Diese Einheiten sind mit Filterelementen aus gesintertem Polypropylen ausgestattet, die in 5 μm oder 40 μm Graden erhältlich sind.Verbesserung der Flexibilität für eine Vielzahl von industriellen Anwendungen.
Zusätzliche Funktionen sind ein Schaltknopf, der durch eine manipulationssichere Abdeckung geschützt ist, eine schnell freisetzbare Bajonettschüssel, die die Wartungsaufgaben vereinfacht,und volle Durchflussmessungsanlagen, die eine Drucküberwachung ermöglichen, ohne den Luftstrom zu behindernDie transparenten Polycarbonat-Schüsseln ermöglichen eine 360-Grad-Sicht auf den Kondensatgehalt, während die Optionen für Zink- oder Aluminiumkörper eine robuste Haltbarkeit in schwierigen Umgebungen gewährleisten.
Eigenschaften:
Integriertes Filter und Regler
Dieses Gerät vereint Partikelfilterung und Druckregelung in einem kompakten Gerät, wodurch wertvoller Platz für die Installation eingespart wird.Seine integrierte Konstruktion rationalisiert die Luftvorbereitungsprozesse effizient.
Modulares System von Excelon
Das System unterstützt neben anderen Excelon-Luftvorbereitungsprodukten sowohl Inline- als auch modulare Installationen.
Filtrationsmöglichkeiten
Es gibt zwei Filterstufen, die mit gesinterten Polypropylenfilterelementen mit 5 μm oder 40 μm Filtergraden verfügbar sind.
Abflusskonfigurationen
Die Benutzer können zwischen manuellen Abflüssen mit einem einfachen 1/4-Turn-Mechanismus oder automatischen Abflüssanlagen wählen, die eine maßgeschneiderte Wartung ermöglichen.
Transparenz und Überwachung
Die durchsichtigen Polycarbonat-Schüsseln bieten eine 360-Grad-Sicht auf den Kondensatgehalt und erleichtern die Überwachung und Steuerung der Feuchtigkeitsansammlung im System.
Anpassung und Druckmanagement
Der Einstellknopf verfügt über eine Schaltmaschine, um unbeabsichtigte Druckveränderungen zu vermeiden.
Die Entlastungserleichterung trägt dazu bei, den Druck nachgelagert sicher zu senken, wenn das System in eine Sackgasse gerät.Während das ausgeglichene Ventil die Auswirkungen von Einlassdruckschwankungen minimiert, um eine stabile Druckregulierung zu gewährleisten.
Weitere Merkmale
Die vollen Durchflussöffnungen mit 1/8"-Gabel ermöglichen die Überwachung des Drucks ohne Beeinträchtigung des Luftstroms.Das Design der schnell freigesetzten Bajonettschüssel ermöglicht das schnelle und werkzeugfreie Entfernen der Schüssel für den Ersatz und die Wartung von Elementen.
Leistungsspezifikationen
Das Gerät verfügt über hohe Durchflusskapazitäten, wobei das B72G-Modell 38 dm3/s (80 SCFM) und das B73G-Modell 50 dm3/s (106 SCFM) liefert.
Der maximale Eingangsdruck beträgt 10 bar für Modelle mit transparenten Schüsseln und 17 bar für Modelle mit Metallschüsseln.und von -20°C bis +65°C für Metallschalen.
Technische Parameter:
| Medien |
Druckluft |
| Körpermaterial |
Zink/Aluminium, Zinklegierung |
| Portgrößen |
G1/4, G3/8, G1/2 |
| Abflussarten |
Manuelle, automatische, halbautomatische |
| Filterelementmaterial |
Syntert Polypropylen |
| Anpassung des Auslassdrucks |
0.3 ¢10 Bar |
Anwendungen:
Industrieautomation
Die Gewährleistung einer sauberen und regulierten Luftversorgung ist für die optimale Leistung von pneumatischen Aktoren, Ventilen und Zylindern, die in industriellen Automatisierungssystemen verwendet werden, unerlässlich.
Verpackungsmaschinen
Pneumatische Komponenten in Verpackungs- und Füllgeräten erfordern einen zuverlässigen Schutz und eine genaue Druckregelung, um die Effizienz und Sicherheit während des Betriebs zu gewährleisten.
Materialhandhabung
Eine ordnungsgemäße Luftvorbereitung spielt eine entscheidende Rolle für das Funktionieren von Fördergeräten, Pick-and-Place-Einheiten und verschiedenen Handlingsystemen, die eine reibungslose und präzise Materialbewegung ermöglichen.
Verteilung der Druckluft
Am Einsatzort sorgen Filtration und Regulierung der Druckluft dafür, dass Werkzeuge und Ausrüstungen eine saubere, stabile Luftzufuhr erhalten, um eine gleichbleibende Leistung zu gewährleisten.
Allgemeine Pneumatische Systeme
Die Entfernung von Verunreinigungen und die Kontrolle des Drucks sind von entscheidender Bedeutung, damit die pneumatischen Anlagen in den Produktionsanlagen effizient arbeiten und Ausfallzeiten vermeiden können.
Textilmaschinen
In der Textilproduktion sind Luftfilterung und -regulation entscheidend für die Aufrechterhaltung der Wirksamkeit der pneumatischen Steuerungen, die zur Produktqualität und Prozesszuverlässigkeit beitragen.
Automobilherstellung
Die Luftvorbereitung ist ein entscheidender Faktor in der Automobilherstellung, insbesondere in Lackierbetrieben, Montageanlagen und Prüfgeräten, um optimale Ergebnisse und eine langlebige Ausrüstung zu gewährleisten.
Unterstützung und Dienstleistungen:
Unsere Pneumatic Filter Regulator Lubricator (FRL) Einheiten sind so konzipiert, dass sie die optimale Leistung und Langlebigkeit Ihrer pneumatischen Systeme gewährleisten, indem sie einen sauberen, regulierten und geschmierten Luftstrom bereitstellen.Zur Aufrechterhaltung der Effizienz und Zuverlässigkeit Ihrer FRL-Einheit, regelmäßige Wartung und ordnungsgemäße Handhabung sind unerlässlich.
Vor der Installation ist sicherzustellen, dass die Luftversorgung sauber und frei von Schadstoffen ist.
Während der Montage überprüfen Sie, ob die Einheit in der richtigen Ausrichtung wie im Gebrauchsanleitung angegeben montiert ist.
Für die routinemäßige Wartung ist das Filterelement regelmäßig zu überprüfen und zu reinigen, um Verstopfungen zu vermeiden.Häufig das angesammelte Wasser oder Verunreinigungen aus der Filterschüssel entleeren, um Korrosion zu vermeiden und einen klaren Luftstrom zu gewährleisten.
Der Regler sollte regelmäßig auf eine genaue Druckaufstellung überprüft werden.Der Druck wird entsprechend den Systemanforderungen angepasst und auf Druckschwankungen, die auf ein Problem hinweisen können, überwacht..
Der Schmierstoff muss mit dem empfohlenen Luftöl nachgefüllt werden, um eine ordnungsgemäße Schmierung der nachgelagerten Komponenten zu gewährleisten.
Wenn Sie Probleme wie Luftlecks, Druckinstabilität oder reduzierter Luftstrom haben, wenden Sie sich an den Fehlerbehebungsbereich des Produkthandbuchs.oder eine unsachgemäße Installation.
Weitere Informationen zum technischen Support, Ersatzteilen oder detaillierten Serviceverfahren finden Sie in der offiziellen Produktdokumentation oder beim autorisierten Händler.
Eine ordnungsgemäße Pflege und rechtzeitige Wartung Ihres Pneumatischen Filterregulator-Schmiermittels wird eine längere Lebensdauer und einen zuverlässigen Betrieb Ihres pneumatischen Systems gewährleisten.
Verpackung und Versand:
Produktverpackung:Der Pneumatische Filterregulator-Schmierstoff ist in einem robusten, stoßfesten Karton verpackt, um den Schutz während des Transports zu gewährleisten.Jede Einheit ist mit antistatischem Schaum verpackt und in einem Plastikbeutel versiegelt, um Staub- und Feuchtigkeitsschäden zu vermeidenDie Verpackung enthält eine klare Kennzeichnung mit Produktbeschreibungen, Handhabungsanweisungen und einem Barcode zur einfachen Identifizierung.Ein Gebrauchsanleitung und eine Garantie-Karte sind im Paket enthalten..
Versand:Unser Pneumatischer Filter-Regulator-Schmierstoff wird mit zuverlässigen Kurierdiensten mit Spuren versandt.und Frachtverkehr, um den Bedürfnissen der Kunden gerecht zu werdenAlle Sendungen werden sorgfältig behandelt, um Schäden zu vermeiden, und eine Versicherung ist auf Anfrage erhältlich.Der internationale Versand entspricht allen geltenden Vorschriften und enthält die notwendigen Zolldokumente, um eine reibungslose Lieferung zu gewährleisten..
