Beschreibung des Produkts:

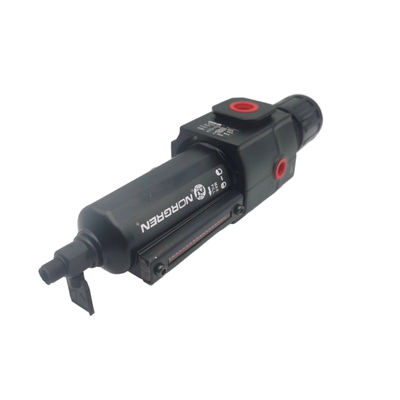

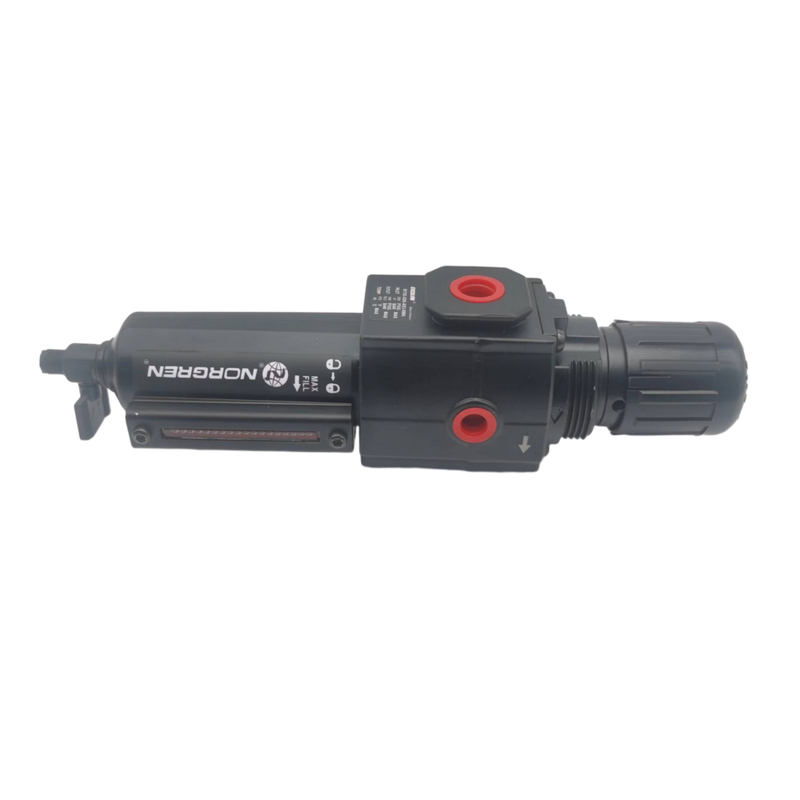

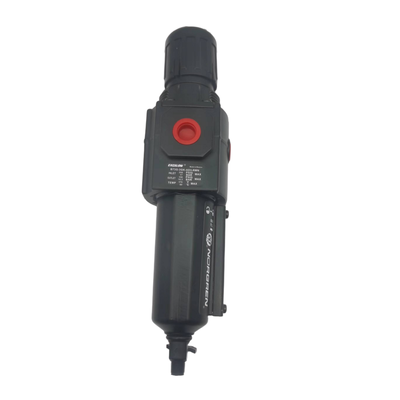

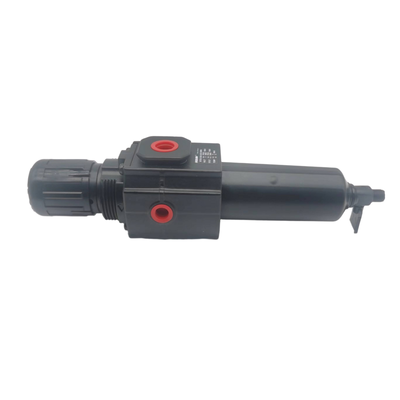

Die Norgren B72G- und B73G-Serie stellen leistungsstarke Filterregler im Excelon-Modulluftvorbereitungssystem dar.Diese integrierten Einheiten vereinen sowohl Filtrations- als auch Druckregelungsfunktionen in einem einzigenSie entfernen effektiv Wasser und feste Partikel aus Druckluftleitungen und bewahren gleichzeitig eine präzise Druckkontrolle nachgelaufen.
Das Excelon-System wurde mit Blick auf die Vielseitigkeit konzipiert und kann zusammen mit anderen Excelon-Komponenten in-line oder modular installiert werden.,ein effizientes und benutzerfreundliches Integrationsverfahren anzubieten.
Die B72G-Serie wird in den Portgrößen G1/4 und G3/8 angeboten und bietet eine Durchflussrate von 38 dm3/s (80 SCFM).mit einer erhöhten Durchflussrate von 50 dm3/s (106 SCFM)Beide Produktlinien verfügen über ein ausgewogenes Ventildesign, das die Auswirkungen von Einlassdruckschwankungen auf den Auslassdruck verringert und eine stabile und zuverlässige Regulierung gewährleistet.
Diese Einheiten sind mit Filterelementen aus entweder 5 μm oder 40 μm gesintertem Polypropylen erhältlich und bieten Konfigurationen mit manuellen oder automatischen Abflüssen.Diese Flexibilität macht sie für ein breites Spektrum von industriellen Anwendungen geeignet..
Zu den wichtigsten Merkmalen zählen ein Schaltknopf, der durch eine störungssichere Abdeckung geschützt ist, eine Schüssel im Bajonett-Stil mit schneller Freisetzung für eine vereinfachte Wartung,und volle Durchflussmessungsanlagen, die eine Drucküberwachung ermöglichen, ohne den Luftstrom zu behindernDurchsichtige Polycarbonat-Schüsseln bieten eine 360-Grad-Sicht auf den Kondensatgehalt, während Optionen mit Zink- und Aluminiumkörpern eine langlebige Haltbarkeit in anspruchsvollen industriellen Umgebungen gewährleisten.
Eigenschaften:
Integriertes Filter und Regler
Dieses Gerät kombiniert Partikelfilterung und Druckregelung in einer einzigen, kompakten Einheit.Es spart wertvolle Installationsfläche, ohne die Leistung zu beeinträchtigen..
Excelon Modular System Kompatibilität
Das System ist für eine flexible Installation ausgelegt und ermöglicht eine In-Line- oder modulare Einrichtung.Verbesserung der Systemvielseitigkeit und Wartungsfreundlichkeit.
Filtrationsmöglichkeiten
Für die unterschiedlichen Anforderungen an die Entfernung von Schadstoffen sind zwei Filterstufen verfügbar.eine effektive Filtration für verschiedene Anwendungen.
Abflusskonfigurationen
Das Produkt bietet sowohl manuelle als auch automatische Entwässerungsoptionen. Benutzer können eine manuelle 1/4-Turn-Entwässerung auswählen oder eine automatische Entwässerungskonfiguration basierend auf ihren Betriebsvorlieben wählen.
Durchsichtige Schüsseln für eine einfache Überwachung
Ausgestattet mit Polycarbonat-Schüsseln mit 360°-Sicht, können die Benutzer den Kondensatpegel auf einen Blick überwachen.Dieses transparente Design vereinfacht die Wartung und sorgt für rechtzeitige Abflussarbeiten.
Sicherheitsanpassungsmerkmale
Der Schaltknopf verhindert versehentliche Druckänderungen während des Betriebs und verfügt über eine manipulationssichere Abdeckung zur weiteren Sicherung der Druckanstellungen.
Konstruktion der Druckregelung
Ein entlastendes Design ermöglicht eine Druckabsenkung im nachgelagerten Bereich, wenn das System tot ist.Gewährleistung eines konstanten Auslassdrucks für eine stabile Regulierung.
Strömungs- und Installationsmerkmale
Die vollständigen Durchflussmessvorrichtungen mit einer Größe von 1/8" erlauben die Überwachung des Drucks ohne Einschränkung des Luftstroms.Der mechanische Beutel mit Schnellentlastung ermöglicht das schnelle und werkzeugfreie Entfernen der Schüssel für den Ersatz und die Wartung von Elementen.
Leistungsspezifikationen
Das Gerät bietet eine hohe Durchflusskapazität mit zwei Modellen: B72G liefert 38 dm3/s (80 SCFM), während B73G 50 dm3/s (106 SCFM) liefert..3 bis 10 Bar.
Betriebsbedingungen
Der maximale Einlassdruck beträgt 10 bar für transparente Schüsseln und 17 bar für Metallschüsseln.und -20°C bis +65°C für Metallschalen, die unterschiedlichen Umweltbedingungen gerecht werden.
Technische Parameter:
| Abflussarten |
Manuelle, automatische, halbautomatische |
| Anpassung des Auslassdrucks |
0.3 ¢10 Bar |
| Körpermaterial |
Zink/Aluminium, Zinklegierung |
| Medien |
Druckluft |
| Filterelementmaterial |
Syntert Polypropylen |
| Portgrößen |
G1/4, G3/8, G1/2 |
Anwendungen:
Industrieautomation
Im Bereich der industriellen Automatisierung ist es von entscheidender Bedeutung, die Luftzufuhr zu pneumatischen Aktoren, Ventilen und Zylindern sauber und gut geregelt zu machen.Dies gewährleistet eine optimale Leistung und Langlebigkeit der Geräte.
Verpackungsmaschinen
Verpackungsmaschinen setzen auf einen wirksamen Schutz und eine präzise Druckregelung für pneumatische Komponenten, die in Verpackungs- und Füllverfahren verwendet werden.Zuverlässige Luftvorbereitung verbessert die Betriebseffizienz und die Produktqualität.
Materialhandhabung
Die Luftvorbereitung spielt eine wichtige Rolle in Materialbearbeitungssystemen, einschließlich Fördergeräten und Pick-and-Place-Geräten.Eine ordnungsgemäße Filtration und Regulierung der Druckluft trägt dazu bei, dass diese Handhabungseinrichtungen reibungslos und genau funktionieren.
Verteilung der Druckluft
Am Einsatzort sind Filtration und Druckregulierung von Druckluft für die Leistungsfähigkeit und Langlebigkeit verschiedener Werkzeuge und Geräte unerlässlich.Dies verhindert die Kontamination und hält den Druck gleichmäßig.
Allgemeine Pneumatische Systeme
In allen Produktionsanlagen erfordern pneumatische Anlagen eine Abfertigung von Schadstoffen und einen kontrollierten Luftdruck, um zuverlässig zu funktionieren.Eine ordnungsgemäße Luftvorbereitung schützt die Ausrüstung und unterstützt die ununterbrochene Produktion.
Textilmaschinen
In der Textilproduktion sind Luftfilterung und -regelung für den wirksamen Betrieb der pneumatischen Steuerungen unerlässlich.Saubere und kontrollierte Luft trägt zur Produktqualität und zur Langlebigkeit der Maschine bei.
Automobilherstellung
Automobilherstellungsbetriebe verwenden Luftvorbereitung für verschiedene Prozesse, darunter Farbwerkstätten, Montageanlagen und Prüfgeräte.Die Sicherstellung einer sauberen und regulierten Luftversorgung ist der Schlüssel zur Aufrechterhaltung hoher Standards und effizienter Betriebsbedingungen.
Unterstützung und Dienstleistungen:
Unsere Pneumatic Filter Regulator Lubricator (FRL) Einheiten sind so konzipiert, dass sie die optimale Leistung und Langlebigkeit Ihrer pneumatischen Systeme gewährleisten, indem sie eine saubere, regulierte und geschmierte Luftversorgung bieten.Für technische Unterstützung, siehe Produkthandbuch für Installationsanleitungen, Wartungspläne und Tipps zur Fehlerbehebung.
Eine regelmäßige Wartung des Filterelements ist von entscheidender Bedeutung, um Kontamination zu vermeiden und die Effizienz des Luftstroms zu erhalten.Es wird empfohlen, das Filterelement in Betriebsbedingungen regelmäßig zu überprüfen und auszutauschen..
Der Regler sollte nach den Spezifikationen Ihrer Luftfahrzeuge auf den gewünschten Druck eingestellt werden.
Das Schmiermittel sollte mit dem geeigneten Pneumatolien gefüllt und überwacht werden, um ein angemessenes Schmierniveau aufrechtzuerhalten, was dazu beiträgt, den Verschleiß zu reduzieren und die Lebensdauer der Pneumatoteile zu verlängern.
Wenn Sie Probleme mit der FRL-Einheit wie Druckschwankungen, Luftlecks oder Schmierprobleme haben, lesen Sie den Abschnitt zur Fehlerbehebung des Bedienhandbuchs.Zu den gängigen Lösungen gehört die Prüfung auf verstopfte Filter, die Einstellungen des Reglers zu überprüfen und sicherzustellen, dass das Schmiermittel ordnungsgemäß gefüllt und funktioniert.
Für umfassende Unterstützung, einschließlich Ersatzteile und Serviceoptionen, wenden Sie sich bitte an die offizielle Produktdokumentation oder wenden Sie sich an autorisierte Servicezentren.
Verpackung und Versand:
Produktverpackung:Der Pneumatische Filterregulator-Schmierstoff ist in einem robusten, Wellpappenkarton verpackt, um den Schutz während des Transports zu gewährleisten.Die Einheit ist mit Schaumstoff-Einsätzen gepolstert, um Bewegung und Beschädigung zu verhindern.Alle Komponenten sind einzeln in antistatische und feuchtigkeitsbeständige Materialien verpackt, um die Produktintegrität zu erhalten.und Garantieinformationen für den Kunden.
Versand:Das Produkt wird über zuverlässige Kurierdienste mit Tracking-Optionen versandt, um eine rechtzeitige Lieferung zu gewährleisten.Jede Verpackung ist mit Handhabungsanweisungen und Produktinformationen versehen, damit sie leicht identifiziert werden kannFür Großbestellungen werden die Einheiten auf Paletten verpackt, um einen sicheren und effizienten Transport zu ermöglichen.einschließlich beschleunigter und Standardlieferungen.
