Beschreibung des Produkts:

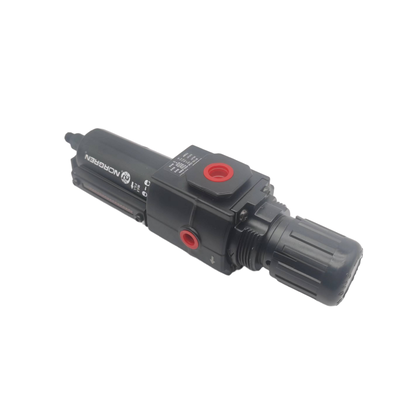

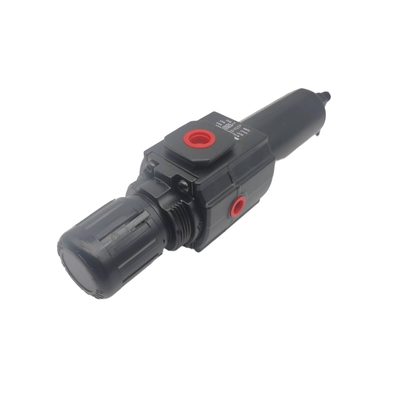

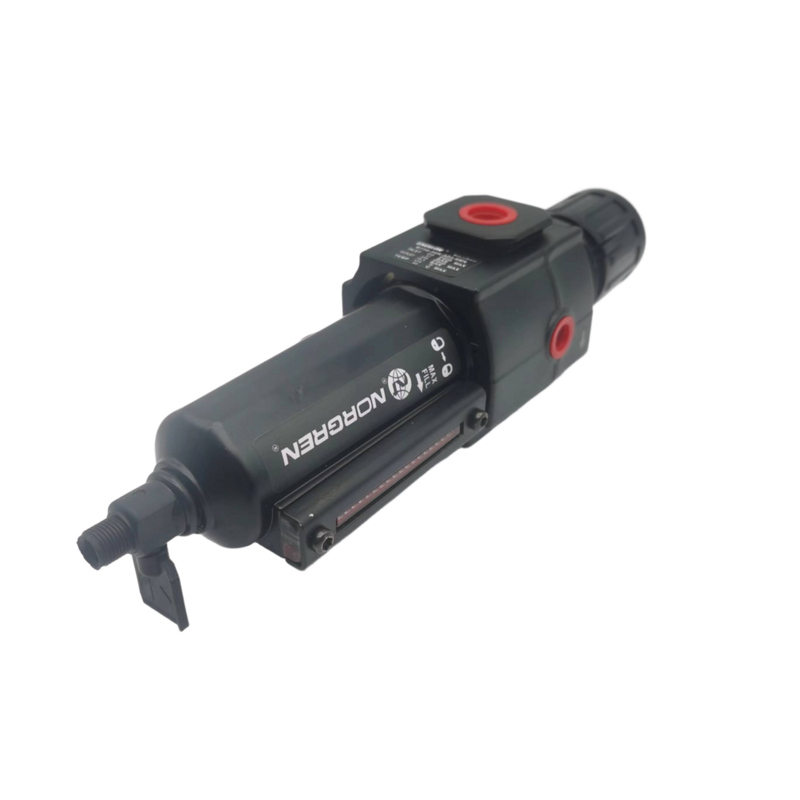

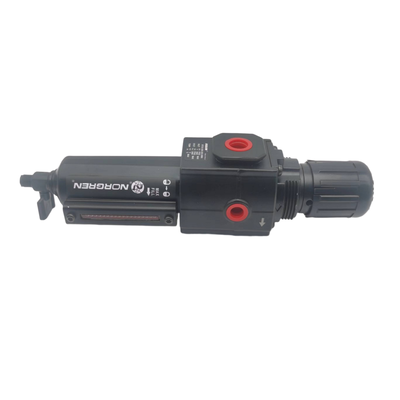

Die Norgren B72G- und B73G-Serie sind leistungsstarke Filterregulierungen, die als Teil des modularen Excelon-Luftvorbereitungssystems entwickelt wurden.Diese integrierten Geräte kombinieren sowohl Filtration als auch Druckregelung in einem einzigenDie Hauptfunktion besteht darin, Wasser und feste Partikel aus Druckluftleitungen zu entfernen und gleichzeitig eine genaue Steuerung des Drucks nachgelagert zu gewährleisten.
Das innovative Excelon-Design unterstützt flexible Installationsmöglichkeiten, so dass diese Einheiten mit Hilfe von Quickclamp-Verbindungen inline oder modular mit anderen Excelon-Komponenten kombiniert werden können.Diese Funktion erleichtert eine mühelose Systemerweiterung und vereinfacht laufende Wartungsverfahren.
Die B72G-Serie ist in den Portgrößen G1/4 und G3/8 erhältlich und bietet eine Durchflussrate von 38 dm3/s (80 SCFM).mit einer höheren Durchflusskapazität von 50 dm3/s (106 SCFM)Beide Serien verfügen über eine ausgewogene Ventilkonstruktion, die die Auswirkungen von Schwankungen des Einlassdrucks auf den Auslassdruck verringert und so eine stabile und zuverlässige Regulierung gewährleistet.
Diese Filterregler sind mit Optionen für 5 μm oder 40 μm gesinterte Polypropylenfilterelemente ausgestattet und sind entweder in manueller oder automatischer Abflusskonfiguration erhältlich.Diese Vielseitigkeit macht sie für ein breites Spektrum von industriellen Anwendungen geeignet.
Zusätzliche Eigenschaften sind ein Schaltknopf, geschützt durch eine manipulationssichere Abdeckung, eine schnell freisetzbare Bajonettenschüssel für eine bequeme Wartung,und volle Durchflussmessungsanlagen, die eine Drucküberwachung ohne Begrenzung des Luftstroms ermöglichenDie durchsichtigen Polycarbonat-Schüsseln ermöglichen eine 360-Grad-Sicht auf den Kondensatgehalt.Während langlebige Zink- und Aluminium-Karosseriematerialien auch unter anspruchsvollen Betriebsbedingungen eine langlebige Leistung gewährleisten.
Eigenschaften:
Integriertes Filter und Regler
Dieses kompakte Gerät integriert sowohl Partikelfilterung als auch Druckregelung und spart dadurch wertvollen Platz, indem zwei wesentliche Funktionen in einem Gerät kombiniert werden.
Modulares System von Excelon
Das System unterstützt vielseitige Installationsmöglichkeiten, so dass es entweder in-line oder modular mit anderen Excelon-Luftvorbereitungsprodukten installiert werden kann.Diese Flexibilität wird durch bequeme Quickclamp-Verbindungen erleichtert.
Filtrationsgrade
Der Nutzer kann je nach Bedarf zwischen zwei Filtergraden wählen: 5 μm oder 40 μm sinterterter Polypropylenfilterelemente.Sicherstellung eines sauberen Luftstroms.
Abflussmöglichkeiten
Das Gerät bietet manuelle und automatische Entwässerungskonfigurationen. Kunden können ein manuelles 1/4-Turn-Entwässerung wählen oder sich für ein automatisches Entwässerungssystem entscheiden, das ihren Wartungsvorlieben entspricht.
Durchsichtige Schalen
Dieses Gerät ist mit transparenten Polykarbonatschüsseln ausgestattet und bietet eine 360-Grad-Sicht auf den Kondensatspiegel, wodurch die Überwachung und Aufrechterhaltung der optimalen Leistung einfach ist.
Anpassungsmerkmale
Ein Schaltknopf verhindert versehentliche Druckveränderungen und erhöht die Sicherheit und Zuverlässigkeit.
Konstruktion der Druckregelung
Die Entlastung ermöglicht eine kontrollierte Verringerung des nachgelagerten Drucks, wenn das System tot ist.Die ausgewogene Ventil-Architektur minimiert die Auswirkungen von Einlassdruckschwankungen auf den Auslassdruck, die eine stabile Regelung gewährleistet.
Durchspannungsanlagen und Wartung
Vollströmung 1/8 "Gänge ermöglichen die Überwachung des Drucks ohne Einschränkung des Luftstroms.Der mechanische Schnellschleuderschüssel ermöglicht eine schnelle Entfernung der Schüssel während des Elementewechsels und der WartungDas alles ohne Werkzeuge.
Leistungsspezifikationen
Das Gerät weist eine hohe Durchflusskapazität auf, wobei das B72G-Modell bis zu 38 dm3/s (80 SCFM) und das B73G-Modell bis zu 50 dm3/s (106 SCFM) verarbeiten kann.3 bis 10 bar.
Betriebsbedingungen
Der maximale Eingangsdruck beträgt 10 bar für die Transparentenschüssel-Variante und 17 bar für die Metallschüssel-Version.und bei Verwendung von Metallschalen von -20°C bis +65°C.
Technische Parameter:
| Körpermaterial |
Zink/Aluminium, Zinklegierung |
| Anpassung des Auslassdrucks |
0.3 ¢10 Bar |
| Abflussarten |
Manuelle, automatische, halbautomatische |
| Medien |
Druckluft |
| Portgrößen |
G1/4, G3/8, G1/2 |
| Filterelementmaterial |
Syntert Polypropylen |
Anwendungen:
Industrieautomation
Für den effizienten Betrieb von pneumatischen Aktoren, Ventilen und Zylindern ist eine saubere und gut regulierte Luftversorgung unerlässlich.Diese Komponenten sind auf eine präzise Luftqualität und Druckregelung angewiesen, um in automatisierten Industrieumgebungen optimal zu funktionieren.
Verpackungsmaschinen
Bei Verpackungs- und Füllgeräten sind der Schutz pneumatischer Komponenten und die Aufrechterhaltung eines gleichbleibenden Drucks von entscheidender Bedeutung.Eine ordnungsgemäße Luftfilterung und -regelung sorgen für eine zuverlässige Leistung und verlängern die Lebensdauer dieser Maschinen.
Materialhandhabung
Die Luftvorbereitung spielt bei Fördergeräten, Pick-and-Place-Geräten und verschiedenen Handlingsystemen eine wichtige Rolle.Saubere und kontrollierte Luft sorgt für einen reibungslosen Betrieb und minimiert die Ausfallzeiten bei der Materialbearbeitung.
Verteilung der Druckluft
Für Werkzeuge und Geräte, die mit Druckluft betrieben werden, sind Filtration und Druckregelung am Einsatzort von entscheidender Bedeutung, um eine gleichbleibende Leistung zu gewährleisten und Geräte vor Verunreinigungen zu schützen.
Allgemeine Pneumatische Systeme
Für das zuverlässige Funktionieren allgemeiner pneumatischer Anlagen sind die Entfernung von Schadstoffen und ein sorgfältiges Druckmanagement in allen Produktionsanlagen von grundlegender Bedeutung.
Textilmaschinen
Pneumatische Steuerungen in der Textilproduktion erfordern eine wirksame Luftfiltration und Regulierung, um Qualität und Effizienz während des gesamten Herstellungsprozesses zu erhalten.
Automobilherstellung
In der Automobilindustrie, insbesondere in Lackierbetrieben, Montageanlagen und Prüfstationen, ist eine ordnungsgemäße Luftvorbereitung unerlässlich, um die Betriebsgenauigkeit und die Produktqualität zu gewährleisten.
Unterstützung und Dienstleistungen:
Unsere Pneumatic Filter Regulator Lubricator (FRL) Einheiten sind so konzipiert, dass eine saubere, regulierte und geschmierte Luftversorgung für pneumatische Systeme gewährleistet ist,Verbesserung der Leistung und Verlängerung der Lebensdauer Ihrer Geräte.
Technische Unterstützung:
Wir bieten umfassende technische Unterstützung für die Installation, den Betrieb und die Wartung von FRL-Einheiten.und Optimierung der Einstellungen, um Ihren spezifischen Anforderungen an die Anwendung zu entsprechen.
Dienstleistungen:
1Installationsanleitung: Detaillierte Anweisungen und Vor-Ort-Unterstützung, um die korrekte Einrichtung und Anbindung Ihres pneumatischen Systems zu gewährleisten.
2- Wartung und Reparatur: geplante Wartungsleistungen, einschließlich des Austauschs von Filterelementen, der Kalibrierung des Reglers und der Nachfüllung des Schmiermittels.Schnelle Reparaturen sind ebenfalls verfügbar, um Ausfallzeiten zu minimieren.
3. Anpassung: Unterstützung bei der Auswahl der geeigneten FRL-Einheiten und bei der Anpassung der Konfigurationen, um die einzigartigen Anforderungen des Systems zu erfüllen.
4Ausbildung: Vor- oder Fernschulungen für Ihr Personal über bewährte Verfahren für den Betrieb und die routinemäßige Wartung von FRL.
Unser Ziel ist es, Ihnen zuverlässige, hochwertige Unterstützung und Dienstleistungen zu bieten, um die Effizienz und Langlebigkeit Ihrer pneumatischen Systeme mit unseren Produkten zu maximieren.
Verpackung und Versand:
Produktverpackung:Der Pneumatische Filterregulator-Schmierstoff ist sicher in einem robusten, Wellpappenkarton verpackt, um das Produkt vor Schäden während des Transports zu schützen.Die Einheit ist mit Schaumstoff oder geformtem Kunststoff gepolstert, um Bewegung zu verhindern und Stoßschläge zu absorbierenDie Verpackung enthält eine Bedienungsanleitung, einen Installationshandbuch und alle notwendigen Zubehörteile für eine einfache Einrichtung.und Barcodes für eine effiziente Bestandsführung.
Versand:Der Pneumatic Filter Regulator Lubricator wird über zuverlässige Kurierdienste versandt, die eine rechtzeitige und sichere Lieferung gewährleisten.und GüterverkehrsdienstleistungenDas Produkt ist so verpackt, dass es den internationalen Versandnormen entspricht und vor Feuchtigkeit, Staub und Aufprall geschützt wird.Nachverfolgungsinformationen werden bei Versand zur Verfügung gestellt, um Kunden über den Status ihrer Sendung zu informierenSpezielle Anfragen können auf Bestellung beantwortet werden.
