Produktbeschreibung:
Die Norgren-Serien B07 und B68G sind integrierte Filterregler-Einheiten, die Filtration und Druckregelung in einem einzigen, kompakten Gehäuse kombinieren. Diese Einheiten entfernen effektiv flüssiges Wasser und feste Verunreinigungen aus Druckluftleitungen und gewährleisten gleichzeitig eine präzise Steuerung des nachgeschalteten Drucks.

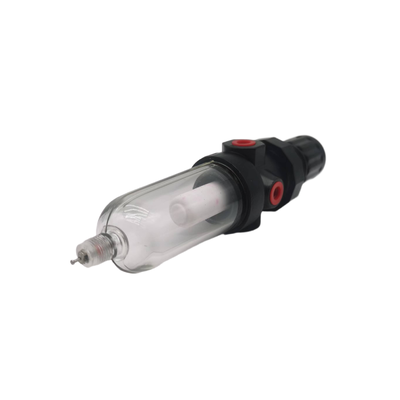

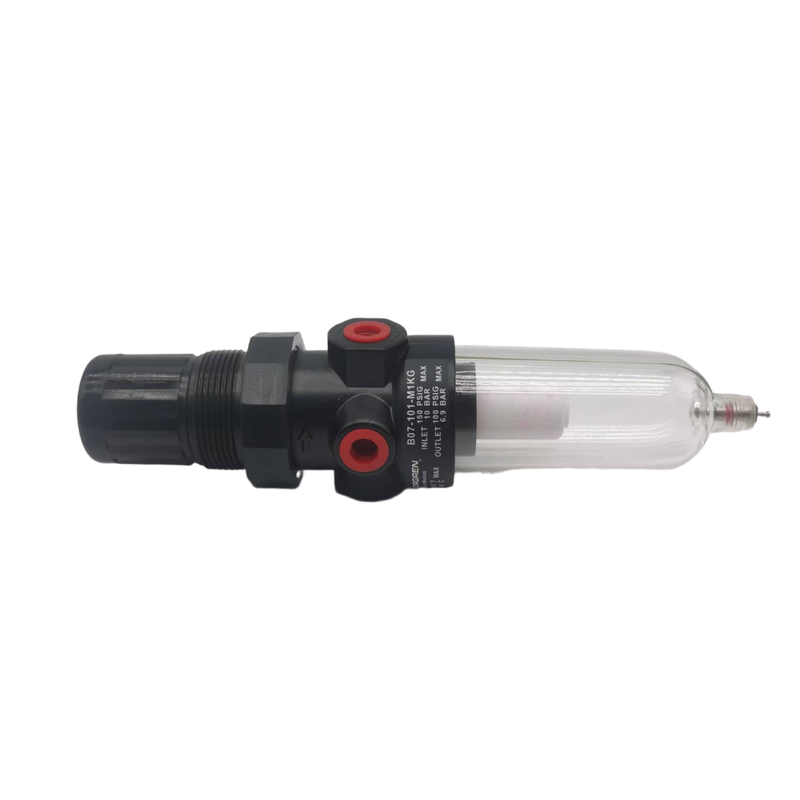

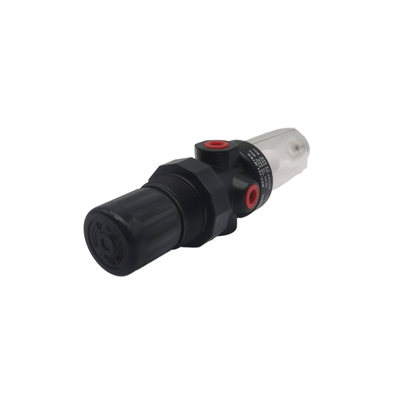

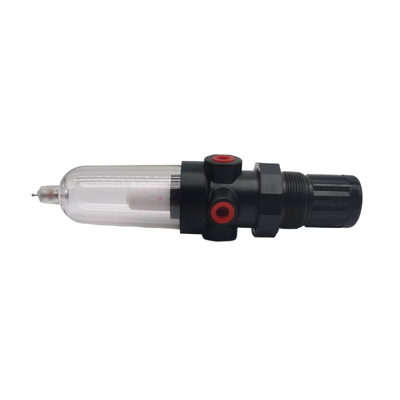

Die Serie B07 ist eine Miniatur-Filterregler-Reihe, die speziell für Installationen mit begrenztem Platzangebot entwickelt wurde. Sie verfügt über ein Gehäuse aus Zinklegierung und eine transparente Polycarbonatschüssel, die eine 360-Grad-Sicht bietet. Die Serie umfasst einen nicht steigenden Einstellknopf mit einem Schnappverriegelungsmechanismus. Erhältlich mit G1/8- und G1/4-Anschlussgrößen, kann die B07 Durchflussraten von bis zu 24 SCFM (11 dm³/s) liefern und unterstützt Ausgangsdruckeinstellungen von 0,3 bis 7 bar oder 0,3 bis 10 bar.
Die Serie B68G hingegen gehört zum Olympian Plus Plug-in-System, das eine schnelle und einfache modulare Installation oder Entfernung von Komponenten ermöglicht. Diese Modelle sind mit einem Aluminiumgehäuse und einer Aluminiumschüssel ausgestattet und verfügen über eine prismatische Füllstandsanzeige für klare Sicht. Die Serie B68G ist in den Anschlussgrößen G3/4, G1 und G1-1/2 erhältlich und bewältigt Durchflussraten von bis zu 440 SCFM (207,7 dm³/s). Sie unterstützt einen Ausgangsdruckbereich zwischen 0,4 und 8 bar und hält einem maximalen Eingangsdruck von 17 bar stand.
Merkmale:
Die integrierte Filter- und Reglereinheit kombiniert Partikelfiltration und Druckregelung in einem kompakten Design. Diese Verschmelzung spart wertvollen Installationsplatz und ist somit ideal für effiziente Systemaufbauten.
Es stehen zwei Filtrationsgrade zur Verfügung, die unterschiedlichen Anforderungen gerecht werden: 5 µm und 40 µm gesinterte Polypropylen-Filterelemente. Diese Optionen gewährleisten eine effektive Entfernung von Verunreinigungen zur Aufrechterhaltung der Systemreinheit.
Für die Kondensatentfernung können die Benutzer zwischen manuellen und automatischen Ablasskonfigurationen wählen. Diese Flexibilität bietet Komfort und Anpassungsfähigkeit je nach den Anforderungen der Anwendung.
Das Modell B07 verfügt über eine transparente Polycarbonatschüssel, die eine 360-Grad-Sicht auf den Kondensatspiegel für eine einfache und genaue Überwachung bietet. Im Gegensatz dazu ist das Modell B68G mit einer robusten Aluminiumschüssel ausgestattet, die eine prismatische Füllstandsanzeige enthält, die für raue Umgebungsbedingungen ausgelegt ist.
Der nicht steigende Einstellknopf ist auf Präzision ausgelegt und verfügt über einen Schnappverriegelungsmechanismus, der versehentliche Änderungen der Druckeinstellung verhindert. Darüber hinaus ermöglicht das entlastende Design eine sichere Reduzierung des nachgeschalteten Drucks, auch wenn das System tot ist.
Das kompakte Miniaturdesign des Modells B07 ist perfekt für enge Räume, die häufig in kleinen pneumatischen Systemen vorkommen. Das Olympian Plus Plug-In-System des B68G sorgt für eine schnelle modulare Installation und Demontage, vereinfacht die Wartung und erleichtert die Systemerweiterung.
Mit einer hohen Durchflusskapazität von bis zu 440 SCFM ist das Modell B68G für anspruchsvolle Anwendungen geeignet, die große Durchflussmengen erfordern. Der maximale Eingangsdruck unterscheidet sich je nach Modell, wobei die B07 mit 10 bar und die B68G mit 17 bar bewertet ist.
Der Betriebstemperaturbereich variiert je nach Modell. Die B07 kann mit ihrer Polycarbonatschüssel von -34 °C bis +50 °C betrieben werden, während die B68G dank ihrer Aluminiumschüsselkonstruktion zwischen -20 °C und +80 °C arbeitet.
Schließlich verfügen beide Modelle über volle Durchfluss-Manometeranschlüsse, die eine Drucküberwachung ohne Einschränkung des Luftstroms ermöglichen und so eine optimale Systemleistung gewährleisten.
Technische Parameter:
| Manometeranschluss |
Rc 1/8 |
| Gehäusematerial |
Zinklegierung, Aluminium |
| Ablassarten |
Manuell, Automatisch |
| Anschlussgrößen |
G1/8, G1/4, G3/4, G1, G1-1/2 |
| Elastomere |
Nitril, Synthetischer Gummi |
| Schüsselmaterial |
Polycarbonat, Aluminium |
| Filtrationsgrade |
5 µm, 40 µm |
| Betriebstemperatur |
-34°C bis +50°C |
Anwendungen:
Industrielle Automatisierung
Im Bereich der industriellen Automatisierung ist es unerlässlich, eine saubere und gut regulierte Luftversorgung für pneumatische Aktoren, Ventile und Zylinder bereitzustellen. Dies gewährleistet eine optimale Leistung und Langlebigkeit der in automatisierten Systemen verwendeten Komponenten.
Verpackungsmaschinen
Pneumatische Komponenten in Verpackungs- und Abfüllanlagen werden durch effektive Luftfiltration und -regelung geschützt. Dieser Schutz trägt zur Zuverlässigkeit und Effizienz der an Verpackungsprozessen beteiligten Maschinen bei.
Materialtransport
Eine ordnungsgemäße Luftaufbereitung ist entscheidend für Förderbänder, Pick-and-Place-Einheiten und verschiedene Handhabungssysteme. Eine saubere und kontrollierte Luftversorgung unterstützt einen reibungslosen Betrieb und verhindert unerwartete Ausfallzeiten bei Materialtransportanwendungen.
Druckluftverteilung
Am Einsatzort sind Filtration und Regelung von Druckluft für die effektive Funktion von Werkzeugen und Geräten unerlässlich. Dieser Ansatz trägt zur Aufrechterhaltung der Qualität und des Drucks der an verschiedene pneumatische Geräte gelieferten Luft bei.
Allgemeine pneumatische Systeme
In Produktionsanlagen spielen die Entfernung von Verunreinigungen und die präzise Druckregelung in pneumatischen Systemen eine entscheidende Rolle. Diese Maßnahmen erhöhen die Systemzuverlässigkeit und gewährleisten eine konsistente Betriebsleistung.
Textilmaschinen
Die Textilproduktion ist auf Luftfiltration und -regelung für pneumatische Steuerungen in ihren Maschinen angewiesen. Die Aufrechterhaltung kontrollierter Luftbedingungen verbessert die Effizienz und Haltbarkeit von Textilausrüstungen.
Automobilherstellung
Die Luftaufbereitung ist ein Schlüsselfaktor in der Automobilproduktion, z. B. in Lackierereien, Montagelinien und Prüfgeräten. Richtig aufbereitete Luft trägt zu hochwertigen Oberflächen und zuverlässigen Montagevorgängen bei.
Support und Dienstleistungen:
Unsere Pneumatic Filter Regulator Lubricator (FRL)-Einheiten sind darauf ausgelegt, die optimale Leistung und Langlebigkeit Ihrer pneumatischen Systeme zu gewährleisten, indem sie Verunreinigungen filtern, den Luftdruck regeln und Komponenten schmieren. Um eine Spitzenleistung aufrechtzuerhalten, ist eine regelmäßige Wartung und die Einhaltung der richtigen Installationsrichtlinien unerlässlich.
Verifizieren Sie vor der Installation, dass die FRL-Einheit mit den Luftdruck- und Durchflussanforderungen Ihres Systems kompatibel ist. Installieren Sie die Einheit in der richtigen Luftstromrichtung, die normalerweise durch einen Pfeil auf dem Gehäuse angezeigt wird, und stellen Sie sicher, dass sie sicher montiert ist, um Vibrationen oder Bewegungen während des Betriebs zu verhindern.
Überprüfen Sie regelmäßig das Filterelement auf angesammelte Ablagerungen und reinigen oder ersetzen Sie es bei Bedarf, um eine ordnungsgemäße Filtration zu gewährleisten. Lassen Sie gesammelte Feuchtigkeit aus der Filtertasse ab, um zu verhindern, dass Wasser in nachgeschaltete Geräte gelangt. Überprüfen Sie den Regler auf genaue Druckeinstellungen und passen Sie ihn nach Bedarf an Ihre Systemspezifikationen an.
Der Schmierstoff sollte mit dem empfohlenen pneumatischen Öl gefüllt und überwacht werden, um eine ordnungsgemäße Schmierung zu gewährleisten. Vermeiden Sie Überfüllung, um übermäßigen Ölverbrauch und potenzielle Kontamination der Luftversorgung zu verhindern.
Wenn Sie Probleme wie Druckschwankungen, Luftlecks oder unzureichende Schmierung feststellen, konsultieren Sie den Fehlerbehebungsabschnitt des Produkthandbuchs. Regelmäßige Wartung und Einhaltung der Betriebsanweisungen maximieren die Zuverlässigkeit und Lebensdauer Ihrer Pneumatic Filter Regulator Lubricator-Einheit.
Verpackung und Versand:
Produktverpackung: Der Pneumatic Filter Regulator Lubricator ist sicher in einem stabilen Karton aus Wellpappe verpackt, um den Schutz während des Transports zu gewährleisten. Im Inneren ist das Produkt mit Schaumstoffeinsätzen gepolstert, um Schäden durch Stöße oder Vibrationen zu vermeiden. Jede Einheit ist einzeln in einer Plastiktüte verpackt, um sie vor Staub und Feuchtigkeit zu schützen. Die Verpackung enthält eine detaillierte Bedienungsanleitung und eine Garantiekarte für den Kunden.
Versand: Das Produkt wird über zuverlässige Kurierdienste mit Sendungsverfolgungsoptionen für den Kundenkomfort versendet. Je nach Bestimmungsort können die Versandmethoden Standard-, Express- oder Frachtdienste umfassen, um unterschiedliche Bestellgrößen und Lieferanforderungen zu erfüllen. Alle Sendungen entsprechen den internationalen Versandvorschriften, um eine pünktliche und sichere Lieferung zu gewährleisten. Kunden erhalten eine Bestätigungs-E-Mail mit Sendungsverfolgungsinformationen, sobald das Produkt versandt wurde.
