Produktbeschreibung:
Die Druckregler der Norgren-Reihe ermöglichen eine genaue und zuverlässige Steuerung des Druckluftdrucks in verschiedenen industriellen Pneumatiksystemen. Diese Produktlinie umfasst eine Vielzahl von Modellen, die für unterschiedliche Anwendungsanforderungen konzipiert sind, darunter Miniaturregler (Serie R07), modulare Excelon-Regler (Serie R72G, R73G, R74G), Inline-Regler mit großem Port (Serie R17) und vorgesteuerte Regler für hohen Durchfluss (Serie R18). Jeder Regler ist so konstruiert, dass er unabhängig von Schwankungen des Eingangsdrucks oder Änderungen des Durchflussbedarfs einen stabilen Hinterdruck aufrechterhält, wodurch die pneumatische Ausrüstung geschützt und eine konstante Systemleistung gewährleistet wird.

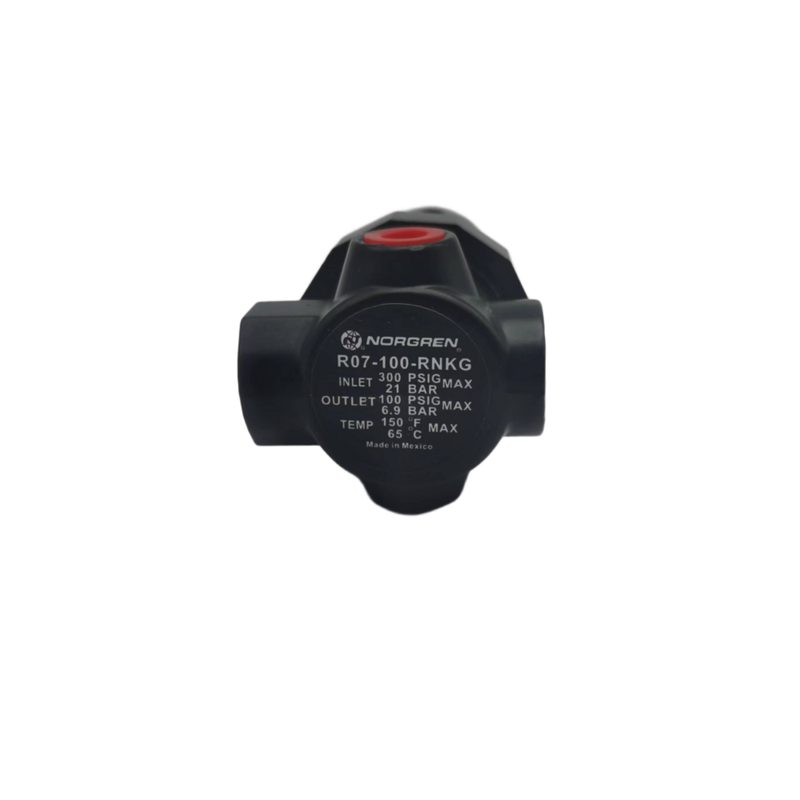

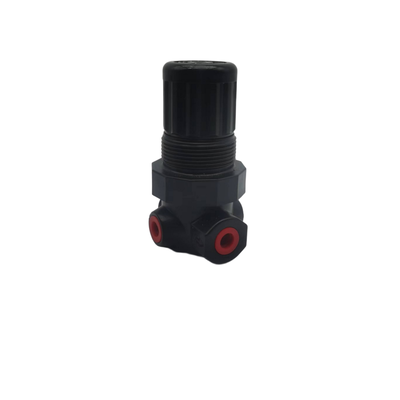

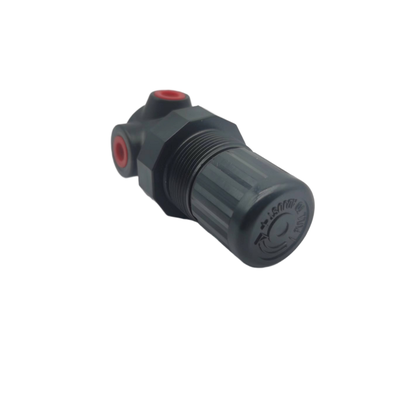

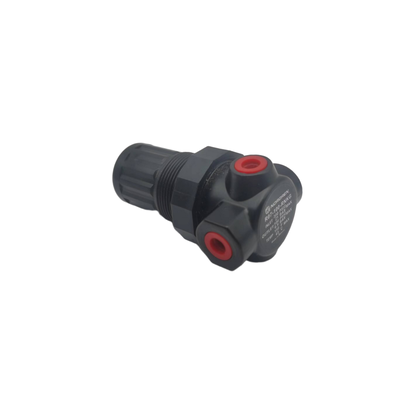

Die Miniaturregler der R07-Serie sind auf kompakte Installationsumgebungen zugeschnitten. Sie verfügen über ein Zinkgehäuse gepaart mit einer Acetal-Haube und einen nicht ansteigenden Einstellknopf mit geringem Drehmoment, der mit einem Schnappverschluss für eine präzise Druckeinstellung ausgestattet ist. Im Gegensatz dazu nutzt die Excelon-Serie – bestehend aus den Modellen R72G, R73G und R74G – ein ausgeglichenes Ventildesign, das die Schwankung des Ausgangsdrucks aufgrund von Änderungen des Eingangsdrucks deutlich reduziert. Diese Regler sind vielseitig einsetzbar und fungieren entweder als eigenständige Inline-Einheiten oder als integrierte Komponenten innerhalb eines modularen Excelon-Luftaufbereitungssystems mit Quickclamp-Anschlüssen für eine einfache Installation.
Für Anwendungen, die eine hohe Durchflusskapazität erfordern, bietet die R17-Serie Inline-Regler mit großen Anschlüssen mit Anschlussgrößen bis zu G1-1/2 und Durchflussraten von bis zu 441 SCFM. Mittlerweile stellt die R18-Serie vorgesteuerte Regler vor, die für Installationen konzipiert sind, bei denen eine Druckregelung an schwer zugänglichen Stellen erforderlich ist. Der Pilotregler kann entfernt vom Hauptventil installiert werden, was außergewöhnlich hohe Entlastungsdurchflussraten bietet und die Systemflexibilität erhöht.
Alle Modelle der Norgren-Druckreglerfamilie sind mit Druckluft-, Argon- und Stickstoffgasen kompatibel. Je nach Modell unterstützen sie maximale Eingangsdrücke von bis zu 31 bar (450 psi). Darüber hinaus ermöglicht ihr entlastendes Design die Reduzierung des Hinterdrucks, wenn das System tot ist, und sorgt so für ein sicheres und effektives Druckmanagement unter wechselnden Betriebsbedingungen.
Merkmale:
Komplettes Größensortiment
Unser Produktsortiment deckt ein umfangreiches Größenspektrum ab, vom Miniatur-G1/8 (R07) bis zum großen Anschluss G2 (R18). Diese Vielfalt gewährleistet die Kompatibilität mit nahezu allen pneumatischen Systemanforderungen.
Ausgeglichenes Ventildesign
Das ausgeglichene Ventildesign trägt dazu bei, die Auswirkungen von Eingangsdruckschwankungen auf den Ausgangsdruck zu minimieren und sorgt so für eine stabile und konsistente Regelung. Besonders hervorzuheben ist diese Funktion bei den Serien R72G, R73G und R74G.
Entlastende Operation
Unsere Ventile verfügen über eine Entlastungsfunktion, die die Reduzierung des Hinterdrucks in Sackgassensystemen ermöglicht und so eine sichere und kontrollierte Druckentlastung ermöglicht.
Modulares Excelon-System
Die R72G-, R73G- und R74G-Regler können einfach über Quickclamp-Anschlüsse an Filter, Öler, Sanftanlaufventile und Rohradapter angeschlossen werden, was einen modularen und flexiblen Systemaufbau ermöglicht.
Miniaturdesign
Die R07-Serie verfügt über ein kompaktes Zinkgehäuse in Kombination mit einer Acetal-Haube und ist somit ideal für Installationen mit begrenztem Platzangebot.
Nicht steigender Einstellknopf mit niedrigem Drehmoment
Sowohl die R07- als auch die Excelon-Serie verfügen über einen Schnappknopf, der die Druckeinstellung sicher verriegelt, wenn er nach innen gedrückt wird, und so eine präzise und zuverlässige Einstellung mit geringem Drehmoment ermöglicht.
Werkzeuglose Demontage
Die Wartung wird vereinfacht, da diese Ventile ohne Werkzeug oder Ausbau aus der Luftleitung zerlegt werden können.
Pilotgesteuerte Option
Die R18-Serie bietet eine vorgesteuerte Option, die eine Druckregulierung an oft unzugänglichen Stellen über eine ferngesteuerte Pilotinstallation ermöglicht.
Außergewöhnlich hoher Entlastungsfluss
Die R18-Serie wurde für eine schnelle Druckreduzierung nach unten entwickelt und bietet eine außergewöhnlich hohe Entlastungskapazität.
Hohe Durchflusskapazität
Die Durchflussraten sind bei allen Modellen beeindruckend, wobei die R17-Serie bis zu 441 SCFM und die R18-Serie bis zu 2000 SCFM erreicht.
Großer Druckbereich
Unsere Regler decken einen breiten Druckbereich ab: R07 arbeitet von 0,3 bis 7 bar; R72G, R73G und R74G reichen von 0,3 bis 10 bar; R17 von 0,3 bis 8,5 bar; und R18 von 0,16 bis 17 bar.
Großer Temperaturbereich
Die Temperaturtoleranz variiert je nach Modell: R07 unterstützt -20 °C bis +65 °C; R72G reicht von -34 °C bis +65 °C; R73G und R74G reichen von -34 °C bis +80 °C; während R18 zwischen -20°C und +80°C arbeitet.
Mehrere Körpermaterialien
Um Haltbarkeit und Korrosionsbeständigkeit zu gewährleisten, umfassen die Gehäusematerialien Zink für die Modelle R07 und R72G und Aluminium für die Modelle R73G, R74G, R17 und R18.
Nitrilelastomere
Es werden Standard-NBR-Dichtungen (Nitril-Butadien-Kautschuk) verwendet, die eine zuverlässige Leistung bei Druckluft und Inertgasen gewährleisten.
Volle Durchflussmesseranschlüsse
Vollständige Durchflussmessanschlüsse ermöglichen eine Drucküberwachung, ohne dass es zu einer Einschränkung des Luftstroms kommt.
Optionale Manometer
Je nach Modell sind Manometer optional erhältlich, je nach Kundenwunsch entweder inklusive oder nicht.
Technische Parameter:
| Körpermaterial |
Zinklegierung, Aluminium, Aluminiumlegierung |
| Manometeranschluss |
1/8" PTF, 1/4" PTF, 1/4" ISO G |
| Maximaler Einlassdruck |
20 Bar (290 Psi) |
| Elastomere |
Nitrilkautschuk (NBR) |
| Medien |
Druckluft, Argon, Stickstoff |
| Motorhaubenmaterial |
Acetal, Aluminium oder Zink |
Anwendungen:
Im Bereich der industriellen Automatisierung spielt die präzise Druckregelung eine entscheidende Rolle bei der Steuerung pneumatischer Aktuatoren, Zylinder und Ventile, die in Fertigungslinien verwendet werden. Die Gewährleistung einer genauen Druckregelung trägt zur Aufrechterhaltung der Effizienz und Zuverlässigkeit automatisierter Prozesse bei.
Auch Druckluftwerkzeuge profitieren deutlich von einer geregelten Luftversorgung. Geräte wie Druckluftwerkzeuge, Schraubendreher, Schlagschrauber und Spritzpistolen sind auf einen konstanten und kontrollierten Luftdruck angewiesen, um effektiv zu arbeiten und optimale Leistung zu liefern.
Verpackungsmaschinen benötigen einen konstanten Luftdruck, um ordnungsgemäß zu funktionieren. Geräte wie Schlauchbeutelmaschinen, Etikettiersysteme und Kartoniergeräte benötigen eine zuverlässige Luftversorgung, um die Produktqualität und Produktionsgeschwindigkeit aufrechtzuerhalten.
In der Lebensmittel- und Getränkeverarbeitung ist die Verwendung sauberer und gut regulierter Luft für den Betrieb von Verpackungs- und Verarbeitungsanlagen unerlässlich. Dies gewährleistet die Einhaltung von Hygienestandards und unterstützt gleichzeitig eine präzise Kontrolle der Produktionsumgebung.
Materialhandhabungssysteme, einschließlich Förderbänder, Pick-and-Place-Mechanismen und Vakuumhandhabungseinheiten, sind auf eine effektive Druckregelung angewiesen. Dies ermöglicht einen reibungslosen und präzisen Materialtransport im gesamten Produktionsablauf.
Textilmaschinen wie Web-, Strick- und Garnverarbeitungsanlagen nutzen die Luftregulierung, um einen gleichbleibenden Betrieb und eine gleichbleibende Produktqualität aufrechtzuerhalten. Das richtige Druckmanagement ist für den Umgang mit empfindlichen Fasern und komplexen Textilprozessen von entscheidender Bedeutung.
In der Automobilmontage ist die Luftversorgung für verschiedene Phasen, darunter Lackierereien, Montagewerkzeuge und Prüfgeräte, unverzichtbar. Der regulierte Luftdruck gewährleistet eine präzise und effiziente Funktion und trägt zu einer hochwertigen Fahrzeugherstellung bei.
Für abgelegene oder schwer zugängliche Standorte sorgen pilotgesteuerte R18-Regler für eine effektive Druckregulierung. Diese Geräte wurden speziell für die Druckregulierung an schwer zugänglichen Stellen entwickelt und gewährleisten einen gleichmäßigen Betrieb, ohne dass ein ständiger manueller Eingriff erforderlich ist.
Mehrdrucksysteme profitieren von den modularen Reglern von Excelon, die die Bereitstellung mehrerer kontrollierter Drücke aus einer einzigen Luftversorgungsquelle ermöglichen. Diese Vielseitigkeit vereinfacht komplexe pneumatische Konfigurationen und verbessert die Gesamtsystemeffizienz.
Schließlich können diese fortschrittlichen Regler für allgemeine Pneumatikanwendungen in jedem Szenario verwendet werden, das eine präzise und stabile Druckregelung von Druckluft oder Inertgasen erfordert. Aufgrund ihrer Anpassungsfähigkeit eignen sie sich für ein breites Spektrum industrieller Anwendungen.
Support und Dienstleistungen:
Unsere pneumatischen Filterregler-Schmiergeräte (FRL) sind so konzipiert, dass sie eine optimale Leistung und Langlebigkeit Ihrer pneumatischen Systeme gewährleisten, indem sie eine saubere, regulierte und geölte Luftversorgung gewährleisten. Um die Effizienz und Zuverlässigkeit Ihres FRL aufrechtzuerhalten, sind regelmäßige Wartung und ordnungsgemäße Verwendung unerlässlich.
Der technische Support für den pneumatischen Filterregler-Öler umfasst Unterstützung bei der Installation, Fehlerbehebung und Betriebsanleitung. Unser Team kann Ihnen bei der Auswahl des richtigen FRL-Modells basierend auf Ihren spezifischen Anwendungsanforderungen helfen, einschließlich Durchflussrate, Druckbereich und Umgebungsbedingungen.
Stellen Sie für eine optimale Leistung sicher, dass das Filterelement regelmäßig gereinigt oder ausgetauscht wird, um Verstopfungen und Druckabfall zu vermeiden. Der Regler sollte entsprechend dem erforderlichen stromabwärtigen Druck eingestellt werden und der Schmierstoffgeber sollte mit dem entsprechenden Pneumatiköl gefüllt sein, um einen reibungslosen Betrieb der stromabwärtigen Komponenten zu gewährleisten.
Wenn Probleme wie Druckschwankungen, Luftlecks oder unzureichende Schmierung auftreten, lesen Sie den Abschnitt zur Fehlerbehebung im Produkthandbuch. Zu den gängigen Lösungen gehören die Prüfung auf Lecks, die Überprüfung des Versorgungsdrucks, die Reinigung oder der Austausch von Filterelementen und das Nachfüllen des Schmierstoffbehälters.
Wir bieten auch Wartungsdienste und Ersatzteile an, um den Betrieb Ihrer pneumatischen Filterregler-Schmiereinheiten mit höchster Effizienz zu gewährleisten. Regelmäßige Inspektionen und vorbeugende Wartung können die Lebensdauer Ihrer Geräte erheblich verlängern und Ausfallzeiten reduzieren.
Ausführliche technische Dokumentation, Bedienungsanleitungen und Wartungsrichtlinien finden Sie in der Produktliteratur, die Ihrem FRL-Gerät beiliegt, oder besuchen Sie unsere Website.
Verpackung und Versand:
Produktverpackung:Der pneumatische Filterregler-Öler ist sorgfältig in einem stabilen Karton aus Wellpappe verpackt, um den Schutz während des Transports zu gewährleisten. Im Inneren der Box ist das Produkt mit Schaumstoffeinlagen sicher gepolstert, um Schäden durch Stöße oder Vibrationen zu verhindern. Jede Einheit ist zum Schutz vor Staub und Feuchtigkeit einzeln in einer Plastiktüte verpackt. Die Verpackung enthält eine klare Kennzeichnung mit Produktinformationen, Handhabungsanweisungen und Sicherheitshinweisen, um eine einfache Identifizierung und sichere Handhabung zu erleichtern.
Versand:Der pneumatische Filterregler-Öler wird über zuverlässige Kurierdienste verschickt, die auf den Umgang mit Industrieanlagen spezialisiert sind. Je nach Zielort umfassen die Versandoptionen den Standard-Landtransport, beschleunigte Luftfracht oder Seefracht für internationale Bestellungen. Alle Sendungen werden mit einer eindeutigen Sendungsverfolgungsnummer verfolgt, die dem Kunden zur Verfügung gestellt wird. Jeder Sendung liegt eine ordnungsgemäße Dokumentation, einschließlich Packliste und Rechnung, bei, um eine reibungslose Zollabfertigung und Lieferung zu gewährleisten. Besonderes Augenmerk wird auf die Einhaltung der Versandvorschriften und die Minimierung der Transitzeit gelegt, um sicherzustellen, dass das Produkt sicher und pünktlich ankommt.
