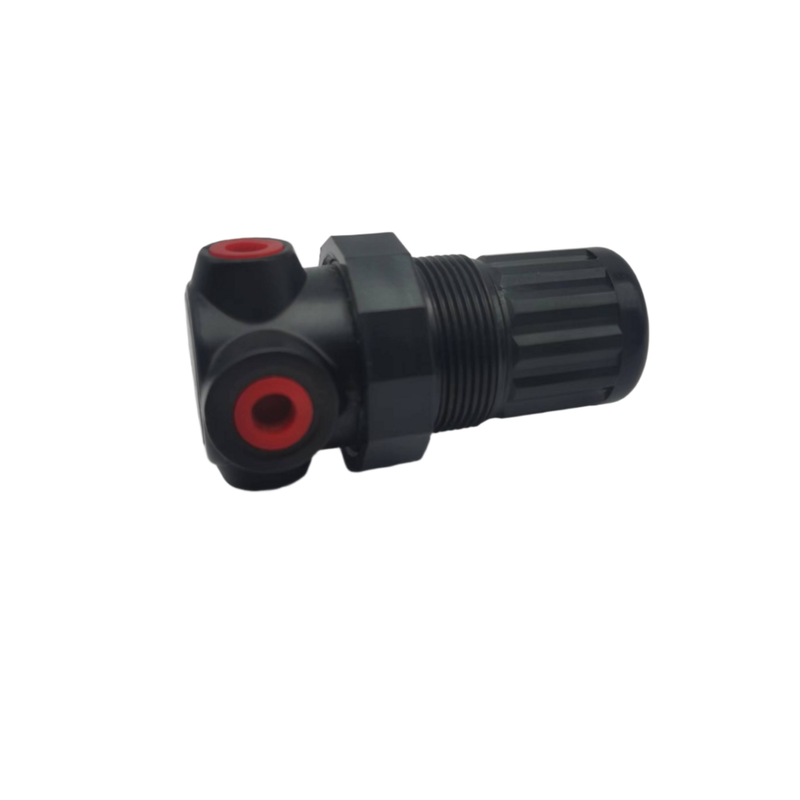

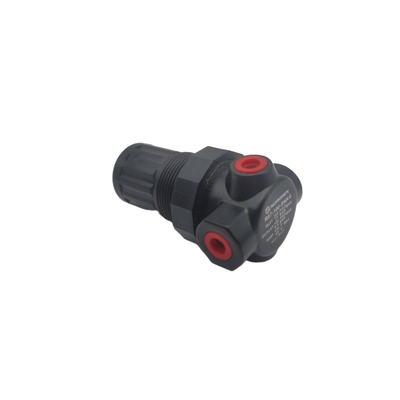

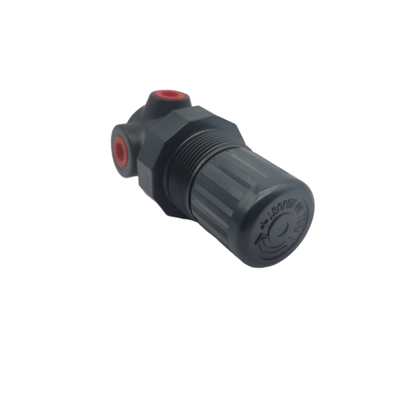

Schwerlast-Pneumatischer Druckregler Norgren R73G‐3GK‐RMN R73G‐3AK‐RMN G Schnuranschluss-Anschluss-Anschluss Vibrationsschutz für harte Arbeitsbedingungen

Produktbeschreibung:

Die Norgren Druckregler-Baureihe liefert präzise und zuverlässige Kontrolle über Druckluftdruck in industriellen pneumatischen Systemen. Diese umfassende Produktlinie umfasst verschiedene Arten von Reglern, die auf unterschiedliche Anwendungen zugeschnitten sind, wie z. B. die kompakten Miniaturregler der Serie R07, die modularen Excelon-Regler der Serien R72G, R73G und R74G, die Inline-Regler mit großen Anschlüssen der Serie R17 und die vorgesteuerten Hochdurchflussregler der Serie R18. Diese Geräte gewährleisten einen stabilen nachgeschalteten Druck unabhängig von Schwankungen des Eingangsdrucks oder Änderungen der Durchflussanforderungen, schützen pneumatische Geräte effektiv und garantieren einen konsistenten Prozessbetrieb.

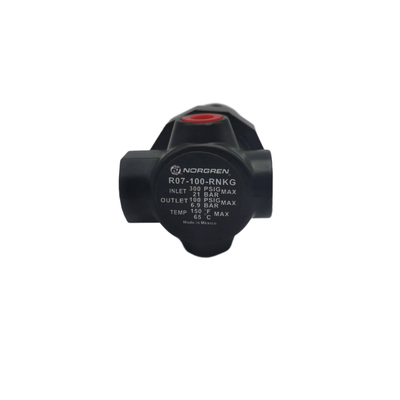

Die Miniaturregler der Serie R07 eignen sich besonders für Installationen mit begrenztem Platzangebot. Sie verfügen über ein robustes Zinkgehäuse mit einer Haube aus Acetal und einen Einstellknopf mit geringem Drehmoment und nicht steigender Spindel, der mit einer Schnappverriegelung für sichere Einstellungen ausgestattet ist. Die Excelon-Serie — insbesondere die Modelle R72G, R73G und R74G — verwendet ein symmetrisches Ventil-Design, das den Einfluss von Eingangsdruckänderungen auf den Ausgangsdruck erheblich reduziert. Diese Regler sind vielseitig und können inline installiert oder in ein modulares Excelon-Luftaufbereitungssystem mit Quickclamp-Verbindungen zur einfachen Montage integriert werden.

Für Anwendungen, die höhere Durchflussraten erfordern, sind die Inline-Regler mit großen Anschlüssen der Serie R17 ideal. Sie unterstützen Anschlussgrößen bis G1-1/2 und können Durchflussraten von bis zu 441 SCFM bewältigen. Die Serie R18 bietet vorgesteuerte Regler für Systeme, bei denen die Druckregelung an schwer zugänglichen Stellen erfolgen muss. Diese vorgesteuerten Regler können entfernt montiert werden und bieten eine außergewöhnlich hohe Entlastungsflusskapazität, um strenge Systemanforderungen zu erfüllen.

Alle Modelle der Norgren-Regler-Baureihe sind mit Druckluft sowie mit Inertgasen wie Argon und Stickstoff kompatibel. Der maximal zulässige Eingangsdruck variiert je nach Modell, kann aber bis zu 31 bar (450 psi) erreichen. Darüber hinaus verfügen die Regler über ein Entlastungsdesign, das die Reduzierung des nachgeschalteten Drucks erleichtert, insbesondere wenn das System tot ist, was die Sicherheit und die Betriebskontrolle verbessert.

Merkmale:

Unsere Produktpalette umfasst ein vollständiges Spektrum an Größen, von der Miniaturgröße G1/8 (R07) bis zum großen Anschluss G2 (R18). Diese umfangreiche Vielfalt gewährleistet die Kompatibilität mit nahezu jeder pneumatischen Systemanforderung und bedient sowohl kompakte als auch groß angelegte Installationen.

Mit einem symmetrischen Ventil-Design minimieren die Serien R72G, R73G und R74G den Einfluss von Eingangsdruckschwankungen auf den Ausgangsdruck. Dieses Design garantiert eine stabile und konsistente Druckregelung und erhöht die Zuverlässigkeit Ihrer pneumatischen Systeme.

Unsere Regler verfügen über eine Entlastungsfunktion, die die Reduzierung des nachgeschalteten Drucks ermöglicht, wenn das System tot ist. Diese Funktion sorgt für eine sichere und kontrollierte Druckentlastung und gewährleistet die Betriebssicherheit und den Schutz von Systemkomponenten.

Die Regler R72G, R73G und R74G sind Teil des modularen Excelon-Systems und können mit Filtern, Ölern, Sanftanlaufventilen und Rohrleitungsadaptern über Quickclamp-Verbindungen schnell verbunden werden. Diese Modularität vereinfacht Montage- und Wartungsprozesse.

Die Serie R07 zeichnet sich durch ein kompaktes Design mit einem Zinkgehäuse und einer Haube aus Acetal aus, was sie ideal für Installationen mit begrenztem Platzangebot macht, ohne Kompromisse bei der Leistung einzugehen.

Sowohl die Serie R07 als auch die Excelon-Serie verfügen über einen Schnapp-Einstellknopf mit geringem Drehmoment, der die Druckeinstellung sicher verriegelt, wenn er hineingedrückt wird. Dieses Design sorgt für eine einfache Einstellung und verhindert versehentliche Änderungen.

Die Wartung wird vereinfacht, da diese Regler ohne Werkzeug oder Ausbau aus der Luftleitung demontiert werden können, was die Ausfallzeiten erheblich reduziert.

Die Serie R18 bietet eine vorgesteuerte Version, die die Druckregelung an schwer zugänglichen Stellen ermöglicht und die Fernmontage der Vorsteuerung erlaubt.

Mit außergewöhnlich hohen Entlastungsflusskapazitäten, insbesondere in der Serie R18, kann der nachgeschaltete Druck schnell abgesenkt werden, was die Reaktionsfähigkeit und Sicherheit des Systems verbessert.

Die Serie R17 unterstützt Durchflussraten von bis zu 441 SCFM, während die Serie R18 Durchflussraten von bis zu 2000 SCFM bewältigt, was sie für anspruchsvolle pneumatische Anwendungen geeignet macht.

Unsere Regler decken einen breiten Druckbereich ab: R07 arbeitet zwischen 0,3 und 7 bar; R72G, R73G und R74G decken 0,3 bis 10 bar ab; R17 arbeitet zwischen 0,3 und 8,5 bar; und die Serie R18 unterstützt Drücke von 0,16 bis 17 bar.

Diese Produkte sind für verschiedene Umgebungen ausgelegt, mit folgenden Temperaturbereichen: R07 von -20°C bis +65°C; R72G von -34°C bis +65°C; R73G und R74G von -34°C bis +80°C; und R18 von -20°C bis +80°C.

Die Regler sind aus verschiedenen Gehäusematerialien gefertigt, um Haltbarkeit und Korrosionsbeständigkeit zu verbessern. Zink wird in den Modellen R07 und R72G verwendet, während Aluminium die Gehäuse der Serien R73G, R74G, R17 und R18 bildet.

Ausgestattet mit Standard-NBR-Dichtungen gewährleisten diese Regler eine zuverlässige Leistung bei Verwendung mit Druckluft und Inertgasen und erhalten die Systemintegrität.

Vollfluss-Manometeranschlüsse ermöglichen die Drucküberwachung, ohne den Luftstrom zu behindern. Darüber hinaus sind je nach Modell optionale Manometer erhältlich, die Ihren Überwachungspräferenzen entsprechen.

Technische Parameter:

Anwendungen:

Im Bereich der industriellen Automatisierung spielt die präzise Druckregelung eine entscheidende Rolle bei der Steuerung von pneumatischen Aktoren, Zylindern und Ventilen in Fertigungslinien. Dies gewährleistet einen reibungslosen und zuverlässigen Betrieb automatisierter Prozesse.

Für pneumatische Werkzeuge wie Druckluftwerkzeuge, Schrauber, Schlagschrauber und Spritzpistolen ist eine geregelte Luftversorgung unerlässlich, um eine gleichbleibende Leistung und Effizienz während des Betriebs zu gewährleisten.

In Verpackungsmaschinen ist die Aufrechterhaltung eines konstanten und gleichmäßigen Luftdrucks entscheidend für Geräte wie Formfüll-Siegelmaschinen, Etikettiersysteme und Kartoniermaschinen, die alle auf stabile pneumatische Funktionen angewiesen sind, um effektiv zu arbeiten.

Im Sektor Lebensmittel- und Getränkeverarbeitung gewährleistet die Verwendung von sauberer und gut geregelter Luft für Verpackungs- und Verarbeitungsanlagen die Produktsicherheit und eine gleichbleibende Qualität entlang der Produktionslinie.

Bei der Materialhandhabung unterstützt die präzise Druckregelung den Betrieb von Förderbändern, Pick-and-Place-Systemen und Vakuumhandhabungsgeräten und erleichtert so den reibungslosen Transport und die Handhabung von Materialien.

Die Textilindustrie profitiert von der Luftregelung zur Stromversorgung von Maschinen für Weberei, Strickerei und Garnverarbeitung, was zu einer hochwertigen Textilproduktion beiträgt.

In Automobilmontagewerken ist eine unterbrechungsfreie Luftversorgung für Lackierereien, Montagewerkzeuge und Prüfgeräte unerlässlich, die auf eine genaue Druckregelung für optimale Leistung angewiesen sind.

Für Orte, die abgelegen oder schwer zugänglich sind, bieten die vorgesteuerten Regler R18 zuverlässige Druckregelungsfähigkeiten auch an schwierigen Stellen und gewährleisten eine konsistente Systemfunktionalität.

Die Verwendung von Mehrdrucksystemen wie den modularen Excelon-Reglern ermöglicht die Versorgung mehrerer geregelter Drücke aus einer einzigen Druckluftquelle und bietet Flexibilität und Effizienz in komplexen pneumatischen Aufbauten.

Schließlich ist in allgemeinen pneumatischen Anwendungen eine präzise und stabile Druckregelung unerlässlich, wann immer Druckluft oder Inertgase verwendet werden, um einen gleichmäßigen Betrieb und Systemzuverlässigkeit über eine Vielzahl von Anwendungen hinweg zu gewährleisten.

Support und Dienstleistungen:

Unsere Pneumatik-Filterregler-Schmierstoff-Einheiten (FRL) sind darauf ausgelegt, saubere, geregelte und geschmierte Luft für pneumatische Systeme bereitzustellen und so die optimale Leistung und Langlebigkeit Ihrer Geräte zu gewährleisten. Um die Funktionalität und Effizienz Ihrer FRL-Einheit zu erhalten, sind regelmäßige Wartung und ordnungsgemäße Handhabung unerlässlich.

Für technischen Support stellen Sie bitte sicher, dass Sie die Modellnummer und die Spezifikationen Ihrer FRL-Einheit bereithalten. Diese Informationen helfen unserem Support-Team, genaue Unterstützung und Fehlerbehebungsanleitungen zu geben.

Bei der Installation der FRL-Einheit stellen Sie sicher, dass sie in der richtigen Ausrichtung montiert ist, wie im Produkthandbuch angegeben. Eine ordnungsgemäße Installation verhindert Luftlecks und gewährleistet eine genaue Druckregelung und Schmierung.

Überprüfen und ersetzen Sie regelmäßig das Filterelement, um zu verhindern, dass Verunreinigungen in Ihr pneumatisches System gelangen. Die Häufigkeit des Austauschs hängt von der Betriebsumgebung und der Nutzung ab. Überprüfen Sie den Schmierstoff, um den richtigen Ölstand aufrechtzuerhalten, und verwenden Sie den empfohlenen Öltyp, um Schäden an nachgeschalteten Geräten zu vermeiden.

Wenn Sie Probleme wie Luftdruckschwankungen, unzureichende Schmierung oder ungewöhnliche Geräusche feststellen, konsultieren Sie den Fehlerbehebungsabschnitt des Produkthandbuchs. Häufige Abhilfemaßnahmen sind die Reinigung oder der Austausch von Filterelementen, die Anpassung der Reglereinstellungen und die Überprüfung der richtigen Schmierstoffstände.

Für Reparaturen oder Ersatzteile verwenden Sie nur Originalteile, die vom Hersteller empfohlen werden, um die Produktintegrität und den Garantieanspruch zu erhalten.

Unser technisches Support-Team steht Ihnen zur Verfügung, um Sie bei Installationsanleitungen, Wartungsverfahren, Fehlerbehebung und produktspezifischen Anfragen zu unterstützen, damit Ihr pneumatisches System reibungslos und effizient funktioniert.
