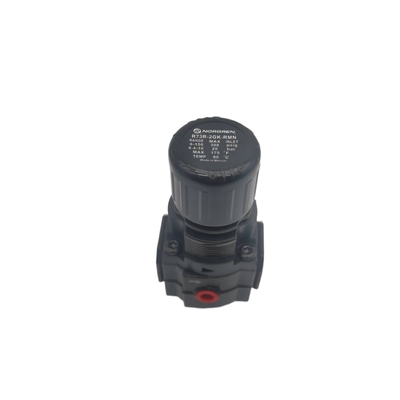

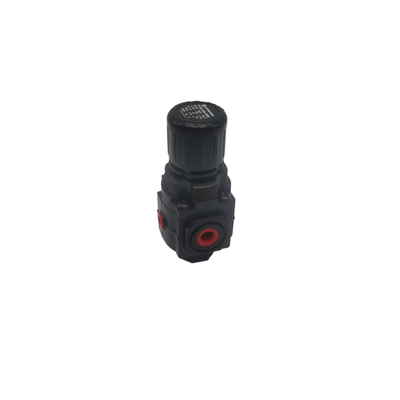

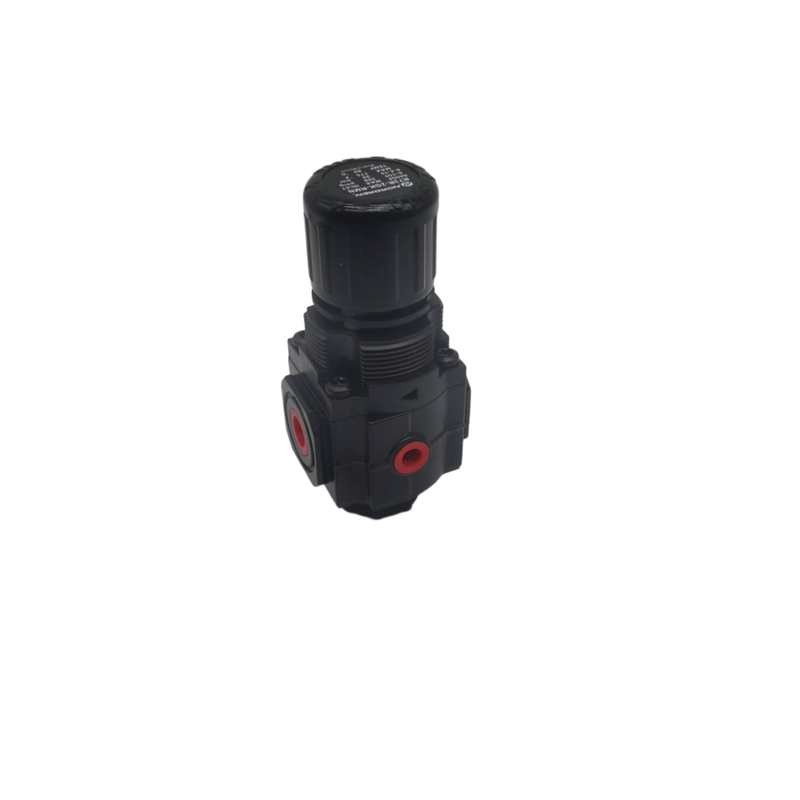

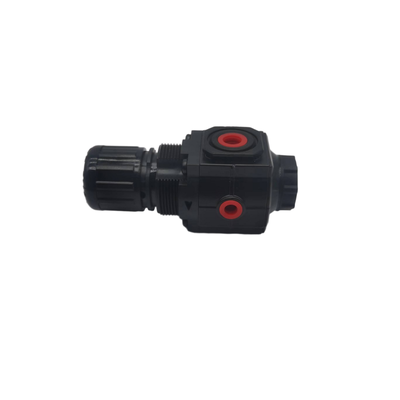

Norgren R18‐B05‐RNLG R18‐C05‐RNLG Pneumatische Steuerventil-Funktion Minimierung der Abweichung des Auslassdrucks Ideal für Geräte mit schwer zugänglichen Anlagepositionen

Beschreibung des Produkts:

Die Norgren-Reihe von Druckreglern bietet eine präzise und zuverlässige Steuerung des Druckes der Druckluft in verschiedenen industriellen Pneumatiksystemen.Diese umfassende Produktlinie umfasst verschiedene Arten von Reglern, die verschiedenen Anwendungsbedürfnissen entsprechen, einschließlich Miniaturregler der Baureihe R07, modulare Excelon-Regler der Baureihen R72G, R73G und R74G, große Port-Inline-Regler der Baureihe R17,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Diese Vorrichtungen sorgen dafür, daß der nachgelagerte Druck stabil bleibt, unabhängig von Schwankungen des Einlassdrucks oder Änderungen des Durchflussbedarfs.damit die pneumatische Ausrüstung geschützt und eine gleichbleibende Betriebsleistung gewährleistet wird.

Die R07-Serie ist speziell für kompakte Installationsumgebungen ausgelegt.mit einer Breitbreite von mehr als 10 mm,Die Modelle der Excelon-Reihe R72G, R73G und R74G verfügen über ein ausgewogenes Ventildesign, das die Auswirkungen von Einlassdruckschwankungen auf den Auslassdruck effektiv verringert.Diese Regler können entweder als eigenständige Inline-Einheiten eingesetzt werden oder in ein modulares Excelon-Luftvorbereitungssystem integriert werden, das mit Quickclamp-Verbindungen für zusätzliche Flexibilität ausgestattet ist.

Für Anwendungen, die hohe Durchflussraten erfordern, sind die Regler der R17-Serie eine ideale Wahl.die sie für anspruchsvollere pneumatische Anlagen geeignet machenDie R18-Serie umfaßt zudem pilotbetriebene Regler, die für Systeme entwickelt wurden, bei denen die Druckregelung an schwer zugänglichen Stellen durchgeführt werden muß.Diese Pilotregler können aus der Ferne installiert werden und bieten eine außergewöhnlich hohe Entlastungskapazität, um die Systemstabilität zu erhalten.

Alle Norgren-Druckregler in diesem Sortiment sind kompatibel mit Druckluft, Argon und Stickstoffgasen.je nach ModellDarüber hinaus ermöglicht ihre Entlastung die Verringerung des nachgelagerten Drucks in Situationen, in denen das System in eine Sackgasse gerät, was einen sicheren und effizienten Betrieb gewährleistet.

Eigenschaften:

Unsere Produktpalette umfasst eine vollständige Palette von Größen, angefangen von der Miniatur G1/8 (R07) bis zum großen Port G2 (R18).Diese große Vielfalt gewährleistet die Kompatibilität mit nahezu allen Anforderungen an die pneumatische Anlage, wodurch es einfacher ist, die perfekte Passform für Ihre Anwendung zu finden.

Mit dem ausgewogenen Ventildesign der R72G-, R73G- und R74G-Serie minimieren diese Regler die Auswirkungen von Einlassdruckschwankungen auf den Auslassdruck.Dies führt zu einer stabilen und gleichbleibenden Druckregulierung, was die Zuverlässigkeit des Systems erhöht.

Die Ablassfunktion ermöglicht eine kontrollierte Verringerung des nachgelagerten Drucks, wenn die Anlage in Sackgasse gerät.Verhinderung potenzieller Schäden oder Gefahren.

Die R72G-, R73G- und R74G-Regler sind mit dem Modularen Excelon-System ausgelegt, das eine schnelle Anbindung an Filter, Öler, Softstartventile und Rohradapter über Quickclamp-Verbindungen ermöglicht.Diese Modularität vereinfacht die Installations- und Wartungsprozesse.

Die R07-Serie verfügt über einen kompakten Zinkkörper in Kombination mit einer Acetallhaube, ideal für Anlagen, bei denen Platzbeschränkungen ein Problem darstellen.Dieser kleine Formfaktor beeinträchtigt weder Leistung noch Haltbarkeit.

Sowohl die R07- als auch die Excelon-Serie sind mit einem niedrigen Drehmoment, einem nicht aufsteigenden Einstellknopf mit einem Snap-Action-Mechanismus ausgestattet.der Knopf sperrt die Druckstellung sicher, um versehentliche Veränderungen zu vermeiden.

Diese Regler ermöglichen die Werkzeugfreie Demontage und ermöglichen eine einfache Wartung ohne das Entfernen des Geräts aus der Luftleitung.

Die R18-Serie bietet eine pilotgesteuerte Variante, die die Druckregulierung an schwer zugänglichen Stellen unterstützt.Diese Remote-Pilot-Installationsoption verbessert die Benutzerfreundlichkeit in komplexen pneumatischen Systemen.

Die R18-Serie bietet einen außergewöhnlich hohen Erleichterungsfluss und sorgt bei Bedarf für eine schnelle Verringerung des Drucks nachgelagert.

Die R17-Serie bietet Durchflussraten von bis zu 441 SCFM, während die R18-Serie Durchflussraten von bis zu 2000 SCFM unterstützt und damit hohe pneumatische Anwendungen effektiv abdeckt.

Unsere Regler decken einen breiten Druckbereich ab, um verschiedenen Bedürfnissen gerecht zu werden: R07 arbeitet von 0,3 bis 7 bar; R72G, R73G und R74G arbeiten bis zu 10 bar; R17 unterstützt bis zu 8,5 bar; und R18 erreicht bis zu 17 bar.

Die Temperaturverträglichkeit ist ebenfalls groß, wobei R07 zwischen -20°C und +65°C, R72G zwischen -34°C und +65°C, R73G/R74G zwischen -34°C und +80°C und R18 zwischen -20°C und +80°C funktioniert.

Zur Gewährleistung der Langlebigkeit und Korrosionsbeständigkeit werden die Reglerkörper aus hochwertigen Materialien hergestellt: Zink wird bei den Modellen R07 und R72G verwendet, während Aluminium bei den Modellen R73G, R74G, R17 verwendet wird.und der R18-Serie.

Standard-NBR-Dichtungen (Nitrildichtungen) werden verwendet, um eine zuverlässige Leistung bei Druckluft und inerten Gasen zu gewährleisten, um eine enge Dichtung und eine lange Lebensdauer zu gewährleisten.

Die vollständigen Durchflussmessvorrichtungen sind in das Design integriert, wodurch die Drucküberwachung ohne Einschränkung des Luftstroms möglich ist.

Abhängig vom Modell sind Druckmessgeräte entweder im Lieferumfang oder als optionales Zubehör erhältlich, wodurch die unterschiedlichen Überwachungsanforderungen flexibel erfüllt werden können.

Technische Parameter:

Anwendungen:

Eine präzise Druckregelung spielt eine entscheidende Rolle beim Betrieb von pneumatischen Aktoren, Zylindern und Ventilen, die in der gesamten Fertigungslinie eingesetzt werden.Sicherstellung einer genauen Regulierung erhöht Effizienz und Zuverlässigkeit in automatisierten Industrieprozessen.

Die Aufrechterhaltung einer regulierten Luftzufuhr ist für die optimale Leistung verschiedener pneumatischer Werkzeuge wie Luftschraubendreher, Schlagschlüssel und Sprühpistolen unerlässlich.Durch einen konstanten Druck wird sichergestellt, dass diese Werkzeuge effektiv und sicher funktionieren.

Geräte wie Formularfüllmaschinen, Etikettiersysteme und Kartongeräte benötigen einen stabilen Luftdruck, um reibungslos zu funktionieren.Eine ordnungsgemäße Regulierung trägt zur Aufrechterhaltung der Verpackungsqualität und der Produktionsgeschwindigkeit bei.

In der Lebensmittel- und Getränkeindustrie ist für Verpackungs- und Verarbeitungsmaschinen saubere und präzise kontrollierte Luft von entscheidender Bedeutung, um die Hygieneanforderungen zu wahren und die Produktintegrität zu gewährleisten.

Systeme wie Fördermaschinen, Pick-and-Place-Maschinen und Vakuumbehandlungsanlagen profitieren erheblich von einer genauen Druckregelung.Dies gewährleistet eine gleichbleibende Bewegung und Handhabung der Materialien in der gesamten Produktionslinie.

Die Luftregelung ist für Textilmaschinen, die beim Weben, Stricken und Garnverarbeiten eingesetzt werden, notwendig.

In Automobilmontageanlagen unterstützen regulierte Luftversorgungen Lackierbetriebe, Montagewerkzeuge und Prüfgeräte.Eine zuverlässige Drucksteuerung trägt dazu bei, die Effizienz und Präzision der Fahrzeugproduktion zu verbessern.

Die R18-Pilotanlagen sind für die Druckanlage an schwer zugänglichen Orten konzipiert und sorgen auch in abgelegenen oder schwierigen Umgebungen für eine stabile Leistung.

Excelon-Modulregler ermöglichen die Erzeugung mehrerer regulierter Drucke aus einer einzigen Luftzufuhr.Diese Modularität vereinfacht komplexe pneumatische Systeme durch die Konsolidierung der Druckregelung.

Für jede Anwendung, die eine präzise und stabile Regulierung von Druckluft oder inerten Gasen erfordert, sind zuverlässige Druckregelungslösungen unerlässlich.Diese Systeme unterstützen eine breite Palette von pneumatischen Operationen in verschiedenen Branchen.

Unterstützung und Dienstleistungen:

Unsere Pneumatic Filter Regulator Lubricator (FRL) Einheiten sind so konzipiert, dass sie die optimale Leistung und Langlebigkeit Ihrer pneumatischen Systeme gewährleisten, indem sie eine saubere, regulierte und geschmierte Luftversorgung bieten.Richtige Einrichtung, Wartung und Fehlerbehebung sind unerlässlich, um die Effizienz und Zuverlässigkeit dieser Produkte zu maximieren.

Einrichtung:Stellen Sie sicher, dass die FRL-Einheit in der richtigen Luftströmungsrichtung installiert ist, die durch den Pfeil auf der Karosserie angezeigt wird.Verwenden Sie geeignete Ausrüstungen und vermeiden Sie Überspannung, um Schäden zu vermeiden.

Betrieb:Der Filter entfernt Verunreinigungen und Feuchtigkeit aus der Druckluft.Der Schmierstoff fügt eine kontrollierte Menge Öl in den Luftstrom hinzu, um nachgelagerte Komponenten zu schmieren.

Instandhaltung:Überprüfen und entleeren Sie regelmäßig die Filterschüssel, um das angesammelte Wasser und Schmutz zu entfernen; füllen Sie den Schmierstoffbehälter mit dem empfohlenen Luftöl, bevor es trocknet.Die Dichtungen und Bauteile müssen regelmäßig auf Verschleiß oder Beschädigung überprüft und bei Bedarf ersetzt werden..

Fehlerbehebung:Wenn der Luftdruck sinkt, prüfen Sie, ob die Filter verstopft oder undicht sind.Unstabiler Ausgangsdruck kann korrigiert werden, indem der Reglerknopf angepasst oder die innere Membran auf Schäden untersucht wird.

Sicherheitsvorkehrungen:Vor der Wartung muss das System immer gedrückt werden; nur empfohlene Ersatzteile und Schmierstoffe werden verwendet.Befolgen Sie alle örtlichen Sicherheitsvorschriften und Richtlinien bei der Arbeit mit pneumatischen Geräten.

Weitere Unterstützung und detaillierte technische Informationen finden Sie im Produkthandbuch oder kontaktieren Sie Ihren autorisierten Händler.

Verpackung und Versand:

Produktverpackung:Der Pneumatische Filterregulator-Schmierstoff ist sicher in eine langlebige, hochwertige Kartonschachtel verpackt, um den Schutz während des Transports zu gewährleisten.Jede Einheit ist in antistatische Blasenfolie gewickelt, um Schäden durch Stoß oder Vibrationen zu vermeidenDie Verpackung enthält eine klare Etikettierung mit Produktspezifikationen, Handhabungsanweisungen und Sicherheitsinformationen.Ein Gebrauchsanleitung und eine Garantie-Karte sind zur Benutzerfreundlichkeit im Paket enthalten..

Versand:Das Produkt wird mit zuverlässigen Kurierdiensten versandt, bei denen für alle Bestellungen Nachverfolgungsmöglichkeiten zur Verfügung stehen.Es wird sorgfältig gehandhabt, um die Produktintegrität zu wahren, und innerhalb der voraussichtlichen Frist geliefertFür Großbestellungen werden die Einheiten in robusten Kartons mit einem geeigneten Polstermaterial verpackt, um Schäden zu vermeiden.Versorgung verschiedener Kundenbedürfnisse und Standorte- Internationale Sendungen entsprechen allen einschlägigen Einfuhr-/Exportvorschriften, um eine reibungslose Lieferung zu gewährleisten.
