Produktbeschreibung:

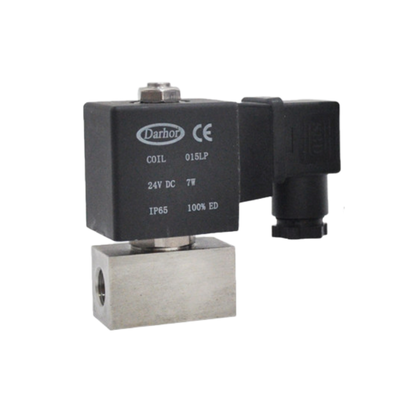

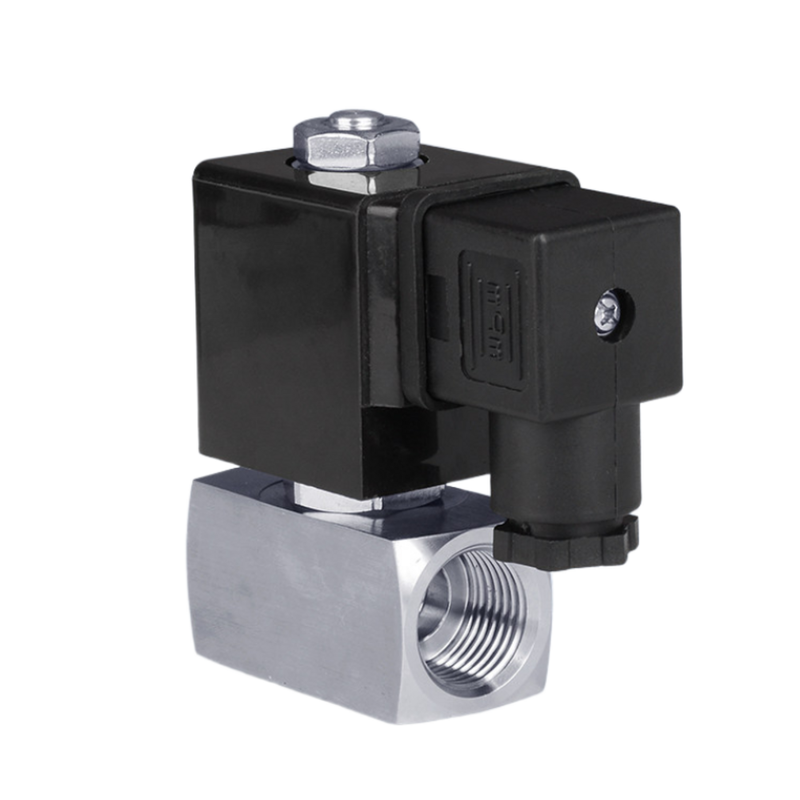

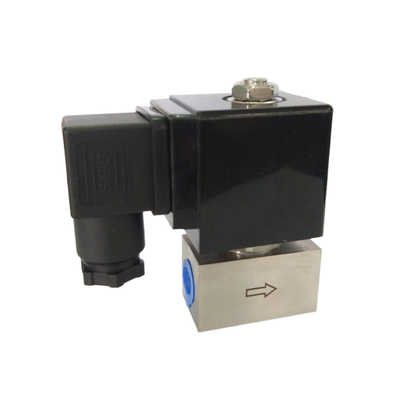

Bei der SH-Serie handelt es sich um ein normalerweise geschlossenes 2/2-Wege-Hochdruckmagnetventil, das für die zuverlässige EIN/AUS-Steuerung verschiedener Medien wie Luft, Wasser, Gas und andere neutrale Flüssigkeiten entwickelt wurde. Es kann Drücke von bis zu 300 bar (4.300 PSI) bewältigen und eignet sich daher für anspruchsvolle Anwendungen, die eine robuste Leistung erfordern.
Dieses vielseitige Sortiment umfasst sowohl direktwirkende als auch kolbengesteuerte Ventile. Direkt wirkende Modelle decken Öffnungsgrößen von DN1 bis DN5 ab und arbeiten effektiv ab einem Differenzdruck von Null. Im Gegensatz dazu sind kolbengesteuerte Modelle für Öffnungsgrößen von DN10 bis DN25 geeignet und erfordern einen minimalen Differenzdruck, um zuverlässig zu schalten, was eine optimale Steuerung bei unterschiedlichen Durchflussanforderungen bietet.
Die SH-Serie besteht aus einem robusten Gehäuse aus Edelstahl 304 und ist mit PTFE-Dichtungen ausgestattet. Sie gewährleistet hervorragende Korrosionsbeständigkeit, Dichtheit und lange Haltbarkeit auch in Umgebungen mit extremen Drücken. Das Ventil ist mit Anschlussgrößen von 1/4″ bis 1″ und Öffnungsdurchmessern zwischen 1 mm und 25 mm erhältlich und bietet eine anpassbare Durchflussregelung mit Cv-Werten von 0,04 bis 11,0.
Die in Ningbo, China, hergestellte SH-Serie verfügt über eine Produktionskapazität von 20.000 Einheiten pro Woche und hat sich weltweit als zuverlässige und hochwertige Wahl für Hochdrucksysteme etabliert.
Merkmale:
Hochdruckfähigkeit
Dieses Ventil ist für anspruchsvolle Hochdruckanwendungen konzipiert und verfügt über einen maximalen Arbeitsdruck von bis zu 300 bar (4.300 PSI). Dadurch eignet es sich für Umgebungen, in denen eine robuste Druckbeständigkeit unerlässlich ist.
Duale Betriebsmodi
Es bietet zwei Betriebsmodi zur Anpassung an verschiedene Düsengrößen. Bei kleineren Nennweiten von DN1 bis DN5 arbeitet das Ventil ab einem Differenzdruck von Null im direkt wirkenden Modus. Für größere Öffnungen von DN10 bis DN25 wird ein kolbengesteuerter Mechanismus verwendet.
2/2-Wege-Funktion, normalerweise geschlossen
Ausgestattet mit einem Federrückstellmechanismus bleibt das Ventil im stromlosen Zustand geschlossen und gewährleistet so einen ausfallsicheren Betrieb. Diese normalerweise geschlossene Funktion sorgt für Sicherheit und Zuverlässigkeit in kritischen Systemen.
Gehäuse aus Edelstahl 304
Der Ventilkörper besteht aus hochwertigem Edelstahl 304 und bietet außergewöhnliche Korrosionsbeständigkeit und strukturelle Haltbarkeit. Diese robuste Bauweise garantiert eine langfristige Leistung auch unter rauen Umgebungsbedingungen.
PTFE-Dichtungsmaterial
Für eine hervorragende Dichtigkeit werden hochwertige PTFE-Dichtungen verwendet. Diese Dichtungen weisen außerdem eine hervorragende chemische Beständigkeit und thermische Stabilität auf und verbessern so die Wirksamkeit des Ventils in einem breiten Anwendungsspektrum.
Großer Düsenbereich
Das Ventil ist mit Öffnungsgrößen von 1 mm bis 25 mm und Cv-Werten zwischen 0,04 und 11,0 erhältlich und ermöglicht eine präzise Durchflussregelung und Anpassungsfähigkeit an verschiedene Betriebsanforderungen.
Großer Portgrößenbereich
Für eine flexible Systemintegration wird das Ventil in mehreren Anschlussgrößen angeboten, darunter 1/4″, 3/8″, 1/2″, 3/4″ und 1″, was die Kompatibilität mit verschiedenen Rohrleitungskonfigurationen ermöglicht.
Mehrere Spannungsoptionen
Zur Anpassung an unterschiedliche Steuerungssysteme unterstützt das Ventil eine Vielzahl von Spannungsoptionen: 12 VDC, 24 VDC, 24 VAC, 110 VAC und 220 VAC bei 50/60 Hz, was eine große Vielseitigkeit bei der elektrischen Integration bietet.
Hohe Produktionskapazität
Mit einer starken Produktionskapazität von 20.000 Stück pro Woche und bis zu 100.000 Stück monatlich ist eine zuverlässige Versorgung bei Großaufträgen gewährleistet, was es zu einer zuverlässigen Wahl für den Großeinkauf macht.
Technische Parameter:
| Arbeitsdruck |
0 bis 300 bar |
| Stromspannung |
12 VDC, 24 VDC, 24 VAC, 110 VAC, 220 VAC |
| Funktion |
2-Wege, normalerweise geschlossen |
| Betrieb |
Direktes Handeln |
| Portgröße |
1/4'' |
| Dichtungsmaterial |
PTFE |
| Körpermaterial |
Edelstahl 304 |
| Öffnungsgröße |
1mm |
Anwendungen:
Hydraulische Systeme
Hydrauliksysteme sind für die Steuerung der Hochdruckhydraulik in verschiedenen Industriemaschinen und -geräten unerlässlich. Diese Systeme sorgen für eine effiziente Kraftübertragung und präzise Bewegungssteuerung bei Schwerlastanwendungen.
Pneumatische Systeme
Bei pneumatischen Systemen handelt es sich um die Regulierung von Hochdruckluft und -gasen, die in Automatisierungs- und Verarbeitungslinien eine wichtige Rolle spielen. Sie ermöglichen einen schnellen und zuverlässigen Betrieb in zahlreichen industriellen Prozessen.
Wasserstrahlschneiden
Diese Technologie nutzt die EIN/AUS-Steuerung von Hochdruckwasserströmen für Schneid- und Reinigungszwecke. Das Wasserstrahlschneiden zeichnet sich durch seine Präzision und Vielseitigkeit bei unterschiedlichen Materialien aus.
Öl- und Gasindustrie
Im Öl- und Gassektor ist die Kontrolle von Hochdruckflüssigkeiten und -gasen während der Förder-, Verarbeitungs- und Verteilungsphasen von entscheidender Bedeutung. Fortschrittliche Systeme sorgen für einen sicheren und effizienten Umgang mit diesen Ressourcen.
Chemische Verarbeitung
Chemieanlagen benötigen eine spezielle Flüssigkeitskontrolle für den Umgang mit korrosiven und unter hohem Druck stehenden Substanzen. Robuste Steuerungssysteme tragen dazu bei, die Sicherheit zu gewährleisten und die Verarbeitung in diesen anspruchsvollen Umgebungen zu optimieren.
Testen und Messen
Druckprüfstände und Kalibriergeräte sind auf eine präzise Hochdrucksteuerung angewiesen, um Genauigkeit und Zuverlässigkeit in verschiedenen Messanwendungen sicherzustellen.
Industrieausrüstung
Die Kontrolle von Hochdruckflüssigkeiten ist in Fertigungs- und Verarbeitungsmaschinen von grundlegender Bedeutung und trägt zu einer höheren Produktivität und Betriebsstabilität bei.
Forschungslabore
Forschungslabore nutzen häufig Präzisionssysteme zur Flüssigkeitssteuerung, um Hochdruck-Versuchsaufbauten zu ermöglichen und so genaue wissenschaftliche Untersuchungen und Innovationen zu ermöglichen.
Support und Dienstleistungen:
Unser pneumatisches Magnetventilprodukt ist darauf ausgelegt, in verschiedenen industriellen Anwendungen zuverlässige und effiziente Leistung zu liefern. Für den technischen Support bieten wir umfassende Unterstützung, einschließlich Installationsanleitungen, Fehlerbehebung und Wartungstipps, um einen optimalen Betrieb des Ventils sicherzustellen.
Wir bieten eine detaillierte Produktdokumentation, einschließlich Datenblättern, Benutzerhandbüchern und Schaltplänen, um Ihnen das Verständnis der Spezifikationen und die korrekte Verwendung des Ventils zu erleichtern. Bei technischen Problemen steht Ihnen unser Support-Team bei der Diagnose von Problemen im Zusammenhang mit elektrischen Anschlüssen, Luftdruckkompatibilität und Ventilbetätigung zur Seite.
Darüber hinaus bieten wir Reparatur- und Austauschdienste für defekte Komponenten an, die unter die Garantie fallen. Um die Lebensdauer des Ventils zu verlängern und eine gleichbleibende Leistung zu gewährleisten, werden regelmäßige Wartungsarbeiten empfohlen. Unsere Experten können auch Anpassungsoptionen anbieten, um das Ventil an Ihre spezifischen Anwendungsanforderungen anzupassen.
Für fortlaufenden Support empfehlen wir Ihnen, Ihr Produkt zu registrieren, um Updates zu Software, Firmware und neuen Produktversionen zu erhalten. Wir sind bestrebt, sicherzustellen, dass Sie mit unserem pneumatischen Magnetventil und unseren Supportleistungen rundum zufrieden sind.
Verpackung und Versand:
Produktverpackung und Versand
Jedes pneumatische Magnetventil wird sorgfältig verpackt, um den Schutz vor Transportschäden zu gewährleisten. Das Ventil wird zunächst in antistatische Luftpolsterfolie eingewickelt, um elektrostatische Entladungen und physische Stöße zu verhindern. Anschließend wird es in einen stabilen Karton mit zusätzlichen Polstermaterialien wie Schaumstoffeinlagen oder Erdnüssen gelegt, um das Produkt fest an seinem Platz zu halten.
Die Außenverpackung ist deutlich mit Produktdetails, Handhabungsanweisungen und Versandinformationen gekennzeichnet, um eine reibungslose Logistik und Handhabung zu ermöglichen. Bei Großbestellungen werden die Ventile in größeren Kartons mit einzelnen Fächern oder Trennwänden verpackt, um Kollisionen zwischen den Einheiten zu vermeiden.
Wir bieten verschiedene Versandoptionen an, darunter Standard-, Express- und Frachtdienste, um den Kundenanforderungen gerecht zu werden. Alle Sendungen enthalten Informationen zur Sendungsverfolgung und wir arbeiten mit zuverlässigen Spediteuren zusammen, um eine pünktliche und sichere Lieferung der pneumatischen Magnetventile an Ihren angegebenen Bestimmungsort zu gewährleisten.
Spezielle Verpackungswünsche oder internationale Versandvereinbarungen können auf Anfrage berücksichtigt werden. Für individuelle Verpackungslösungen oder Versandanfragen wenden Sie sich bitte an unseren Kundenservice.
