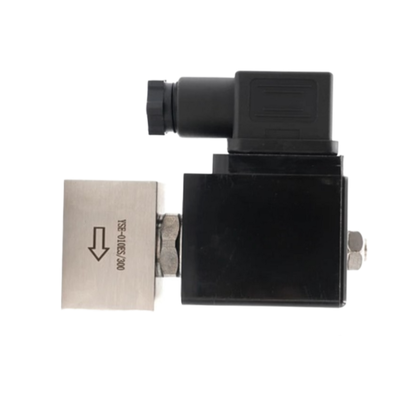

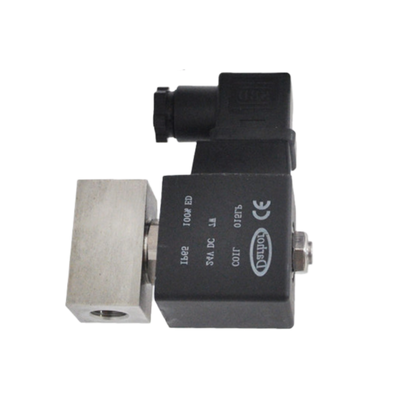

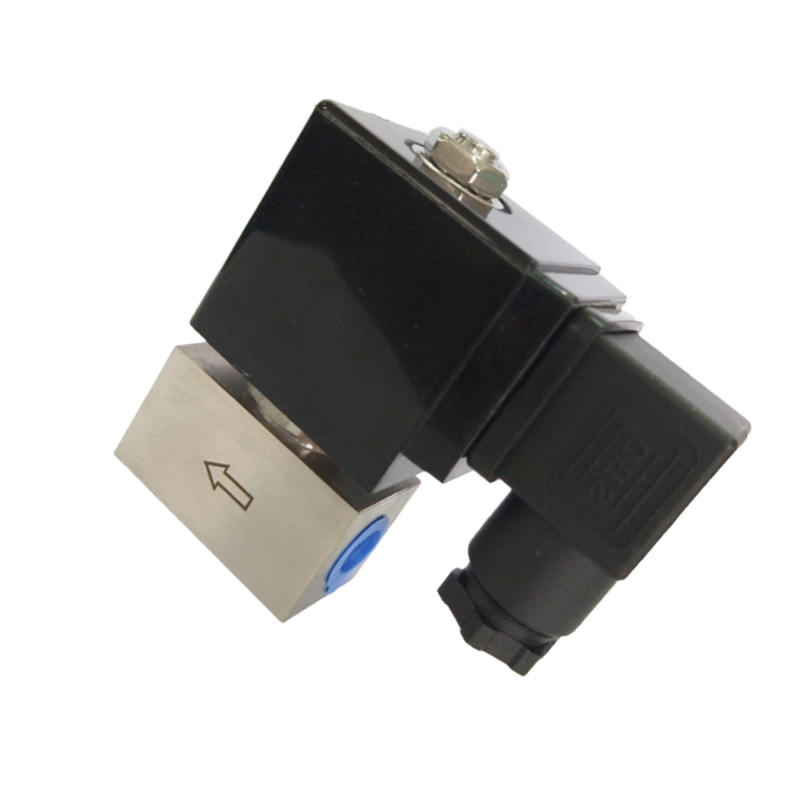

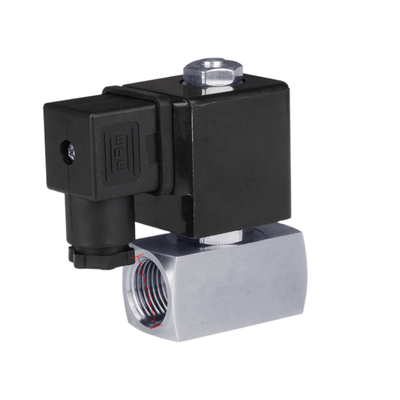

Beschreibung des Produkts:
Die SH-Serie ist ein 2/2-Wege-normal geschlossenes Hochdruck-Solenoidventil, das eine zuverlässige Ein-/Aussteuerung für eine Vielzahl von Medien wie Luft, Wasser, Gas und andere neutrale Flüssigkeiten bietet.Es kann Druck bis zu 300 bar verarbeiten (4,300 PSI), so daß es für anspruchsvolle industrielle Anwendungen geeignet ist.
Diese vielseitige Ventilreihe bietet je nach Öffnungsgröße zwei Betriebsmöglichkeiten.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 WFür größere Öffnungsgrößen von DN10 bis DN25 wird das Ventil mit Kolbenpiloten betrieben, was einen minimalen Differenzdruck erfordert, um eine zuverlässige Schaltleistung zu gewährleisten.
Die Ventile der SH-Serie sind aus einem robusten Stahlgehäuse aus 304 und mit PTFE-Dichtungsmaterial ausgestattet und bieten eine außergewöhnliche Langlebigkeit und Korrosionsbeständigkeit.Diese Eigenschaften sorgen auch unter extremen Druckbedingungen für eine undichte Leistung, wodurch das Ventil in kritischen Umgebungen sehr zuverlässig ist.
Die SH-Serie ist in Portgrößen von 1/4" bis 1′′ erhältlich und bietet Ohrungsdurchmesser von 1 mm bis 25 mm, was flexible Durchflusssteuerungsoptionen mit Cv-Werten zwischen 0,04 und 11 bietet.0Die in Ningbo, China, hergestellte Produktionskapazität beträgt bis zu 20.000 Einheiten pro Woche, was ihre breite Akzeptanz und Zuverlässigkeit in Hochdrucksystemen auf der ganzen Welt unterstreicht.
Eigenschaften:
Hochdruckkapazität:Dieses Ventil ist für anspruchsvolle Hochdruckanwendungen mit einem maximalen Arbeitsdruck von bis zu 300 bar (4,300 PSI) ausgelegt.Sie gewährleistet robuste Leistung unter intensiven Betriebsbedingungen.
Doppelbetriebsmodus:Das Ventil ist vielseitig konzipiert und verfügt über zwei Betriebsmodi. Es fungiert als direkt wirkendes Ventil für kleine Öffnungen (DN1DN5) ab Nulldifferenzdruck,während größere Öffnungen (DN10 DN25) einen Kolbenpilotenmechanismus für eine effiziente Steuerung verwenden.
2/2 Weg Normal geschlossen Funktion:Ausgestattet mit einem Federrücklaufmechanismus bleibt das Ventil geschlossen, wenn es ausgeschaltet wird.
Karosserie aus Edelstahl 304Das Ventilkörper ist aus hochwertigem SS304-Edelstahl gefertigt und bietet eine hervorragende Korrosionsbeständigkeit und eine zuverlässige Strukturintegrität.Dies macht es für den langfristigen Gebrauch auch in rauen und ätzenden Umgebungen geeignet.
PTFE-Dichtungsmaterial:Mit hochleistungsfähigen PTFE-Dichtungen bietet das Ventil eine ausgezeichnete Dichtheit, chemische Beständigkeit und thermische Stabilität.Gewährleistung eines zuverlässigen Betriebs in einer Vielzahl von Stoffen und Temperaturen.
Weite Öffnungsbreite:Das Produkt ist mit Öffnungsgrößen von 1 mm bis 25 mm erhältlich, begleitet von Cv-Werten von 0,04 bis 11.0Diese Vielfalt ermöglicht eine präzise, auf verschiedene Anwendungsbedürfnisse zugeschnittene Durchflussregelung.
Breiter Portgrößenbereich:Die Portgrößen umfassen Optionen wie 1/4", 3/8", 1/2", 3/4" und 1" und bieten eine flexible Integration mit verschiedenen Systemen und Rohrkonfigurationen.
Mehrfachspannungsoptionen:Um verschiedenen Steuerungssystemen gerecht zu werden, unterstützt das Ventil mehrere Spannungseingänge, einschließlich 12VDC, 24VDC, 24VAC, 110VAC und 220VAC (50/60Hz), was die Kompatibilität in einer breiten Palette von Einstellungen gewährleistet.
Hohe Produktionskapazität:Der Produktionsprozess verfügt über eine hohe Produktionskapazität, mit der Fähigkeit, 20.000 Stück pro Woche und bis zu 100.000 Stück pro Monat zu produzieren,Gewährleistung einer zuverlässigen Versorgung auch bei Großaufträgen.
Technische Parameter:
| Funktion |
2 Normalerweise geschlossen |
| Größe der Öffnung |
1 mm |
| Dichtungsmaterial |
PTFE |
| Betrieb |
Direktes Handeln |
| Körpermaterial |
Edelstahl 304 |
| Portgröße |
Ein Viertel Fuß |
| Arbeitsdruck |
0 bis 300 Bar |
| Spannung |
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. |
| Modell Nr. |
Größe der Öffnung (mm) |
Portgröße (Zoll) |
Lebenslauf |
Betriebsdruckbereich (Bar) |
| Normalerweise geschlossen |
Normal geöffnet |
220VAC |
24VDC |
| SH-010ES |
1 |
Ein Viertel, drei Achtel |
0.04 |
0 bis 300 |
0 bis 150 |
0 bis 150 |
| SH-015ES |
1.2 |
0.08 |
0 bis 250 |
0 bis 120 |
0 bis 60 |
| SH-020ES |
2 |
0.15 |
0 bis 180 |
0 bis 70 |
0 bis 35 |
| SH-025ES |
2.5 |
0.2 |
0 bis 110 |
0 bis 45 |
0 bis 20 |
| SH-030ES |
3 |
0.25 |
0 bis 80 |
0 bis 40 |
0 bis 15 |
| SH-040ES |
4 |
0.6 |
0 bis 40 |
0 bis 15 |
0 bis 5 |
| SH-050ES |
5 |
0.9 |
0 bis 25 |
0 bis 8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6 bis 160 |
6 bis 120 |
6 bis 50 |
| SH-15ES |
15 |
Ein halbes Zoll. |
4.7 |
| SH-20ES |
20 |
3/4 Zoll. |
7 |
| SH-25ES |
25 |
1 " |
11 |
Anwendungen:
Hydraulische Systeme
Diese Systeme sind für die hochdruckige hydraulische Steuerung konzipiert, die häufig in Industrieanlagen und verschiedenen Arten von Geräten eingesetzt wird.Sie sorgen für einen effizienten und zuverlässigen Betrieb unter schwierigen Bedingungen.
Pneumatische Systeme
Pneumatische Systeme betreffen die Steuerung von Hochdruckluft und Gasen und spielen eine entscheidende Rolle bei der Automatisierung und Verarbeitung von Anlagen in vielen Branchen.Sie bieten eine schnelle und reaktionsschnelle Steuerung für verschiedene mechanische Prozesse.
Wasserstrahlschneiden
Diese Anwendung konzentriert sich auf die ON/OFF-Steuerung von Hochdruckwasserstrahlen, die für Schneid- und Reinigungsaufgaben verwendet werden.Die Präzisionssteuerung ermöglicht effektive und saubere Operationen in verschiedenen Materialien und Oberflächen.
Öl- und Gasindustrie
In der Öl- und Gasindustrie ist die Steuerung von Hochdruckflüssigkeiten und -gasen während der gesamten Extraktions-, Verarbeitungs- und Vertriebsphasen unerlässlich.Die Systeme sind so konzipiert, dass sie extremen Bedingungen standhalten und gleichzeitig Sicherheit und Effizienz gewährleisten..
Chemische Verarbeitung
Chemiebetriebe benötigen spezielle Geräte, um korrosive und Hochdruckflüssigkeiten zu behandeln..
Prüfung und Messung
Druckprüfgeräte und Kalibriergeräte setzen auf eine genaue Hochdrucksteuerung, um die Leistung verschiedener Geräte und Systeme zu überprüfen und aufrechtzuerhalten.
Industrieausrüstung
Die Hochdruckfluidkontrolle ist in der Fertigung und Verarbeitung von Maschinen von grundlegender Bedeutung und ermöglicht einen reibungslosen und konsistenten Betrieb in verschiedenen industriellen Anwendungen.
Forschungslaboratorien
Forschungslabore benötigen häufig eine genaue Flüssigkeitskontrolle in experimentellen Hochdruck-Setups, um präzise und kontrollierte wissenschaftliche Studien durchzuführen.
Unterstützung und Dienstleistungen:
Unser Pneumatik-Solenoidventil wird von einem speziellen technischen Support-Team unterstützt, das sich für eine optimale Leistung und Kundenzufriedenheit einsetzt.Wir bieten umfassende Dienstleistungen an, einschließlich Installationsberatung, Hilfe bei der Fehlerbehebung, Beratung bei der routinemäßigen Wartung und Anpassungsunterstützung, um spezifischen Anwendungsanforderungen gerecht zu werden.
Technischer Support steht zur Verfügung, um bei der Diagnose und Lösung von Betriebsproblemen zu helfen, indem detaillierte Erläuterungen und Schritt-für-Schritt-Anweisungen bereitgestellt werden.Steuereinstellungen, und Kompatibilitätsanfragen, um die Effizienz und Zuverlässigkeit des Ventils in Ihrem pneumatischen System zu maximieren.
Zusätzlich zur direkten technischen Unterstützung bieten wir umfangreiche Dokumentationen wie Benutzerhandbücher, Datenblätter und Anwendungsnotizen, die Produktspezifikationen, Verkabelungsdiagramme,und SicherheitsvorkehrungenDiese Informationen helfen den Nutzern, die Merkmale des Produkts besser zu verstehen und erleichtern eine ordnungsgemäße Handhabung und Verwendung.
Wir bieten auch Schulungen und Workshops an, die darauf abzielen, die Benutzer und das Wartungspersonal über bewährte Verfahren für die Installation, den Betrieb, dieund vorbeugende Wartung des pneumatischen MagnetventilsDiese Dienste verlängern die Lebensdauer der Produkte und reduzieren die Ausfallzeiten.
Für die kontinuierliche Unterstützung empfehlen wir regelmäßige Wartungskontrollen und den rechtzeitigen Austausch von Verschleißteilen, um eine gleichbleibende Leistung der Ventile zu gewährleisten.Unser Service-Team kann Anleitungen für Wartungspläne geben und echte Ersatzteile liefern.
Wählen Sie unser Pneumatisches Magnetventil mit Zuversicht, in dem Wissen, dass professionelle technische Unterstützung und umfassende Dienstleistungen zur Verfügung stehen, um Sie bei jedem Schritt zu unterstützen.
Verpackung und Versand:
Produktverpackung:
Das Pneumatik-Solenoidventil ist sorgfältig verpackt, um einen maximalen Schutz während des Transports zu gewährleisten.Jedes Ventil wird in einen antistatischen Beutel gelegt und mit Schaumstoff-Einsätzen gepolstert, um Schäden durch Stoß und Vibrationen zu verhindernDas Produkt wird dann in eine robuste Wellpappenbox mit einer klaren Kennzeichnung für eine einfache Identifizierung eingeschlossen.Verpackungsmaterialien sind möglichst umweltfreundlich und recycelbar.
Versand:
Wir bieten zuverlässige Versandmöglichkeiten, um das Pneumatische Magnetventil schnell und sicher an Ihren Standort zu liefern.Alle Pakete werden während des gesamten Logistikprozesses sicher versiegelt und sorgfältig behandelt.Die Versandmethoden umfassen Standard-Bodenversand, beschleunigte Luftfracht und internationale Versand auf der Grundlage der Kundenanforderungen.Nachverfolgungsinformationen werden bei Versand zur Verfügung gestellt, um Sie über Ihren Bestellstatus auf dem Laufenden zu halten.
