Produktbeschreibung:

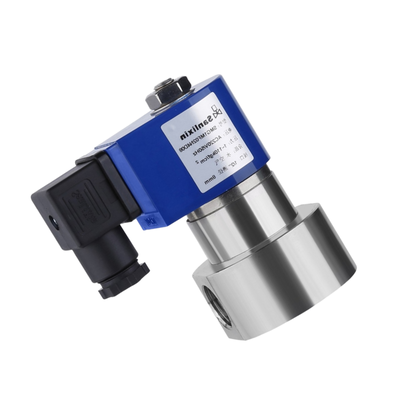

Bei der H4S-Serie handelt es sich um ein direktwirkendes 2/2-Wege-Magnetventil mit normalerweise geschlossenem Ausgang, das speziell für Flüssigkeitssteuerungsaufgaben mit ultrahohem Druck bis zu 700 bar (10.000 PSI) entwickelt wurde. Es ist so konzipiert, dass es zuverlässige EIN/AUS-Schaltfunktionen für verschiedene Medien bietet, darunter Luft, Wasser, Gas und andere neutrale Flüssigkeiten.
Dieses Ventil zeichnet sich durch hervorragende Leistung selbst in den anspruchsvollsten Hochdruckumgebungen aus. Sein direkt wirkender Mechanismus garantiert einen zuverlässigen Betrieb ab einem Differenzdruck von Null und eignet sich daher besonders für Anwendungen, die eine präzise Steuerung über den gesamten Druckbereich erfordern.
Das Ventil der H4S-Serie besteht aus einem robusten Gehäuse aus Edelstahl 316 und verfügt über fortschrittliche Dichtungsmaterialien wie PEEK und PCTFE. Diese Eigenschaften gewährleisten außergewöhnliche Haltbarkeit, Korrosionsbeständigkeit und leckagefreie Leistung unter extremen Druckbedingungen.
Dieses Ventil ist mit Anschlussgrößen von 1/8″ und 1/4″ erhältlich und mit einer 0,5-mm-Öffnung ausgestattet. Es ermöglicht eine genaue Durchflussregelung, die durch einen Cv-Wert von 0,02 hervorgehoben wird. Die in Ningbo, China, hergestellte H4S-Serie ist weltweit für ihre hohe Qualität und Zuverlässigkeit in Ultrahochdrucksystemen bekannt.
Merkmale:
Das Ventil verfügt über eine Ultrahochdruckfähigkeit mit einem maximalen Arbeitsdruck von bis zu 700 bar (10.000 PSI). Dies macht es ideal für den Einsatz in anspruchsvollen Hochdruckanwendungen, bei denen Zuverlässigkeit und Haltbarkeit von entscheidender Bedeutung sind.
Das Ventil verfügt über einen direkt wirkenden Betrieb und verfügt über einen Federrückstellmechanismus, der die Funktionalität auch bei einem Differenzdruck von Null (0 bar) ermöglicht. Dieses Design gewährleistet eine konstante und zuverlässige Leistung über den gesamten Druckbereich.
Seine normalerweise geschlossene 2/2-Wege-Funktion wird durch das Federrückstellsystem aufrechterhalten, das das Ventil im stromlosen Zustand sicher geschlossen hält. Dieser ausfallsichere Betrieb erhöht die Sicherheit und verhindert einen unbeabsichtigten Flüssigkeitsfluss.
Das aus hochwertigem Edelstahl 316 gefertigte Ventilgehäuse bietet außergewöhnliche Korrosionsbeständigkeit und strukturelle Festigkeit. Diese robuste Materialauswahl unterstützt den langfristigen Einsatz in rauen und korrosiven Umgebungen.
Der Einsatz fortschrittlicher Dichtungsmaterialien wie PEEK und PCTFE sorgt für hervorragende Dichtheit und hervorragende chemische Beständigkeit. Diese Dichtungen funktionieren zuverlässig unter extremen Druck- und Temperaturbedingungen.
Mit einer präzisen Durchflussregelung verfügt das Ventil über eine Öffnungsgröße von 0,5 mm und einen Cv-Wert von 0,02, was eine genaue und wiederholbare Regulierung des Flüssigkeitsdurchflusses ermöglicht.
Das auf Kompaktheit ausgelegte Ventil ist in den Anschlussgrößen 1/8″ und 1/4″ erhältlich und eignet sich daher für Installationen mit begrenztem Platzangebot.
Das Ventil unterstützt eine Vielzahl von Spannungsoptionen, darunter 12 VDC, 24 VDC, 24 VAC, 110 VAC und 220 VAC (50/60 Hz), und ermöglicht so die Kompatibilität mit verschiedenen Steuerungssystemen.
Dank einer hohen Produktionskapazität von 500.000 Einheiten pro Jahr und 20.000 Einheiten pro Monat gewährleistet der Hersteller eine zuverlässige Versorgung, um den Bedarf an Großbestellungen zu decken.
Technische Parameter:
| Funktion |
2-Wege, normalerweise geschlossen |
| Betrieb |
Direktbetrieben |
| Körpermaterial |
Edelstahl 316 |
| Arbeitsdruck |
700 Bar |
| Portgröße |
1/8'', 1/4'' |
| Arbeitsmedien |
Luft, Wasser, Gas, Flüssigkeit usw |
| Dichtungsmaterial |
PEEK, PTCFE |
| Öffnungsgröße |
0,5 mm |
Anwendungen:
Hydraulische Systeme
Bei diesen Systemen handelt es sich um eine Ultrahochdruck-Hydrauliksteuerung, die in großem Umfang in Industriemaschinen und -geräten eingesetzt wird. Sie gewährleisten präzise und zuverlässige Leistung in anspruchsvollen Umgebungen.
Pneumatische Systeme
Die Steuerung von Luft und Gas unter hohem Druck ist in pneumatischen Systemen von entscheidender Bedeutung, insbesondere in Automatisierungs- und Verarbeitungslinien. Diese Technologie steigert die Effizienz und Genauigkeit verschiedener Herstellungsprozesse.
Wasserstrahlschneiden
Das Wasserstrahlschneiden nutzt die EIN/AUS-Steuerung von Ultrahochdruckwasser, was für Schneid- und Reinigungsanwendungen unerlässlich ist. Diese Methode bietet eine saubere und präzise Alternative zu herkömmlichen Schneidtechniken.
Öl- und Gasindustrie
Der Öl- und Gassektor ist bei der Gewinnung, Verarbeitung und Verteilung von Ressourcen auf Hochdruck-Flüssigkeits- und Gaskontrolle angewiesen. Robuste Steuerungssysteme sind für die Aufrechterhaltung der Sicherheit und Betriebsintegrität von entscheidender Bedeutung.
Chemische Verarbeitung
Chemieanlagen erfordern ein effektives Management korrosiver und unter hohem Druck stehender Flüssigkeiten. Spezielle Flüssigkeitskontrollsysteme tragen dazu bei, sichere und effiziente chemische Verarbeitungsvorgänge zu gewährleisten.
Testen und Messen
Druckprüfstände und Kalibriergeräte sind für Prüf- und Messanwendungen von grundlegender Bedeutung. Diese Geräte unterstützen die Genauigkeit und Zuverlässigkeit druckempfindlicher Instrumente.
Forschungslabore
In Forschungslaboren ist eine präzise Flüssigkeitskontrolle für Hochdruck-Versuchsaufbauten erforderlich. Dadurch können Wissenschaftler Experimente unter kontrollierten und wiederholbaren Bedingungen durchführen.
Medizinische Ausrüstung
Medizinische Geräte beinhalten häufig Hochdruck-Gas- und Flüssigkeitskontrollmechanismen. Diese sind für den sicheren und effektiven Betrieb von Diagnose- und Behandlungsgeräten von entscheidender Bedeutung.
Support und Dienstleistungen:
Unser pneumatisches Magnetventilprodukt ist darauf ausgelegt, eine zuverlässige und effiziente Steuerung des Luftstroms in verschiedenen industriellen Anwendungen zu ermöglichen. Um eine optimale Leistung sicherzustellen, bieten wir umfassenden technischen Support und Service.
Der technische Support umfasst Unterstützung bei Installation, Betrieb, Fehlerbehebung und Wartung des Magnetventils. Unsere Experten stehen Ihnen zur Verfügung, um Sie durch die Systemintegration zu begleiten, Ihnen bei der Optimierung der Ventileinstellungen zu helfen und eventuell auftretende technische Probleme zu lösen.
Wir bieten außerdem eine detaillierte Produktdokumentation, einschließlich Benutzerhandbüchern, Schaltplänen und Datenblättern, um die ordnungsgemäße Verwendung und Wartung des Ventils zu erleichtern.
Darüber hinaus bieten wir Reparatur- und Austauschdienste an, um Ausfallzeiten zu minimieren. Unser Team kann Ihnen bei der Diagnose von Problemen helfen und die besten Lösungen empfehlen, um die Effizienz Ihres Systems aufrechtzuerhalten.
Für kundenspezifische Lösungen bieten wir Beratungsdienste an, um pneumatische Magnetventilkonfigurationen anzupassen, die Ihren spezifischen Anwendungsanforderungen entsprechen.
Es stehen regelmäßige Wartungsprogramme zur Verfügung, um die Zuverlässigkeit und Leistung Ihrer pneumatischen Magnetventile langfristig sicherzustellen.
Unser Ziel ist es, Sie während des gesamten Produktlebenszyklus zu unterstützen und sicherzustellen, dass Ihre pneumatischen Steuerungssysteme reibungslos und effektiv funktionieren.
Verpackung und Versand:
Produktverpackung:Jedes pneumatische Magnetventil ist sorgfältig in einer schützenden Plastiktüte verpackt, um das Eindringen von Feuchtigkeit und Staub zu verhindern. Das Ventil wird dann in einen maßgeschneiderten Schaumstoffeinsatz gelegt, um Bewegungen und Beschädigungen während des Transports zu vermeiden. Mehrere Einheiten sind in einem stabilen Karton aus Wellpappe mit klarer Kennzeichnung einschließlich Produktmodell, Spezifikationen, Menge und Handhabungsanweisungen verpackt.
Versand:Der Versand unserer pneumatischen Magnetventile erfolgt über zuverlässige Kurierdienste, die eine pünktliche Lieferung gewährleisten. Abhängig von der Bestellgröße und den Kundenanforderungen bieten wir verschiedene Versandoptionen an, darunter Standard-, Express- und Frachtversand. Alle Sendungen enthalten Informationen zur Sendungsverfolgung und sind sicher verpackt, um den Handhabungs- und Transportbedingungen standzuhalten. Bei internationalen Sendungen wird besonders darauf geachtet, die Zollbestimmungen einzuhalten und eine sichere Ankunft am Zielort zu gewährleisten.
