Beschreibung des Produkts:

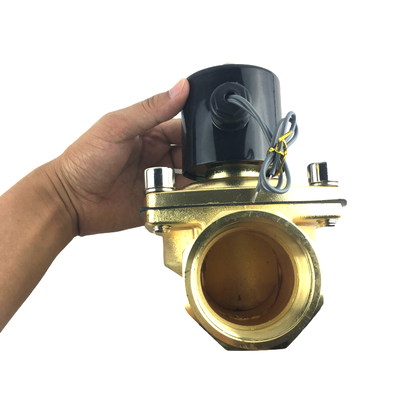

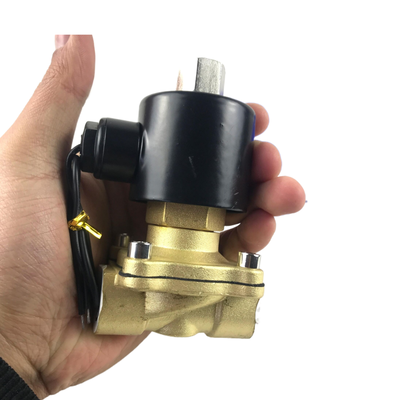

Die 2W-Serie, die die 2W UD- und 2W UW-Unterserie umfasst, ist ein leistungsstarkes, direkt wirkendes 2/2-Wege-Solenoidventil.Es ist so konzipiert, dass eine zuverlässige Ein-/Aussteuerung für verschiedene Flüssigkeiten wie WasserDie UD-Unterserie umfasst Standardportgrößen von G3/8" bis G1‐1/4", während die UW-Unterserie für größere Portgrößen von G1‐1/4" bis G2 bestimmt ist".so dass es für Anwendungen mit hohem Durchfluss ideal ist.
Dieses Ventil wurde mit Blick auf die Vielseitigkeit entwickelt und verfügt über eine direkt wirkende Membranstruktur, die es ermöglicht, ab Nulldruck (0 bar) zu arbeiten.Dieses einzigartige Design eliminiert die Notwendigkeit eines minimalen Differenzdruck, die eine schnelle Reaktionszeit und eine zuverlässige Leistung auch in Systemen mit niedrigem Druck oder Schwerkraftbetrieb gewährleisten.
Die 2W-Serie ist sowohl in der normalen geschlossenen (NC) als auch in der normalen offenen (NO) Konfiguration erhältlich, so dass sie an spezifische Systemanforderungen angepasst werden kann.Die Ventilkörpervarianten umfassen geschmiedetes Messing für die 2W-Version oder Edelstahl für die 2S-VarianteZusätzlich werden verschiedene Dichtungsmaterialien wie NBR (Standard), EPDM und FKM (Viton) angeboten, um unterschiedliche Medien und Temperaturbedingungen zu bewältigen.
Die von diesen Ventilen unterstützten Standardspannungen sind DC24V, AC110V, AC220V und AC380V. Auf Anfrage können auch benutzerdefinierte Spannungsoptionen bereitgestellt werden,eine größere Flexibilität bei der Anpassung an unterschiedliche Anwendungsbedürfnisse.
Eigenschaften:
Start unter Nulldruck
Das direkt wirkende Design ermöglicht es dem System, zuverlässig ab einem Druck von 0 bar zu arbeiten.
Hohe Durchflusskapazität
Die UW-Serie bietet eine Reihe von Öffnungsgrößen von 16 mm bis 50 mm. Mit Cv-Werten zwischen 4,8 und 48 gewährleisten diese Modelle einen effizienten Durchfluss und eine optimale Systemleistung.
Nachhaltiges Bauen
Das Produkt ist aus geschmiedetem Messing (2W) oder hochpräzisionsgegossenem Edelstahl (2S) gefertigt und bietet eine ausgezeichnete Korrosionsbeständigkeit und eine langlebige Haltbarkeit unter verschiedenen Betriebsbedingungen.
Mehrere Siegeloptionen
Standarddichtungen bestehen aus NBR, geeignet für Temperaturen zwischen -5°C und +80°C.EPDM- und FKM-Dichtungen (Viton) sind verfügbar, um höhere Temperaturen zu bewältigen und eine verbesserte chemische Kompatibilität zu gewährleisten.
Flexible Konfigurationen
Das Produkt ist sowohl in der Normalschließung (NC) als auch in der Normalschließung (NO) erhältlich, so dass es für eine Vielzahl von Systemanforderungen geeignet ist.
Vielseitige Spannungsoptionen
Das Produkt ist mit mehreren Stromversorgungen kompatibel und unterstützt Spannungen von DC24V, AC110V, AC220V und AC380V, die alle mit einer Toleranz von ± 10% ausgestattet sind und Anpassungsfähigkeit für verschiedene elektrische Umgebungen bieten.
Breiter Portgrößenbereich
Mit Gewindeverbindungen von G3/8" bis G2" kann das Produkt nahtlos in verschiedene Rohrsysteme integriert werden.
Weite Medienkompatibilität
Es eignet sich für den Einsatz mit einer Vielzahl von Medien, einschließlich Luft, Wasser, Öl (bis zu 20 CST), sowie Gas- und Kraftstoffanwendungen.
Breiter Temperaturbereich
Das Produkt funktioniert zuverlässig in einem Temperaturbereich von -5 °C bis +80 °C und deckt die meisten industriellen Anforderungen ab.
Kompaktes und robustes Design
Mit einem geringen Fußabdruck und robuster Konstruktion ist das Produkt einfach zu installieren und für eine lange Lebensdauer ausgelegt.
Anpassbare Optionen
Spezielle Spannungsbewertungen und andere Spezifikationen können auf Anfrage direkt von der Fabrik angepasst werden, um den einzigartigen Anwendungsanforderungen gerecht zu werden.
Technische Parameter:
| Bewegungsmuster |
Schauspielerei |
| Körpermaterial |
mit einer Breite von nicht mehr als 20 mm |
| Typ des Ventils |
Normalerweise geschlossen, normalerweise offen |
| Portgrößen |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Arbeitsmittel |
Luft, Wasser, Öl, Gas, Treibstoff |
| Größen der Öffnungen |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Temperatur |
-5°C bis +80°C |
| Arbeitsdruck |
0·0,5 MPa |
| Spannungstoleranz |
± 10% |
| Dichtungsmaterial |
NBR, EPDM oder FKM (Viton) |
| Technische Spezifikationen für Magnetventile |
| Modell |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160 bis 10 |
2S160 bis 15 |
2S200-20 |
2S250 bis 25 |
2S350 bis 35 |
2S400 bis 40 |
2S500 bis 50 |
| Arbeitsmittel |
Luft, Wasser, Öl, Gas, Treibstoff |
| Bewegungsmuster |
Typ des direkten Antriebs |
| Typ |
Normaler Schließtyp".Normaler offener Typ |
| Durchflussöffnung/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| CV-Wert |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Gelenkrohrbohrung |
G3/8" |
G1/2" |
G3/4" |
G1" |
G11/4" |
G11/2" |
G 2" |
| Operation Viskosität der Flüssigkeit |
20 CST(Unten) |
| Arbeitsdruck |
Wasser:0- Ich weiß.0.5MPa".Luft:0- Ich weiß.0.7MPa".Erdöl:0- Ich weiß.0.5MPa".Gas:0- Ich weiß.0.7MPa |
| Max. Druckwiderstand |
10,05 MPa |
| Betriebstemperaturbereich |
-5°C bis +80°C |
| Spannungsbereich |
± 10% |
| Material des Körpers |
2W:mit einer Breite von nicht mehr als 20 mm".2S:Edelstahl |
| Material der Öldichtung |
NBR, EPDM oder VITON |
Anwendungen:
Die sehr anpassungsfähige 2W-Serie ist so konzipiert, dass sie den Anforderungen verschiedener Eins-/Aussteuerungsanwendungen in zahlreichen Branchen gerecht wird.
Im Bereich der Wasseraufbereitung und -bewirtschaftung eignet es sich hervorragend für die Verwendung in Bewässerungssystemen, Wasserversorgungsregelung, Abwasserbehandlung und präzise Dosierungsanlagen.
Für die Zwecke der industriellen Automatisierung verwaltet die 2W-Serie die Steuerung von Luft, Wasser, Öl und Gas innerhalb von pneumatischen Systemen, Produktionslinien und Prozesssteuerungsumgebungen effizient.
Die Serie erweist sich auch in den Bereichen HVAC und Kälte als unbezahlbar, da sie mit zuverlässigen Steuerungslösungen Heiz-, Lüftungs-, Klimaanlagen und Kühlkreisläufe unterstützt.
In landwirtschaftlichen und ökologischen Anwendungen erleichtert es die Präzisionsbewässerung, Sprühsysteme und trägt zu verschiedenen Umweltschutzeinrichtungen bei.
Bei der allgemeinen Fluidkontrolle ist die 2W-Serie für die Abschaltung, Entleerung und Durchflussregelung von Wasser, Luft, Gas und Leichtöl mit Viskosität bis zu 20 CST wirksam.
Kraftstoff- und Gassysteme profitieren von seiner Fähigkeit, den Gas- und Kraftstofffluss in Verbrennungs- und Brenneranwendungen sicher und effizient zu steuern.
Darüber hinaus eignet sich die Baureihe für Industrieanlagen, die das Ein- und Ausschalten von Flüssigkeiten in Verpackungsmaschinen, Kompressoren und hydraulischen Anwendungen kontrollieren.
Schließlich eignet sich die Nulldruckstartfunktion für Vakuumsysteme und andere Niederdruckanwendungen und gewährleistet eine zuverlässige Leistung auch in schwierigen Umgebungen.
Unterstützung und Dienstleistungen:
Unser Pneumatisches Magnetventil-Produkt wird durch umfassenden technischen Support und Dienstleistungen unterstützt, um eine optimale Leistung und Kundenzufriedenheit zu gewährleisten.einschließlich Installationsleitfaden, Betriebsanleitungen und Wartungsanleitungen, um den Benutzern zu helfen, das Produkt zu verstehen und effektiv zu verwenden.
Technischer Support ist zur Verfügung, um bei der Produktauswahl, Fehlerbehebung und Anwendungsberatung zu helfen.Unser Expertenteam ist bereit, alle Fragen oder Bedenken zu beantworten, die Sie bezüglich des Betriebs der Ventile haben können., Kompatibilität und Integration in Ihre pneumatischen Systeme.
Wir bieten auch Reparatur- und Wartungsleistungen an, um die Lebensdauer Ihrer pneumatischen Magnetventile zu verlängern.Vorbeugende Wartungsprogramme und Ersatzteile sind verfügbar, um Ausfallzeiten zu minimieren und die Effizienz des Systems zu erhalten.
Darüber hinaus können Schulungen und Webinare organisiert werden, um praktische Kenntnisse und bewährte Verfahren für die Installation, den Betrieb und die Wartung der pneumatischen Magnetventile zu vermitteln.
Unser Engagement besteht darin, Ihnen zuverlässige und zeitnahe Unterstützung zu bieten, um Ihnen zu helfen, die Vorteile unserer pneumatischen Magnetventilprodukte in Ihren Anwendungen zu maximieren.
Verpackung und Versand:
Produktverpackung:

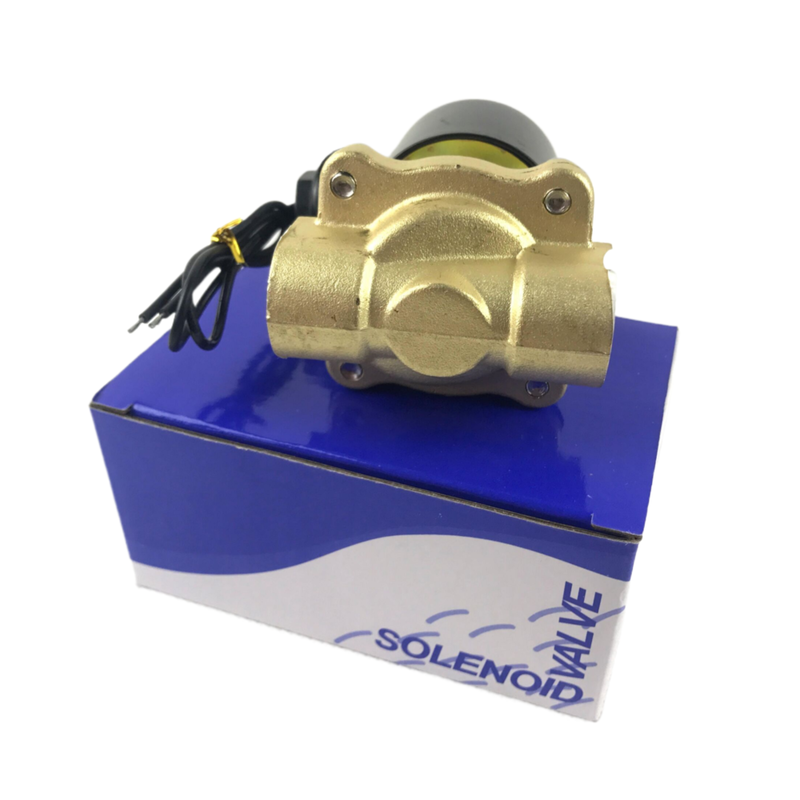

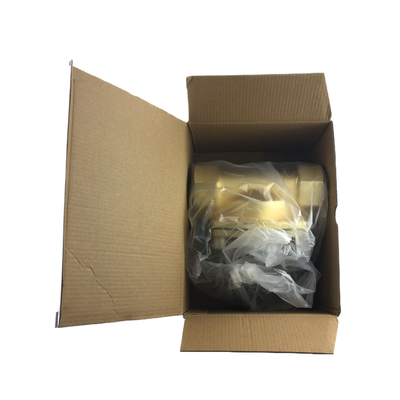

Das Pneumatik-Solenoidventil ist sorgfältig verpackt, um sicherzustellen, dass es in perfektem Zustand bei Ihnen ankommt.Jedes Ventil ist einzeln in Schutzschaum eingewickelt und in einem antistatischen Beutel versiegelt, um Schäden während des Transports zu vermeidenDas verpackte Produkt wird dann in eine robuste, maßgeschneiderte Kartonbox mit zusätzlicher Polsterung zur Stoßdämpfung gelegt.Handhabungsanweisungen, und Sicherheitswarnungen zur Gewährleistung einer ordnungsgemäßen Pflege.
Versand:
Wir bieten zuverlässige Versandoptionen weltweit an, um Ihr Pneumatisches Magnetventil schnell und sicher zu liefern. Alle Bestellungen werden innerhalb von 1-2 Werktagen bearbeitet.beschleunigtJede Sendung wird von einer Tracking-Information begleitet, so dass Sie Ihr Paket in Echtzeit überwachen können.Wir bieten auch Versicherungsoptionen, um Ihre Bestellung vor Verlust oder Beschädigung während des Transports zu schützen..
