Produktbeschreibung:

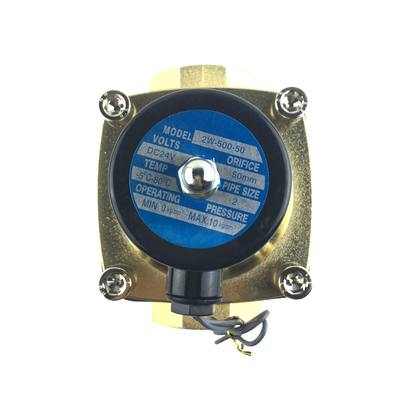

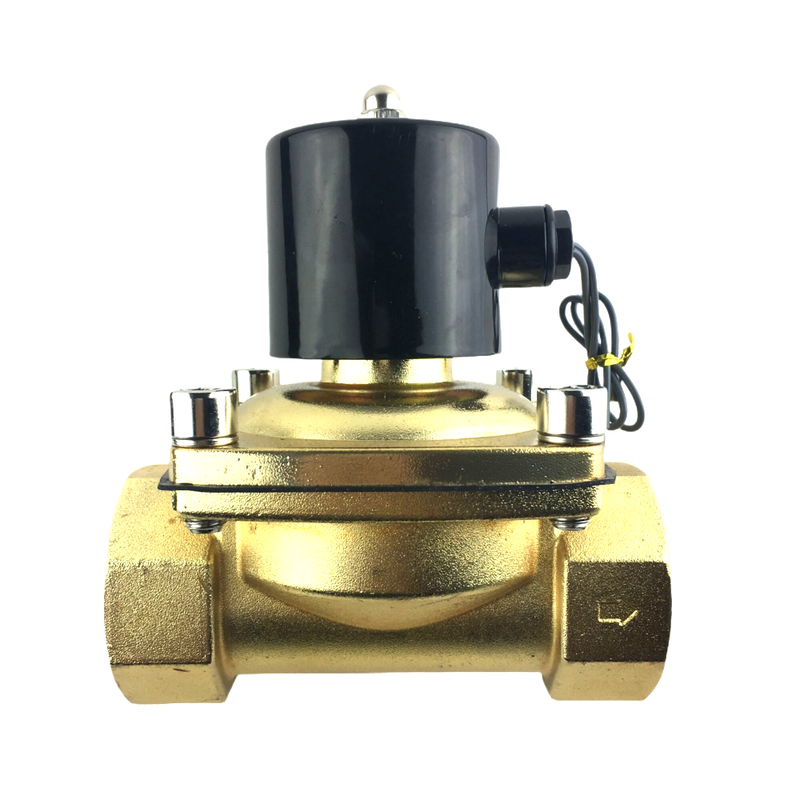

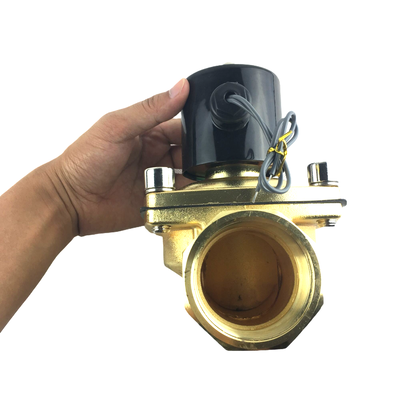

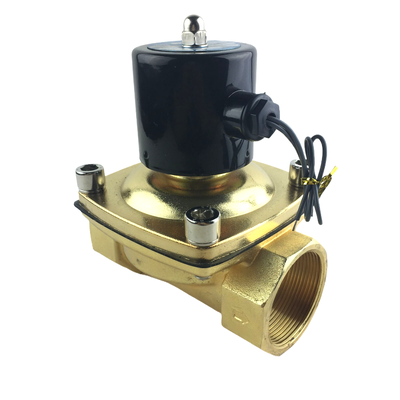

Die 2W-Serie, zu der die Unterserien 2W UD und 2W UW gehören, ist ein leistungsstarkes, direkt wirkendes 2/2-Wege-Magnetventil, das eine zuverlässige Ein-/Aus-Steuerung für verschiedene Medien wie Wasser, Luft, Öl, Gas und Kraftstoff bietet. Die UD-Unterserie unterstützt Standard-Anschlussgrößen von G3/8 Zoll bis G1-1/4 Zoll, während die UW-Unterserie für größere Öffnungen von G1-1/4 Zoll bis G2 Zoll ausgelegt ist und sich somit ideal für Anwendungen eignet, die hohe Durchflussraten erfordern.
Dieses Ventil wurde im Hinblick auf Vielseitigkeit entwickelt und verfügt über einen direkt wirkenden Membranmechanismus, der den Betrieb ab Nulldruck (0 bar) ermöglicht. Diese Konstruktion macht einen minimalen Differenzdruck überflüssig und garantiert schnelle Reaktionszeiten und zuverlässige Leistung auch in Niederdruck- oder schwerkraftgespeisten Systemen.
Die 2W-Serie ist sowohl in den Konfigurationen „Normal geschlossen“ (NC) als auch „Normal offen“ (NO) erhältlich und ermöglicht so eine individuelle Anpassung an spezifische Systemanforderungen. Zu den Materialien des Ventilkörpers gehören geschmiedetes Messing für die 2W-Variante und Edelstahl für die 2S-Variante. Darüber hinaus sorgen Dichtungsoptionen wie NBR (Standard), EPDM und FKM (Viton) für Kompatibilität mit einer Vielzahl von Medien und Temperaturbedingungen. Die Ventile unterstützen Standardspannungen, einschließlich DC24V, AC110V, AC220V und AC380V, mit der Möglichkeit kundenspezifischer Spannungsoptionen auf Anfrage.
Merkmale:
Nulldruckstart
Das direkt wirkende Design ermöglicht einen zuverlässigen Betrieb des Geräts ab einem Druck von null Bar. Dies macht es ideal für den Einsatz in Niederdruckumgebungen sowie schwerkraftgespeisten Systemen.
Hohe Durchflusskapazität
Das Produkt wird in der UW-Serie mit Düsengrößen von 16 mm bis 50 mm angeboten. Die entsprechenden Cv-Werte liegen zwischen 4,8 und 48 und gewährleisten eine optimale Leistung bei verschiedenen Systemanforderungen.
Langlebige Konstruktion
Das entweder aus geschmiedetem Messing (2W) oder präzisionsgegossenem Edelstahl (2S) gefertigte Gerät bietet eine hervorragende Korrosionsbeständigkeit für längere Haltbarkeit und Langzeitnutzung.
Mehrere Siegeloptionen
Standarddichtungen aus NBR halten Temperaturen von -5°C bis +80°C stand. Für Anwendungen, die eine höhere Temperaturtoleranz oder chemische Beständigkeit erfordern, sind auch Dichtungen aus EPDM und FKM (Viton) erhältlich.
Flexible Konfigurationen
Dieses Produkt ist sowohl in der Ausführung „Normal geschlossen“ (NC) als auch „Normal offen“ (NO) erhältlich, um den unterschiedlichen Betriebsanforderungen gerecht zu werden.
Vielseitige Spannungsoptionen
Es unterstützt eine breite Palette von Wechsel- und Gleichspannungen, einschließlich DC24V, AC110V, AC220V und AC380V, mit einer Toleranz von ±10 %, um eine stabile elektrische Leistung zu gewährleisten.
Großer Portgrößenbereich
Gewindeanschlüsse sind von G3/8" bis G2" erhältlich und ermöglichen die Kompatibilität mit einer Vielzahl von Rohrleitungssystemen.
Breite Medienkompatibilität
Das Gerät ist für unterschiedliche Medien wie Luft, Wasser, Öl (mit einer Viskosität bis 20 CST) sowie Gas- und Kraftstoffanwendungen geeignet.
Breiter Temperaturbereich
Es gewährleistet einen zuverlässigen Betrieb über einen weiten Temperaturbereich und arbeitet effektiv bei Medientemperaturen von -5 °C bis +80 °C.
Kompaktes und robustes Design
Dank seines kompakten Formfaktors und seiner robusten Bauweise ist das Gerät einfach zu installieren und für eine lange Lebensdauer unter anspruchsvollen Bedingungen ausgelegt.
Anpassbare Optionen
Kundenspezifische Spezifikationen und spezielle Spannungsanforderungen können auf Anfrage direkt ab Werk berücksichtigt werden.
Technische Parameter:
| Ventiltyp |
Normalerweise geschlossen, normalerweise offen |
| Spannungstoleranz |
±10 % |
| Körpermaterial |
Messing |
| Düsengrößen |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Arbeitsmedium |
Luft, Wasser, Öl, Gas, Kraftstoff |
| Arbeitsdruck |
0–0,5 MPa |
| Dichtungsmaterial |
NBR, EPDM oder FKM (Viton) |
| Temperatur |
-5°C bis +80°C |
| Portgrößen |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Bewegungsmuster |
Direkt wirkend |
| Technische Daten des Magnetventils |
| Modell |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Arbeitsmedium |
Luft, Wasser, Öl, Gas, Kraftstoff |
| Bewegungsmuster |
Direktantriebstyp |
| Typ |
Normal geschlossener Typ；Normaler offener Typ |
| Apertur der Durchflussrate/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| CV-Wert |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Gemeinsame Rohrbohrung |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1¹/₄" |
G1¹/₂" |
G 2" |
| Viskosität der Betriebsflüssigkeit |
20 CST(Unten) |
| Arbeitsdruck |
Wasser:0～0,5 MPa；Luft:0～0,7 MPa；Öl:0～0,5 MPa；Gas:0～0,7 MPa |
| Max. Druckfestigkeit |
1,05 MPa |
| Betriebstemperaturbereich |
-5~+80℃ |
| Spannungsbereich |
±10 % |
| Material des Körpers |
2W:Messing；2S:Edelstahl |
| Material der Öldichtung |
NBR, EPDM oder VITON |
Anwendungen:
Die vielseitige 2W-Serie wurde entwickelt, um den Anforderungen eines breiten Spektrums von Ein/Aus-Steuerungsanwendungen in verschiedenen Branchen gerecht zu werden. Seine Anpassungsfähigkeit macht es zur idealen Wahl für zahlreiche betriebliche Anforderungen.
Im Bereich der Wasseraufbereitung und -bewirtschaftung zeichnet sich die 2W-Serie durch die Steuerung von Bewässerungssystemen, die Regulierung der Wasserversorgung, die Abwasseraufbereitung und die Dosierung von Maschinen aus. Dies gewährleistet eine effiziente und zuverlässige Wasserbehandlung über verschiedene Setups hinweg.
Für die industrielle Automatisierung verwaltet es effektiv die Steuerung von Luft, Wasser, Öl und Gas in pneumatischen Systemen, Produktionslinien und Prozesskontrollumgebungen. Diese Vielseitigkeit unterstützt reibungslose und präzise Automatisierungsprozesse.
Die 2W-Serie eignet sich auch gut für HVAC- und Kühlanwendungen, da sie die Steuerung von Heizung, Lüftung, Klimaanlagen und Kühlkreisläufen ermöglicht und so zu einer optimalen Klimatisierung beiträgt.
Im Landwirtschafts- und Umweltsektor unterstützt es Präzisionsbewässerung, Sprühgeräte und Geräte zum Schutz der Umwelt und sorgt für eine genaue und zuverlässige Flüssigkeitskontrolle in sensiblen Anwendungen.
Seine Fähigkeiten erstrecken sich auf die allgemeine Flüssigkeitskontrolle und ermöglichen das Absperren, Entleeren und Durchflussregulieren von Wasser, Luft, Gas und Leichtöl mit Viskositäten bis zu 20 CST. Diese umfassende Funktionalität macht es zu einer zuverlässigen Komponente bei verschiedenen Flüssigkeitsmanagementaufgaben.
Darüber hinaus verwaltet die 2W-Serie Brennstoff- und Gassysteme effektiv, steuert den Gas- und Brennstofffluss in Verbrennungsanlagen und Brenneranwendungen und sorgt so für Sicherheit und Effizienz.
Industriemaschinen profitieren von dieser Serie durch eine präzise Ein-/Aus-Flüssigkeitssteuerung in Geräten wie Verpackungsmaschinen, Kompressoren und Hydrauliksystemen, wodurch die Betriebszuverlässigkeit erhöht wird.
Schließlich ist seine Eignung für Vakuumsysteme hervorzuheben, insbesondere für Niederdruck- und Vakuumanwendungen, dank seiner Nulldruck-Startfähigkeit, die eine konstante Leistung unter schwierigen Bedingungen gewährleistet.
Support und Dienstleistungen:
Unser pneumatisches Magnetventilprodukt ist für die zuverlässige und effiziente Steuerung pneumatischer Systeme konzipiert. Für technischen Support stellen Sie bitte sicher, dass Sie die Modellnummer und die technischen Daten des Produkts bereithalten, um eine schnelle Hilfe zu ermöglichen.
Wir bieten umfassende Dienstleistungen einschließlich Installationsanleitung, Fehlerbehebung, Wartungsberatung und Ersatzteilverfügbarkeit, um die optimale Leistung Ihres Magnetventils sicherzustellen.
Unser technisches Support-Team ist darauf vorbereitet, bei häufig auftretenden Problemen wie Ventilausfällen, Problemen mit der elektrischen Verbindung und Luftlecks weiterzuhelfen. Wir empfehlen eine regelmäßige Inspektion und Reinigung, um die Lebensdauer des Produkts zu verlängern.
Ausführliche Produkthandbücher, Schaltpläne und Software-Updates finden Sie in unserer offiziellen Dokumentation, die dem Produkt beiliegt oder auf unserer Website verfügbar ist.
Sollten Sie Reparatur- oder Austauschleistungen benötigen, können unsere Support-Mitarbeiter Sie durch den Prozess begleiten, um Ausfallzeiten zu minimieren und die Systemeffizienz aufrechtzuerhalten.
Verpackung und Versand:
Produktverpackung und Versand für pneumatische Magnetventile
Jedes pneumatische Magnetventil wird sorgfältig verpackt, um sicherzustellen, dass es Sie in einwandfreiem Zustand erreicht. Das Ventil wird zunächst in antistatischen Schaumstoff oder Luftpolsterfolie eingewickelt, um es während des Transports vor Stößen und Vibrationen zu schützen. Anschließend wird es in einen stabilen Karton aus Wellpappe gelegt, der die richtige Größe hat, um Bewegungen innerhalb des Kartons zu verhindern.
Für zusätzlichen Schutz kann die Box zusätzliche Polstermaterialien wie Schaumstoffeinlagen oder Luftkissen enthalten. Die Verpackung ist sicher mit Klebeband in Industriequalität verschlossen und deutlich mit Handhabungshinweisen und Produktinformationen gekennzeichnet.
Zu den Versandoptionen gehören je nach Standort und Dringlichkeit der Standardversand auf dem Landweg, beschleunigte Luftfracht oder Kurierdienste. Pakete werden verfolgt und versichert, um Ihnen während des gesamten Lieferprozesses Sicherheit zu bieten.
Bitte stellen Sie sicher, dass die angegebene Lieferadresse korrekt und vollständig ist, um Verzögerungen zu vermeiden. Überprüfen Sie das Paket nach Erhalt auf sichtbare Schäden und benachrichtigen Sie den Spediteur sofort, wenn Probleme festgestellt werden.
