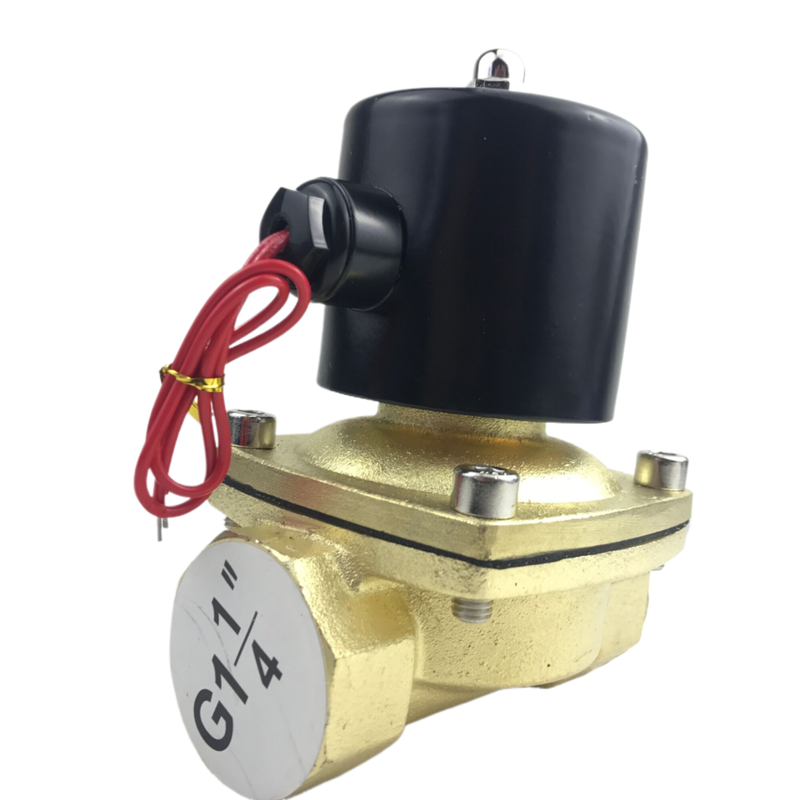

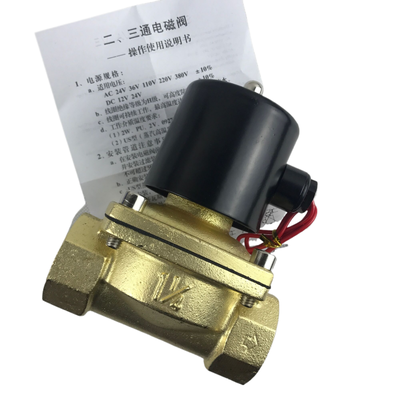

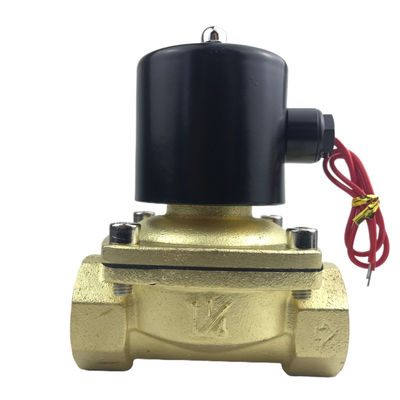

Beschreibung des Produkts:
Die 2W-Serie, die die 2W UD- und 2W UW-Unterserie umfasst, ist ein leistungsstarkes, direkt wirkendes 2/2-Wege-Solenoidventil.Es ist fachkundig entwickelt, um eine zuverlässige Ein-/Aussteuerung für eine Vielzahl von Flüssigkeiten wie Wasser zu bietenDie UD-Unterserie ist für Standard-Portgrößen von G3/8" bis G1‐1/4" bestimmt, während die UW-Unterserie für größere Ports von G1‐1/4" bis G2" bestimmt ist.mit einer Breite von mehr als 20 mm,.
Dieses Ventil wurde mit Blick auf die Vielseitigkeit entwickelt und verfügt über eine direkt wirkende Membranstruktur, die den Betrieb ab Nulldruck (0 bar) ermöglicht.Diese Konstruktion entfernt die Notwendigkeit eines Mindestdifferenzdrucks, um sicherzustellen, dass das Ventil sofort reagiert und selbst in Niederdruck- oder Schwerkraftsystemen zuverlässig arbeitet.
Die 2W-Serie ist sowohl in der normalen geschlossenen (NC) als auch in der normalen offenen (NO) Konfiguration erhältlich, so dass sie entsprechend den spezifischen Systemanforderungen angepasst werden kann.Der Ventilkörper kann aus geschmiedetem Messing (2W) oder rostfreiem Stahl (2S) gefertigt werden, während verschiedene Dichtungsmaterialien angeboten werden, darunter NBR als Standard, zusammen mit EPDM und FKM (Viton), um verschiedene Medientypen und Temperaturbereiche zu behandeln.
Darüber hinaus unterstützt die Serie Standardspannungsoptionen wie DC24V, AC110V, AC220V und AC380V. Auf Wunsch können auch benutzerdefinierte Spannungen zur Verfügung gestellt werden, um die einzigartigen Betriebsanforderungen zu erfüllen.
Eigenschaften:
Start unter Nulldruck
Das direkt wirkende Design ermöglicht es dem Gerät, zuverlässig ab einem Druck von 0 bar zu arbeiten.
Hohe Durchflusskapazität
Die UW-Serie bietet Öffnungsgrößen von 16 mm bis 50 mm, mit Cv-Werten zwischen 4,8 und 48. Dies gewährleistet, dass das System eine effiziente Leistung bei einer Vielzahl von Durchflussanforderungen aufrechterhält.
Nachhaltiges Bauen
Diese Einheiten sind aus geschmiedetem Messing (2W) oder hochpräzisionsgegossenem Edelstahl (2S) gefertigt und bieten eine hervorragende Korrosionsbeständigkeit und eine lang anhaltende Haltbarkeit in anspruchsvollen Umgebungen.
Mehrere Siegeloptionen
Standardmodelle sind mit NBR-Dichtungen ausgestattet, die in einem Temperaturbereich von -5 °C bis +80 °C wirksam arbeiten. Für Anwendungen, die eine höhere Temperaturbeständigkeit oder chemische Kompatibilität erfordern,EPDM- und FKM-Dichtungen sind ebenfalls erhältlich.
Flexible Konfigurationen
Das Produkt wird sowohl in der Normalschließung (NC) als auch in der Normalschließung (NO) angeboten, so dass es unterschiedliche Betriebsanforderungen erfüllen kann.
Vielseitige Spannungsoptionen
Kompatibel mit mehreren Wechselstrom- und Gleichstromspannungen, einschließlich DC 24V, AC 110V, AC 220V und AC 380V, mit einer Toleranz von ± 10%, kann das Gerät leicht in verschiedene elektrische Systeme integriert werden.
Breiter Portgrößenbereich
Die Schraubverbindungsoptionen reichen von G3/8 bis G2", was eine Vielseitigkeit bietet, um verschiedene Rohrverbindungen aufzunehmen.
Weite Medienkompatibilität
Dieses Produkt eignet sich für eine Vielzahl von Medien, darunter Luft, Wasser, Öl (mit einer Viskosität von bis zu 20 CST) sowie Gas- und Brennstoffanwendungen, wodurch eine breite Nutzbarkeit gewährleistet wird.
Breiter Temperaturbereich
Es arbeitet zuverlässig bei Medientemperaturen zwischen -5°C und +80°C und ist somit an verschiedene Umweltbedingungen angepasst.
Kompaktes und robustes Design
Das Gerät ist leicht zu installieren und für eine lange Lebensdauer ausgelegt.
Anpassbare Optionen
Auf Wunsch können spezielle Spannungen und maßgeschneiderte Spezifikationen direkt aus der Fabrik geliefert werden, um den individuellen Anwendungsbedürfnissen gerecht zu werden.
Technische Parameter:
| Portgrößen |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Größen der Öffnungen |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Arbeitsdruck |
0·0,5 MPa |
| Dichtungsmaterial |
NBR, EPDM oder FKM (Viton) |
| Arbeitsmittel |
Luft, Wasser, Öl, Gas, Treibstoff |
| Bewegungsmuster |
Schauspielerei |
| Temperatur |
-5°C bis +80°C |
| Spannungstoleranz |
± 10% |
| Typ des Ventils |
Normalerweise geschlossen, normalerweise offen |
| Körpermaterial |
mit einer Breite von nicht mehr als 20 mm |
| Technische Spezifikationen für Magnetventile |
| Modell |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160 bis 10 |
2S160 bis 15 |
2S200-20 |
2S250 bis 25 |
2S350 bis 35 |
2S400 bis 40 |
2S500 bis 50 |
| Arbeitsmittel |
Luft, Wasser, Öl, Gas, Treibstoff |
| Bewegungsmuster |
Typ des direkten Antriebs |
| Typ |
Normaler Schließtyp".Normaler offener Typ |
| Durchflussöffnung/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| CV-Wert |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Gelenkrohrbohrung |
G3/8" |
G1/2" |
G3/4" |
G1" |
G11/4" |
G11/2" |
G 2" |
| Operation Viskosität der Flüssigkeit |
20 CST(Unten) |
| Arbeitsdruck |
Wasser:0- Ich weiß.0.5MPa".Luft:0- Ich weiß.0.7MPa".Erdöl:0- Ich weiß.0.5MPa".Gas:0- Ich weiß.0.7MPa |
| Max. Druckwiderstand |
10,05 MPa |
| Betriebstemperaturbereich |
-5°C bis +80°C |
| Spannungsbereich |
± 10% |
| Material des Körpers |
2W:mit einer Breite von nicht mehr als 20 mm".2S:Edelstahl |
| Material der Öldichtung |
NBR, EPDM oder VITON |
Anwendungen:
Die vielseitige 2W-Serie ist so konzipiert, dass sie den Anforderungen einer Vielzahl von Eins-/Aussteuerungsanwendungen in zahlreichen Branchen gerecht wird.Seine Anpassungsfähigkeit macht ihn zu einer ausgezeichneten Wahl für viele verschiedene Steuerungssysteme.
Im Bereich der Wasseraufbereitung und -bewirtschaftung eignet sich die 2W-Serie ideal für die Steuerung von Bewässerungssystemen, Wasserversorgung, Abwasserbehandlung,und effiziente Bedienung der Dosiergeräte.
Für die industrielle Automatisierung bietet diese Serie eine zuverlässige Steuerung von Luft, Wasser, Öl und Gas in pneumatischen Systemen, Produktionslinien und Gesamtprozessmanagement,Gewährleistung einer reibungslosen und einheitlichen Tätigkeit.
Der HVAC- und Kühlsektor profitiert von der 2W-Serie durch ihre Anwendung in Heiz-, Lüftungs- und Klimaanlagen sowie Kühlkreisläufe,Beitrag zur optimalen Temperaturregulierung.
Zu den landwirtschaftlichen und ökologischen Anwendungen gehören Präzisionsbewässerung, Sprühsysteme und verschiedene Umweltschutzvorrichtungen,wenn eine genaue Fluidkontrolle für Leistung und Nachhaltigkeit entscheidend ist.
Bei der allgemeinen Fluidkontrolle bietet diese Serie effektive Lösungen für das Abschalten, Entleeren und die Steuerung von Wasser, Luft, Gas und Leichtöl mit einer Viskosität von bis zu 20 CST,Versorgung verschiedener Bedürfnisse im Bereich der Flüssigkeitsbehandlung.
Die Anwendung von Brennstoff- und Gassystemen umfasst die Steuerung von Gasen und Brennstoffen in Verbrennungssystemen und Brenner-Einheiten und die Verbesserung der Sicherheit und Effizienz bei der Energieverwertung.
Zu den Anwendungen für Industrieanlagen gehören die Ein- und Ausschaltregelung von Flüssigkeiten in Verpackungsmaschinen, Kompressoren und hydraulischen Systemen, die unterschiedliche industrielle Prozesse präzise unterstützen.
Schließlich eignet sich die 2W-Serie auch für Vakuumsysteme und bietet dank ihrer Nulldruckstartfähigkeit eine hervorragende Leistung bei Niederdruck und Vakuum.
Unterstützung und Dienstleistungen:
Unsere Pneumatischen Magnetventile sind für eine zuverlässige und effiziente Leistung in verschiedenen industriellen Anwendungen konzipiert.Bitte stellen Sie sicher, dass Sie die Produktmodellnummer und Spezifikationen bereit haben, um eine schnelle und genaue Antwort zu ermöglichen.
Wir bieten umfassende Dienstleistungen an, einschließlich Installationsanleitungen, Hilfe bei der Fehlerbehebung, Wartungstipps,und Ersatzteilinformationen, um die Lebensdauer und Funktionalität Ihres Magnetventils zu maximieren.
Unser technisches Support-Team ist ausgestattet, um bei der Systemintegration, elektrischen Verbindungen und pneumatischer Kompatibilität zu helfen, um einen optimalen Betrieb innerhalb Ihrer Einrichtung zu gewährleisten.
Detaillierte Produkthandbücher, Verkabelungsdiagramme und CAD-Dateien finden Sie in der offiziellen Dokumentation auf unserer Website.
Wir empfehlen regelmäßige Inspektion und Reinigung des Ventils, um Kontamination zu vermeiden und eine gleichbleibende Leistung zu gewährleisten.Sperrhäfen, oder Druckinkonsistenzen.
Ersatzteile und Upgrade-Kits stehen zur Verfügung, damit Ihr pneumatisches Magnetventil mit maximaler Effizienz funktioniert.
Wir verpflichten uns, Ihnen umgehende und sachkundige Unterstützung zu bieten, um alle technischen Herausforderungen zu bewältigen und Ihre vollständige Zufriedenheit mit unserem Pneumatischen Magnetventilprodukt zu gewährleisten.
Verpackung und Versand:
Produktverpackung:Das Pneumatikventil ist sorgfältig verpackt, um einen maximalen Schutz während des Transports zu gewährleisten.dann fest in eine benutzerdefinierte Schaumfolie eingefügt, um Bewegung und Beschädigung zu vermeidenDie Schaumstoffverpackung befindet sich in einer robusten Wellpappenbox, die mit Produktdetails, Handhabungsanweisungen und Barcodes für eine einfache Identifizierung versehen ist.mehrere Einheiten in verstärkten Kartons mit zusätzlicher Polsterung zum Schutz vor Aufprall verpackt.
Versand:Wir bieten zuverlässige Versandmöglichkeiten, um das Pneumatische Magnetventil sicher an Ihr Ziel zu liefern.Die Versandmethoden umfassen Standard-BodenJede Sendung wird von einer detaillierten Dokumentation, einschließlich einer Verpackungsliste und einer Rechnung, begleitet.Wir bieten auch Versicherungsoptionen, um das Produkt während des Transports abzudecken, um zusätzliche Sicherheit zu bieten..
