Produktbeschreibung:

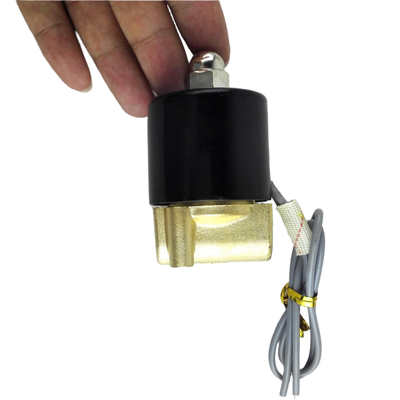

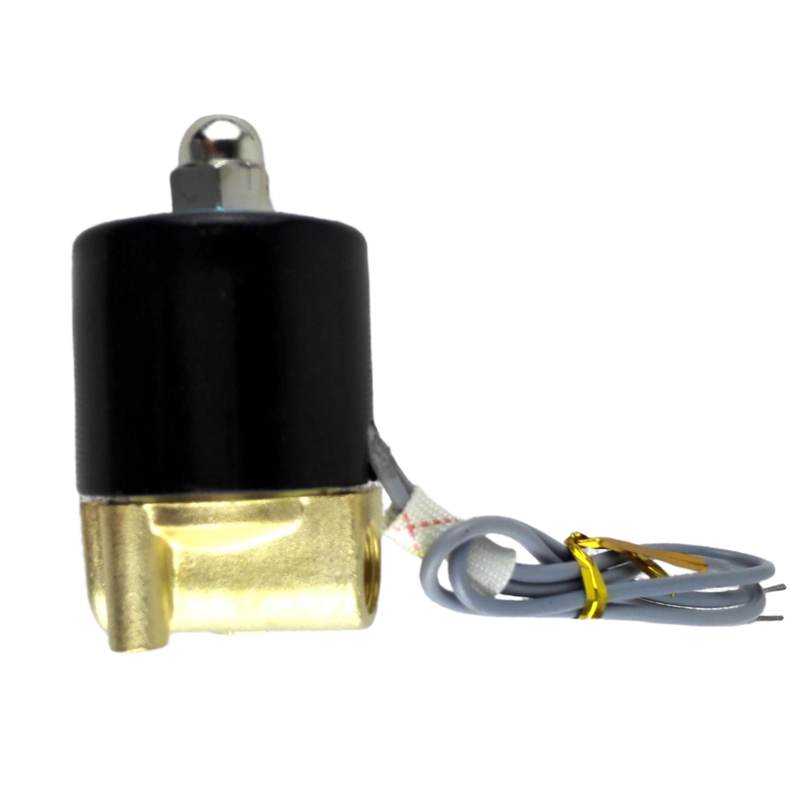

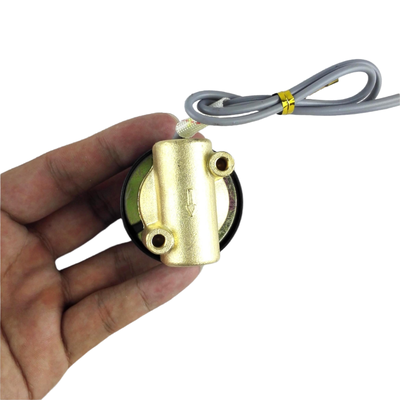

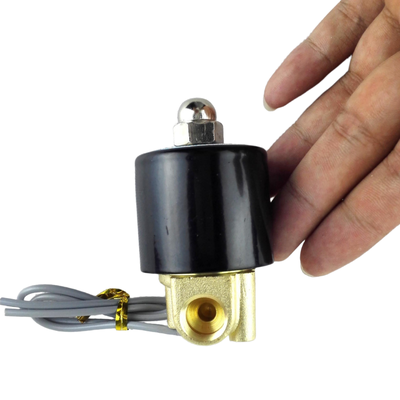

Die 2W-Serie, zu der die Unterserien 2W UD und 2W UW gehören, ist ein leistungsstarkes, direkt wirkendes 2/2-Wege-Magnetventil, das für eine zuverlässige Ein-/Aus-Steuerung entwickelt wurde. Es ist für verschiedene Medien wie Wasser, Luft, Öl, Gas und Kraftstoff geeignet. Die UD-Serie bietet Platz für Standard-Anschlussgrößen von G3/8" bis G1-1/4", während die UW-Serie für größere Anschlüsse von G1-1/4" bis G2" konzipiert ist, um hohen Durchflussanforderungen gerecht zu werden.
Dieses Ventil ist auf Vielseitigkeit ausgelegt und verfügt über einen direkt wirkenden Membranmechanismus, der einen Betrieb ab Nulldruck (0 bar) ermöglicht. Durch diese Konstruktion entfällt die Notwendigkeit eines minimalen Differenzdrucks und gewährleistet eine schnelle Reaktion und einen zuverlässigen Betrieb auch in Niederdruckumgebungen oder schwerkraftgespeisten Systemen.
Die 2W-Serie wird sowohl in den Varianten „Normal geschlossen“ (NC) als auch „Normal offen“ (NO) angeboten und ermöglicht so eine individuelle Anpassung an unterschiedliche Systemanforderungen. Die Ventilkörper sind aus geschmiedetem Messing für das 2W-Modell oder aus Edelstahl für das 2S-Modell erhältlich. Darüber hinaus umfassen die Dichtungsmaterialien standardmäßig NBR, wobei Alternativen wie EPDM und FKM (Viton) verfügbar sind, um unterschiedlichen Medientypen und Temperaturbedingungen gerecht zu werden.
Zu den unterstützten Standardspannungsoptionen gehören DC24V, AC110V, AC220V und AC380V, wobei maßgeschneiderte Spannungsspezifikationen auf Anfrage erhältlich sind. Diese Auswahl an Konfigurationen macht die 2W-Serie zu einer flexiblen und zuverlässigen Wahl für eine Vielzahl von Anwendungen.
Merkmale:
Dank seines direkt wirkenden Designs ist das Produkt drucklos startfähig. Dies ermöglicht einen zuverlässigen Betrieb ab 0 bar und ist somit ideal für Niederdruckumgebungen und schwerkraftgespeiste Systeme.
Es bietet eine hohe Durchflusskapazität mit Düsengrößen von 16 mm bis 50 mm in der UW-Serie. Die Cv-Werte variieren zwischen 4,8 und 48 und gewährleisten so optimale Effizienz und Leistung bei unterschiedlichen Systemanforderungen.
Das aus hochwertigen Materialien gefertigte Produkt ist in den Varianten Schmiedemessing (2W) und Präzisionsguss-Edelstahl (2S) erhältlich. Beide Optionen bieten eine hervorragende Korrosionsbeständigkeit und tragen zu einer langen Lebensdauer bei.
Es stehen mehrere Dichtungsoptionen zur Verfügung, um unterschiedlichen Betriebsanforderungen gerecht zu werden. Die Standarddichtungen bestehen aus NBR, geeignet für Temperaturen von -5°C bis +80°C. Darüber hinaus sind EPDM- und FKM-Dichtungen (Viton) für Anwendungen erhältlich, die eine höhere Temperaturbeständigkeit oder eine verbesserte chemische Verträglichkeit erfordern.
Benutzer können zwischen den Konfigurationen „Normal geschlossen“ (NC) und „Normal offen“ (NO) wählen und bieten so Flexibilität für unterschiedliche Anforderungen des Steuerungssystems.
Das Gerät unterstützt eine breite Palette von Spannungsoptionen, einschließlich DC24V, AC110V, AC220V und AC380V, alle mit einer Toleranz von ±10 %, wodurch es vielseitig für verschiedene elektrische Umgebungen geeignet ist.
Es eignet sich für eine Vielzahl von Anschlussgrößen, von G3/8-Zoll- bis zu G2-Zoll-Gewindeanschlüssen, und ermöglicht so eine einfache Integration in verschiedene Rohrleitungssysteme.
Dieses Produkt ist mit mehreren Medientypen wie Luft, Wasser, Öl mit einer Viskosität von bis zu 20 CST sowie Gas- und Kraftstoffanwendungen kompatibel.
Der Betriebstemperaturbereich reicht von -5 °C bis +80 °C und gewährleistet eine zuverlässige Leistung unter verschiedenen Umgebungsbedingungen.
Das Produkt ist kompakt und dennoch robust konzipiert. Die geringe Stellfläche und die langlebige Konstruktion ermöglichen eine einfache Installation und eine dauerhafte Nutzung.
Für spezielle Anforderungen können kundenspezifische Spannungen und Spezifikationen direkt mit dem Werk vereinbart werden, um maßgeschneiderte Lösungen für individuelle Anwendungsanforderungen anzubieten.
Technische Parameter:
| Dichtungsmaterial |
NBR, EPDM oder FKM (Viton) |
| Bewegungsmuster |
Direkt wirkend |
| Temperatur |
-5°C bis +80°C |
| Portgrößen |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Körpermaterial |
Messing |
| Arbeitsmedium |
Luft, Wasser, Öl, Gas, Kraftstoff |
| Düsengrößen |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Arbeitsdruck |
0–0,5 MPa |
| Ventiltyp |
Normalerweise geschlossen, normalerweise offen |
| Spannungstoleranz |
±10 % |
| Technische Daten des Magnetventils |
| Spezifikation |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
| Arbeitsmedium |
Luft, Wasser, Öl, Gas, Kraftstoff |
| Bewegungsmuster |
Direktantriebstyp |
| Typ |
Normal geschlossener Typ; Normaler offener Typ |
| Öffnung der Durchflussrate (mm) |
2.5 |
4 |
1.2 |
2 |
| CV-Wert |
0,23 |
0,6 |
0,05 |
0,15 |
| Gemeinsame Rohrbohrung |
G1/8" |
G1/4" |
G3/8" |
G1/8" |
G1/4" |
G3/8" |
| Viskosität der Betriebsflüssigkeit |
Unter 20 CST |
| Arbeitsdruck |
0 ~ 0,7 MPa |
0~2,0 MPa |
| Max. Druckfestigkeit |
1,0 MPa |
3,5 MPa |
| Betriebstemperaturbereich |
-5~+80℃ |
| Spannungsbereich |
±10 % |
| Material des Körpers |
2W: Messing; 2S: Edelstahl |
| Material der Öldichtung |
NBR, EPDM oder VITON |
Anwendungen:
Die 2W-Serie ist eine äußerst anpassungsfähige Lösung, die den Anforderungen unterschiedlicher Ein-/Aus-Steuerungsanforderungen in zahlreichen Branchen gerecht wird. Seine Vielseitigkeit macht es zu einer ausgezeichneten Wahl für ein breites Anwendungsspektrum.
Im Bereich Wasseraufbereitung und -management eignet sich die 2W-Serie ideal für die Verwaltung von Bewässerungssystemen, die Steuerung der Wasserversorgung, die Handhabung von Abwasseraufbereitungsprozessen und den präzisen Betrieb von Dosiergeräten.
Diese Serie zeichnet sich auch in der industriellen Automatisierung aus, wo sie Luft, Wasser, Öl und Gas in pneumatischen Systemen, Produktionslinien und anderen Prozesskontrollumgebungen regulieren und so einen zuverlässigen und effizienten Betrieb gewährleisten kann.
Im HVAC- und Kühlsektor bietet die 2W-Serie eine zuverlässige Steuerung für Heizung, Lüftung, Klimaanlagen und Kühlkreisläufe und trägt so zu einer optimalen Temperaturregulierung und Systemleistung bei.
Landwirtschaftliche und Umweltanwendungen profitieren stark von dieser Serie. Es unterstützt Präzisionsbewässerung, effektive Sprühsysteme und verschiedene Umweltschutzgeräte und verbessert so die Nachhaltigkeit und Betriebsgenauigkeit.
Für allgemeine Flüssigkeitskontrollzwecke verwaltet die 2W-Serie Absperr-, Entleerungs- und Durchflusskontrollaufgaben bei Wasser-, Luft-, Gas- und Leichtölflüssigkeiten mit Viskositäten bis zu 20 CST und eignet sich somit für verschiedene Flüssigkeitsmanagementszenarien.
In Brennstoff- und Gassystemen steuert es den Gas- und Brennstofffluss in Verbrennungssystemen und Brenneranwendungen sicher und genau und sorgt so für eine effiziente Energienutzung und die Einhaltung von Sicherheitsvorschriften.
Die Serie eignet sich auch gut für Industriemaschinen und bietet eine effektive Ein-/Aus-Steuerung von Flüssigkeiten in Geräten wie Verpackungsmaschinen, Kompressoren und Hydrauliksystemen und unterstützt so eine Vielzahl von Herstellungsprozessen.
Schließlich eignet sich die 2W-Serie aufgrund ihrer Nulldruck-Startfähigkeit ideal für Vakuumsysteme, wo sie Niederdruck- und Vakuumanwendungen einfach und zuverlässig bewältigen kann.
Support und Dienstleistungen:
Unsere pneumatischen Magnetventile sind für die zuverlässige und effiziente Steuerung des Luftstroms in verschiedenen Industrieanwendungen konzipiert. Um eine optimale Leistung zu gewährleisten, stellen Sie bitte sicher, dass die Ventile gemäß den Spezifikationen im Produkthandbuch installiert werden.
Um die Lebensdauer der Ventile zu verlängern, wird eine regelmäßige Wartung empfohlen. Dazu gehört die regelmäßige Reinigung der Ventilkomponenten, die Prüfung auf Luftlecks und die Überprüfung der elektrischen Verbindungen. Verwenden Sie nur kompatible Ersatzteile, um Schäden zu vermeiden.
Wenn Sie Probleme mit dem pneumatischen Magnetventil haben, wie z. B. fehlende Betätigung, Luftleckage oder ungewöhnliche Geräusche, lesen Sie bitte den Abschnitt zur Fehlerbehebung im Benutzerhandbuch. Häufige Ursachen können unzureichender Luftdruck, Probleme mit der Stromversorgung oder Verunreinigungen im Ventil sein.
Für Service und Reparatur wird empfohlen, sich an autorisierte Servicezentren oder qualifizierte Techniker zu wenden, um eine ordnungsgemäße Handhabung sicherzustellen und den Garantieumfang aufrechtzuerhalten. Vermeiden Sie die Demontage des Ventils, es sei denn, Sie sind darin geschult.
Wir sind ständig bestrebt, unsere Produkte und Supportleistungen zu verbessern. Aktualisierungen und zusätzliche Informationen finden Sie in der neuesten Produktdokumentation und den Service-Bulletins.
Verpackung und Versand:
Produktverpackung und Versand
Das pneumatische Magnetventil wird sorgfältig verpackt, um eine sichere Lieferung und optimalen Schutz während des Transports zu gewährleisten. Jedes Ventil ist einzeln in antistatischen Schaumstoff eingewickelt und in einem stabilen Karton untergebracht, um Schäden durch Stöße und Vibrationen zu verhindern. Anschließend werden die Kartons sicher verschlossen und mit Handhabungshinweisen beschriftet.
Bei Großbestellungen werden die Ventile in mehreren Schichten in verstärkten Kartons verpackt, mit zusätzlichen Polstermaterialien, um Bewegungen innerhalb der Verpackung zu verhindern. Alle Pakete sind mit Produktinformationen, Menge und Sicherheitsrichtlinien gekennzeichnet.
Der Versand ist je nach Kundenwunsch und Zielort per Luft-, See- oder Landfracht möglich. Wir koordinieren uns mit zuverlässigen Logistikpartnern, um eine pünktliche und sichere Lieferung zu gewährleisten. Für alle Sendungen werden Tracking-Informationen bereitgestellt, um Kunden während des gesamten Lieferprozesses auf dem Laufenden zu halten.
Spezielle Verpackungsoptionen sind auf Anfrage erhältlich, einschließlich individuellem Branding und umweltfreundlichen Materialien.
