Produktbeschreibung:

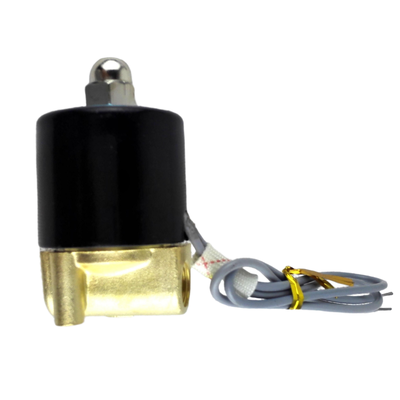

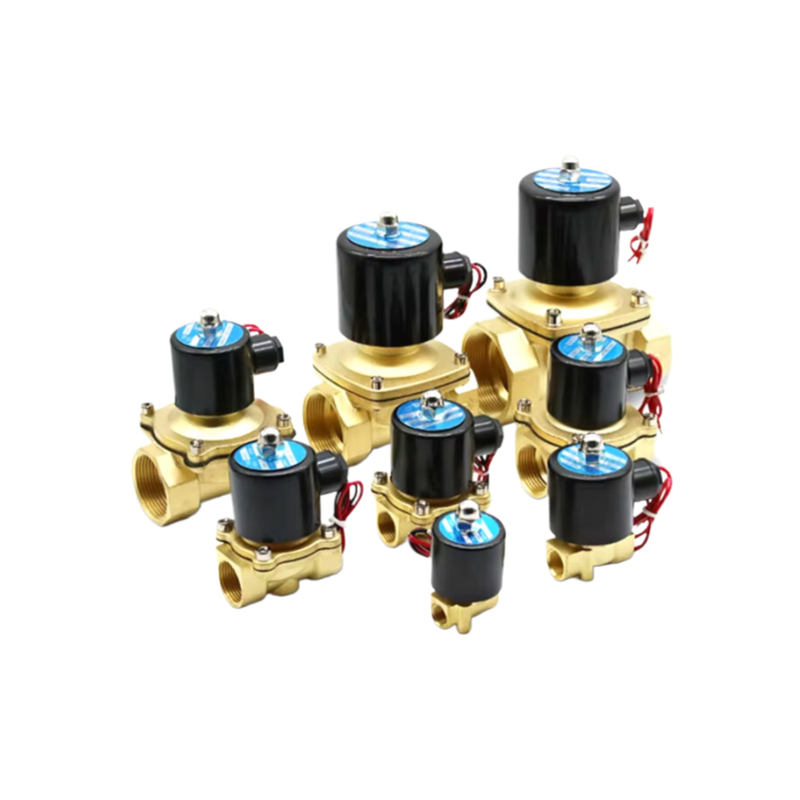

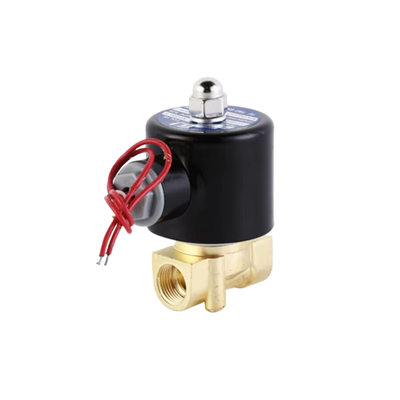

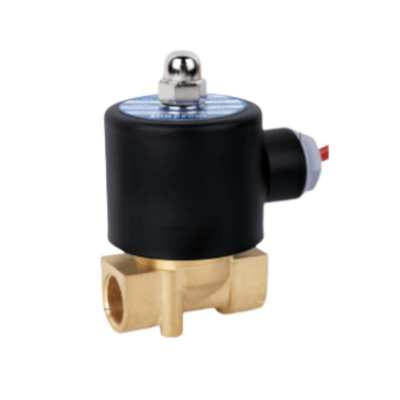

Die 2W-Serie, zu der die Unterserien 2W UD und 2W UW gehören, ist ein leistungsstarkes, direkt wirkendes 2/2-Wege-Magnetventil. Es wurde speziell entwickelt, um eine zuverlässige Ein-/Aus-Steuerung für eine Vielzahl von Medien wie Wasser, Luft, Öl, Gas und Kraftstoff zu ermöglichen. Die UD-Unterserie eignet sich für Standard-Anschlussgrößen von G3/8" bis G1-1/4", während die UW-Unterserie für größere Öffnungen von G1-1/4" bis G2" konzipiert ist, um Anwendungen mit hohem Durchfluss zu unterstützen.
Bei der Konstruktion dieses Ventils wurde auf Vielseitigkeit geachtet. Es verfügt über einen direkt wirkenden Membranmechanismus, der den Betrieb bereits bei Nulldruck (0 bar) ermöglicht und so die Notwendigkeit eines Mindestdifferenzdrucks überflüssig macht. Diese Funktion garantiert eine schnelle Reaktion und eine gleichbleibende Leistung, selbst in Systemen, die unter Niederdruck- oder Schwerkraftbedingungen betrieben werden.
Die 2W-Serie bietet Konfigurationen sowohl in den Modi „Normal geschlossen“ (NC) als auch „Normal offen“ (NO) und ermöglicht so eine individuelle Anpassung an bestimmte Systemanforderungen. Die Ventilkörper sind in geschmiedetem Messing für die 2W-Version oder in Edelstahl für die 2S-Version erhältlich. Darüber hinaus stehen Dichtungsmaterialien wie NBR (Standard), EPDM und FKM (Viton) zur Verfügung, um verschiedene Arten von Medien und Temperaturbereichen zu bewältigen. Die Ventile unterstützen Standardspannungen, einschließlich DC24V, AC110V, AC220V und AC380V, mit der Option für kundenspezifische Spannungen auf Anfrage.
Merkmale:
Nulldruckstart
Das direkt wirkende Design gewährleistet einen zuverlässigen Betrieb ab einem Druck von 0 bar und macht dieses Produkt ideal für Systeme, die unter niedrigem Druck arbeiten oder auf Schwerkraftfluss angewiesen sind.
Hohe Durchflusskapazität
Die UW-Serie bietet Düsengrößen von 16 mm bis 50 mm mit Cv-Werten zwischen 4,8 und 48. Dieser Bereich garantiert effiziente Leistung für eine Vielzahl von Systemanforderungen.
Langlebige Konstruktion
Das Produkt besteht entweder aus geschmiedetem Messing (2W) oder präzisionsgegossenem Edelstahl (2S) und bietet hervorragende Korrosionsbeständigkeit und lange Haltbarkeit.
Mehrere Siegeloptionen
Standarddichtungen bestehen aus NBR und sind für Temperaturen von -5 °C bis +80 °C geeignet. Für Anwendungen mit höheren Temperaturen oder besonderer chemischer Verträglichkeit sind auch Dichtungen aus EPDM und FKM (Viton) erhältlich.
Flexible Konfigurationen
Das Produkt ist sowohl in der Konfiguration „Normal geschlossen“ (NC) als auch „Normal offen“ (NO) erhältlich, um unterschiedlichen Betriebsanforderungen gerecht zu werden.
Vielseitige Spannungsoptionen
Kompatibel mit einer Reihe von Wechsel- und Gleichspannungen, einschließlich 24 V Gleichstrom, 110 V Wechselstrom, 220 V Wechselstrom und 380 V Wechselstrom, mit einer Toleranz von ±10 %.
Großer Portgrößenbereich
Gewindeanschlüsse sind von G3/8" bis G2 erhältlich und ermöglichen die Integration in verschiedene Rohrleitungssysteme.
Breite Medienkompatibilität
Geeignet für den Einsatz mit Luft, Wasser, Öl (bis zu 20 CST) sowie Gas- und Kraftstoffanwendungen.
Breiter Temperaturbereich
Das Produkt arbeitet zuverlässig in einem Medientemperaturbereich von -5 °C bis +80 °C.
Kompaktes und robustes Design
Dank seiner kompakten Größe und seiner robusten Konstruktion ist das Produkt einfach zu installieren und auf eine lange Lebensdauer ausgelegt.
Anpassbare Optionen
Spezielle Spannungen und Spezifikationen können auf Anfrage direkt ab Werk bereitgestellt werden, sodass eine individuelle Anpassung an spezifische Anforderungen möglich ist.
Technische Parameter:
| Temperatur |
-5°C bis +80°C |
| Düsengrößen |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Arbeitsmedium |
Luft, Wasser, Öl, Gas, Kraftstoff |
| Bewegungsmuster |
Direkt wirkend |
| Spannungstoleranz |
±10 % |
| Portgrößen |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Ventiltyp |
Normalerweise geschlossen, normalerweise offen |
| Dichtungsmaterial |
NBR, EPDM oder FKM (Viton) |
| Körpermaterial |
Messing |
| Arbeitsdruck |
0–0,5 MPa |
Dieses pneumatische Magnetventil eignet sich als Luftventil, Wasserventil und Leichtölventil und bietet zuverlässige Leistung in verschiedenen Anwendungen.
| Technische Daten des Magnetventils |
| Spezifikation |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
| Arbeitsmedium |
Luft, Wasser, Öl, Gas, Kraftstoff |
| Bewegungsmuster |
Direktantriebstyp |
| Typ |
Normal geschlossener Typ; Normaler offener Typ |
| Öffnung der Durchflussrate (mm) |
2.5 |
4 |
1.2 |
2 |
| CV-Wert |
0,23 |
0,6 |
0,05 |
0,15 |
| Gemeinsame Rohrbohrung |
G1/8" |
G1/4" |
G3/8" |
G1/8" |
G1/4" |
G3/8" |
| Viskosität der Betriebsflüssigkeit |
Unter 20 CST |
| Arbeitsdruck |
0 ~ 0,7 MPa |
0~2,0 MPa |
| Max. Druckfestigkeit |
1,0 MPa |
3,5 MPa |
| Betriebstemperaturbereich |
-5~+80℃ |
| Spannungsbereich |
±10 % |
| Material des Körpers |
2W: Messing; 2S: Edelstahl |
| Material der Öldichtung |
NBR, EPDM oder VITON |
Anwendungen:
Die vielseitige 2W-Serie ist für ein breites Spektrum an Ein/Aus-Steuerungsanwendungen in verschiedenen Branchen konzipiert. Seine Anpassungsfähigkeit macht es zur idealen Wahl für zahlreiche betriebliche Anforderungen.
Im Bereich Wasseraufbereitung und -management eignet sich die 2W-Serie perfekt für Bewässerungssysteme, die Steuerung der Wasserversorgung, Abwasseraufbereitungsprozesse und Dosiergeräte. Dies gewährleistet eine effiziente und zuverlässige Steuerung in kritischen wasserbezogenen Anwendungen.
Wenn es um die industrielle Automatisierung geht, zeichnet sich die Serie durch die Steuerung von Luft, Wasser, Öl und Gas in pneumatischen Systemen, Produktionslinien und Prozesssteuerungssystemen aus und bietet präzise und dauerhafte Leistung.
Auch der HVAC- und Kühlsektor profitiert von der 2W-Serie, die Heizungs-, Lüftungs- und Klimaanlagen sowie verschiedene Kühlkreisläufe unterstützt und so die Systemeffizienz und -zuverlässigkeit steigert.
Für landwirtschaftliche und ökologische Zwecke ermöglicht das Produkt präzise Bewässerung, effektive Sprühsysteme und Geräte für den Umweltschutz und gewährleistet so einen optimalen Betrieb in diesen sensiblen Bereichen.
Die allgemeine Flüssigkeitskontrolle ist ein weiterer wichtiger Anwendungsbereich, in dem die 2W-Serie das Absperren, Entleeren und Durchflussregulieren von Wasser, Luft, Gas und Leichtöl mit einer Viskosität von bis zu 20 CST verwaltet und damit ihre umfassenden Fähigkeiten zur Flüssigkeitshandhabung unter Beweis stellt.
Kraftstoff- und Gassysteme verlassen sich auch auf diese Serie zur Steuerung von Gas und Kraftstoff in Verbrennungssystemen sowie Brenneranwendungen und sorgen so für einen sicheren und konsistenten Betrieb.
Industriemaschinenanwendungen wie Verpackungsmaschinen, Kompressoren und Hydrauliksysteme nutzen die 2W-Serie für eine zuverlässige Ein-/Aus-Flüssigkeitssteuerung und tragen so zu einer robusten Maschinenleistung bei.
Schließlich eignet sich die 2W-Serie aufgrund ihrer drucklosen Startfähigkeit gut für Vakuumsysteme, wodurch sie sowohl für Niederdruck- als auch für Vakuumumgebungen effektiv ist.
Support und Dienstleistungen:
Unser pneumatisches Magnetventilprodukt ist darauf ausgelegt, in verschiedenen industriellen Anwendungen zuverlässige und effiziente Leistung zu liefern. Wenn Sie technischen Support benötigen, stellen Sie bitte sicher, dass Sie die Modellnummer, Spezifikationen und Einzelheiten des Problems bereithalten, wenn Sie Hilfe anfordern.
Wir bieten umfassende Anleitungen zur Fehlerbehebung und detaillierte Benutzerhandbücher, die Sie bei der effektiven Installation, Bedienung und Wartung Ihres pneumatischen Magnetventils unterstützen. Zu den allgemeinen Supportthemen gehören Ventilinstallationsverfahren, Richtlinien für den elektrischen Anschluss, Druckeinstellungen und die Fehlerbehebung bei häufigen Fehlern.
Zu unseren Dienstleistungen gehören die Reparatur und der Austausch fehlerhafter Komponenten, Unterstützung bei der Kalibrierung und Beratung zur Optimierung der Ventilleistung für Ihre spezifische Anwendung. Wir bieten auch Schulungen und technische Beratungen an, um die Effizienz und Langlebigkeit Ihrer pneumatischen Systeme zu maximieren.
Ausführliche Produktspezifikationen, Firmware-Updates und Kompatibilitätsinformationen finden Sie in der offiziellen Dokumentation, die Ihrem Produkt beiliegt oder auf unserer Website verfügbar ist.
Wir empfehlen regelmäßige Wartungskontrollen, um eine optimale Funktionalität sicherzustellen und unerwartete Ausfallzeiten zu verhindern. Zu den Wartungstipps gehören die Inspektion von Dichtungen und Spulen, die Reinigung von Ventilanschlüssen und die Überprüfung der elektrischen Verbindungen.
Unser technisches Support-Team ist bestrebt, schnelle und effektive Lösungen bereitzustellen, um sicherzustellen, dass Ihr pneumatisches Magnetventil reibungslos funktioniert und Ihre betrieblichen Anforderungen erfüllt.
