Produktbeschreibung:

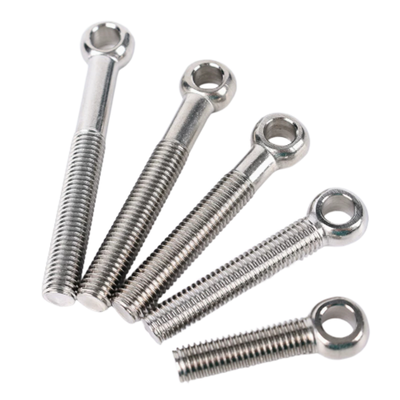

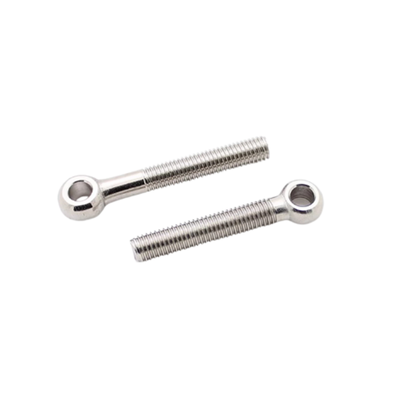

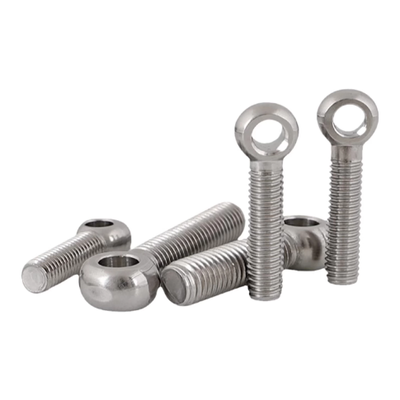

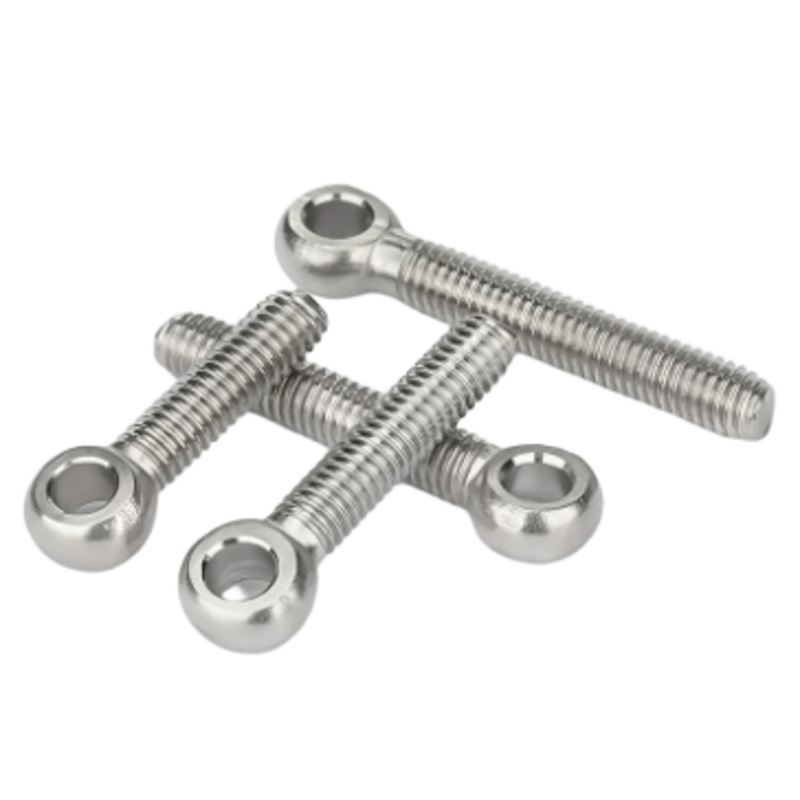

Die Augenschraube, manchmal auch als Fischaugenschraube oder Gelenkschraube bezeichnet, ist ein äußerst anpassungsfähiges Hardware-Befestigungselement, das für sichere und flexible Verbindungen entwickelt wurde. Dieses Befestigungselement zeichnet sich durch sein präzisionsgefertigtes kreisförmiges Auge an einem Ende aus, während das gegenüberliegende Ende über einen Schaft verfügt, der entweder vollständig oder teilweise mit Gewinde versehen werden kann.
Die Augenschraube besteht aus robusten Materialien wie Edelstahl 304 oder Kohlenstoffstahl (Q235) und bietet hervorragende Korrosionsbeständigkeit und Haltbarkeit. Es ist so konstruiert, dass es auch unter anspruchsvollen Bedingungen zuverlässig funktioniert. Der Herstellungsprozess folgt strikt der chinesischen Nationalnorm GB/T 798-1988 sowie der deutschen Industrienorm DIN 444 und garantiert genaue Abmessungen und Gewindegenauigkeit.
Diese Schraube ist in zahlreichen Größen erhältlich und deckt Gewindedurchmesser von M6 bis M64 ab, wodurch sie für eine Vielzahl von Anwendungen geeignet ist. Sein vielseitiges Design macht es besonders ideal, wenn ein Drehpunkt, ein einstellbarer Winkel oder ein zuverlässiger Hebepunkt erforderlich ist.
Dank seines einfachen Designs, das ein schnelles Anschließen und Trennen ermöglicht, ist die Augenschraube eine unverzichtbare Komponente sowohl in industriellen Umgebungen als auch bei allgemeinen Anwendungen.
Merkmale:
Premium-Materialoptionen:Diese Produkte sind aus hochwertigen Materialien gefertigt, darunter Edelstahl 304 (A2), der eine hervorragende Beständigkeit gegen Rost und Korrosion bietet. Alternativ wird Kohlenstoffstahl (Q235) mit verschiedenen Oberflächenbehandlungen wie Schwarzoxid oder Feuerverzinkung angeboten, was seine Haltbarkeit und Lebensdauer erhöht.
Hohe Festigkeit:Diese aus starken und robusten Materialien geschmiedeten Komponenten zeichnen sich durch hervorragende Zugfestigkeit und lange Haltbarkeit aus. Die Festigkeitsklassen für Kohlenstoffstahl sind in 4,8, 8,8 und 10,9 erhältlich, während Edelstahloptionen in der Güteklasse A2-70 erhältlich sind, was eine zuverlässige Leistung unter anspruchsvollen Bedingungen gewährleistet.
Feinmechanik:Diese Produkte werden in Übereinstimmung mit den strengen Standards GB798 und DIN444 hergestellt und verfügen über eine glatte sphärische Oberfläche und sorgfältig gefertigte, hochpräzise Gewinde, die optimale Passform und Funktion gewährleisten.
Vielseitige Threading-Optionen:Um unterschiedlichen Befestigungsanforderungen gerecht zu werden, sind diese Artikel sowohl in Vollgewinde- als auch in Teilgewindeausführung erhältlich und bieten so Flexibilität für verschiedene Anwendungen.
Vielseitiges Design:Das kreisförmige Ösendesign ermöglicht eine einfache Befestigung an Stiften, Ketten oder Seilen und erleichtert so eine flexible Drehung und Winkelanpassung für verschiedene Verwendungszwecke.
Technische Parameter:
| Oberflächenbeschaffenheit |
Hell, glatt, mit minimalen Graten |
| Standard |
GB/T 798-1988, DIN 444 |
| Gewindesteigung |
Standard |
| Material |
Edelstahl 304, Kohlenstoffstahl |
| Nennlänge |
50 mm bis 300 mm |
| Gewindedurchmesser |
M6, M8, M10, M12, M16, M20 bis M30 |
| Mo |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| P |
0,8 |
1 |
1,25 |
1.5 |
1,75 |
2 |
2.5 |
3 |
3 |
3.5 |
| d1 max |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 Min |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| dk max |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| dk min |
10.9 |
12.9 |
16.9 |
18.7 |
23.7 |
30.4 |
38.4 |
43.4 |
48.4 |
53.1 |
| s max |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| s min |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| ds max |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Anwendungen:
Industriemaschinen
Diese Komponenten sind in mechanischen Geräten unerlässlich, wenn Teile mit der Flexibilität einer häufigen Winkeleinstellung oder einer einfachen Demontage verbunden werden müssen. Ihr Design erleichtert den reibungslosen Betrieb und die Wartung in verschiedenen Industriemaschinenanwendungen.
Ventil und Rohrleitung
Sie werden häufig in Systemen mit Niedertemperatur-, Hochdruckventilen und Druckleitungen eingesetzt. Darüber hinaus sind diese Komponenten integraler Bestandteil von Fluidtechniksystemen und sorgen für zuverlässige und sichere Verbindungen unter anspruchsvollen Bedingungen.
Heben und Riggen
In Kombination mit geeigneten Schlingen oder Haken dienen diese Teile als zuverlässige Hebepunkte bei Hebe- und Montagearbeiten. Aufgrund ihrer Stärke und Zuverlässigkeit sind sie für die sichere Handhabung von Lasten bei Hebevorgängen unerlässlich.
Automobil & Transport
Im Automobilbereich werden diese Komponenten in Aufhängungssystemen und Fahrwerksverbindungen eingesetzt. Sie werden auch häufig bei der Montage von Falt- und Kinderfahrrädern verwendet und sorgen für langlebige und anpassbare Verbindungen.
Generalversammlung
Diese vielseitigen Komponenten eignen sich perfekt für die Montage von Möbeln wie verstellbaren Halterungen, Outdoor-Geräten wie Zeltbefestigungen und Fitnessgeräten sowie verschiedenen Hardware-Werkzeugen. Aufgrund ihrer Anpassungsfähigkeit eignen sie sich für eine Vielzahl allgemeiner Montagezwecke.
Support und Dienstleistungen:
Unsere pneumatischen Rohrverschraubungen sind für zuverlässige und effiziente Verbindungen in pneumatischen Systemen konzipiert. Für technischen Support stellen Sie bitte sicher, dass alle Armaturen gemäß den angegebenen Richtlinien installiert werden, um die Systemintegrität und -leistung aufrechtzuerhalten.
Wir empfehlen, vor der Installation die Kompatibilität mit Ihren vorhandenen Pneumatikkomponenten zu überprüfen. Eine ordnungsgemäße Wartung und regelmäßige Inspektion der Armaturen trägt dazu bei, Undichtigkeiten zu vermeiden und einen langfristigen Betrieb sicherzustellen.
Sollten Sie auf Probleme stoßen oder Hilfe bei der Produktauswahl, Installation oder Fehlerbehebung benötigen, steht Ihnen unser technisches Support-Team gerne bei der Optimierung Ihres Pneumatiksystems zur Seite.
Wir bieten auch eine Reihe von Dienstleistungen an, darunter maßgeschneiderte Anpassungslösungen, Beratung zum Systemdesign und Vor-Ort-Unterstützung, um Ihre spezifischen Anwendungsanforderungen zu erfüllen.
Ausführliche Produkthandbücher, Installationsanleitungen und Wartungsanweisungen finden Sie in der Dokumentation Ihrer Armaturen oder auf unserer offiziellen Website.
Verpackung und Versand:
Unsere pneumatischen Rohrverschraubungen werden sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jede Armatur ist einzeln in Schutzmaterial verpackt, um Kratzer und Beschädigungen zu verhindern. Anschließend werden sie sicher in stabilen, etikettierten Kartons untergebracht, die den Transportbelastungen standhalten.
Bei größeren Bestellungen werden die Beschläge in maßgefertigten Schaumstoffeinlagen oder unterteilten Schalen angeordnet, um ihre Integrität zu wahren und Bewegungen innerhalb der Verpackung zu verhindern. Alle Verpackungen sind mit manipulationssicherem Klebeband versiegelt, um die Produktsicherheit zu gewährleisten.
Wir bieten weltweit zuverlässige Versandoptionen mit Sendungsverfolgung für alle Sendungen. Unsere Logistikpartner sorgen für eine pünktliche Lieferung und wir unterstützen Sie bei der Zolldokumentation beim internationalen Versand.
Bitte überprüfen Sie nach Erhalt Ihrer Bestellung die Verpackung auf Anzeichen von Schäden und melden Sie etwaige Probleme sofort, um eine schnelle Lösung zu ermöglichen.
