Produktbeschreibung:

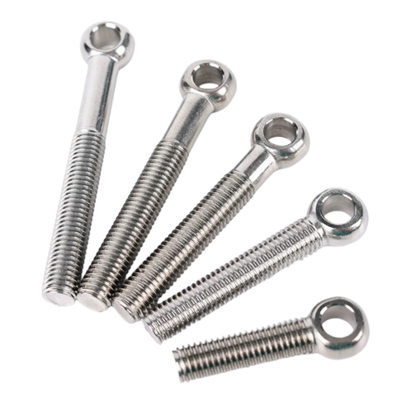

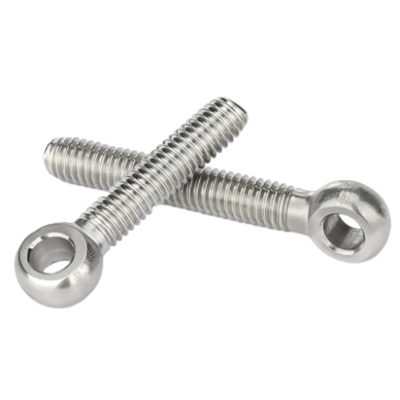

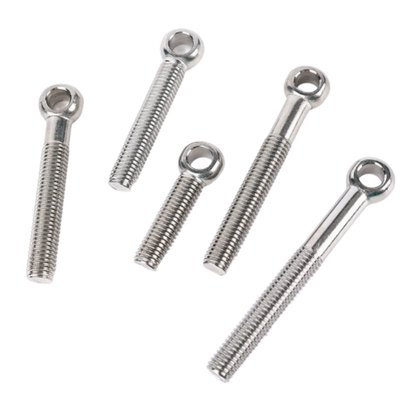

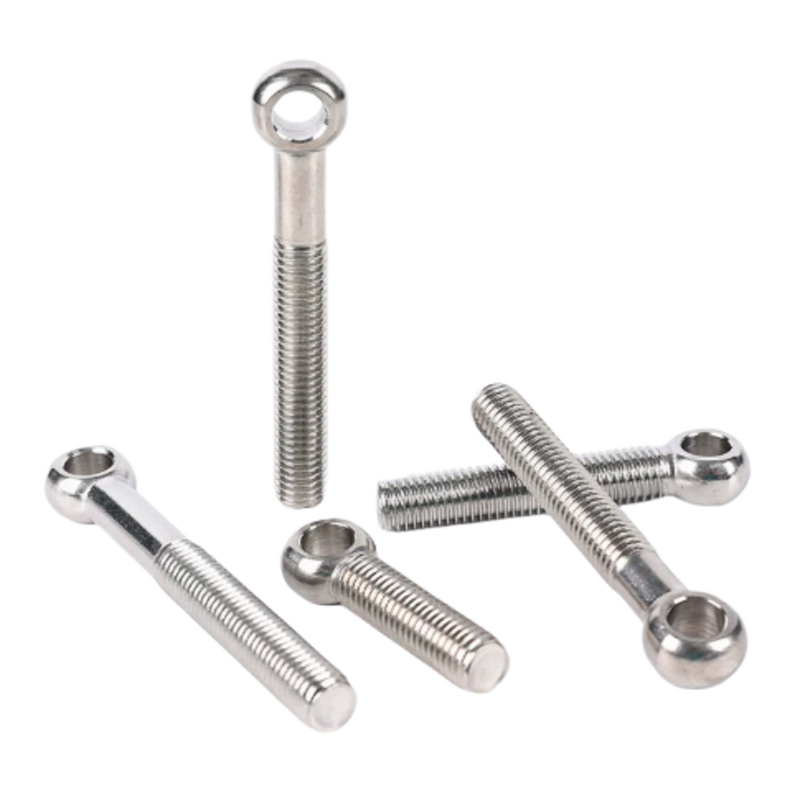

Die Augenschraube, die manchmal auch als Fischaugenschraube oder Gelenkschraube bezeichnet wird, ist ein äußerst anpassungsfähiges Hardware-Befestigungselement. Es wurde speziell entwickelt, um flexible und dennoch sichere Verbindungen bereitzustellen. Ein Ende des Bolzens verfügt über ein präzise gefertigtes kreisförmiges Auge, während das gegenüberliegende Ende aus einem Schaft besteht, der vollständig oder teilweise mit einem Gewinde versehen werden kann.
Diese aus langlebigen, hochfesten Materialien wie Edelstahl 304 oder Kohlenstoffstahl (Q235) gefertigte Schraube garantiert hervorragende Korrosionsbeständigkeit und dauerhafte Leistung, selbst unter anspruchsvollen Bedingungen. Der Herstellungsprozess hält sich strikt an etablierte Standards, darunter GB/T 798-1988 (chinesischer Nationalstandard) und DIN 444 (deutscher Industriestandard). Diese Haftung stellt sicher, dass die Schraube genaue Abmessungen und ein präzises Gewinde behält.
Die Augenschraube ist in einem breiten Größenspektrum mit Gewindedurchmessern von M6 bis M64 erhältlich und kann einer Vielzahl von Projektanforderungen gerecht werden. Aufgrund seines Designs eignet es sich besonders für Anwendungen, die einen zuverlässigen Drehpunkt, einen einstellbaren Winkel oder einen sicheren Hebepunkt erfordern. Darüber hinaus ist es aufgrund seines einfachen Anschließens und Trennens ein unverzichtbares Element sowohl für industrielle Anwendungen als auch für den allgemeinen Einsatz.
Merkmale:
Premium-Materialoptionen
Unsere Produkte sind aus hochwertigem Edelstahl 304 (A2) erhältlich, der eine hervorragende Beständigkeit gegen Rost und Korrosion bietet. Alternativ können Sie sich für Kohlenstoffstahl (Q235) entscheiden, der mit Oberflächenveredelungen wie Schwarzoxid oder Feuerverzinkung behandelt wird, um seine Haltbarkeit und Lebensdauer zu verbessern.
Hohe Festigkeit
Diese Artikel sind aus starken Materialien geschmiedet und gewährleisten eine hervorragende Zugfestigkeit und dauerhafte Leistung. Für Kohlenstoffstahlvarianten umfassen die Festigkeitsklassen 4,8, 8,8 und 10,9, während Edelstahloptionen in der Güteklasse A2-70 angeboten werden.
Präzisionstechnik
Diese Komponenten werden unter Einhaltung der strengen GB798- und DIN444-Standards hergestellt und verfügen über eine glatte sphärische Oberfläche und mit hoher Präzision gefertigte Gewinde, um eine zuverlässige Befestigung zu gewährleisten.
Vielseitige Möglichkeiten zum Einfädeln
Um unterschiedlichen Befestigungsanforderungen gerecht zu werden, sind die Produkte sowohl in Ausführungen mit Vollgewinde als auch mit Teilgewinde erhältlich und bieten so Flexibilität für verschiedene Anwendungen.
Vielseitiges Design
Das kreisförmige Ösendesign ermöglicht eine einfache Verbindung mit Stiften, Ketten oder Seilen und ermöglicht eine flexible Drehung und Winkelanpassung für verschiedene Verwendungsszenarien.
Technische Parameter:
| Nennlänge |
20 mm bis 150 mm |
| Oberflächenbeschaffenheit |
Hell, glatt, mit minimalen Graten |
| Material |
Edelstahl 304, Kohlenstoffstahl |
| Gewindesteigung |
Standard |
| Gewindedurchmesser |
M6, M8, M10, M12, M16, M20 bis M30 |
| Standard |
GB/T 798-1988, DIN 444 |
| Mo |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| P |
0,8 |
1 |
1,25 |
1.5 |
1,75 |
2 |
2.5 |
3 |
3 |
3.5 |
| d1 max |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 Min |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| dk max |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| dk min |
10.9 |
12.9 |
16.9 |
18.7 |
23.7 |
30.4 |
38.4 |
43.4 |
48.4 |
53.1 |
| s max |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| s min |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| ds max |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Anwendungen:
Industriemaschinen
Im Bereich der Industriemaschinen spielen diese Komponenten eine entscheidende Rolle bei der Verbindung von Teilen, die häufige Winkeleinstellungen oder eine einfache Demontage erfordern. Sie sind in verschiedenen mechanischen Geräten unverzichtbar, bei denen Flexibilität und Wartungseffizienz von größter Bedeutung sind.
Ventil und Rohrleitung
Diese Komponenten finden weit verbreitete Verwendung in Systemen mit Niedertemperatur-, Hochdruckventilen und Druckrohrleitungen. Darüber hinaus sind sie ein integraler Bestandteil von Fluidtechniksystemen und bieten zuverlässige Leistung unter anspruchsvollen Bedingungen.
Heben und Riggen
In Kombination mit geeigneten Schlingen oder Haken dienen sie als zuverlässige Anschlagpunkte für Hebe- und Montagearbeiten. Diese Zuverlässigkeit sorgt für Sicherheit und Effizienz bei verschiedenen Hebevorgängen.
Automobil & Transport
Im Automobil- und Transportsektor werden diese Komponenten in Aufhängungssystemen und Fahrwerksverbindungen eingesetzt. Sie werden auch häufig bei der Montage von Falt- und Kinderfahrrädern verwendet und tragen zur strukturellen Integrität und Benutzerfreundlichkeit bei.
Generalversammlung
Diese Teile sind ideal für allgemeine Montageanwendungen, einschließlich der Möbelherstellung, wie beispielsweise verstellbare Halterungen. Darüber hinaus werden sie häufig in Außenanlagen wie Zeltbefestigungen und Fitnessgeräten sowie bei der Montage verschiedener Hardware-Werkzeuge eingesetzt.
Support und Dienstleistungen:
Unsere pneumatischen Rohrverschraubungen sind für zuverlässige und effiziente Verbindungen in verschiedenen pneumatischen Systemen konzipiert. Für technischen Support stellen Sie bitte sicher, dass Sie die Modellnummer und die Spezifikationen des Produkts zur Hand haben, um genaue Unterstützung zu erhalten.
Wir bieten umfassende Dienstleistungen, einschließlich Installationsanleitungen, Wartungstipps, Ratschläge zur Fehlerbehebung und Informationen zu Ersatzteilen, um Ihnen dabei zu helfen, die Leistung und Lebensdauer Ihrer pneumatischen Armaturen zu maximieren.
Für einen optimalen Betrieb verwenden Sie immer Armaturen, die mit den Druck- und Temperaturanforderungen Ihres Systems kompatibel sind, und befolgen Sie die empfohlenen Installationspraktiken.
Unser technisches Support-Team ist bestrebt, alle Probleme schnell und effektiv zu lösen und so minimale Ausfallzeiten für Ihren Betrieb zu gewährleisten.
Darüber hinaus stellen wir detaillierte Produkthandbücher und Datenblätter zur Verfügung, die Ihnen dabei helfen, die Funktionen und die ordnungsgemäße Verwendung unserer pneumatischen Rohrverbindungsstücke zu verstehen.
Sollten Sie maßgeschneiderte Lösungen benötigen oder spezifische Anwendungsanforderungen haben, stehen Ihnen unsere Experten für eine Beratung und Empfehlung der besten, auf Ihre Anforderungen zugeschnittenen Anpassungsoptionen zur Verfügung.
Verpackung und Versand:
Produktverpackung und Versand für pneumatische Rohrverschraubungen
Unsere pneumatischen Rohrverbindungsstücke werden sorgfältig verpackt, um sicherzustellen, dass sie in einwandfreiem Zustand ankommen. Jede Armatur ist einzeln verpackt oder in schützenden Fächern in stabilen Kartons untergebracht, um Schäden während des Transports zu verhindern. Die Verpackungsmaterialien sind so ausgewählt, dass sie Polsterung und Schutz vor Feuchtigkeit, Staub und Stößen bieten.
Bei Großbestellungen werden die Armaturen in größeren Kartons oder Kisten verpackt und sicher befestigt, um Bewegungen und mögliche Schäden zu vermeiden. Alle Pakete sind deutlich mit Produktinformationen, Handhabungsanweisungen und Versanddetails gekennzeichnet, um eine reibungslose Lieferung zu ermöglichen.
Wir bieten flexible Versandoptionen, um Ihren Anforderungen gerecht zu werden, einschließlich Standard-, Express- und Frachtversand. Unsere Logistikpartner sind zuverlässig und erfahren im Umgang mit Industrieprodukten und gewährleisten eine pünktliche und sichere Lieferung an Ihren angegebenen Standort.
Vor dem Versand wird jede Bestellung einer gründlichen Qualitätsprüfung unterzogen, um sicherzustellen, dass die richtigen Artikel und Mengen enthalten sind. Sobald die Sendung versandt wird, werden Informationen zur Sendungsverfolgung bereitgestellt, sodass Sie den Fortschritt Ihrer Lieferung überwachen können.
Bei besonderen Verpackungs- oder Versandanforderungen wenden Sie sich bitte an unseren Kundendienst. Wir gehen gerne auf Ihre Bedürfnisse ein.
