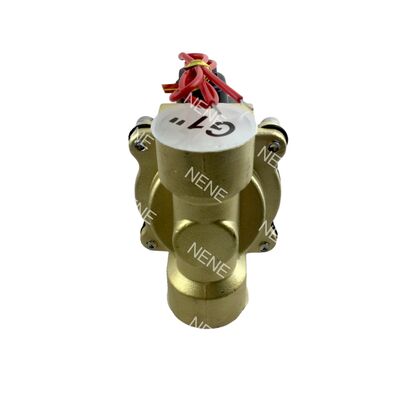

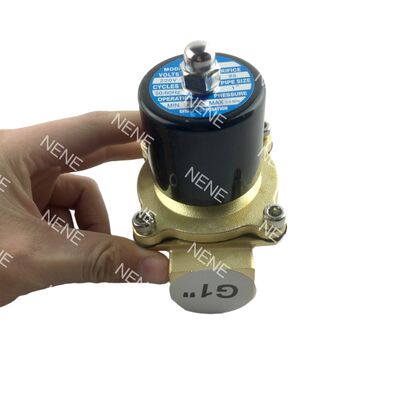

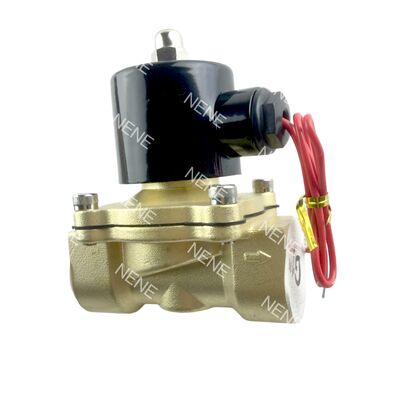

1/2 Zoll UNID UW-15 Pneumatisches Magnetventil DC24V AC220V AC110V 1/2" Öffnung 15 mm

Produktbeschreibung:

Das UNID UW-Serien-Magnetventil ist mit einem Pilot-Membranmechanismus ausgestattet und arbeitet als Schließventil. Das bedeutet, dass das Ventil im stromlosen Zustand geschlossen bleibt und im stromdurchflossenen Zustand öffnet, was eine zuverlässige Steuerung in verschiedenen Anwendungen ermöglicht.

Diese Ventilserie kann direkt bei einem Druckdifferenzial von Null arbeiten, was sie äußerst vielseitig und für eine breite Palette von Betriebsbedingungen geeignet macht. Ihr Design gewährleistet eine gleichbleibende Leistung auch in Umgebungen mit niedrigem Druck.

Die Ventilkörper sind je nach Größe aus unterschiedlichen Materialien gefertigt. Für Größen von 3/8" bis 1" wird Schmiedemessing verwendet, während für Größen zwischen 1¼" und 2" Gussbronze zum Einsatz kommt. Diese Materialien bieten eine ausgezeichnete Korrosionsbeständigkeit und erhöhen die Haltbarkeit und Lebensdauer des Ventils.

Standarddichtungen in der UW-Serie bestehen aus NBR und sind für Temperaturen bis 80°C ausgelegt. Es gibt jedoch Optionen für Viton- oder Silikondichtungen, die höheren Temperaturen bis 130°C standhalten und verschiedene Anforderungen an die Flüssigkeitstemperatur erfüllen.

Um internationalen Rohrleitungsstandards zu entsprechen, sind die Ventile mit Standardgewindeanschlüssen ausgestattet, darunter BSPT, NPT und BSP. Dies erleichtert und vereinfacht die Integration in bestehende Systeme.

Die Spule des UW-Serien-Magnetventils unterstützt Standardspannungen wie 110VAC, 220VAC und 24VDC. Darüber hinaus können auf Anfrage spezielle Spulenspannungen geliefert werden, um spezifische Kundenbedürfnisse zu erfüllen.

Aufgrund seines robusten Designs und seiner flexiblen Funktionen findet das UW-Serien-Magnetventil breite Anwendung in Bereichen wie Wasseraufbereitung, industrielle Automatisierung, HLK-Systeme und leichte Ölförderanwendungen.

Merkmale:

Die Pilot-Membran ist speziell dafür ausgelegt, empfindliche Öffnungs- und Schließfähigkeiten zu bieten und eine präzise Steuerung zu gewährleisten. Darüber hinaus bietet sie eine ausgezeichnete Verstopfungsresistenz, was sie unter verschiedenen Betriebsbedingungen zuverlässig macht.

Dieses Ventil arbeitet ohne Mindestdruckdifferenzialanforderung und ermöglicht so einen effektiven Betrieb auch bei null Druckunterschied. Diese Funktion erweitert seine Einsatzmöglichkeiten in einer Vielzahl von Anwendungen.

Der Ventilkörper ist in zwei Materialoptionen erhältlich, um unterschiedlichen Anwendungsanforderungen gerecht zu werden: Schmiedemessing für Größen von 3/8" bis 1" und Gussbronze für Größen von 1¼" bis 2". Für die Abdichtung werden mehrere Materialien angeboten, darunter Standard-NBR, das bis 80°C arbeitet, und optionale Viton- oder Silikondichtungen, die für höhere Flüssigkeitstemperaturen bis 130°C ausgelegt sind.

Es ist mit verschiedenen Medien wie Wasser, Luft und leichtem Öl kompatibel und unterstützt einen breiten Betriebsdruckdifferenzialbereich. Detaillierte Spezifikationen entnehmen Sie bitte dem technischen Datenblatt.

Erhältlich in mehreren Anschlussgrößen von 3/8" bis 2" mit Cv-Werten zwischen 2,4 und 48, erfüllt das Ventil vielfältige Durchflussanforderungen. Das maximale Betriebsdruckdifferenzial ist für Luft mit 7 kgf/cm² und für Wasser und leichtes Öl mit bis zu 5 kgf/cm² angegeben.

Die Gewindeanschlussoptionen umfassen BSPT, NPT und BSP, was eine flexible Installation ermöglicht. Darüber hinaus ist die Spulenspannungstoleranz auf Stabilität ausgelegt, mit ±10% für Wechselspannung und ±1% für Gleichspannung.

Mit seiner kompakten und leichten Konstruktion lässt sich dieses Ventil leicht in verschiedene Systeme integrieren, ohne signifikante Masse oder Gewicht hinzuzufügen.

Technische Parameter:

Dieses Magnetventil für Wasserventile verfügt über einen Kern aus Edelstahl, langlebige Membranen aus NBR, Viton oder Silikon und einen robusten Körper aus Schmiedemessing oder Gussbronze, je nach Größe. Das Rohr und die Feder sind ebenfalls aus Edelstahl, während die Spule Spezial-Kupferdraht (H) verwendet, um eine optimale Leistung bei Wasseranwendungen zu gewährleisten.

Anwendungen:

Support und Dienstleistungen:

Unser Produkt Pneumatisches Magnetventil wird mit umfassendem technischen Support und Dienstleistungen geliefert, um eine optimale Leistung und Kundenzufriedenheit zu gewährleisten. Wir bieten detaillierte Installationsanleitungen, Bedienungsanleitungen und Wartungsanweisungen, um Benutzer bei der korrekten Einrichtung und Verwendung des Ventils zu unterstützen. Unser technisches Support-Team steht Ihnen für alle produktbezogenen Anfragen, Fehlerbehebungen und Anpassungswünsche zur Verfügung. Wir bieten auch Reparatur- und Ersatzdienste im Rahmen der Garantiebedingungen an, um die Zuverlässigkeit und Langlebigkeit des Produkts zu gewährleisten. Darüber hinaus stehen Schulungen und Anwendungsunterstützung zur Verfügung, um Kunden zu helfen, die Effizienz und Wirksamkeit ihrer pneumatischen Systeme mit unseren Magnetventilen zu maximieren.

Verpackung und Versand:

Produktverpackung:

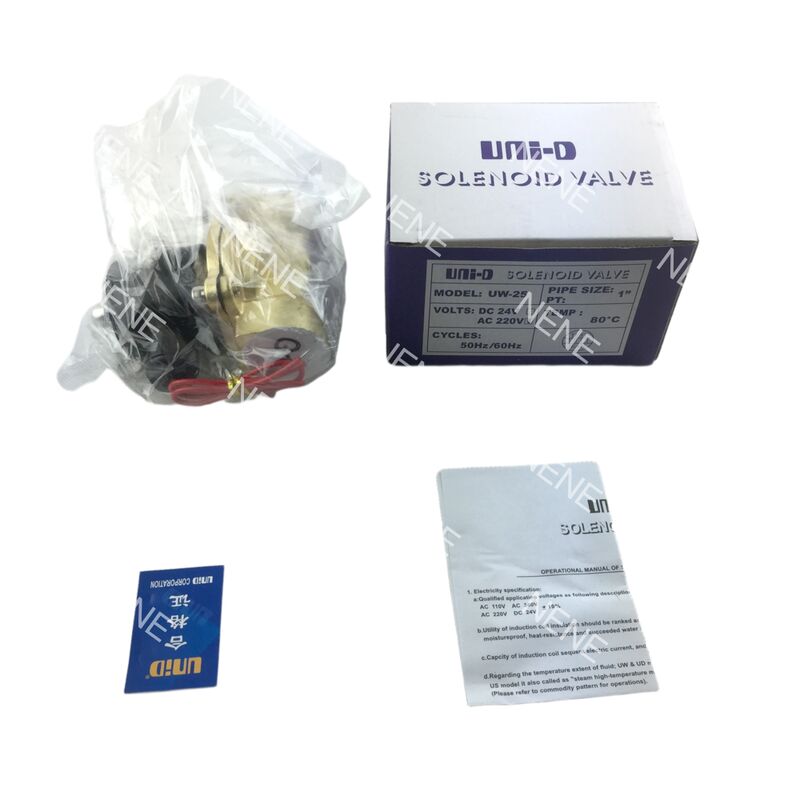

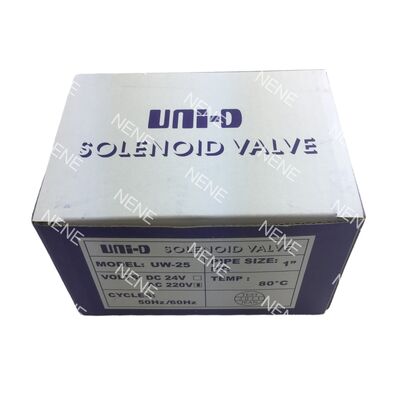

Das pneumatische Magnetventil wird sorgfältig verpackt, um eine sichere Lieferung und Schutz vor Transportschäden zu gewährleisten. Jedes Ventil ist einzeln in antistatischem Schaumstoff verpackt und in einem stabilen, passgenauen Karton untergebracht. Der Karton wird dann mit verstärktem Klebeband versiegelt und mit Produktinformationen, Handhabungshinweisen und einem Barcode zur Nachverfolgung versehen.

Versand:

Wir bieten zuverlässige Versandoptionen, um das pneumatische Magnetventil schnell und sicher zu liefern. Die Produkte werden über vertrauenswürdige Spediteure versendet, wobei für alle Bestellungen eine Sendungsverfolgung verfügbar ist. Je nach Ihrem Standort kann der Versand zwischen 3 und 10 Werktagen dauern. Auf Anfrage bieten wir auch Expressversanddienste an. Alle Sendungen sind versichert, um mögliche Schäden oder Verluste während des Transports abzudecken.
