Produktbeschreibung:

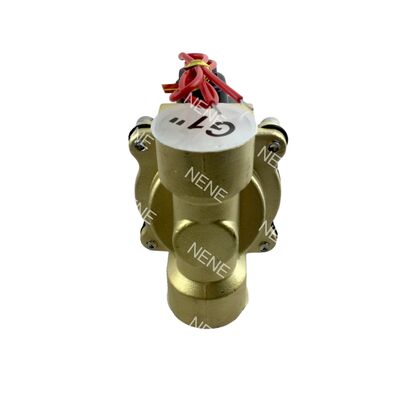

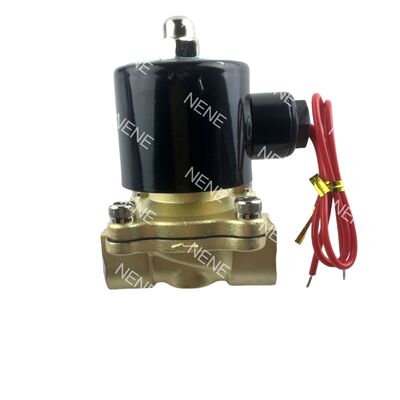

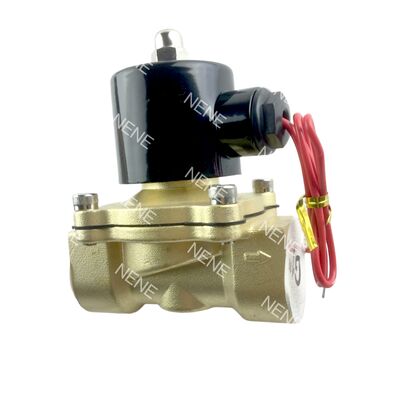

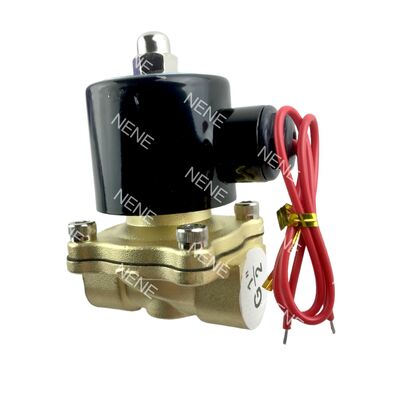

Das UNID UW-Serien-Magnetventil ist mit einem Pilot-Membranmechanismus ausgestattet und vom Typ Schließer. Das bedeutet, dass das Ventil im stromlosen Zustand geschlossen bleibt und beim Anlegen von elektrischer Spannung öffnet. Sein Design ermöglicht einen effektiven Betrieb auch bei einem Druckdifferenzial von Null, was es für verschiedene Anwendungen sehr vielseitig macht.
Die Ventilkörper sind je nach Größe aus unterschiedlichen Materialien gefertigt. Für Größen von 3/8 Zoll bis 1 Zoll wird Schmiedemessing verwendet, während für größere Größen zwischen 1¼ Zoll und 2 Zoll Gussbronze zum Einsatz kommt. Beide Materialien werden wegen ihrer ausgezeichneten Korrosionsbeständigkeit ausgewählt, um ein langlebiges Produkt zu gewährleisten.
Bei den Dichtungen ist die Standardoption NBR, die Temperaturen bis zu 80°C standhält. Für Anforderungen mit höheren Fluidtemperaturen sind optionale Dichtungen aus Viton oder Silikon erhältlich, die Temperaturen bis zu 130°C bewältigen können. Die Ventile verfügen über Standard-Gewindeanschlüsse wie BSPT, NPT und BSP, um internationale Rohrleitungsstandards zu erfüllen.
Die Spulen sind in den Standardspannungen 110VAC, 220VAC und 24VDC erhältlich. Darüber hinaus können kundenspezifische Spannungen auf Anfrage geliefert werden, um spezifische Projektanforderungen zu erfüllen. Aufgrund dieser Merkmale wird das UW-Serien-Magnetventil in verschiedenen Bereichen eingesetzt, darunter Wasseraufbereitung, industrielle Automatisierung, HLK-Systeme und leichte Ölförderanwendungen.
Merkmale:
Pilot-Membranstruktur
Die Pilot-Membran ist so konzipiert, dass sie empfindliche Öffnungs- und Schließfunktionen bietet und eine zuverlässige Verstopfungsfreiheit gewährleistet. Diese Struktur verbessert die Reaktionsfähigkeit und Haltbarkeit des Systems unter verschiedenen Betriebsbedingungen.
Betrieb bei Null-Druckdifferenzial
Dieses Gerät arbeitet effektiv, ohne dass ein minimales Druckdifferenzial erforderlich ist. Es arbeitet auch bei Null-Druckdifferenzial reibungslos und ist somit für eine Vielzahl von Anwendungen geeignet.
Materialoptionen
Es stehen zwei Körpermaterialoptionen zur Verfügung, um unterschiedliche Anwendungsanforderungen zu erfüllen. Schmiedemessing wird für Größen von 3/8" bis 1" verwendet, während Gussbronze für größere Größen von 1¼" bis 2" angeboten wird. Diese Variabilität ermöglicht eine optimale Leistung in verschiedenen Umgebungen.
Dichtungsmaterialien
Mehrere Dichtungsmaterialien werden bereitgestellt, um verschiedene Temperaturanforderungen zu erfüllen. Die Standarddichtung ist NBR, die bis zu 80°C ausgelegt ist. Für höhere Temperaturen sind optionale Dichtungen wie Viton oder Silikon erhältlich, die Temperaturen bis zu 130°C standhalten können.
Kompatibilität und Betriebsbereich
Die Pilot-Membran ist mit mehreren Medien kompatibel, darunter Wasser, Luft und leichtes Öl. Sie unterstützt einen weiten Betriebsdruckdifferenzialbereich, der in den detaillierten technischen Daten für genaue Spezifikationen nachgeschlagen werden kann.
Anschlussgrößen und Durchflusskapazität
Die verfügbaren Anschlussgrößen reichen von 3/8" bis 2", mit einem Durchflusskoeffizienten (Cv) zwischen 2,4 und 48. Diese Vielfalt stellt sicher, dass unterschiedliche Durchflussanforderungen effektiv erfüllt werden können.
Maximales Betriebsdruckdifferenzial
Das maximale Betriebsdruckdifferenzial beträgt bis zu 7 kgf/cm² für Luft und bis zu 5 kgf/cm² für Wasser und leichtes Öl, was eine robuste Leistung unter erheblichen Druckbedingungen bietet.
Gewindeanschlüsse
Für eine flexible Installation unterstützt das Produkt verschiedene Gewindeanschlüsse, einschließlich der Standards BSPT, NPT und BSP.
Spannungstoleranz der Spule
Die Spannungstoleranz der Spule gewährleistet einen stabilen Betrieb mit einer Toleranz von ±10% für Wechselspannung und ±1% für Gleichspannung, was zu einer zuverlässigen Leistung in verschiedenen elektrischen Umgebungen beiträgt.
Kompaktes und leichtes Design
Das kompakte Design der Pilot-Membran macht sie leicht und einfach in bestehende Systeme zu integrieren, was die Gesamteffizienz und den Komfort erhöht.
Technische Parameter:
| Feder |
Edelstahl |
| Rohr |
Edelstahl |
| Kern |
Edelstahl |
| Membran |
NBR, Viton, Silikon (je nach Auswahl) |
| Spule |
Spezial Kupferdraht (H) |
| Körper |
Schmiedemessing (3/8"~1") / Gussbronze (1¼"~2") |
Anwendungen:
Wasseraufbereitungs- und Versorgungssysteme
Diese Kategorie umfasst verschiedene Technologien und Infrastrukturen zur effizienten Reinigung, Aufbereitung und Verteilung von Wasser. Diese Systeme stellen sicher, dass Wasser die Qualitätsstandards für den Verzehr und den industriellen Gebrauch erfüllt.
Industrielle Automatisierungsanlagen
Industrielle Automatisierungsanlagen umfassen Maschinen und Steuerungssysteme, die Prozesse mit minimalem menschlichen Eingriff betreiben. Diese Werkzeuge verbessern die Produktivität, Genauigkeit und Sicherheit in verschiedenen Fertigungssektoren.
HLK-Systeme
Heizungs-, Lüftungs- und Klimaanlagen (HLK) regulieren die Innentemperatur und Luftqualität. Sie spielen eine entscheidende Rolle bei der Aufrechterhaltung komfortabler und gesunder Umgebungen in Wohn-, Geschäfts- und Industriegebäuden.
Leichtölförder- und Brenneranlagen
Diese Systeme konzentrieren sich auf die sichere Förderung und Verbrennung von Leichtölprodukten. Sie sind wesentliche Bestandteile in der Energieerzeugung, Heizungsanwendungen und verschiedenen industriellen Prozessen.
Luftkompressions- und pneumatische Steuerungssysteme
Luftkompressions- und pneumatische Steuerungssysteme verwenden Druckluft zur Stromversorgung von Werkzeugen, Maschinen und Automatisierungsgeräten. Sie werden häufig in der Fertigung, Verarbeitung und in mechanischen Betrieben eingesetzt, um die Effizienz zu steigern.
Lebensmittelmaschinen und Reinigungsgeräte
Diese Kategorie umfasst spezialisierte Maschinen für die Lebensmittelverarbeitung sowie Geräte zur Reinigung und Aufrechterhaltung von Hygienestandards. Diese Technologien unterstützen die Lebensmittelsicherheit und die betriebliche Produktivität.
Support und Dienstleistungen:
Unser Produkt, das pneumatische Magnetventil, ist für eine zuverlässige und effiziente Leistung in verschiedenen industriellen Anwendungen konzipiert. Um einen optimalen Betrieb zu gewährleisten, bieten wir umfassende technische Unterstützung und Dienstleistungen, die auf Ihre Bedürfnisse zugeschnitten sind.
Der technische Support umfasst Unterstützung bei der Produktauswahl, Installationsanleitungen, Fehlerbehebung und Wartungsverfahren. Unser Expertenteam steht Ihnen zur Verfügung, um Ihnen die Spezifikationen und Betriebsparameter zu erläutern, um die Funktionalität und Lebensdauer des Ventils zu maximieren.
Wir bieten detaillierte Produktdokumentationen, einschließlich Benutzerhandbüchern, Schaltplänen und technischen Datenblättern, um die ordnungsgemäße Verwendung und Integration in Ihre Systeme zu erleichtern. Darüber hinaus können Schulungen arrangiert werden, um Ihr Personal mit dem notwendigen Wissen für den effektiven Betrieb und die Wartung der Magnetventile auszustatten.
Für Wartungs- und Reparaturdienste bieten wir autorisierte Serviceoptionen an, um sicherzustellen, dass Ihre pneumatischen Magnetventile in optimalem Zustand bleiben. Ersatzteile und Zubehör sind leicht erhältlich, um schnelle und effiziente Reparaturen zu unterstützen.
Unser Engagement ist es, kontinuierlichen Support während des gesamten Produktlebenszyklus zu bieten, um Ausfallzeiten zu minimieren und eine anhaltende Leistung in Ihren pneumatischen Steuerungsanwendungen zu gewährleisten.
Verpackung und Versand:
Produktverpackung:
Das pneumatische Magnetventil wird sorgfältig in einem stabilen, korrosionsbeständigen Karton verpackt, um den Schutz während des Transports zu gewährleisten. Im Inneren des Kartons ist das Ventil sicher in speziell zugeschnittenen Schaumstoffeinlagen platziert, um Bewegungen und mögliche Beschädigungen zu verhindern. Jede Einheit ist in einer antistatischen Tüte verpackt, um sie vor Feuchtigkeit und Staub zu schützen. Die Verpackung enthält ein Benutzerhandbuch, eine Garantiekarte und ein Qualitätsprüfungszertifikat.
Versand:
Wir bieten weltweiten Versand für das pneumatische Magnetventil mit zuverlässigen Spediteuren an, um eine pünktliche Lieferung zu gewährleisten. Alle Sendungen sind vollständig verfolgt und versichert für Ihre Sicherheit. Das Produkt wird mit entsprechender Kennzeichnung und Handhabungsanweisungen versendet, um die Integrität während des Transports zu wahren. Expressversandoptionen sind auf Anfrage erhältlich.
