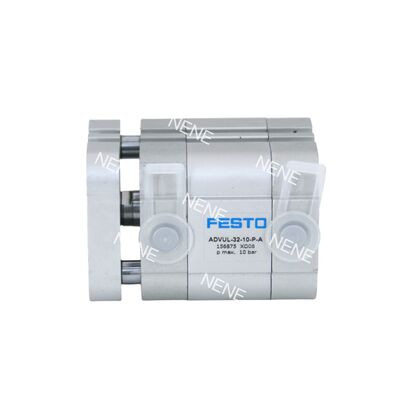

Produktbeschreibung:
Die FESTO ADVUL-Serie stellt einen kompakten, aber hocheffizienten Führungszylinder dar. Sie verfügt über ein integriertes Design, das Kolben, Führungsstange und Jochkupplungsplatte in einer einzigen Einheit vereint, wodurch eine Torsion der Kolbenstange effektiv eliminiert wird. Dieses Design gewährleistet eine außergewöhnlich präzise lineare Bewegung während des Betriebs.
Die ADVUL-Serie wurde speziell für automatisierte Systeme entwickelt, bei denen der Platz begrenzt und die Zuverlässigkeit entscheidend ist. Sie ist eine ideale Lösung. Ihre robuste Konstruktion unterstützt eine konstante Leistung in anspruchsvollen Umgebungen und eignet sich daher für eine Vielzahl von industriellen Anwendungen.
Mit einer breiten Auswahl an Bohrungsgrößen von 12 mm bis 125 mm sowie Hublängen von bis zu 400 mm deckt diese Serie unterschiedliche Lastanforderungen und räumliche Einschränkungen ab. Diese Vielseitigkeit ermöglicht es, die spezifischen Anforderungen zahlreicher Automatisierungsaufgaben zu erfüllen.
Merkmale:
Starres Anti-Rotations-Design
Das Produkt verfügt über eine einzigartige Führungsstangen- und Jochkupplungsstruktur, die seitlichen und exzentrischen Belastungen effektiv widersteht. Dieses robuste Design bietet eine hervorragende Bewegungssteifigkeit und gewährleistet eine wiederholbare Positioniergenauigkeit.
Hochintegriert & Kompakt
Dieses kompakte Design wurde für eine platzsparende Installation entwickelt und eignet sich perfekt für den Einsatz in beengten Räumen. Es trägt dazu bei, die Effizienz der Maschinenkonstruktion zu maximieren, indem die Nutzung des verfügbaren Raums optimiert wird.
Einfache Installation & Sensorik
Eine Vielzahl von Montagezubehöroptionen ermöglicht eine flexible Anpassung an unterschiedliche Installationsanforderungen. Darüber hinaus erleichtern Profilnuten am Zylinderkörper die einfache Installation von Näherungssensoren, wie z. B. der SME-Serie, und ermöglichen so eine berührungslose Positionserfassung für eine reibungslose und nahtlose Integration in Steuerungssysteme.
Zuverlässig & Langlebig
Konstruiert mit einem Präzisionszylinder aus Aluminiumlegierung, einer hochlegierten Kolbenstange aus Edelstahl und standardmäßiger elastischer Dämpfung an beiden Enden, garantiert das Design einen reibungslosen und leisen Betrieb und verlängert gleichzeitig die Lebensdauer des Produkts erheblich.
Breite Betriebsbedingungen
Das Gerät ist für eine Vielzahl von Industrieumgebungen geeignet und arbeitet effizient in einem Druckbereich von 1,5 bis 10 bar und hält Umgebungstemperaturen von -20 °C bis +80 °C stand.
Technische Parameter:
| Montageposition |
Optional |
| Design |
Kolben, Kolbenstange |
| Art der Montage |
Entweder, mit Durchgangsbohrung, mit Zubehör |
| Dämpfung |
Elastische Dämpfungsringe/-platten an beiden Enden |
| Umgebungstemperatur |
-20 ... 80 °C |
| Arbeitsmedium |
Gefilterte Druckluft, geschmiert oder ungeschmiert |
- Hub15 mm
- Kolbendurchmesser12 mm
- DämpfungElastische Dämpfungsringe/-platten an beiden Enden
- MontagepositionOptional
- DesignKolben Kolbenstange
- PositionserkennungÜber Näherungsschalter
- Symbol00991737
- VariantenKolbenstange an einem Ende
- Drehmoment-/FührungsschutzFührungsstange mit Joch
- Betriebsdruck0,15 MPa ... 1 MPa
- Betriebsdruck1,5 bar ... 10 bar
- BetriebsartDoppeltwirkend
- BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und SteuermediumGeschmierter Betrieb möglich (in diesem Fall ist immer ein geschmierter Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse CRC2 - Mäßige Korrosionsbeanspruchung
- LABS (PWIS) KonformitätVDMA24364-B1/B2-L
- Umgebungstemperatur-20 °C ... 80 °C
- Schlagenergie in Endlagen0,07 J
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rückhub51 N
- Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorhub68 N
- Bewegte Masse für 0 mm Hub21 g
- Zusätzliche bewegte Masse pro 10 mm Hub4 g
- Grundgewicht für 0 mm Hub100 g
- Zusätzliches Gewicht pro 10 mm Hub14 g
- Art der MontageMit Durchgangsbohrung Mit Zubehör
- Pneumatischer AnschlussM5
- Material KragenschraubenHochlegierter Edelstahl
- Material DeckelKnetlegierung Aluminium
- Material dynamische DichtungenNBR TPE-U(PU)
- Material KolbenstangeHochlegierter Edelstahl
- Material ZylinderrohrKnetlegierung Aluminium
Anwendungen:
Die Herstellung von Neufahrzeugen ist in hohem Maße auf präzise Positionierungs- und Klemmechanismen angewiesen. Diese sind in verschiedenen Phasen wie der Batteriemodulmontage, der Handhabung von Komponenten, Schweißprozessen und Lackierstraßen von entscheidender Bedeutung und gewährleisten Effizienz und Genauigkeit während der gesamten Produktion.
In der Halbleiter- und Elektronikindustrie stellen Geräte außergewöhnlich hohe Anforderungen an Sauberkeit und Präzision. Anwendungen wie Wafer-Handling, Prüfmaschinen und Leiterplattenbestückung (PCB) profitieren stark von speziellen Lösungen, die diesen strengen Anforderungen gerecht werden.
Der Bereich der Lebensmittel- und Verpackungsmaschinen erfordert zuverlässige Betätigungs- und Schubbewegungen, um Hochgeschwindigkeitsabläufe zu unterstützen. Diese Funktionen sind in Maschinen, die für das Abfüllen, Verpacken und Verschließen zuständig sind, unerlässlich und tragen dazu bei, die Produktivität und die Produktintegrität aufrechtzuerhalten.
Für die allgemeine industrielle Automatisierung sind robuste und zuverlässige Antriebskomponenten unerlässlich. Sie werden häufig bei Aufgaben wie Materialtransport, Be- und Entladen von Werkzeugmaschinen und verschiedenen Montagearbeitsplatzaktivitäten eingesetzt und tragen zu optimierten Arbeitsabläufen und einer erhöhten Betriebszuverlässigkeit bei.
Support und Service:
Unser Produkt, der Pneumatikzylinder mit Kolben, wurde entwickelt, um eine zuverlässige und effiziente Leistung in einer Vielzahl von industriellen Anwendungen zu erbringen. Für den technischen Support bieten wir umfassende Unterstützung, einschließlich Installationsanleitungen, Tipps zur Fehlerbehebung und Wartungsempfehlungen, um einen optimalen Betrieb und eine lange Lebensdauer des Zylinders zu gewährleisten.
Wir bieten detaillierte Produkthandbücher und technische Dokumentationen, um den Benutzern zu helfen, die Spezifikationen und Betriebsparameter des Pneumatikzylinders mit Kolben zu verstehen. Unser Support-Team ist in der Lage, bei kundenspezifischen Konfigurationen und anwendungsspezifischen Lösungen zu helfen, um die individuellen Kundenanforderungen zu erfüllen.
Regelmäßige Wartungsdienste stehen zur Verfügung, um Ausfallzeiten zu vermeiden und die Lebensdauer Ihres Pneumatikzylinders zu verlängern. Wir bieten auch Reparaturdienste und Ersatzteile an, um alle Betriebsprobleme schnell zu beheben. Unser Ziel ist es, sicherzustellen, dass Ihr Pneumatiksystem reibungslos und effizient mit minimalen Unterbrechungen arbeitet.
Für einen erweiterten Service können Schulungen und Workshops organisiert werden, um die Benutzer über bewährte Verfahren für die Handhabung, Installation und Wartung von Pneumatikzylindern mit Kolben zu informieren.
Verpackung und Versand:
Produktverpackung und Versand für Pneumatikzylinder mit Kolben
Jeder Pneumatikzylinder mit Kolben wird sorgfältig verpackt, um sicherzustellen, dass er in einwandfreiem Zustand ankommt. Der Zylinder wird zunächst in Schutzschaum oder Luftpolsterfolie eingewickelt, um Kratzer oder Beschädigungen während des Transports zu vermeiden. Anschließend wird er in einen stabilen Karton gelegt, mit zusätzlichen Polstermaterialien wie Luftkissen oder Verpackungschips, um die Bewegung innerhalb des Kartons zu minimieren.
Die Verpackung ist deutlich mit Produktinformationen, Handhabungshinweisen und allen erforderlichen Sicherheitshinweisen gekennzeichnet. Bei Großbestellungen werden mehrere Einheiten sicher in größeren Kartons oder Holzkisten verpackt, um zusätzlichen Schutz zu bieten.
Der Versand erfolgt über zuverlässige Kurierdienste, die Tracking- und Versicherungsoptionen anbieten. Je nach Bestimmungsort und Kundenpräferenz können die Versandmethoden Standard-Landtransport, beschleunigte Luftfracht oder Seefracht für internationale Lieferungen umfassen.
Wir gewährleisten eine rechtzeitige Versendung und Lieferung, wobei alle Produkte vor dem Versand gründlich geprüft werden, um hohe Qualitätsstandards zu gewährleisten. Kunden erhalten umgehend Tracking-Details, um ihre Sendung von unserem Lager bis zur Lieferadresse zu verfolgen.
