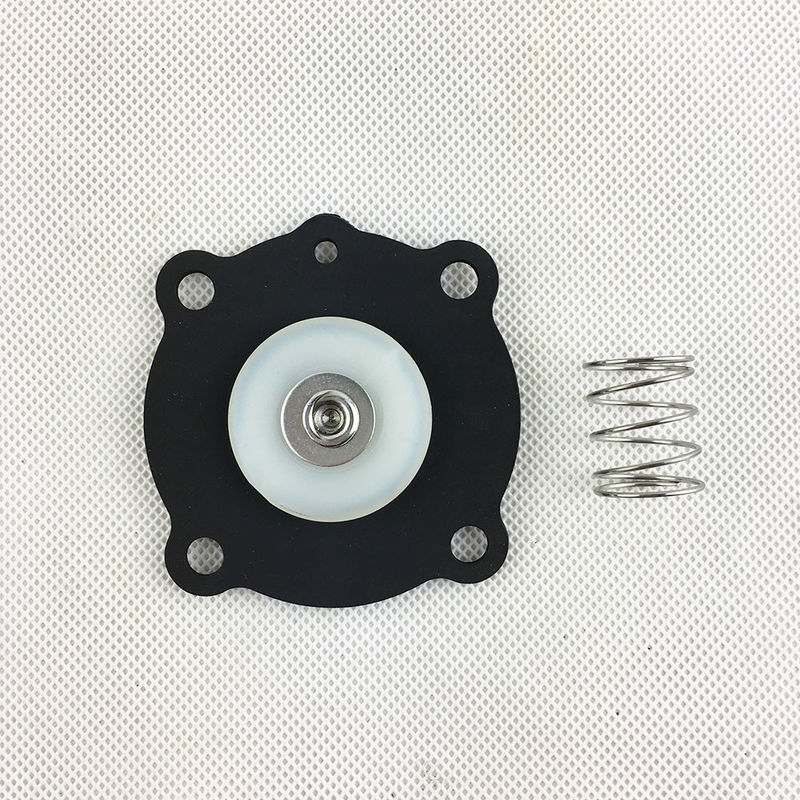

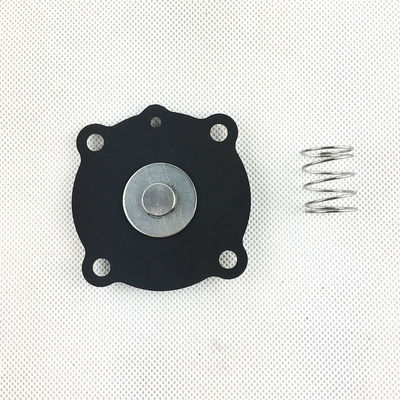

JOIL JISI20 JISR20 3/4'' Impulsventil Membran JICI20 JICR20 Membranventil Reparatursatz

Produktbeschreibung:

Übersetzung der JOIL-Impulsventil-Membran-Eigenschaften

Als Kernabdichtungs- und Steuerungskomponente von JOIL-Impulsventilen weist die Membran folgende Haupteigenschaften auf:

Materialeigenschaften:
Zu den gängigen Materialien gehören Nitril-Butadien-Kautschuk (NBR) und Fluorkautschuk (FKM). NBR-Membranen weisen eine gute Öl- und Verschleißfestigkeit auf, wodurch sie sich für herkömmliche Arbeitsbedingungen mit ölhaltiger Druckluft eignen; FKM-Membranen zeichnen sich durch hervorragende Hochtemperaturbeständigkeit (-20 °C bis 200 °C) und Korrosionsbeständigkeit aus und passen sich rauen Umgebungen wie hohen Temperaturen, starken Säuren und Laugen an. Einige Membranen weisen eine verstärkte Struktur auf (z. B. eine interne Gewebeverstärkungsschicht), um die Reißfestigkeit und Lebensdauer zu verbessern.

Temperaturanpassungsbereich:
NBR-Membranen eignen sich im Allgemeinen für Arbeitsumgebungen von -30 °C bis 120 °C. FKM-Membranen halten hohen Temperaturen von -20 °C bis 200 °C stand, und einige Sondermodelle können kurzzeitig bei noch höheren Temperaturen arbeiten.

Physikalische Eigenschaften:
Gleichmäßige Dicke, typischerweise zwischen 1,5 mm und 3 mm, ausgelegt entsprechend der Ventilanschlussgröße, um einen präzisen Sitz mit der Dichtfläche des Ventilkörpers zu gewährleisten. Hohe elastische Rückstellrate: Nachdem das Impulsventil mit hoher Frequenz (mehrmals pro Sekunde) geöffnet und geschlossen wurde, kann es schnell zurückfedern, um die Dichtungsleistung aufrechtzuerhalten, mit einer elastischen Rückstellrate von ≥85 % in der Regel. Zugfestigkeit ≥15 MPa und Reißfestigkeit ≥30 kN/m, wodurch eine gute mechanische Festigkeit zur Beständigkeit gegen Impulsschlagauswirkungen gewährleistet wird.

Lebensdauer:
Unter Standardarbeitsbedingungen (0,4–0,6 MPa Druck, saubere Luft bei normaler Temperatur) kann die Lebensdauer der Membran mehr als 1 Million Zyklen betragen; hochwertige FKM-Membranen können die Lebensdauer auf über 2 Millionen Zyklen verlängern.

Konstruktionsmerkmale:
Verwendet eine Lippendichtungsstruktur mit einer Lippenhöhe von 0,5–1 mm, die einen festen Sitz mit dem Ventilkörper unter Druck gewährleistet, mit einer Leckrate ≤0,1 l/min (unter einem Prüfdruck von 0,8 MPa). Der zentrale Teil ist mit einer Positionierungsstruktur ausgestattet, die zum Ventileinsatz passt, um die Synchronisation der Bewegung zu gewährleisten und Dichtungsversagen durch Abweichungen zu vermeiden.

Kompatibilität:
Spezielle Membranen sind für verschiedene Modelle von JOIL-Impulsventilen (z. B. Winkeltyp, Unterwasser-Typ) konzipiert. Sie zeichnen sich durch hohe Maßgenauigkeit mit einem Toleranzbereich von ≤±0,1 mm aus, wodurch die Installationskompatibilität gewährleistet wird.

Diese Eigenschaften stellen zusammen sicher, dass JOIL-Impulsventile eine effiziente und stabile Blassteuerung in Staubabscheidungssystemen erreichen und Ausfallzeiten der Geräte aufgrund von Membranversagen reduzieren.

Wichtiger Hinweis zur Fachterminologie

Gewebeverstärkungsschicht:Eine Schicht aus hochfestem Fasergewebe (z. B. Nylon, Glasfaser), das in das Membranmaterial eingebettet ist. Es erhöht die Beständigkeit der Membran gegen Dehnung und Reißen, ohne ihre Elastizität zu beeinträchtigen, was für die Verlängerung der Lebensdauer bei Hochfrequenzbetrieb entscheidend ist.

Lippendichtungsstruktur:Ein gängiges Dichtungsdesign für Membranen. Die erhabene „Lippe“ (dünne Kante) an der Membran verformt sich unter Druck leicht und passt sich eng an die Dichtfläche des Ventilkörpers an, um Luftlecks zu blockieren – diese Struktur ist für Impulsventile mit häufigen Ein- und Ausschaltzyklen zuverlässiger als eine flache Abdichtung.

Impulsschlagauswirkung:Die momentane Druckänderung, wenn das Impulsventil Druckluft freisetzt (normalerweise 0,4–0,8 MPa). Die Membran muss diesem wiederholten Aufprall ohne bleibende Verformung standhalten, was von ihrer Zugfestigkeit und ihrem elastischen Rückstellvermögen abhängt.

Technische Parameter:

Goyen Typ ASCO Typ SBFEC Typ

Turbo Typ Mecair Typ JOIL Typ

Norgren Typ AUTEL Typ Taeha Typ

Anwendungen:

Als Schlüsselkomponente des Impulsblasensystems in Taschenfilter-Staubabscheidern werden JOIL-Impulsventilmembranen in Staubabscheidern in Branchen wie Eisen und Stahl, Zement und Elektrizität weit verbreitet. Sie können sich schnell öffnen und schließen, um das Impulsblasen von Druckluft zu steuern, wodurch die Staubreinigung von Filterbeuteln ermöglicht wird. Dies gewährleistet nicht nur die Staubabscheidungseffizienz, sondern verlängert auch die Lebensdauer der Filterbeutel.

Einige JOIL-Impulsventilmembranen bestehen aus korrosionsbeständigen Materialien wie Fluorkautschuk (FKM), die eine ausgezeichnete Korrosionsbeständigkeit aufweisen. Daher können sie in chemischen Produktionsprozessen zur Steuerung des Flusses und des Drucks verschiedener korrosiver Gase oder Flüssigkeiten verwendet werden – beispielsweise in Szenarien wie dem Transport von Säure-Laugen-Lösungen und der Gassteuerung für chemische Reaktionskessel.

Die Lebensmittelverarbeitungsindustrie hat strenge Hygieneanforderungen. Wenn JOIL-Impulsventilmembranen aus lebensmittelkonformen Materialien hergestellt werden, können sie für die pneumatische Steuerung in der Lebensmittelverpackung, dem Materialtransport und anderen Bereichen verwendet werden, um die Sicherheit und Hygiene des Lebensmittelproduktionsprozesses zu gewährleisten.

Bei Prozessen wie Lackieren und Schweißen in der Automobilherstellung entstehen Staub und Dämpfe, die durch Staubabscheider gereinigt werden müssen. JOIL-Impulsventilmembranen können in den Staubabscheidungssystemen von Automobilherstellungswerkstätten eingesetzt werden, um die Werkstattluft sauber zu halten. Dies bietet den Arbeitern eine gute Arbeitsumgebung und trägt auch zur Verbesserung der Produktqualität bei.

Branchen wie Metallurgie und Keramik umfassen die Reinigung von Hochtemperatur-Rauchgas. Die hochtemperaturbeständigen Modelle der JOIL-Impulsventilmembranen können unter Hochtemperatur-Arbeitsbedingungen stabil arbeiten. Mit hochtemperaturbeständigen Materialien und speziellen Konstruktionen können sie Impulsschlagauswirkungen in Hochtemperaturumgebungen standhalten und eine effiziente Staubreinigung erreichen.

Taschenfilter-Staubabscheider:Ein Kernstück der Staubabscheidungsausrüstung, das Filterbeutel (aus Stoff oder Vliesstoffen) verwendet, um Staubpartikel aus Gasen abzufangen. Die schnelle Ein- und Aus-Aktion der Impulsventilmembran treibt Druckluft an, um Staub, der an den Filterbeuteln haftet, abzublasen und die Filtrationseffizienz der Beutel aufrechtzuerhalten.

Lebensmittelkonforme Materialien:Materialien, die internationalen Lebensmittelsicherheitsstandards entsprechen (z. B. FDA-Zertifizierung in den USA, EU-Verordnungen 10/2011). Diese Materialien sind ungiftig, geruchlos und setzen keine schädlichen Substanzen frei, wodurch sie für den direkten oder indirekten Kontakt mit Lebensmitteln geeignet sind.

Hochtemperatur-Rauchgas:Rauchgas mit einer Temperatur von typischerweise über 150 °C, das bei Prozessen wie Metallschmelzen (Metallurgie) und Keramiksintern entsteht. Hochtemperaturbeständige Membranen (z. B. auf FKM-Basis) sind unerlässlich, um Materialverformungen oder -ausfälle in solchen Umgebungen zu vermeiden.

Verpackung und Versand:

Produkt: Impulsventilmembran

Beschreibung: Hochwertige Membran für Impulsventile

Packungsinhalt: 1x Impulsventilmembran

Versandart: Standardversand

Versandzeit: 3-5 Werktage
