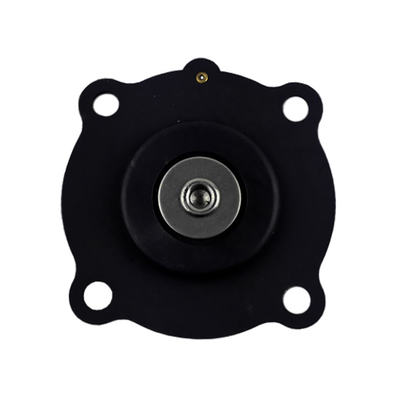

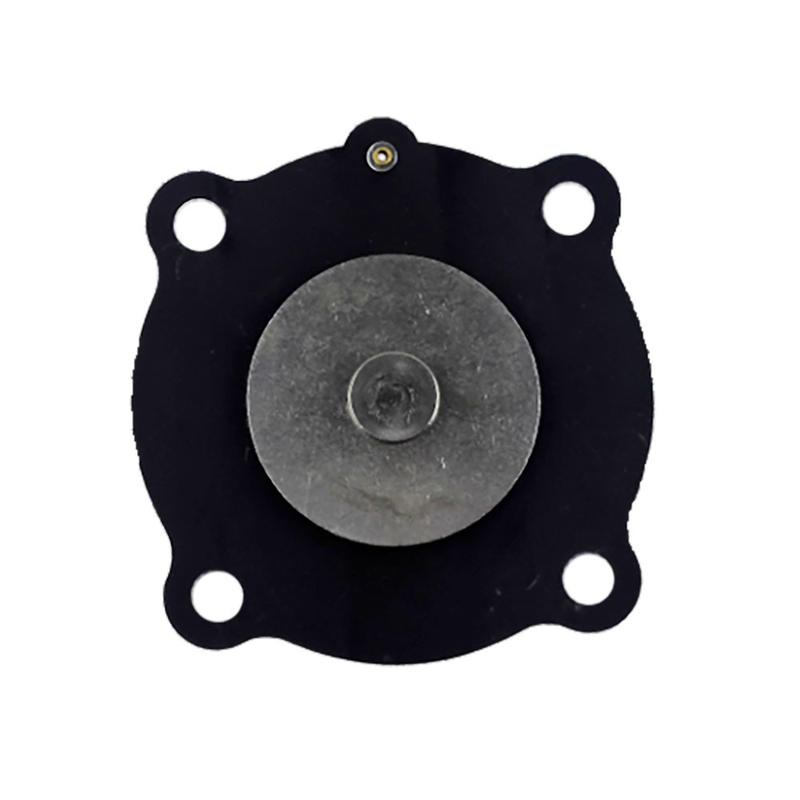

JOIL Membran-Reparaturzubehör für den Hochtemperaturbereich -20°C - 200°C

Produktbeschreibung:

Übersetzung der Eigenschaften der JOIL-Impulsventilmembran
Als Kernabdichtungs- und Steuerungskomponente von JOIL-Impulsventilen weist die Membran folgende Haupteigenschaften auf:

Materialeigenschaften:
Häufige Materialien sind Nitril-Butadien-Kautschuk (NBR) und Fluorkautschuk (FKM). NBR-Membranen weisen eine gute Öl- und Abriebfestigkeit auf und eignen sich daher für herkömmliche Arbeitsbedingungen mit ölhaltiger Druckluft; FKM-Membranen zeichnen sich durch eine ausgezeichnete Hochtemperaturbeständigkeit (-20 °C bis 200 °C) und Korrosionsbeständigkeit aus und passen sich rauen Umgebungen wie hohen Temperaturen, starken Säuren und Laugen an.

Einige Membranen weisen eine verstärkte Struktur auf (z. B. eine interne Gewebeverstärkungsschicht), um die Reißfestigkeit und Lebensdauer zu verbessern.

Temperaturanpassungsbereich:
NBR-Membranen eignen sich im Allgemeinen für Arbeitsumgebungen von -30 °C bis 120 °C.
FKM-Membranen halten hohen Temperaturen von -20 °C bis 200 °C stand, und einige Sondermodelle können kurzzeitig bei noch höheren Temperaturen arbeiten.

Physikalische Eigenschaften:
Gleichmäßige Dicke, typischerweise von 1,5 mm bis 3 mm, ausgelegt entsprechend der Ventilanschlussgröße, um einen präzisen Sitz mit der Dichtfläche des Ventilkörpers zu gewährleisten.

Hohe elastische Rückstellrate: Nachdem das Impulsventil mit hoher Frequenz (mehrmals pro Sekunde) geöffnet und geschlossen wurde, kann es schnell zurückfedern, um die Dichtungsleistung aufrechtzuerhalten, mit einer elastischen Rückstellrate von üblicherweise ≥85 %.

Zugfestigkeit ≥15 MPa und Reißfestigkeit ≥30 kN/m, wodurch eine gute mechanische Festigkeit zur Beständigkeit gegen Impulsschlagauswirkungen gewährleistet wird.

Lebensdauer:
Unter Standardarbeitsbedingungen (0,4–0,6 MPa Druck, saubere Luft bei normaler Temperatur) kann die Lebensdauer der Membran mehr als 1 Million Zyklen betragen; hochwertige FKM-Membranen können die Lebensdauer auf über 2 Millionen Zyklen verlängern.

Konstruktionsmerkmale:
Verwendet eine Lippendichtungsstruktur mit einer Lippenhöhe von 0,5–1 mm, die einen festen Sitz mit dem Ventilkörper unter Druck gewährleistet, mit einer Leckrate von ≤0,1 l/min (unter einem Prüfdruck von 0,8 MPa).

Der zentrale Teil ist mit einer Positionierungsstruktur ausgestattet, die zum Ventileinsatz passt, um die Synchronisation der Bewegung zu gewährleisten und Dichtungsfehler durch Abweichungen zu vermeiden.

Kompatibilität:
Spezialisierte Membranen sind für verschiedene Modelle von JOIL-Impulsventilen (z. B. Winkeltyp, Unterwasser-Typ) konzipiert. Sie zeichnen sich durch hohe Maßgenauigkeit mit einem Toleranzbereich von ≤±0,1 mm aus, wodurch die Installationskompatibilität gewährleistet wird.

Diese Eigenschaften gewährleisten gemeinsam, dass JOIL-Impulsventile eine effiziente und stabile Blassteuerung in Entstaubungssystemen erreichen und Ausfallzeiten der Geräte durch Membranversagen reduzieren.

Wichtiger Hinweis zur Fachterminologie
Gewebeverstärkungsschicht: Eine Schicht aus hochfestem Fasergewebe (z. B. Nylon, Glasfaser), das in das Membranmaterial eingebettet ist. Es erhöht die Beständigkeit der Membran gegen Dehnung und Reißen, ohne ihre Elastizität zu beeinträchtigen, was für die Verlängerung der Lebensdauer bei Hochfrequenzbetrieb entscheidend ist.
Lippendichtungsstruktur: Ein gängiges Dichtungsdesign für Membranen. Die erhabene „Lippe“ (dünne Kante) an der Membran verformt sich unter Druck leicht und passt sich eng an die Dichtfläche des Ventilkörpers an, um Luftlecks zu blockieren – diese Struktur ist für Impulsventile mit häufigen Ein- und Ausschaltzyklen zuverlässiger als eine flache Abdichtung.
Impulsschlagauswirkung: Die momentane Druckänderung, wenn das Impulsventil Druckluft freisetzt (normalerweise 0,4–0,8 MPa). Die Membran muss diesem wiederholten Aufprall ohne bleibende Verformung standhalten, was von ihrer Zugfestigkeit und ihrem elastischen Rückstellvermögen abhängt.

Technische Parameter:

Anwendungen:

Industrielle Entstaubungssysteme

Als Schlüsselkomponente des Impulsblasensystems in Taschenfilter-Entstaubern werden JOIL-Impulsventilmembranen in Entstaubungsanlagen in Branchen wie Eisen und Stahl, Zement und Elektrizität weit verbreitet. Sie können sich schnell öffnen und schließen, um das Impulsblasen von Druckluft zu steuern, wodurch die Staubreinigung von Filterbeuteln ermöglicht wird. Dies gewährleistet nicht nur die Entstaubungseffizienz, sondern verlängert auch die Lebensdauer der Filterbeutel.

Chemische Industrie

Einige JOIL-Impulsventilmembranen bestehen aus korrosionsbeständigen Materialien wie Fluorkautschuk (FKM), die eine ausgezeichnete Korrosionsbeständigkeit aufweisen. Daher können sie in chemischen Produktionsprozessen zur Steuerung des Flusses und des Drucks verschiedener korrosiver Gase oder Flüssigkeiten verwendet werden – beispielsweise in Szenarien wie dem Transport von Säure-Laugen-Lösungen und der Gaskontrolle für chemische Reaktionskessel.

Lebensmittelindustrie

Die Lebensmittelverarbeitungsindustrie hat strenge Hygieneanforderungen. Wenn JOIL-Impulsventilmembranen aus lebensmittelkonformen Materialien hergestellt werden, können sie für die pneumatische Steuerung in der Lebensmittelverpackung, dem Materialtransport und anderen Bereichen verwendet werden, wodurch die Sicherheit und Hygiene des Lebensmittelproduktionsprozesses gewährleistet wird.

Automobilherstellung

Bei Prozessen wie Lackieren und Schweißen in der Automobilherstellung entstehen Staub und Dämpfe, die durch Entstaubungsanlagen gereinigt werden müssen. JOIL-Impulsventilmembranen können in den Entstaubungssystemen von Automobilfertigungswerkstätten eingesetzt werden, um die Werkstattluft sauber zu halten. Dies bietet den Arbeitern eine gute Arbeitsumgebung und trägt auch zur Verbesserung der Produktqualität bei.

Industrien mit Hochtemperaturumgebungen

Branchen wie Metallurgie und Keramik umfassen die Reinigung von Hochtemperatur-Rauchgas. Die hochtemperaturbeständigen Modelle der JOIL-Impulsventilmembranen können unter Hochtemperatur-Arbeitsbedingungen stabil arbeiten. Mit hochtemperaturbeständigen Materialien und speziellen Konstruktionen können sie Impulsschlagauswirkungen in Hochtemperaturumgebungen standhalten und eine effiziente Staubreinigung erreichen.

Zusätzliche Hinweise zu branchenspezifischen Begriffen

Taschenfilter-Entstauber: Ein Kernstück der Entstaubungsanlage, das Filterbeutel (aus Stoff oder Vliesstoffen) verwendet, um Staubpartikel aus Gasen abzufangen. Die schnelle Ein- und Ausschaltfunktion der Impulsventilmembran treibt Druckluft an, um Staub abzublasen, der an den Filterbeuteln haftet, wodurch die Filtrationseffizienz der Beutel aufrechterhalten wird.

Lebensmittelkonforme Materialien: Materialien, die internationalen Lebensmittelsicherheitsstandards entsprechen (z. B. FDA-Zertifizierung in den USA, EU-Verordnungen 10/2011). Diese Materialien sind ungiftig, geruchlos und setzen keine schädlichen Substanzen frei, wodurch sie für den direkten oder indirekten Kontakt mit Lebensmitteln geeignet sind.

Hochtemperatur-Rauchgas: Rauchgas mit einer Temperatur von typischerweise über 150 °C, das bei Prozessen wie Metallschmelzen (Metallurgie) und Keramiksintern entsteht. Hochtemperaturbeständige Membranen (z. B. auf FKM-Basis) sind unerlässlich, um Materialverformungen oder -ausfälle in solchen Umgebungen zu vermeiden.

Verpackung und Versand:

Produktname: Impulsventilmembran

Beschreibung: Hochwertige Membran für Impulsventile, geeignet für verschiedene industrielle Anwendungen.

Paket beinhaltet: 1 Impulsventilmembran

Paketabmessungen: 4 x 4 x 1 Zoll

Versandart: Standardversand

Versandkosten: 5,00 $
