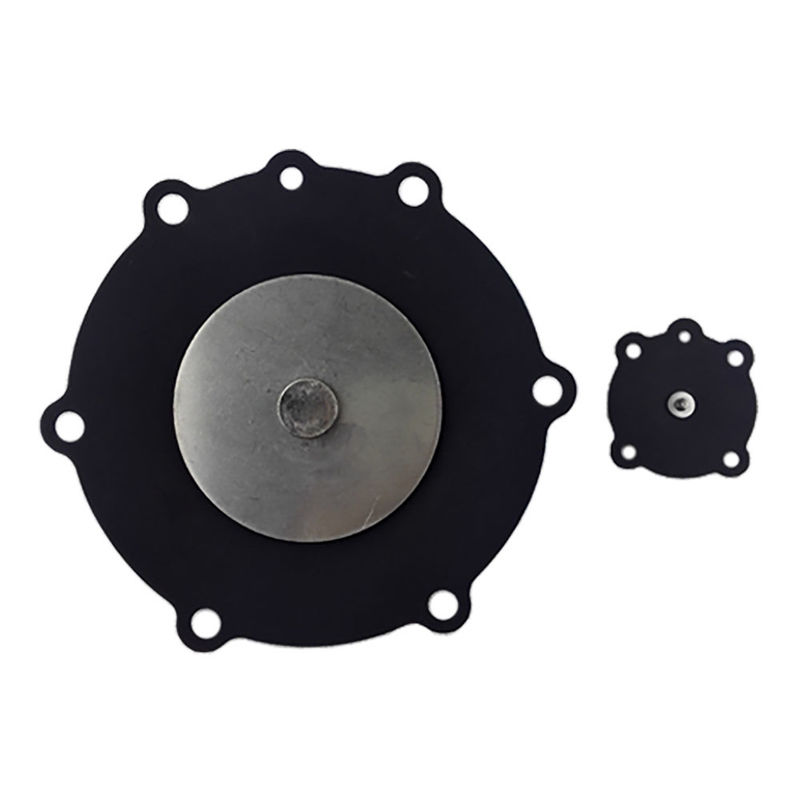

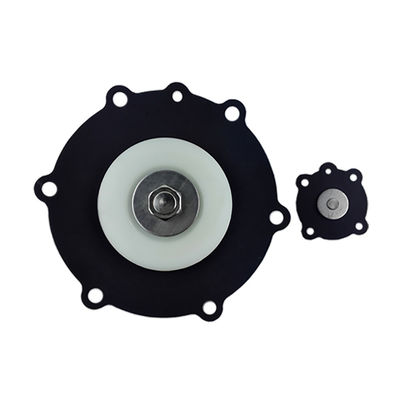

2.5'' Diaphragma-Reparatur-Kit für das Pulsventil JISI65 JIFI65 JIHI65

Produktbeschreibung:

Materialeigenschaften:
Zu den gängigen Materialien gehören Nitril-Butadien-Kautschuk (NBR) und Fluorkautschuk (FKM). NBR-Membranen weisen eine gute Öl- und Verschleißfestigkeit auf und eignen sich daher für herkömmliche Arbeitsbedingungen mit ölhaltiger Druckluft; FKM-Membranen zeichnen sich durch eine ausgezeichnete Hochtemperaturbeständigkeit (-20 °C bis 200 °C) und Korrosionsbeständigkeit aus und passen sich rauen Umgebungen wie hohen Temperaturen, starken Säuren und Laugen an.
Einige Membranen haben eine verstärkte Struktur (z. B. eine interne Gewebeverstärkungsschicht), um die Reißfestigkeit und Lebensdauer zu verbessern.

Temperaturanpassungsbereich:
NBR-Membranen eignen sich im Allgemeinen für Arbeitsumgebungen von -30 °C bis 120 °C.
FKM-Membranen halten hohen Temperaturen von -20 °C bis 200 °C stand, und einige Sondermodelle können kurzzeitig bei noch höheren Temperaturen arbeiten.

Physikalische Eigenschaften:

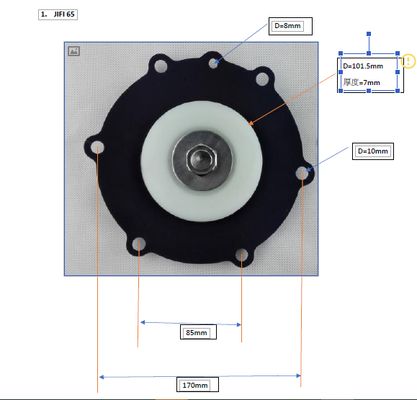

Gleichmäßige Dicke, typischerweise von 1,5 mm bis 3 mm, je nach Ventilanschlussgröße ausgelegt, um einen präzisen Sitz mit der Dichtfläche des Ventilkörpers zu gewährleisten.
Hohe elastische Rückstellrate: Nachdem das Impulsventil mit hoher Frequenz (mehrmals pro Sekunde) geöffnet und geschlossen wurde, kann es schnell zurückfedern, um die Dichtungsleistung aufrechtzuerhalten, mit einer elastischen Rückstellrate von ≥85 % in der Regel.
Zugfestigkeit ≥15 MPa und Reißfestigkeit ≥30 kN/m, wodurch eine gute mechanische Festigkeit zur Beständigkeit gegen Impulsschläge gewährleistet wird.

Lebensdauer:
Unter Standardarbeitsbedingungen (0,4–0,6 MPa Druck, saubere Luft bei normaler Temperatur) kann die Lebensdauer der Membran mehr als 1 Million Zyklen betragen; hochwertige FKM-Membranen können die Lebensdauer auf über 2 Millionen Zyklen verlängern.

Konstruktionsmerkmale:
Verwendet eine Lippendichtungsstruktur mit einer Lippenhöhe von 0,5–1 mm, die einen festen Sitz mit dem Ventilkörper unter Druck gewährleistet, mit einer Leckrate von ≤0,1 l/min (unter einem Prüfdruck von 0,8 MPa).
Der zentrale Teil ist mit einer Positionierungsstruktur ausgestattet, die zum Ventileinsatz passt, um die Synchronisation der Bewegung zu gewährleisten und Dichtungsfehler durch Abweichungen zu vermeiden.

Kompatibilität:
Spezielle Membranen sind für verschiedene Modelle von JOIL-Impulsventilen (z. B. Winkeltyp, Untertyp) konzipiert. Sie zeichnen sich durch eine hohe Maßgenauigkeit mit einem Toleranzbereich von ≤±0,1 mm aus, wodurch die Installationskompatibilität gewährleistet wird.

Diese Eigenschaften stellen zusammen sicher, dass JOIL-Impulsventile eine effiziente und stabile Blassteuerung in Entstaubungssystemen erreichen und Ausfallzeiten der Geräte aufgrund von Membranversagen reduzieren.

Gewebeverstärkungsschicht:
Eine Schicht aus hochfestem Fasergewebe (z. B. Nylon, Glasfaser), die in das Membranmaterial eingebettet ist. Sie erhöht die Beständigkeit der Membran gegen Dehnung und Reißen, ohne ihre Elastizität zu beeinträchtigen, was für die Verlängerung der Lebensdauer bei Hochfrequenzbetrieb entscheidend ist.

Lippendichtungsstruktur:
Ein gängiges Dichtungsdesign für Membranen. Die erhabene „Lippe“ (dünner Rand) an der Membran verformt sich unter Druck leicht und passt sich eng an die Dichtfläche des Ventilkörpers an, um Luftlecks zu blockieren – diese Struktur ist für Impulsventile mit häufigen Ein- und Ausschaltzyklen zuverlässiger als eine flache Dichtung.

Impulsschlag:
Die momentane Druckänderung, wenn das Impulsventil Druckluft freisetzt (normalerweise 0,4–0,8 MPa). Die Membran muss diesem wiederholten Aufprall ohne bleibende Verformung standhalten, was von ihrer Zugfestigkeit und ihrem elastischen Rückstellvermögen abhängt.

Technische Parameter:

Anwendungen:

Industrielle Entstaubungssysteme
Als Schlüsselkomponente des Impulsblasensystems in Filteranlagen werden JOIL-Impulsventilmembranen häufig in Entstaubungsanlagen in Branchen wie Eisen und Stahl, Zement und Elektrizität eingesetzt. Sie können sich schnell öffnen und schließen, um das Impulsblasen von Druckluft zu steuern, wodurch die Staubreinigung von Filterbeuteln ermöglicht wird. Dies gewährleistet nicht nur die Entstaubungseffizienz, sondern verlängert auch die Lebensdauer der Filterbeutel.

Chemische Industrie
Einige JOIL-Impulsventilmembranen bestehen aus korrosionsbeständigen Materialien wie Fluorkautschuk (FKM), die ausgezeichnete Korrosionsbeständigkeit aufweisen. Daher können sie in chemischen Produktionsprozessen zur Steuerung des Flusses und des Drucks verschiedener korrosiver Gase oder Flüssigkeiten verwendet werden – beispielsweise in Szenarien wie dem Transport von Säure-Laugen-Lösungen und der Gassteuerung für chemische Reaktionskessel.

Lebensmittelindustrie
Die Lebensmittelverarbeitungsindustrie hat strenge Hygieneanforderungen. Wenn JOIL-Impulsventilmembranen aus lebensmittelkonformen Materialien hergestellt werden, können sie für die pneumatische Steuerung in der Lebensmittelverpackung, dem Materialtransport und anderen Bereichen verwendet werden, um die Sicherheit und Hygiene des Lebensmittelproduktionsprozesses zu gewährleisten.

Automobilherstellung
Bei Prozessen wie Lackieren und Schweißen in der Automobilherstellung entstehen Staub und Dämpfe, die durch Entstaubungsanlagen gereinigt werden müssen. JOIL-Impulsventilmembranen können in den Entstaubungssystemen von Automobilherstellungswerkstätten eingesetzt werden, um die Werkstattluft sauber zu halten. Dies bietet den Arbeitern eine gute Arbeitsumgebung und trägt auch zur Verbesserung der Produktqualität bei.

Industrien mit hohen Temperaturen
Industrien wie Metallurgie und Keramik umfassen die Reinigung von Hochtemperatur-Rauchgasen . Die hochtemperaturbeständigen Modelle der JOIL-Impulsventilmembranen können unter Hochtemperatur-Arbeitsbedingungen stabil arbeiten. Mit hochtemperaturbeständigen Materialien und speziellen Konstruktionen können sie Impulsschlägen in Hochtemperaturumgebungen standhalten und eine effiziente Staubreinigung erreichen.

Zusätzliche Hinweise zu branchenspezifischen Begriffen
Filteranlage : Ein Kernstück der Entstaubungsanlage, das Filterbeutel (aus Stoff oder Vliesstoffen) verwendet, um Staubpartikel aus Gasen abzufangen. Die schnelle Ein- und Ausschaltfunktion der Impulsventilmembran treibt Druckluft an, um Staub, der an den Filterbeuteln haftet, abzublasen, wodurch die Filtrationseffizienz der Beutel aufrechterhalten wird.
Lebensmittelkonforme Materialien : Materialien, die den internationalen Lebensmittelsicherheitsstandards entsprechen (z. B. FDA-Zertifizierung in den USA, EU-Verordnungen 10/2011). Diese Materialien sind ungiftig, geruchlos und setzen keine schädlichen Substanzen frei, wodurch sie für den direkten oder indirekten Kontakt mit Lebensmitteln geeignet sind.
Hochtemperatur-Rauchgas : Rauchgas mit einer Temperatur von typischerweise über 150 °C, das bei Prozessen wie Metallschmelzen (Metallurgie) und Keramiksintern entsteht. Hochtemperaturbeständige Membranen (z. B. auf FKM-Basis) sind unerlässlich, um Materialverformungen oder -ausfälle in solchen Umgebungen zu vermeiden.

Verpackung und Versand:

Produktname: Impulsventilmembran

Beschreibung: Hochwertige Ersatzmembran für Impulsventile.

Paket beinhaltet: 1 Impulsventilmembran

Versandart: Standardversand

Voraussichtliche Lieferzeit: 3-5 Werktage
