Detaillierte Produktbeschreibung
| Produktname: |

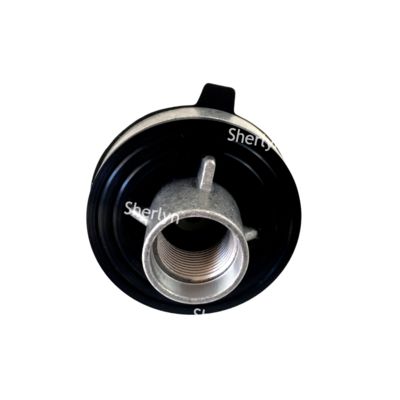

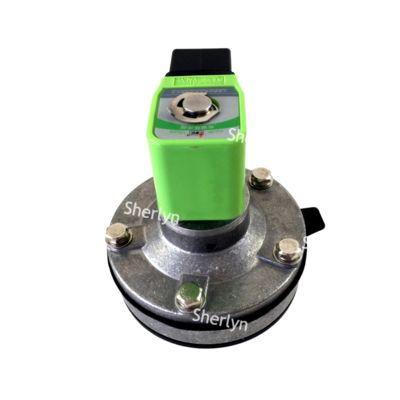

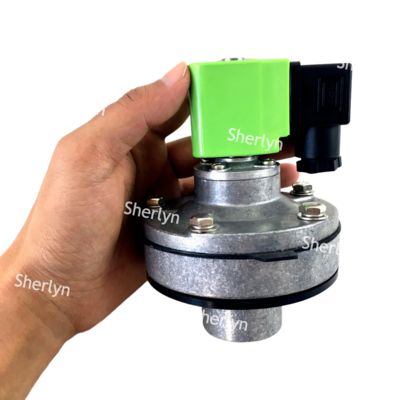

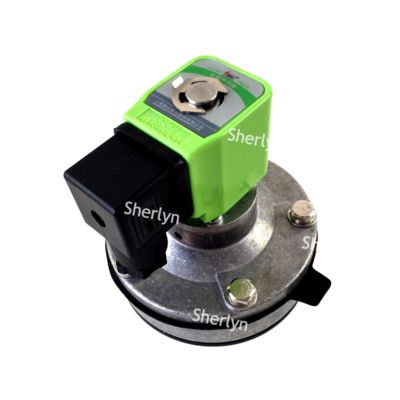

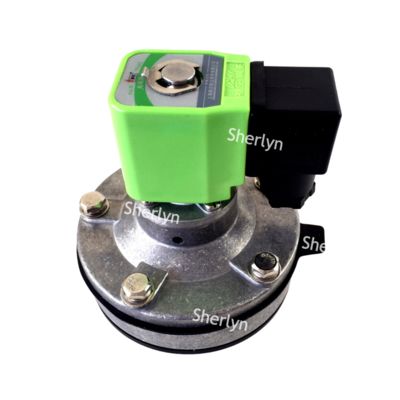

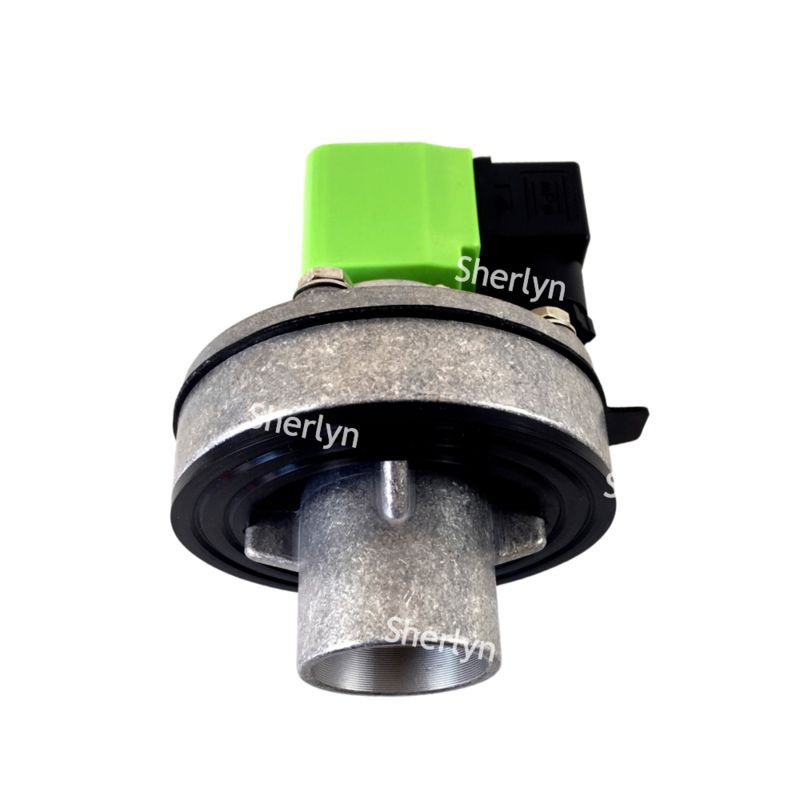

DMF-Y-25 Impulsventil |
Fern- oder Integralpilot: |
Integralpilot |
| Auslassrohrgröße: |
1'' |
Struktur: |
Membran |
| Membranmaterial: |
NBR (Buna) |
Winkel-Impulsventil: |
DMF-Z-20, DMF-Z-25, DMF-Z-40S, DMF-Z-50S, DMF-Z-62S, DMF-Z-76S, DMF-Z-102S |
| Schnellmontage-Impulsventil: |
DMF-ZM-20, DMF-ZM-25, DMF-ZM-40S, DMF-ZL-B |
Eingebettetes/Tauch-Impulsventil: |
DMF-Y-25, DMF-Y-40S, DMF-Y-50S, DMF-Y-62S, DMF-Y-76S, DMF-YA-76S, DMF-YB-76S, DMF-Y-102S, DMF-Y-102SA, DMF-Y-102SE |
| Flansch-Impulsventil: |
DMF-ZF-25, DMF-ZF-40S |
Geradeaus-Impulsventil: |
DMF-T-20, DMF-T-25S, DMF-T-40S, DMF-T-50S, DMF-T-62S |
| Arbeitsdruckbereich: |
0,1 bis 0,8 MPa |
Spannung: |
24VDC, 220VAC |
| Highlight: |
BFEC Eingebettetes Impulsventil
,
220V AC Impulsventil
,
SBFEC Typ DMF-Y-25
|
Produktbeschreibung:
Die DMF-Serie ist in drei verschiedene Installationsstrukturen unterteilt, um verschiedenen Arbeitsbedingungen gerecht zu werden:
- Winkel (DMF-Z)
Die Einlass- und Auslasswinkel betragen 90 Grad, mit einer kompakten Struktur, die bis zu 5 Einheiten Platz spart.
Typisches Modell: DMF-Z-25/40S, geeignet für Hochstaubumgebungen in Stahl- und Zementwerken.
Vorteile: Einfache Installation mit direkter Verbindung zwischen dem Airbag und dem Sprührohr.
- Direkttyp (DMF-T)
Die Einlass- und Auslasswinkel betragen 180 Grad mit geringem Luftwiderstand, geeignet für kleine und mittelgroße Staubabscheider.
Typisches Modell: DMF-T-20 (Durchmesser 20 mm), ideal für die Staubabsaugung in der Holzverarbeitung und in der Lebensmittelindustrie.
Parameter: Arbeitsdruck von 0,4~0,7 MPa, Membranlebensdauer von über 1 Million Zyklen.
- Untergetaucht (DMF-Y)
Ein beliebtes Modell, bei dem der Ventilkörper in die Airbag-Installation eingebettet ist und eine hohe Zirkulationseffizienz für Niederdruckgasquellenszenarien bietet.
Typische Modelle:
- DMF-Y-80 (3,5 Zoll): Bietet eine umfassende Sprühabdeckung für eine verbesserte Staubentfernungseffizienz.
- DMF-Y-102SA: Verfügt über einen 3-Zoll-Ventilkörper, der einen 4-Zoll-Injektionseffekt erzeugt und das Injektionsvolumen im Vergleich zu herkömmlichen 3-Zoll-Ventilen um 45 % erhöht.
- DMF-Y-76S/90S: Entwickelt mit einem großen Durchmesserbereich (76 mm bis 102 mm), geeignet für Großsysteme wie Zementofenauslässe und Müllverbrennung.
Anwendungen:
Industrielles Staubentfernungssystem
Eisen- und Stahlmetallurgie: Wird für Hochtemperatur- und Hochstaubumgebungen wie Sinterköpfe und Hochofengasreinigung verwendet, wobei die Verwendung eines Kühlers erforderlich ist (Temperatur ≤ 60 ℃). Es wird empfohlen, ein DMF-Z-Winkelventil oder ein Tauchventil zu verwenden.
Zementherstellung: Ofenauslass-Staubabscheider, Rohmaterialmahlung, kompatibel mit DMF-Y-Tauchventil (wie DMF-Y-80), beständig gegen Umgebungstemperaturstaub (<80 ℃).
Müllverbrennung: Für die Behandlung von saurem Rauchgas sind Fluorkautschuk (FKM)-Membran-Tauchventile (wie DMF-Y-62S) erforderlich, wodurch die Korrosionsbeständigkeit um das 8-fache erhöht werden kann.
Holzverarbeitung/chemische Lebensmittelindustrie: Sägemehl- oder Pulverpneumatikförderszenarien, geeignet für Geradeausventile (DMF-Serie T), die ölfreie Trockenluft erfordern (Ölgehalt < 5 ppm).
Hilfssystem
Bunkerbogenbruch: Die Materialbrücke im Kohlepulversilo und Getreidesilo wird durch Impulsluftstrom gebrochen, mit einer Frequenz von ≤ 30 Mal/Minute.
Pneumatische Förderblockadebeseitigung: Installieren Sie Impulsventile an Pipeline-Blockierungspunkten, um Pulvermaterialien (wie Kunststoffpartikel und Calciumcarbonat in Lebensmittelqualität) sofort zu versprühen und zu reinigen.
Technische Daten des DMF Serie Eingebettetes Impulsventil:
| Modellnummer |
DMF-Y-25 |
DMF-Y-40S |
DMF-Y-50S |
DMF-Y-62S |
DMF-Y-76S |
DMF-Y-102S |
| Anschlussgrößen |
G1'' |
G1 1/2'' |
G2'' |
G2 1/2'' |
G3'' |
G4'' |
| Membrangrößen |
φ96 |
φ112 |
φ160 |
φ188 |
φ202 |
φ255 |
| (φ66 kleiner) |
| CV-Werte |
30.53 |
53.47 |
71.47 |
150.85 |
186.66 |
313.09 |
| Blasbereich |
8月10日 |
12月16日 |
18-28 |
27-38 |
37-65 |
70-90 |
| (m2) |
| Gewicht |
0.75 |
1.2 |
2.35 |
3.2 |
4.05 |
5.65 |
| (kg) |
| Umgebungstemperatur |
-25℃ bis +80℃ oder kundenspezifisch |
| Relative Luftfeuchtigkeit |
≤85% |
| Arbeitsmedium |
Saubere Luft |
| Schutzklasse |
IP65 |
| Lebensdauer |
Über eine Million Mal |
| Spannung |
DC24V, AC24V, AC110V, AC220V |
Support und Services:
Unser Produkt-Technical-Support-Team für Impulsventile unterstützt Kunden bei allen technischen Anfragen oder Problemen im Zusammenhang mit dem Produkt. Unsere Supportmitarbeiter sind sachkundig und bereit, fachkundige Beratung und Anleitung zu geben, um sicherzustellen, dass unsere Kunden ihre Impulsventile effektiv nutzen und warten können.
Zusätzlich zum technischen Support bieten wir auch eine Reihe von Dienstleistungen für Impulsventile an, darunter Installationsunterstützung, Wartungsprogramme und Schulungen. Unser Ziel ist es, Kunden dabei zu helfen, das Beste aus ihren Produkten herauszuholen und ihre Leistung und Lebensdauer zu maximieren.
Verpackung und Versand:
Produktname: Impulsventile
Beschreibung: Hochleistungs-Impulsventile für industrielle Anwendungen.
Paket beinhaltet: 1 Impulsventil, Installationsanweisungen
Versandart: Standardversand
Versandzeit: 3-5 Werktage
