Beschreibung des Produkts:

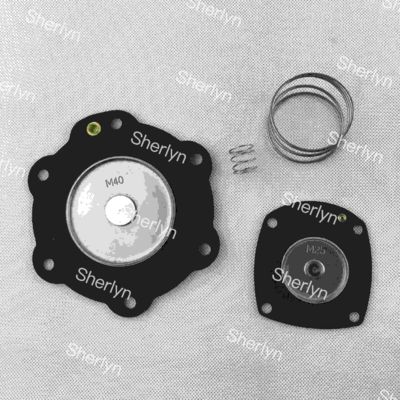

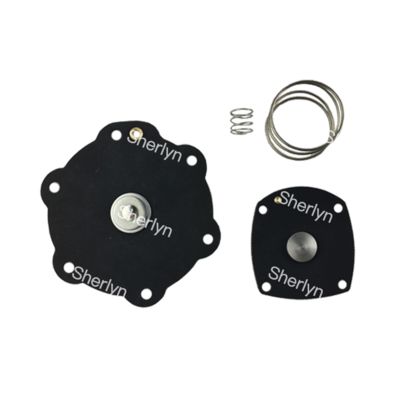

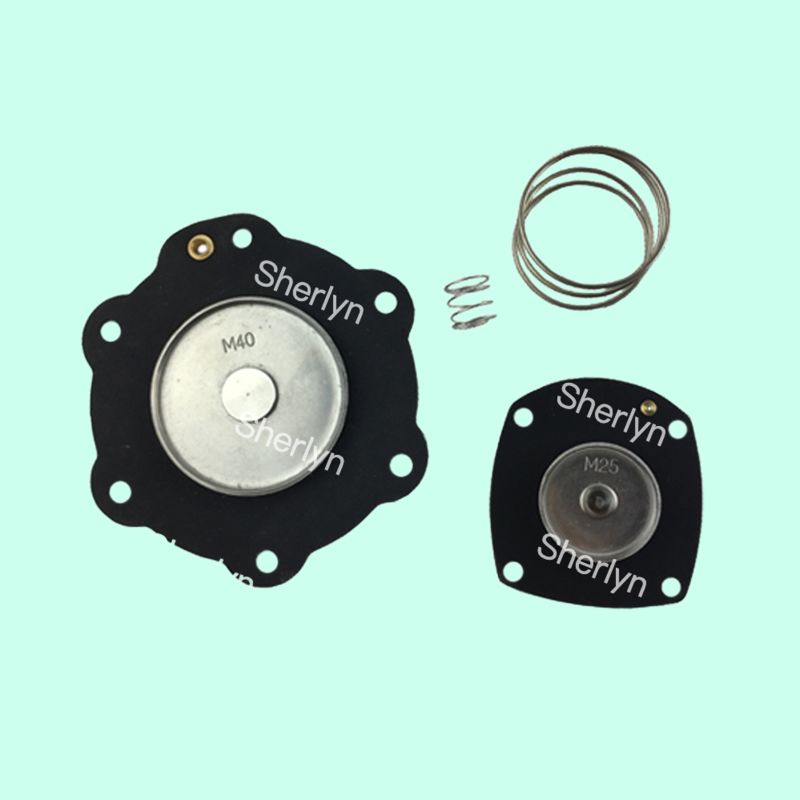

M40 1,5 Zoll FP DP-Serie Pulse Jet Valve Diaphragma Reparatur-Kit
11⁄2" Turbo-Diaphragma-Reparatur-Kit, bestehend aus einem doppelten Diaphragma (M45+M10) und Federn (TM0L40 + TMOL11G)
| Flüssigkeiten: |
Nicht geschmierte gefilterte Luft. |
| Betriebstemperatur: |
Nitrildiaphragma -20°C; +80°C
Viton-Diaphragma -20°C; +200°C |
| Betriebsdruck: |
Zwischen 0,5 und 7,5 bar
|
Das M40 & M40V-Diaphragma-Reparatur-Kit eignet sich für die 1 1/2' FM45, FP45, DM45 & DP45 Turboventile.Nitril wird in der Regel verwendet, Viton ist hochtemperaturbeständig und der Preis ist etwas höher.
Das M40-Kit ist das Nitril-Kit, für den Einsatz bei Standardtemperaturanwendungen
Das M40V-Kit ist das Viton-Kit, zum Einsatz bei Hochtemperaturanwendungen
1Flüssigkeiten: Nicht geschmierte gefilterte Luft.
2. Betriebstemperatur: Nitril-Diaphragma (-20°C; +80°C), Viton-Diaphragma (-20°C; +200°C)
3Betriebsdruck: Zwischen 0,5 und 7,5 bar
Anwendungen:
Baghouse-Impulsstrahlsystem
Die Membranen der Baureihe M/D (z. B. Typ M/D25) dienen als Versiegelungs- und Betätigungskomponenten des Pulsventils im Baghouse.Sie steuern die sofortige Freisetzung von Druckluft, um Hochfrequenzstrahlen (mehrmals pro Sekunde) durchzuführen, um die Oberfläche der Filtertüten von Staubansammlungen zu reinigen.
Arbeitsfluss: Electrical signal triggers the pulse valve → Diaphragm opens instantly → Compressed air is injected into filter bags via blowing pipes → Filter bags expand and shake off dust → Diaphragm resets and closes.
Kompatibilität der Ventile:
- Autel AE1825B, AE2825B, AE1825R usw. für Pulsventile von 1 Zoll
- Pulsventile der MD-Serie (z. B. MD120, MD125, MD140S) für Ventilgrößen zwischen 20 mm und 76 mm geeignet
Pulverübertragung und Silo-Bogenbrechen
Dieses System wird für die Reinigung von pneumatischen Förderleitungen oder das Brechen von Materialbrücken in Silos verwendet.Es nutzt pulsierende Luftströme, um Verstopfungen zu vermeiden, und eignet sich für Szenarien mit Kohlepulver, Getreide, Kunststoffgranulate und mehr.
Industrieanwendungen und Membrankompatibilität
| Industrie |
Anwendung |
Kompatible Zwerchfellmodelle |
Hauptanforderungen |
| Herstellung von Zement |
Staubfänger am Ofenende, Staubentfernung bei der Schleifung von Rohstoffen |
M/D25, MD140S |
Toleranz gegenüber typischen Staubtemperaturen (< 80°C) |
| Schmelzen von Stahl |
Staubentfernung der Sintermaschinen, Gasreinigung im Hochofen |
MD150S, MD162S |
erfordert eine Kühlerintegration (Temperatur ≤ 60°C) |
| Holzverarbeitung |
System zur Sammlung von Sägemehl |
MD125 |
Explosionssichere Konstruktion |
| Nahrungsmittelindustrie/Chemische Industrie |
Pulver-Pneumatikfördermittel für die Sperrfreiheit |
M/D25 (TPE-Material) |
Ölfreie Trockene Luft (Vereinbarkeit mit der FDA) |
| Abfallverbrennung |
Abgasreinigungssystem |
Erfordert EPDM/FKM-Midschellen |
Korrosionsbeständig (säurige Gase) |
| Bestellcode |
Code für die Ventile |
Größe des Ventilanschlusses |
Material |
| M25 |
FP20, FM20, FP25, FM25, DP20, DM20, DP25, DM25, EP25, EM25, SQP20, SQM20, SQP25, SQM25, FDP20, FDM20, FDP25, FDM25 |
1' |
Nitril/Buna |
| M40 und M25 |
FP40, FM40, DP40, DM40, EP40, EM40 |
1-1/2" |
Nitril/Buna |
| M50 und M25 |
Die in Anhang I der Verordnung (EU) Nr. 575/2013 aufgeführten Daten sind für die Berechnung der in Anhang I der Verordnung (EU) Nr. 575/2013 enthaltenen Daten zu verwenden. |
2' |
Nitril/Buna |
| M75 und M25 |
Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt. |
3' |
Nitril/Buna |
| Tipps: EPDM, Viton, alles zur Verfügung. |
Unterstützung und Dienstleistungen:
Die Produkttechnische Unterstützung und Dienstleistungen für die Pulsventildiaphragma umfassen Unterstützung bei der Fehlerbehebung, Installationsanleitungen und Wartungsempfehlungen.Unser Expertenteam ist bestrebt, die optimale Leistung und Zuverlässigkeit des Produkts zu gewährleisten.Darüber hinaus bieten wir Schulungsprogramme und Ressourcen an, um Kunden bei der effektiven Nutzung und Wartung des Pulsventildiaphragmas zu unterstützen.
Verpackung und Versand:
Produktbezeichnung: Pulsventil-Diaphragma
Beschreibung: Hochwertige Membran für Pulsventile, aus langlebigen Materialien für eine langlebige Leistung.
Verpackung: Jedes Membran ist einzeln in eine Schutzverpackung eingewickelt, um eine Beschädigung während des Transports zu vermeiden.
Versand: Wir versenden alle Bestellungen innerhalb von 1-2 Werktagen über zuverlässige Kurierdienste, um eine sichere und rechtzeitige Lieferung an Ihren Standort zu gewährleisten.
