Detaillierte Produktbeschreibung
| Produktbezeichnung: |
Impulsklappe-Diaphragma |
Nummer der Bestellung: |
Die in Artikel 1 Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1071/2013 aufgeführt. |
| Material für Zwerchfell: |
NBR, FKM |
1 Satz: |
1 Stück großes Diaphragma, 1 Stück kleines Diaphragma, 2 Stück Federn |
| Modell des eingebauten Pulsventils: |
CA50T, RCA50T, CA62T, RCA62T |
| Zu beleuchten: |
K5004 Nitrilmembran,M1638A Nitrilmembran,Goyen K5000
|
Beschreibung des Produkts:

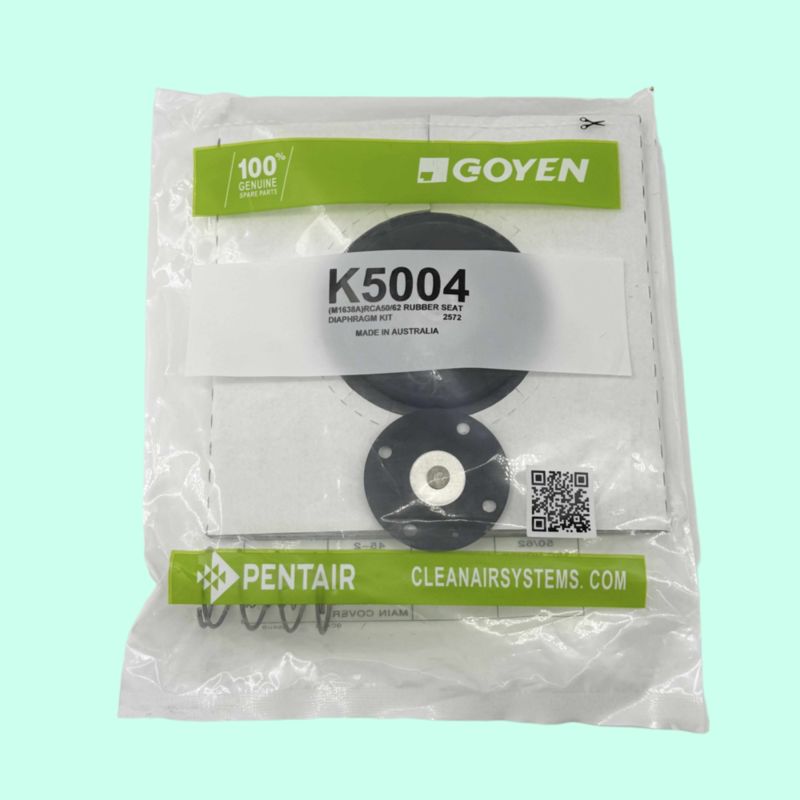

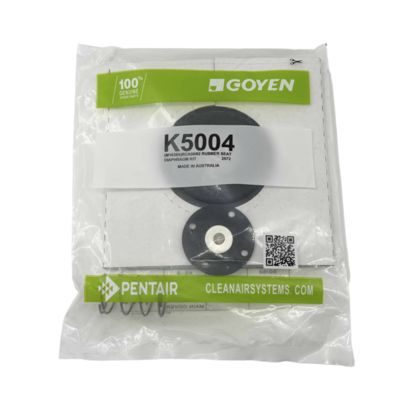

K5004 (M1638A), K5002 (M1639A), K5005 (M1639A), K5000 Diaphragma für Goyen-Impulsventile CA50T, RCA50T, CA62T, RCA62T; NBR-Material ist Standard, Betriebstemperaturbereich liegt zwischen -5 und +80 °C;Viton-Material ist optionalBei hohen Temperaturen beträgt der Betriebstemperaturbereich -10 bis +120 °C.Luft, die im Zwerchfell eingeschlossen ist, wird ausgeschöpft, was zu einem Druckunterschied im Zwerchfell führt.Wenn die Energie abgeschaltet ist, fließt Luft durch das Loch in die Kammer, die den Luftdruck ausgleicht und das Ventil schließt.Das Öffnen und Schließen des Ventils erfolgt sehr schnell für Filterreinigung und Verbrauch von Druckluft effektiv.
Anwendungen:
System zur industriellen Staubentfernung
Pulse-Reinigung des Staubkollektors der Tasche/Filterpatrone(wie z. B. Staubentfernung von Zementwerken, Staubentfernung von Hochöfen von Stahlwerken)
- Jedes Ventil steuert 20-50 Filterbeutel und die Membran arbeitet mit hoher Frequenz (≥ 1 Mal/Minute)
Hochtemperatur-/Korrosionsgasbehandlung
- Abfallverbrennungsgase (FKM-Film, der hohen Temperaturen von 200 °C standhält)
- Säure- und alkalische Abgase aus chemischen Anlagen (EPDM-Membran, resistent gegen Korrosion mit pH 3-11)
Besondere mittlere Umgebung
- Lebensmittel- und Pharmaindustrie (EPDM-Food-Grade-Film gegen Verschmutzung)
- Ölhaltige Druckluftsysteme (NBR-Diaphramöldichtes Sicherheitssiegel)
Strenge körperliche Bedingungen
- Hochdruckungsszenario (CA62T/CA76T Doppelzwergkonstruktionsdruck von 0,85 MPa)
- Umgebung mit hoher Luftfeuchtigkeit (Zement-Rohstoffschleifen, Staubentfernung, Anti-Kondensation)
| Modell für Pulsventile |
NBR-Diaphragmmodell |
FKM-Diaphragmmodell |
Niedertemperaturdiaphragmmodell |
| RCA10-6T |
K1001 |
K1002 |
/ |
| CA20T |
RCA20T |
K2000 (M1204B) |
K2007 |
/ |
| CA20DD |
RCA20DD |
K2002 (M764) |
| CA25T |
RCA25T |
K2501 (M1183B) |
K2503 (M1887) |
K2504 |
| CA25DD |
RCA25DD |
K2502 (M736) |
| CAC25FS |
RCA25FS |
|
| CA25MM |
RCA25MM |
|
| CA32T |
RCA32T |
K2500 (M1183) |
K2503 (M1887) |
/ |
| K2522 (M736) |
| CA35T |
RCA35T |
K3500 (M1581) |
K3501 |
K3502 (M1591) |
| CA40T |
RCA40T |
K4000 (M1182) |
K4007 |
/ |
| CA40MM |
RCA40MM |
| CA45T |
RCA45T |
K4502 (M2162) |
K4503 |
K4522 |
| CA45DD |
RCA45DD |
K4504 (M2187) |
| CA45FS |
RCA45FS |
|
| CA40MR |
RCA40MR |
|
| CA50T |
RCA50T |
K5004 (M1638A) |
K5000 |
/ |
| CA62T |
RCA62T |
K5005 (M1639A) |
| CA76T |
RCA76T |
K7600 |
K7601 |
/ |
| CA76MM |
RCA76MM |
| CA76MR |
RCA76MR |
| CA102MM |
RCA102MM |
K10200 |
K10201 |
/ |
| CA62MR |
RCA62MR |
K7604 |
K7602 |
/ |
| RCA20M |
K2003 (M1174B) |
/ |
/ |
| Die in Absatz 1 Buchstabe a genannten Daten sind nicht zu entfernen. |
K2016 |
K2017 |
/ |
| Das ist der Fall, wenn der Anschluss an die Anschlussdatei nicht erfolgt. |
K2529 |
K2530 |
|
| Die Angabe des Zulassungsdatums ist in Anhang I Nummer 2 zu finden. |
K2531 |
/ |
/ |
|
| Modell für Pulsventile |
Schlagwellen-Diaphragmmodell |
FKM-Diaphragmmodell |
/ |
| Die in Absatz 1 Buchstabe b genannten Daten sind in Anhang I der Verordnung (EU) Nr. 1095/2010 zu entnehmen. |
K2034 |
K2033 |
/ |
| Die in Absatz 1 Buchstabe b genannten Daten sind in Anhang I der Verordnung (EU) Nr. 1095/2010 zu entnehmen. |
K2546 |
K2551 |
/ |
| Die Angabe des Zulassungsdatums ist in Anhang I Nummer 2 zu finden. |
K2545 |
/ |
/ |
| Das ist der Fall, wenn der Anschluss an die Anschlussdatei nicht erfolgt. |
K2549 |
/ |
/ |
Unterstützung und Dienstleistungen:
Unsere Produkttechnische Unterstützung und Dienstleistungen für die Pulsventildiaphragma umfassen:
- Hilfe bei der Fehlerbehebung
- Anleitung zur Installation
- Wartungsempfehlungen
- Produktdokumentation und Handbücher
Verpackung und Versand:
Produkt: Pulsklappe-Diaphragma
Beschreibung: Hochwertige Membran für Pulsventile, aus langlebigen Materialien für eine langlebige Leistung.
Verpackung: Jedes Zwerchfell ist sorgfältig in eine schützende Plastikhülle verpackt, um Schäden beim Versand zu vermeiden.
Versand: Bestellungen werden innerhalb von 1-2 Werktagen per Standardversand versandt.
