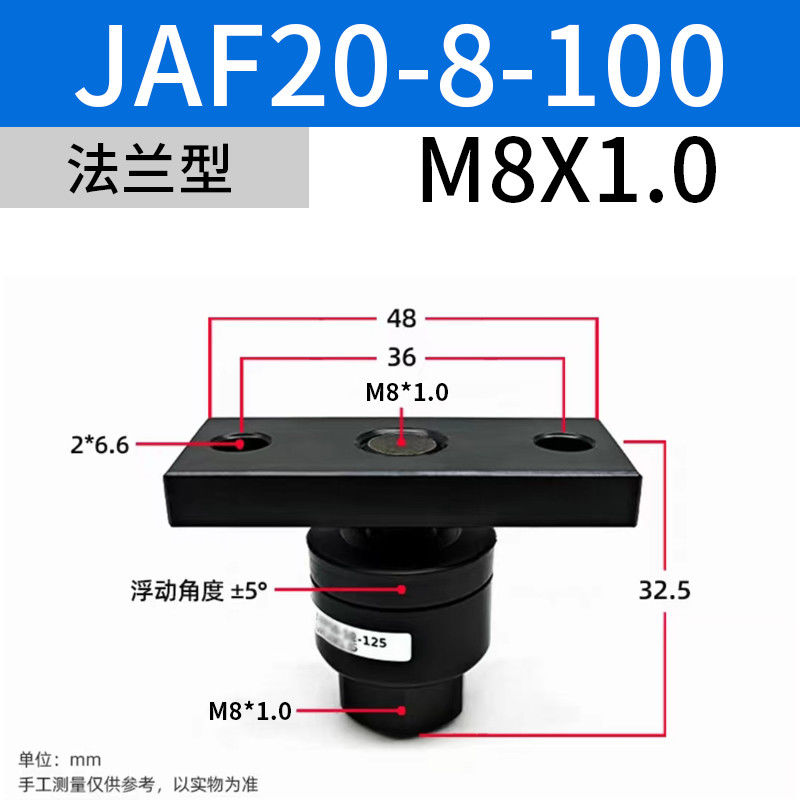

JAF20- 8-100 SMC JAF-Serie Aluminium schwimmende Verbindung für nahtlose Integration in Maschinen

Beschreibung des Produkts:

Die schwimmenden Gelenke der JAF-Serie verfügen über hervorragende Designmerkmale, darunter:

• Absorption von Exzentrizität und unzureichender Parallelität
• Anlage des Flanschtyps
• Hochdruckbeständigkeit
• Ausgezeichnetes Dichtungsmaterial
• Großer Schwungwinkel

Die schwimmenden Gelenke der JAF-Serie sind speziell so konstruiert, dass sie die Exzentrizität und die unzureichende Parallelgenauigkeit zwischen Zylinder und Passivkörper absorbieren.und es reduziert die Nachfrage nach hochpräzisen BearbeitungAußerdem bietet die Flanschinstallation eine stabile Verbindung und eine bequeme Installation, die für Zylinder mit unterschiedlichem Durchmesser geeignet ist.Dieses schwimmende Gelenk ist sehr druckbeständig., bis zu 1 MPa für Zylinder und 3,5 MPa für Hydraulikzylinder, so dass es für verschiedene Anwendungen ideal ist.

Die JAF-Serie verfügt zudem über hervorragende Dichtungs- und Dichtungs-Eigenschaften, die durch den Einsatz von Harz als Hauptmaterial ermöglicht werden.die schwebende Verbindung für den Einsatz mit Druckluft und Wasser geeignet macht, um verschiedenen Anforderungen an die Flüssigkeitskontrolle gerecht zu werden,Der große Schwungwinkel ermöglicht eine gewisse Exzentrizität und einen gewissen Schwungwinkel, was eine größere Flexibilität und Anpassungsfähigkeit während des Gebrauchs ermöglicht.

Die schwimmenden Gelenke der JAF-Serie haben folgende technische Spezifikationen:

• Verbindungsdurchmesser: Rc1/4 oder M27X1.5, etc., geeignet für verschiedene Anforderungen an den Rohrdurchmesser.
• Verwendung von Flüssigkeiten: Druckluft und Wasser, um verschiedene Flüssigkeitskontrollanforderungen zu erfüllen.
• Druckbereich: 0,05-1 MPa, geeignet für verschiedene Arbeitsdruckbereiche.
• Umgebungstemperatur und Flüssigkeitstemperaturbereich: -5 bis 60 °C, geeignet für verschiedene Arbeitsumgebungen.
• Maximale Zugfestigkeit: Zum Beispiel beträgt die maximale Zugfestigkeit von JAF100-27-150 28000 N 2.
• Zulässige Exzentrizität und Schwungwinkel: im Allgemeinen ± 5°, mit einem bestimmten Montagefehler von 12.
• Staubabdeckungsmaterial: synthetischer Gummi, der eine gute Dichtung und staubdichte Leistung bietet.

Technische Parameter:

SMC-Aluminium-Floating Joint, SMC-Floating Joints, SMC-JAF-Serie-Aluminium-Floating Joint

Anwendungen:

Anwendungsszenarien:

Dieses Produkt eignet sich hervorragend für die Verbindung von Zylindern und Hydraulikzylindern in Situationen, in denen die Absorption von Exzentrizität und Parallelität unzureichend ist.Das Produkt wird in automatisierten Maschinen weit verbreitet, die Roboterarme, Materialhandhabungssysteme, Präzisionspositionierungsausrüstung und Montagelinenautomatisierung miteinander verbinden.

Verwendungszwecke:

• mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
• Geeignet für Situationen, in denen die Absorption von Exzentrizität und Parallelität unzureichend ist
• in Maschinen und Apparaten verwendet
• Verbindung von Roboterarmen
• Systeme für die Materialbearbeitung
• Ausrüstung zur Präzisionspositionierung
• Automation der Montagelinie

Eigenschaften:

• Bietet eine sichere und zuverlässige Verbindung zwischen Zylindern und hydraulischen Zylindern
• Wirksam absorbiert Exzentrizität und Parallelität
• Schützt und verlängert die Lebensdauer von Geräten
• Strukturell kompakte Konstruktion, einfache Montage und Wartung
• Breite Palette von Anwendungsfällen, geeignet für verschiedene Anwendungen von automatisierten Maschinen und Präzisionsgeräten
