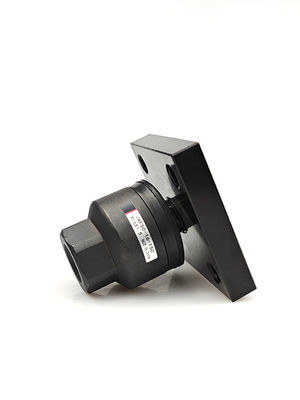

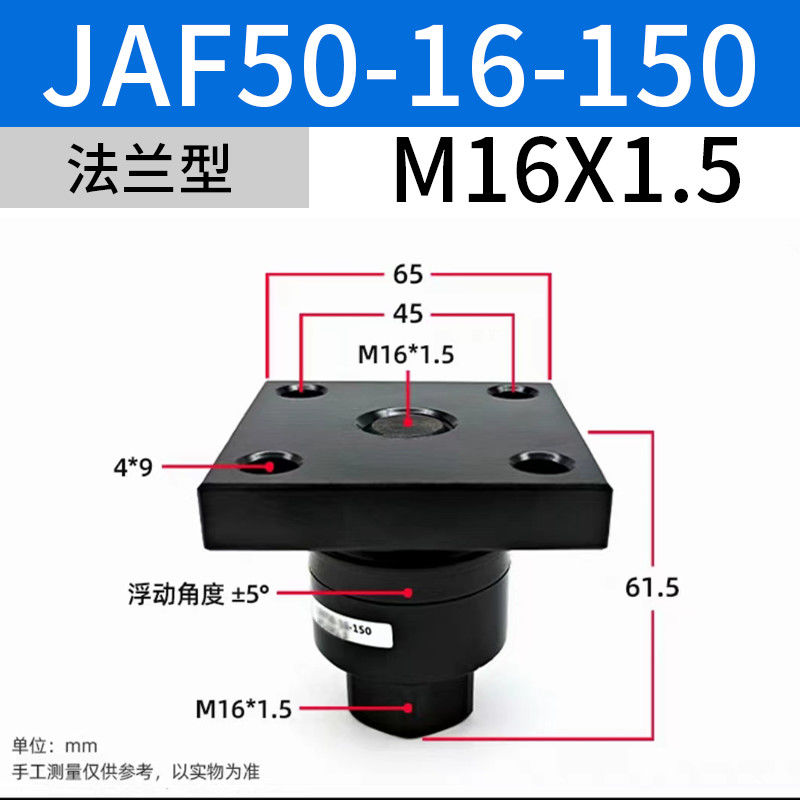

JAF50-16-150 SMC Schwimmverbindungen M16x1.5 Nenngröße

Beschreibung des Produkts:

Die schwimmende Verbindung der JAF-Serie weist mehrere Konstruktionsmerkmale auf, die sie zu einer zuverlässigen und bequemen Lösung für den Anschluss von Zylindern und Hydraulikzylindern machen.

• Unzureichende Absorption von Exzentrizität und Parallelität:Das schwimmende Gelenk kann die Exzentrizität und die unzureichende Parallelitätsgenauigkeit zwischen Zylinder und Passivkörper absorbieren, wodurch die Nachfrage nach hochpräziser Bearbeitung reduziert wird.
• Flanschtyp Anbringung:Die schwimmende Verbindung ist für Zylinder mit unterschiedlichem Durchmesser geeignet und bietet eine stabile Verbindung und eine bequeme Montage.
• Hochdruckbeständigkeit:Die schwimmende Verbindung ist für Zylinder und hydraulische Zylinder mit einem Zylinderdruck von bis zu 1 MPa und einem hydraulischen Zylinderdruck von bis zu 3,5 MPa geeignet.
• Ausgezeichnetes Dichtungsmaterial:Das Hauptmaterial ist Harz, das eine gute chemische und thermische Beständigkeit aufweist.
• Großer Schwingwinkel:Das schwimmende Gelenk ermöglicht eine gewisse Exzentrizität und einen gewissen Schwungwinkel und bietet dadurch mehr Flexibilität und Anpassungsfähigkeit.

Die schwimmenden Gelenke der JAF-Serie haben folgende technische Spezifikationen:

• Verbindungsdurchmesser:Rc1/4 oder M27X1.5, etc., geeignet für verschiedene Anforderungen an den Rohrdurchmesser.
• Verwendung von Flüssigkeiten:Druckluft und Wasser für verschiedene Flüssigkeitskontrollanforderungen.
• Druckbereich:0.05-1 MPa, geeignet für verschiedene Arbeitsdruckbereiche.
• Umgebungstemperatur und Flüssigkeitstemperaturbereich:-5 bis 60 °C, geeignet für verschiedene Arbeitsumgebungen.
• Maximale Zugfestigkeit:Zum Beispiel beträgt die maximale Zugfestigkeit von JAF100-27-150 28000 N 2.
• Erlaubte Exzentrizität und Schwingwinkel:Im Allgemeinen ± 5 °, mit einem gewissen Installationsfehler von 12.
• Staubdeckungsmaterial:Synthetischer Gummi, der eine gute Dichtung und staubdichte Leistung bietet.

Technische Parameter:

Anwendungen:

Anwendungsszenarien:

Das Produkt ist für die Verbindung von Zylindern und hydraulischen Zylindern ausgelegt und eignet sich hervorragend für Szenarien, in denen Exzentrizität und Parallelität nicht vollständig absorbiert werden können.Es findet seinen Einsatz hauptsächlich in der Automationsindustrie., die Roboterarme, die Materialbearbeitung, die Automation der Montagelinie und die Präzisionspositionierung verbinden.

Wenn Sie nach einer Lösung suchen, die hohe Genauigkeit und Zuverlässigkeit bietet, ist das Produkt die beste Wahl.Die modernste Technologie, mit der das Produkt entworfen und hergestellt wurde, stellt sicher, dass die Verbindungen sicher und robust hergestellt werden.Außerdem können Sie individuelle Bestellungen anhand Ihrer individuellen Anforderungen vornehmen.

Zusammenfassend lässt sich sagen, ob Sie ein Systemintegrator oder ein Endbenutzer in der Automatisierungs- und Fertigungsindustrie sind.eine hochwertige Lösung, die Ihnen hilft, effiziente und zuverlässige Abläufe zu erzielen.

Verpackung und Versand:

Die Verpackung der SMC-Solenoidventile umfasst:

• Einheit für Magnetventile
• Installationshandbuch
• Montagehalter und -schrauben

Wir achten sehr sorgfältig auf die Verpackung und den Versand Ihrer SMC-Solenoidventile, um sicherzustellen, dass sie in ausgezeichnetem Zustand ankommen.

• Sichere Verpackung zum Schutz vor Schäden während des Transports
• Nachverfolgungsinformationen zur Überwachung des Lieferstatus
• Lieferung an Ihre angegebene Adresse
