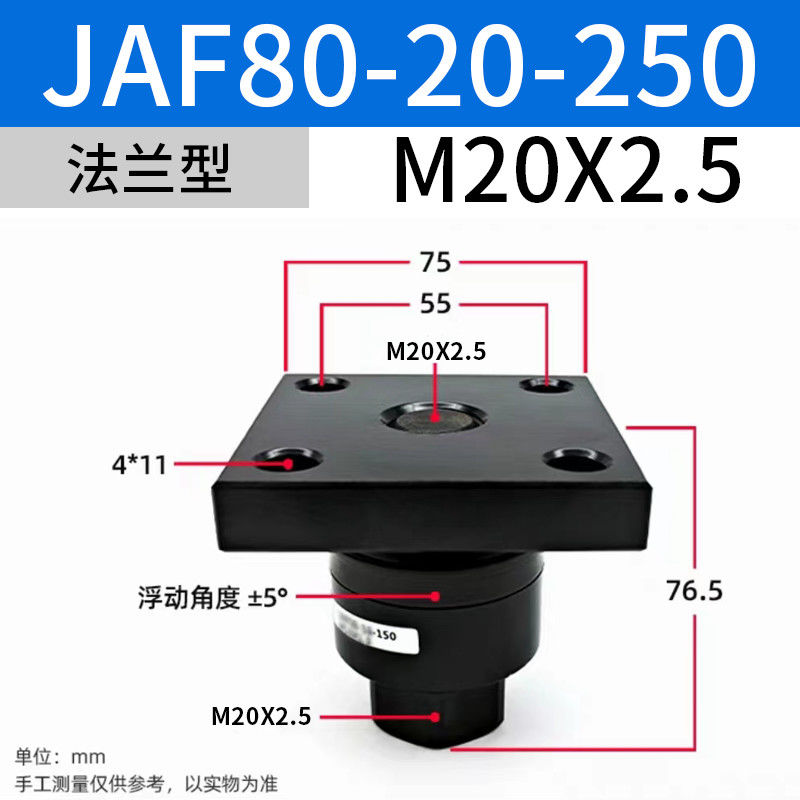

JAF80- 20- 250 SMC Aluminium-Floating Joint Spezifikationen M20x2.5 Nenngröße

Die schwimmende Verbindung der JAF-Serie ist eine Art Steckverbinder, der die Exzentrizität und die unzureichende Parallelitätsgenauigkeit zwischen Zylinder und Passivkörper absorbiert.Dies verringert die Notwendigkeit einer Achsausrichtung und einer hochpräzisen BearbeitungZu den Hauptmerkmalen der schwimmenden Gelenke der JAF-Serie gehören folgende Aspekte:

• Unzureichende Absorption von Exzentrizität und Parallelität:Die schwimmende Verbindung der JAF-Serie kann Exzentrizität und eine unzureichende Parallelgenauigkeit effizient absorbieren, ohne dass eine Achsausrichtung erforderlich ist, wodurch die Nachfrage nach hochpräziser Bearbeitung reduziert wird.
• Flanschtyp Anbringung:Das schwimmende Gelenk der JAF-Serie hat eine Flanzeninstallationsform, die für Zylinder mit unterschiedlichem Durchmesser geeignet ist und eine stabile Verbindung und eine bequeme Montage bietet.
• Hochdruckbeständigkeit:Das schwimmende Gelenk der JAF-Serie eignet sich für Zylinder und hydraulische Zylinder mit einem Zylinderdruck von bis zu 1 MPa und einem hydraulischen Zylinderdruck von bis zu 3,5 MPa.
• Ausgezeichnetes Dichtungsmaterial:Das Hauptmaterial für das schwimmende Gelenk der JAF-Serie ist Harz, das eine gute chemische und thermische Beständigkeit aufweist.
• Großer Schwingwinkel:Das schwimmende Gelenk der JAF-Serie ermöglicht eine gewisse Exzentrizität und einen gewissen Schwungwinkel und bietet dadurch mehr Flexibilität und Anpassungsfähigkeit.

• Verbindungsdurchmesser:Der Durchmesser der schwimmenden Verbindung der JAF-Serie variiert zwischen Rc1/4 oder M27X1.5, so dass es für verschiedene Rohrdurchmesseranforderungen geeignet ist.
• Verwendung von Flüssigkeiten:Das schwimmende Gelenk der JAF-Serie eignet sich für Druckluft und Wasser, um verschiedene Flüssigkeitskontrollbedürfnisse zu erfüllen.
• Druckbereich:Das schwimmende Gelenk der JAF-Serie eignet sich für verschiedene Arbeitsdruckbereiche von 0,05 bis 1 MPa.
• Umgebungstemperatur und Flüssigkeitstemperaturbereich:Das schwimmende Gelenk der JAF-Serie eignet sich für verschiedene Arbeitsumgebungen mit einem Temperaturbereich von -5 bis 60 °C.
• Maximale Zugfestigkeit:Zum Beispiel beträgt die maximale Zugfestigkeit von JAF100-27-150 28000 N 2.
• Erlaubte Exzentrizität und Schwingwinkel:Das schwimmende Gelenk der JAF-Serie ermöglicht in der Regel einen Schwungwinkel von ± 5 ° mit einem bestimmten Installationsfehler von 12.
• Staubdeckungsmaterial:Das Staubdeckungsmaterial für das schwimmende Gelenk der JAF-Serie besteht aus synthetischem Kautschuk, der eine gute Dichtung und staubdichte Leistung bietet.
