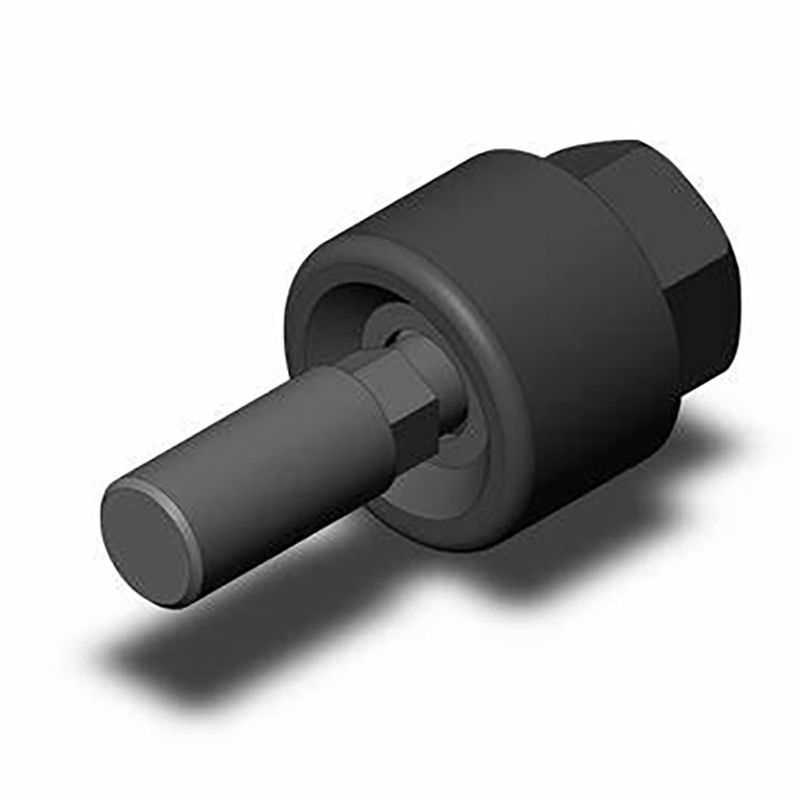

Hydraulische Zylinder-Floating Joint der Baureihe Ja JA100-24-300

Beschreibung des Produkts:

Die schwimmende Verbindung sorgt für eine ausreichende Absorption von Exzentrizität und Parallelität auch ohne Achsausrichtung.Dies vereinfacht den Installationsvorgang, indem die Notwendigkeit von Ausrichtungsanpassungen zwischen dem passiven Körper und dem Zylinder beseitigt wirdAußerdem ist die gemeinsame Konstruktion in der Lage, die unzureichende Genauigkeit des Parallelismus aufzunehmen.

Mit einer hohen Temperaturspezifikation ist dieses schwimmende Gelenk für den Betrieb in einem breiten Temperaturbereich von -5 °C bis 60 °C geeignet.Dies stellt sicher, dass die Verbindungsstabilität auch bei extremen Temperaturen erhalten bleibt.

Das schwimmende Gelenk verfügt zudem über eine hohe Belastungsfähigkeit und kann der maximalen Zugkraft von 28.000 N sowohl auf der Kompressions- als auch auf der Spannungsseite standhalten.Dies macht es zu einer ausgezeichneten Lösung für Anwendungen, die eine hohe Tragfähigkeit erfordern.

Das schwimmende Gelenk ist in einer einfachen Montageform erhältlich und bietet eine stabile Anschlussmethode 2.

Es ist für den Einsatz mit Zylindern mit einem Durchmesser von 100 mm geeignet.

Das schwimmende Gelenk ist in der Lage, einen Schwungwinkel von ± 5 ° zu erreichen, wodurch eine gewisse Exzentrizität von 0,5 mm ermöglicht wird. Dies bietet eine größere Flexibilität und Anpassungsfähigkeit in Anwendungen, die dies erfordern.

Der Druckbereich dieses schwimmenden Gelenks beträgt 0,05-1 MPa, so daß er für den Einsatz unter verschiedenen Arbeitsdruckbedingungen geeignet ist.

Das schwimmende Gelenk eignet sich für eine Vielzahl von Arbeitsumgebungen und Flüssigkeitstemperaturen mit Betriebstemperaturen zwischen -5 °C und 60 °C.

Technische Parameter:

SMC-Fließverbindung, Hydraulische Zylinder-Fließverbindung, Zylinder-Auspuffleitung

Anwendungen:

Verpackung und Versand:

Produktverpackung:

• Jedes Magnetventil ist zur Schutzzwecke einzeln in einem Karton verpackt.
• Anschließend werden die Kisten in eine größere Außenbox verpackt.
• Auf der Außenkiste sind Name, Menge und andere notwendige Angaben zu finden.

Versand:

• Die Lieferung erfolgt über vertrauenswürdige Spediteure, um eine sichere und rechtzeitige Lieferung zu gewährleisten.
• Die Versandkosten werden auf der Grundlage des Gewichts und des Bestimmungsortes der Bestellung berechnet.
• Kunden können ihre Sendung online über die angegebene Tracking-Nummer verfolgen.
• Im Falle von Schäden oder Mängeln während des Versands können sich die Kunden für einen Ersatz oder eine Rückerstattung an uns wenden.
