YW DKE HANDELSGESELLSCHAFT
 |
| Herkunftsort: | China |
| Markenname: | SMC |
| Zertifizierung: | CE |
| Modellnummer: | KKA4P-02F KKA-Serie |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Verhandlungsfähig |

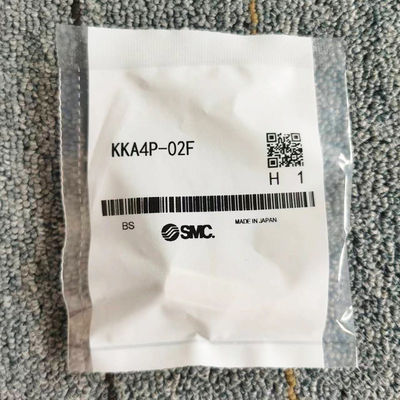

| Verpackung Informationen: | Plastiktüte, Box, Karton, Palette |
| Lieferzeit: | 1-7 Werktage nach Zahlung |
| Zahlungsbedingungen: | T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück/Monat |
| Operating Pressure Range(MPa): | 0.1-1MPa | Pipe Connection Bore Dia.: | Rc1/4 |
|---|---|---|---|
| Operating Temperature Range(°C): | -5～150 | Applicable Fluid: | Water / Air |
| Size of Body: | 1/4 | Guaranteed Proof Pressure: | 10MPa |
| Hervorheben: | KKA-Serie Stecker kka4p-02f,Edelstahlstecker kka4p-02f,Weibliche Schraube kka4p-02f |
||

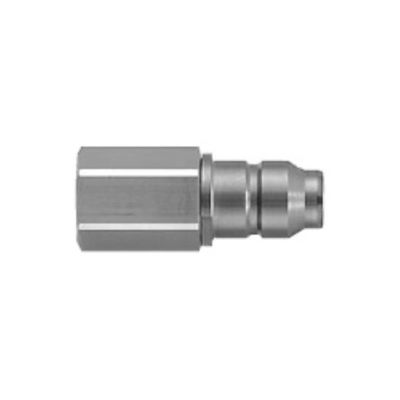

KKA-Serie SS316 (KKA4P-02F) Typ Stecker (P) Weibliches Gewinde-Kopplungsgerät Typ S
| Typ | Standards | Gelenktyp | mit einem Durchmesser von mehr als 20 mm |
|---|---|---|---|
| Männlich/weiblich | Stecker | Körpermaterial | SUS304 |
| Dichtungsmaterial | [NBR] 00011 | Anwendbare Flüssigkeit | Wasser / Luft |
| Betriebsumfeld, Anwendungen | Standards | Betriebstemperaturbereich ((°C) | - 5 ¢ 150 |
| Betriebsdruckbereich ((MPa) | 0 ¢ 1 | Körpergröße | 1 / 4 |
| Rohrverbindung Bore Dia. | Rc1/4 | mit oder ohne Kontrollventil | Y |
S-Kopplung KKA-Serie Edelstahl-Typ-Stecker (P) Weibliche Gewinde-Typ-Spezifikationen
Außenbild ohne, Kontrollventil, Stecker, weiblicher Gewindeart
JIS-Symbole für die KKA-Serie
| Körpergröße | Flüssigkeit (cm3) | Luftmenge (cm3 pro Fall) |
|---|---|---|
| KKA3 | 0.02 | 0.1 |
| KKA4 | 0.04 | 0.1 |
| KKA6 | 0.06 | 0.2 |
| KKA7 | 0.14 | 0.5 |
| KKA8 | 0.27 | 0.9 |
| KKA9 | 0.77 | 2.7 |
| Arbeitsmittel | Wasser, Luft |
|---|---|
| Betriebsdruckbereich*1 | KKA3: -100 kPa bis 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 bis 1 MPa |
| Garantierte Drucksicherheit | 10 MPa |
| Umgebungstemperatur und Temperaturbereich der Arbeitsflüssigkeit | -5 bis +150°C (kein Gefrieren) *Kann nicht für Dampf verwendet werden. |
| Nicht geschmiert Spezifikation | Nicht mit Fett. (Schiebeteile aus Gummi und Metall: Fluorbeschichtung) |
| Material | Teile aus Metall: SUS304; Teile aus Gummi: Fluorelastomer (spezielle FKM) |
*1: Nicht zusammen mit einem Leckentester oder zur Vakuumretention verwenden, da ein Leck nicht garantiert werden kann.
* Die KKA-Serie kann nicht mit der KK-Serie oder der KKH-Serie verbunden werden.
Plug-Strukturaufbau
Strukturzeichnung der KKA-Serie
| Zahl | Teilname | Material | Anmerkung |
|---|---|---|---|
| 1 | Steckkörper | SUS304 | Fluorbeschichtung |
| 2 | Stecker nach hinten | SUS304 | - |
| 3 | Steckventil | SUS304 | - |
| 4 | O-Ring des Ventils | Spezielle FKM | Fluorbeschichtung |
| 5 | Steckkörper O-Ring | Spezielle FKM | Fluorbeschichtung |
| 6 | Steckventilfeder | Äquivalent zu SUS304 | KKA3 |
| SUS304 | KKA4, KKA6, KKA7, KKA8, KKA9 |
mit Rückschlagventil, weibliche Gewindeart
| Körpergröße | Modell | T Verbindungsanschlussdurchmesser |
H Breite über Flächen |
L1 | L2 | Mindestdurchmesser des Löchers | Wirksame Querschnittsfläche mm2 |
Gewicht g |
|---|---|---|---|---|---|---|---|---|
| 1/8 | KKA3P-01F | Rc 1/8 | 14 | 36.0 | 16.0 | 5.6 | 17.4 | 20.2 |
| KKA3P-02F | Rc 1/4 | 17 | 39.6 | 31.8 | ||||
| KKA3P-03F | Rc 3/8 | 19 | 40.4 | 35.8 | ||||
| 1 / 4 | KKA4P-02F | Rc 1/4 | 17 | 43.4 | 18.9 | 6.9 | 26.4 | 36.1 |
| KKA4P-03F | Rc 3/8 | 19 | 44.4 | 40.2 | ||||
| KKA4P-04F | Rc 1/2 | 24 | 48.6 | 69.7 | ||||
| 1 / 2 | KKA6P-03F | Rc 3/8 | 48.7 | 20.4 | 10.0 | 54.2 | 84.1 | |
| KKA6P-04F | Rc 1/2 | 52.9 | 79.7 | |||||
| KKA6P-06F | Rc 3/4 | 30 | 54.6 | 123.8 | ||||
| 3/4 | KKA7P-04F | Rc 1/2 | 32 | 67.7 | 27.6 | 13.5 | 99.6 | 217.1 |
| KKA7P-06F | Rc 3/4 | 69.4 | 196.8 | |||||
| KKA7P-10F | Rc 1 | 41 | 72.4 | 325.9 | ||||
| 1 | KKA8P-06F | Rc 3/4 | 82.0 | 35.6 | 17.5 | 168.3 | 420.5 | |
| KKA8P-10F | Rc 1 | 85.0 | 391.3 | |||||
| KKA8P-12F | Rc1 1/4 | 50 | 87.3 | 552.8 | ||||
| Ein Viertel | KKA9P-10F | Rc 1 | 55 | 107.8 | 49.1 | 24.6 | 332.1 | 986.9 |
| KKA9P-12F | Rc1 1/4 | 110.1 | 925.6 | |||||
| KKA9P-14F | Rc1 1/2 | 110.1 | 848.2 |
Neben dem technischen Support bieten wir auch eine Reihe von Dienstleistungen an, um die Zufriedenheit unserer Kunden zu gewährleisten:
Individuelles Produktdesign und -entwicklung
Produktprüfung und -zertifizierung
Installations- und Wartungsleistungen vor Ort
Produktschulungen für Ihr Team
Schnelle und effiziente Lieferung
Unser Ziel ist es, unseren Kunden ein nahtloses Erlebnis zu bieten, von dem Moment an, in dem sie unsere pneumatischen Rohrverbindungen bis zum Installations- und Wartungsprozess kaufen.Wir sind bestrebt, Ihre Bedürfnisse zu erfüllen und Ihre Erwartungen zu übertreffen..
Die Pneumatischen Rohrverbindungen werden sorgfältig verpackt und versendet, um eine sichere Lieferung an unsere Kunden zu gewährleisten.mit einer Breite von mehr als 20 mm,.
Wir bieten verschiedene Versandmöglichkeiten an, um den Bedürfnissen unserer Kunden gerecht zu werden.Unsere Versandkosten werden nach dem Gewicht und dem Ziel des Pakets berechnet..
Für internationale Bestellungen achten wir besonders darauf, alle notwendigen Zollvorschriften einzuhalten und die rechtzeitige Lieferung zu gewährleisten.Wir bieten auch Tracking-Informationen für alle Bestellungen an, damit Kunden den Fortschritt ihrer Sendung leicht verfolgen können..
Bei Pneumatic Pipe Fittings setzen wir uns dafür ein, qualitativ hochwertige Produkte und einen hervorragenden Kundenservice anzubieten.Wir bemühen uns, den Verpackungs- und Versandprozess für unsere geschätzten Kunden so reibungslos und effizient wie möglich zu gestalten..
