YW DKE HANDELSGESELLSCHAFT
 |
| Herkunftsort: | China |
| Markenname: | SMC |
| Zertifizierung: | CE |
| Modellnummer: | KKA3S-02F KKA-Serie |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Plastiktüte, Box, Karton, Palette |
| Lieferzeit: | 1-7 Werktage nach Zahlung |
| Zahlungsbedingungen: | T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück/Monat |
| Betriebsdruckbereich ((MPa): | 0.1-1MPa | Rohrverbindung Bore Dia.: | Rc1/4 |
|---|---|---|---|
| Betriebstemperaturbereich ((°C): | - 5 ¢ 150 | Anwendbare Flüssigkeit: | Wasser/Luft |
| Größe des Körpers: | 1/8 | Garantierte Drucksicherheit: | 10MPa |
| Hervorheben: | S-Kopplung SS316-Kopplung,weiblicher Gewinde SS316-Kopplung |
||

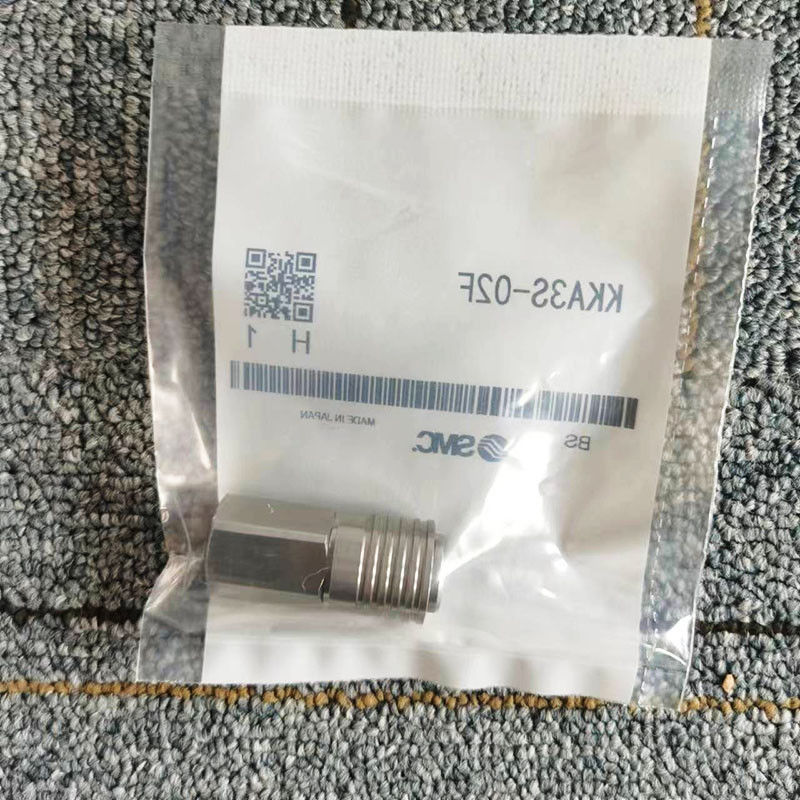

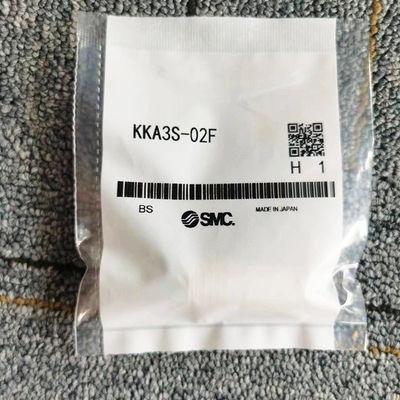

KKA-Serie SS316 (KKA3S-02F) Typ Stecker (P) Weibliches Gewinde-Kopplungsmittel Typ S
Beschreibung des Produkts
· Karosseriematerial: Edelstahl (SUS316)
· Dichtungsmaterial: Fluorkautschuk (spezielle FKM)
[Eigenschaften]
· Verfügbar mit oder ohne Rückschlagventil für verschiedene Arbeitsbedingungen
· Verringert das Tropfen von Flüssigkeit beim Abschließen des Steckers
Flüssigkeit tropft: 0,02 bis 0,77 cm3 bei jeder Entfernung; Belüftung: 0,1 bis 2,7 cm3 bei jeder Entfernung
· Nicht geschmierte Spezifikation (Standard)
| Typ | Standards | Gelenktyp | mit einem Durchmesser von mehr als 20 mm |
|---|---|---|---|
| Männlich/weiblich | [Steckdose (Frau) ] Steckdose | Körpermaterial | SUS316 |
| Dichtungsmaterial | [NBR] 00011 | Anwendbare Flüssigkeit | Wasser / Luft |
| Betriebsumfeld, Anwendungen | Standards | Betriebstemperaturbereich ((°C) | - 5 ¢ 150 |
| Betriebsdruckbereich ((MPa) | -0,1 ¢ 1 | Körpergröße | 1/8 |
| Rohrverbindung Bore Dia. | Rc1/4 | mit oder ohne Kontrollventil | N |
S-Kopplung KKA-Serie Edelstahl-Typ-Stecker (P) Weibliche Gewinde-Typ-Spezifikationen
Außenbild ohne, Kontrollventil, Stecker, weiblicher Gewindeart
JIS-Symbole für die KKA-Serie
| Arbeitsmittel | Wasser, Luft |
|---|---|
| Betriebsdruckbereich*1 | KKA3: -100 kPa bis 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 bis 1 MPa |
| Garantierte Drucksicherheit | 10 MPa |
| Umgebungstemperatur und Temperaturbereich der Arbeitsflüssigkeit | -5 bis 150°C (kein Gefrieren) *Kann nicht für Dampf verwendet werden. |
| Nicht geschmiert Spezifikation | Nicht mit Fett. (Schiebeteile aus Gummi und Metall: Fluorbeschichtung) |
| Material | Teile aus Metall: SUS304; Teile aus Gummi: Fluorelastomer (spezielle FKM) |
| Siegel | Einschließlich Samenfadendichtungsmittel |
*1: Nicht zusammen mit einem Leckentester oder zur Vakuumretention verwenden, da ein Leck nicht garantiert werden kann.
Leistung
* Die KKA-Serie kann nicht mit der KK-Serie oder der KKH-Serie verbunden werden.
| Körpergröße | Flüssigkeit (cm3) | Luftmenge (cm3 pro Fall) |
|---|---|---|
| KKA3 | 0.02 | 0.1 |
| KKA4 | 0.04 | 0.1 |
| KKA6 | 0.06 | 0.2 |
| KKA7 | 0.14 | 0.5 |
| KKA8 | 0.27 | 0.9 |
| KKA9 | 0.77 | 2.7 |
mit Rückschlagventil, weibliche Gewindeart
Strukturentwurf der Steckdose
| Körpergröße | Modell | T Verbindungsanschlussdurchmesser |
H Breite über Flächen |
L1 | L2 | Mindestdurchmesser des Lochs | Wirksame Querschnittsfläche mm2 |
Gewicht g |
|---|---|---|---|---|---|---|---|---|
| 1/8 | KKA3P-01F | Rc 1/8 | 14 | 36.0 | 16.0 | 5.6 | 17.4 | 20.2 |
| KKA3P-02F | Rc 1/4 | 17 | 39.6 | 31.8 | ||||
| KKA3P-03F | Rc 3/8 | 19 | 40.4 | 35.8 | ||||
| 1 / 4 | KKA4P-02F | Rc 1/4 | 17 | 43.4 | 18.9 | 6.9 | 26.4 | 36.1 |
| KKA4P-03F | Rc 3/8 | 19 | 44.4 | 40.2 | ||||
| KKA4P-04F | Rc 1/2 | 24 | 48.6 | 69.7 | ||||
| 1 / 2 | KKA6P-03F | Rc 3/8 | 48.7 | 20.4 | 10.0 | 54.2 | 84.1 | |
| KKA6P-04F | Rc 1/2 | 52.9 | 79.7 | |||||
| KKA6P-06F | Rc 3/4 | 30 | 54.6 | 123.8 | ||||
| 3/4 | KKA7P-04F | Rc 1/2 | 32 | 67.7 | 27.6 | 13.5 | 99.6 | 217.1 |
| KKA7P-06F | Rc 3/4 | 69.4 | 196.8 | |||||
| KKA7P-10F | Rc 1 | 41 | 72.4 | 325.9 | ||||
| 1 | KKA8P-06F | Rc 3/4 | 82.0 | 35.6 | 17.5 | 168.3 | 420.5 | |
| KKA8P-10F | Rc 1 | 85.0 | 391.3 | |||||
| KKA8P-12F | Rc1 1/4 | 50 | 87.3 | 552.8 | ||||
| Ein Viertel | KKA9P-10F | Rc 1 | 55 | 107.8 | 49.1 | 24.6 | 332.1 | 986.9 |
| KKA9P-12F | Rc1 1/4 | 110.1 | 925.6 | |||||
| KKA9P-14F | Rc1 1/2 | 110.1 | 848.2 |
