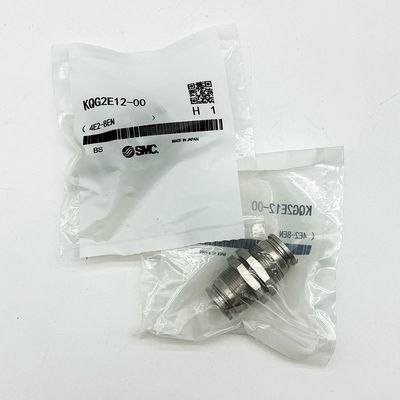

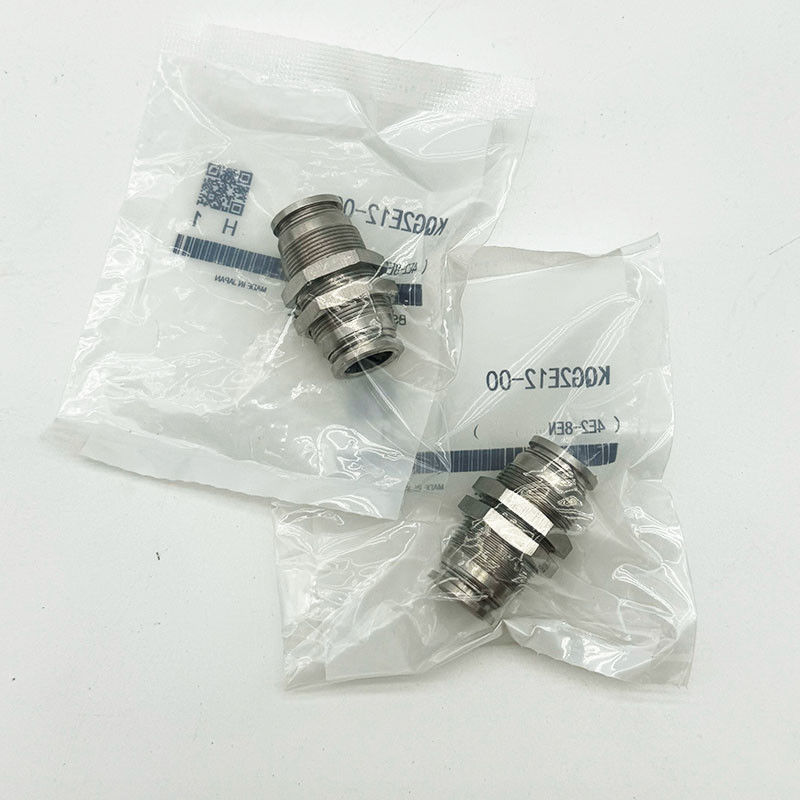

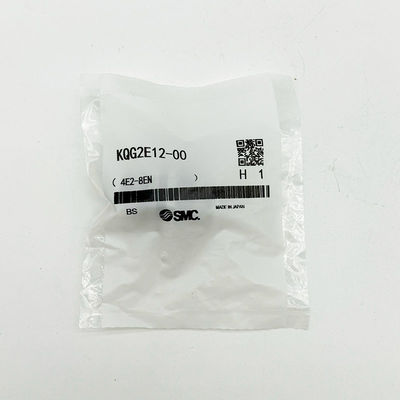

Schotte Union - KQG2-Serie
SMCs KQG2-Reihe aus Edelstahl bietet Ingenieuren eine Auswahl an leistungsstarken, leichten und kompakten Einbauteilen, wenn die Beständigkeit gegen Korrosion, Chemikalien und hohe Temperaturen von entscheidender Bedeutung ist.30% kleiner und 62% leichter als die bestehende KQG-Reihe und für Rohrdurchmesser von 3,2 bis 16 mm erhältlich.Dampf und in der Lage, unter unterschiedlichen Druckbereichen (-100kPa bis 1MPa) und Temperaturbedingungen (-5°C bis +150°C) zu arbeiten.
Schleifgelenkte, Rohr-zu-Rohr-Adapter und Adapter - SMC KQG2
KQG2 SUS316 Edelstahlbefestigungen
Die SMC-KQG2-Serie mit Einberührungsanlage ist aus SUS316-Edelstahl gefertigt und bietet eine bessere Korrosionsbeständigkeit als Edelstahl der Klasse 304.SUS316-Edelstahl bietet höhere Pitting- und Korrosionsbeständigkeit, und eignet sich besonders für Chloridumgebungen.
Die Einberührungsanlagen der KQG2-Serie verwenden FKM-Dichtungen und können mit einer Vielzahl von Rohren verwendet werden, einschließlich Nylon, Weichnylon, Polyurethan, Polyolefin, FEP und PFA.Die Armaturen sind für den Einsatz mit Dampf geeignet und fettfrei.
Spezifikationen
|
Eigenschaft
|
Wert
|
|
Anschluss A
|
12 mm drücken
|
|
Anschluss B
|
12 mm drücken
|
|
Typ der Pneumatikanlage
|
Schottrohr-zu-Rohr-Adapter
|
|
Verbindungsstil
|
Schlauch-zu-Schlauch
|
|
Höchstbetriebstemperatur
|
+ 150°C
|
|
Mindestbetriebstemperatur
|
-5°C
|
|
Höchstbetriebsdruck
|
1 MPa, 3 (Bestätigung) MPa
|
|
Durchmesser des Montierloches
|
21 mm
|
|
Erfüllung der Maßstäbe
|
IEC, ISO, RoHS-konform
|
|
Anwendbarer Außendurchmesser des Rohres (mm)
|
Modell
|
T
(M)
|
H
(Breite über Flächen)
|
L
|
Montageöffnung
|
M
|
Wirksame Querschnittsfläche (mm)2)Anmerkung)
|
Gewicht (g)
|
|
Ö3.2
|
KQG2E23-00
|
M10 × 1
|
12
|
32.2
|
11
|
12
|
3.4
|
14
|
|
Ö4
|
KQG2E04-00
|
M10 × 1
|
12
|
32.4
|
11
|
12.6
|
5.6
|
14
|
|
ø6
|
KQG2E06-00
|
M14 × 1
|
17
|
33.6
|
15
|
13.6
|
13.1
|
25.8
|
|
ø8
|
KQG2E08-00
|
M15 × 1
|
19
|
36.4
|
16
|
16.1
|
26.1
|
30.4
|
|
ø10
|
KQG2E10-00
|
M18 × 1
|
21
|
37.2
|
19
|
17
|
41.5
|
40.3
|
|
Ö12
|
KQG2E12-00
|
M20 × 1
|
24
|
39.2
|
21
|
18.6
|
58.3
|
49.9
|
|
ø16
|
KQG2E16-00
|
M27 × 1
|
30
|
42.6
|
28
|
20.8
|
113
|
87.3
|
Anmerkung: Die Werte gelten bei Verwendung eines FEP-Rohrs. Der Wert für Nylonröhrchen gilt nur für ø16.
-
Temperaturbedingungen für die Ausrüstung der Innenhülle
|
Verwendetes Rohr
|
Temperatur
|
|
FEP-Rohre / TH-Serie
|
80 °C oder mehr
|
|
Super PFA-Rohr / TL-Serie
|
120 °C oder mehr
|
Verpackung und Versand:
Paket und Versand
Die Pneumatischen Rohrverbindungen werden sorgfältig verpackt und versendet, um eine sichere Lieferung an unsere Kunden zu gewährleisten.mit einer Breite von mehr als 20 mm,.
Wir bieten verschiedene Versandmöglichkeiten an, um den Bedürfnissen unserer Kunden gerecht zu werden. Dazu gehören Standard-Bodenversand, beschleunigte Versand und internationale Versand.Unsere Versandkosten werden nach dem Gewicht und dem Ziel des Pakets berechnet..
Für internationale Bestellungen achten wir besonders darauf, alle notwendigen Zollvorschriften einzuhalten und eine rechtzeitige Lieferung zu gewährleisten.Wir bieten auch Tracking-Informationen für alle Bestellungen an, damit Kunden den Fortschritt ihrer Sendung leicht verfolgen können..
Bei Pneumatic Pipe Fittings setzen wir uns dafür ein, qualitativ hochwertige Produkte und einen hervorragenden Kundenservice zu bieten.Wir bemühen uns, den Verpackungs- und Versandprozess für unsere geschätzten Kunden so reibungslos und effizient wie möglich zu gestalten..
Häufige Fragen:
Häufig gestellte Fragen zu Pneumatischen Rohrverbindungen
F: Welche Marke tragen diese Pneumatikrohre?
A: Die Marke ist SMC.
F: Welche Modellnummer haben diese pneumatischen Rohrverbindungen?
A: Die Modellnummer lautetKQG2E10-00.
F: Wo werden diese pneumatischen Rohrverbindungen hergestellt?
A: Diese Rohrverbindungen werden in China hergestellt.
F: Sind diese Rohrverbindungen CE-zertifiziert?
A: Ja, diese pneumatischen Rohrverbindungen sind CE-zertifiziert.
F: Wie hoch ist die Mindestbestellmenge für diese pneumatischen Rohrverbindungen?
A: Die Mindestbestellmenge beträgt 20 Stück.
F: Ist der Preis für diese pneumatischen Rohrverbindungen verhandelbar?
A: Ja, der Preis ist abhängig von der Menge und anderen Faktoren verhandelbar.
F: Wie sind diese pneumatischen Rohrverbindungen verpackt?
A: Diese pneumatischen Rohrverbindungen werden in Kartons oder nach Kundenwünschen verpackt.
F: Wie lange dauert die Lieferung dieser pneumatischen Rohrverbindungen?
A: Die Lieferzeit beträgt 1-7 Werktage nach Zahlung.
F: Welche Zahlungsmethoden werden für diese pneumatischen Rohrverbindungen akzeptiert?
A: Die akzeptierten Zahlungsmethoden sind T/T, Western Union und Paypal.
F: Welche Versorgungsfähigkeit haben diese pneumatischen Rohrverbindungen?
A: Die Lieferkapazität beträgt 5000 Stück pro Monat.
