SUS316 0-1mpa 1/8 Luft- und Raumfahrtindustrie
Beschreibung des Produkts:

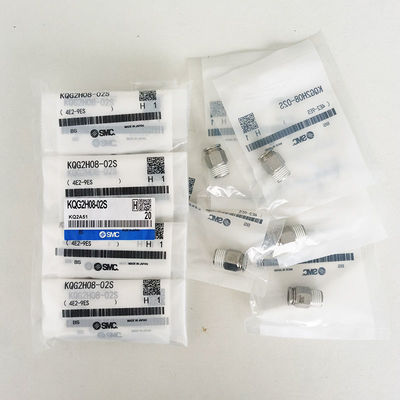

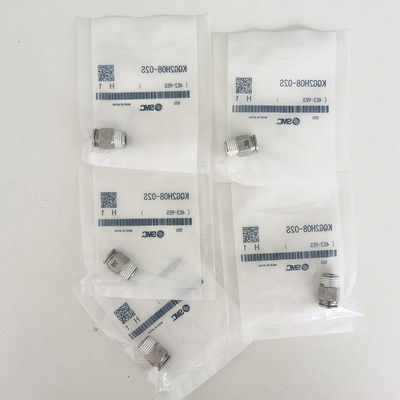

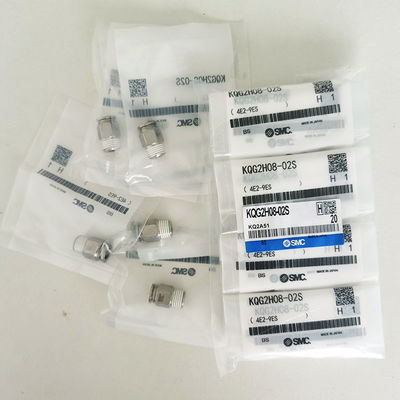

Männliche Verbindungsstange mit Schraubversiegelungsmittel, 316 Edelstahl (KQG2H08-02S)
Teilnummer: KQG2H08-02S
SMC-One-Touch-Anlage.
Eigenschaften
· Kompakt mit geringem Gewicht.
· Nicht fettig.
· Kann mit Dampf verwendet werden.
· Metallteil: SUS316, Dichtungsteil: spezielle FKM.
· Betriebsflüssigkeitstemperatur: -5 bis +150°C
· entspricht dem japanischen Lebensmittelhygienegesetz. (Teilmaterialien entsprechen dem Werkzeug- und Verpackungsbehälter-Standardtest.)
Anwendungen
· Für Rohrleitungen in eine Richtung von einem weiblichen Faden verwendet.
Anwendbare Schläuche:
| Anwendbare Schläuche |
Anwendbare Schläuche |
FEP, PFA, Nylon, weiches NylonAnmerkung1), Polyurethan, Polyolefin |
| Rohrleitung 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Spezifikationen |
FlüssigkeitAnmerkung3) |
Luft, Wasser, Dampf
Anmerkung2)
|
| Betriebsdruckbereich |
-100 kPa bis 1 MPaAnmerkung4) |
| Drucksicherung |
30,0 MPa |
| Umgebungstemperatur und FlüssigkeitstemperaturAnmerkung5) |
- 5 bis 150°C (Kein Gefrieren)Anmerkung4) |
| Schmiermittel |
Spezifikation für fettfreie Erzeugnisse |
| Siegel auf den Fäden |
mit Versiegelungsmittel |
Temperatur
Zustand der Montage
die Innenhülle |
Schläuche |
Temperatur |
| FEP-Rohre/TH-Serie |
80 °C oder mehr |
| Super-PFA-Rohre/TL-Serie |
120 °C oder mehr |
| |
|
Anmerkung 1)Für weiche Nylonröhren darf kein Wasser verwendet werden.
Anmerkung 2)Beraten Sie das SMC separat über das entsprechende Rohr.
Anmerkung 3)Vermeiden Sie die Verwendung in einer Vakuum-Anwendung wie einem Leckentester, da es zu Leckagen kommt.
Anmerkung 4)Überprüfen Sie den Betriebsdruckbereich und den Betriebstemperaturbereich des Schlauchs.
Anmerkung 5)Es wird empfohlen, die Innenhülle unter folgenden Bedingungen zu verwenden (außerØ3.2):
● Bei Verwendung bei hoher Temperatur.
● Bei Verwendung bei hoher Temperatur.
|
Männliche Verbindung: KQG2H
|
Anwendung
Überdosierung von Rohren
(mm) |
Verbindung
Gewinde
R, M |
Modell |
H
(Breite
über das Flachfeld) |
Anmerkung 1)
ØD |
L |
A* |
M |
Anmerkung 2)
Wirksam
Fläche (mm2) |
Gewicht |
| Ö3.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
KQG2H23-01S |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| 1 / 4 |
KQG2H23-02S |
14 |
21 |
16.3 |
16.9 |
| Ö4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| 1 / 4 |
KQG2H04-02S |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
KQG2H06-01S |
18.1 |
15 |
13.1 |
7 |
| 1 / 4 |
KQG2H06-02S |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
KQG2H06-03S |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
KQG2H08-01S |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| 1 / 4 |
KQG2H08-02S |
22.3 |
17.6 |
12.9 |
| 3/8 |
KQG2H08-03S |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
KQG2H10-01S |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| 1 / 4 |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
KQG2H10-03S |
23 |
17.9 |
20.6 |
| 1 / 2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| Ö12 |
1 / 4 |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1 / 2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
KQG2H16-03S |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1 / 2 |
KQG2H16-04S |
24 |
29.5 |
23.1 |
113 |
37.4 |
