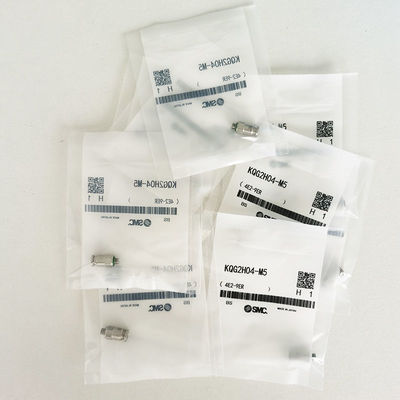

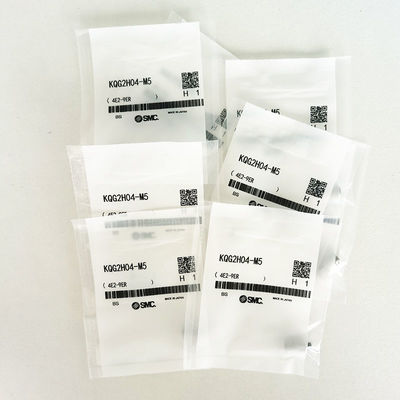

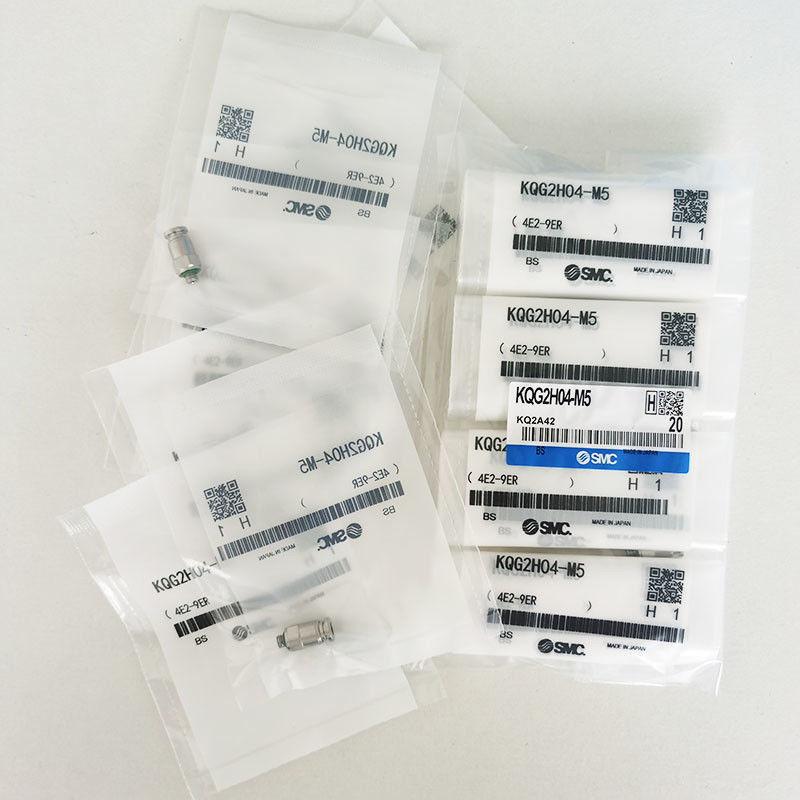

KQG2H04-M5 Schub-Zuschließungsbefestigungen mit Gewindeversiegelungsmittel SS316

KQG2H04-M5 Schub-Zuschließungsbefestigungen mit Gewindeversiegelungsmittel SS316

  • KQG2H04-M5 Schub-Zuschließungsbefestigungen mit Gewindeversiegelungsmittel SS316
  • KQG2H04-M5 Schub-Zuschließungsbefestigungen mit Gewindeversiegelungsmittel SS316
  • KQG2H04-M5 Schub-Zuschließungsbefestigungen mit Gewindeversiegelungsmittel SS316
KQG2H04-M5 Schub-Zuschließungsbefestigungen mit Gewindeversiegelungsmittel SS316
Produktdetails:
Herkunftsort: China
Markenname: SMC
Zertifizierung: CE
Modellnummer: KQG2H04-M5
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: Verhandlungsfähig
Verpackung Informationen: Karton / nach Kundenwunsch
Lieferzeit: 1-7 Werktage nach Zahlung
Zahlungsbedingungen: T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 5000 Stück/1 Monat
Kontakt
Ausführliche Produkt-Beschreibung
Temperatur der Medien: -5 ~ 150 °C Material: SUS316
Medien: Luft oder Flüssigkeit Verbindungsfaden R, M: M5 x 0,8
Druck: 0-1mpa Anwendungsbereich: Luft- und Raumfahrt
Hervorheben:

SS316 Anschlag zum Anschließen von Armaturen

,

Schraubdichtungsmittel zum Anschließen von Befestigungen

,

SS316 Schraubdichtungsmittel-Verbindungsanlagen

Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.

GelenkeSS316 0-1mpa Luft- und Raumfahrt


Beschreibung des Produkts:

Maschiner Verbindungsstücke mit Schraubversiegelungsmittel, aus Edelstahl 316 (KQG2H04-M5)

Teilnummer: KQG2H04-M5

SMC-One-Touch-Anlage.
Eigenschaften
· Kompakt mit geringem Gewicht.
· Nicht fettig.
· Kann mit Dampf verwendet werden.
· Metallteil: SUS316, Dichtungsteil: spezielle FKM.
· Betriebsflüssigkeitstemperatur: -5 bis +150°C
· entspricht dem japanischen Lebensmittelhygienegesetz. (Teilmaterialien entsprechen dem Werkzeug- und Verpackungsbehälter-Standardtest.)
Anwendungen
· Für Rohrleitungen in eine Richtung von einem weiblichen Faden verwendet.

Übersicht

Männlicher Stecker - KQG2-Serie
SMCs KQG2-Reihe aus Edelstahl bietet Ingenieuren eine Auswahl an leistungsstarken, leichten und kompakten Einbauteilen, wenn die Beständigkeit gegen Korrosion, Chemikalien und hohe Temperaturen von entscheidender Bedeutung ist.30% kleiner und 62% leichter als die bestehende KQG-Reihe und für Rohrdurchmesser von 3,2 bis 16 mm erhältlich.Dampf und in der Lage, unter unterschiedlichen Druckbereichen (-100kPa bis 1MPa) und Temperaturbedingungen (-5°C bis +150°C) zu arbeiten.


Anwendbare Schläuche:

Anwendbare Schläuche Anwendbare Schläuche FEP, PFA, Nylon, weiches NylonAnmerkung1), Polyurethan, Polyolefin
Rohrleitung 0.D. Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
Spezifikationen FlüssigkeitAnmerkung3) Luft, Wasser, Dampf

Anmerkung2)

Betriebsdruckbereich -100 kPa bis 1 MPaAnmerkung4)
Drucksicherung 30,0 MPa
Umgebungstemperatur und FlüssigkeitstemperaturAnmerkung5) - 5 bis 150°C (Kein Gefrieren)Anmerkung4)
Schmiermittel Spezifikation für fettfreie Erzeugnisse
Siegel auf den Fäden mit Versiegelungsmittel
Temperatur
Zustand der Montage
die Innenhülle
Schläuche Temperatur
FEP-Rohre/TH-Serie 80 °C oder mehr
Super-PFA-Rohre/TL-Serie 120 °C oder mehr

Anmerkung 1) Für weiche Nylonrohre darf kein Wasser verwendet werden.

Anmerkung 2) Konsultation des SMC bezüglich des anwendbaren Schlauchs separat.

Anmerkung 3) Vermeiden Sie die Verwendung in einer Vakuum-Anwendung wie einem Leckentester, da es zu Leckagen kommt.

Anmerkung 4) Überprüfen Sie den Betriebsdruckbereich und den Betriebstemperaturbereich des Schlauchs.

Anmerkung 5) Es wird empfohlen, die Innenhülle unter folgenden Bedingungen zu verwenden (außerØ3.2):

● Bei Verwendung bei hoher Temperatur.

● Bei Verwendung bei hoher Temperatur.

KQG2H04-M5 Schub-Zuschließungsbefestigungen mit Gewindeversiegelungsmittel SS316 0


Männliche Verbindung: KQG2H

Anwendung
Überdosierung von Rohren
(mm)
Verbindung
Gewinde
R, M
Modell H
(Breite
über das Flachfeld)
Anmerkung 1)
ØD
L A* M Anmerkung 2)
Wirksam
Fläche (mm2)
Gewicht
Ö3.2 M5 x 0.8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
1 / 4 KQG2H23-02S 14 21 16.3 16.9
Ö4 M5 x 0.8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
1 / 4 KQG2H04-02S 14 20.9 16.2 15.8
ø6 M5 x 0.8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
1/8 KQG2H06-01S 18.1 15 13.1 7
1 / 4 KQG2H06-02S 14 20.8 16.1 14.5
3/8 KQG2H06-03S 17 23 17.9 27.3
ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
1 / 4 KQG2H08-02S 22.3 17.6 12.9
3/8 KQG2H08-03S 17 23.7 18.6 24.7
ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
1 / 4 KQG2H10-02S 27.9 23.2 41.5 21.6
3/8 KQG2H10-03S 23 17.9 20.6
1 / 2 KQG2H10-04S 22 28.6 22.2 51.1
Ö12 1 / 4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
3/8 KQG2H12-03S 24.7 19.6 20.5
1 / 2 KQG2H12-04S 22 28.7 22.3 44.6
ø16 3/8 KQG2H16-03S 24.6 33.6 28.5 20.8 81 46
1 / 2 KQG2H16-04S 24 29.5 23.1 113 37.4

KQG2H04-M5 Schub-Zuschließungsbefestigungen mit Gewindeversiegelungsmittel SS316 1


KQG2H04-M5 Schub-Zuschließungsbefestigungen mit Gewindeversiegelungsmittel SS316 2KQG2H04-M5 Schub-Zuschließungsbefestigungen mit Gewindeversiegelungsmittel SS316 3
