Rexroth HED8OH-2X/200 Effiziente Strömungsregelung mit hydraulischer Steuerventil-Viskosität 10 bis 800 mm2/S

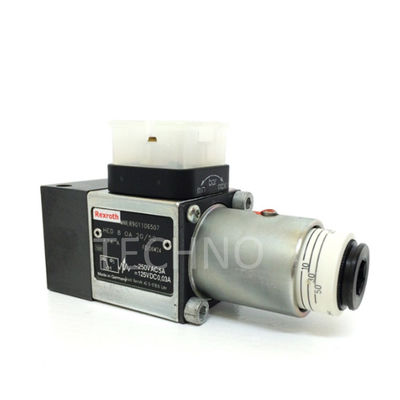

Der Hydro-Elektrische Druckschalter Typ HED 8 ist ein Druckschalter des Kolbentyps. Er verfügt über ein Gehäuse, ein Installationskit mit Kolben, Kompressionsfeder, Einstellungselement und Mikro-Schalter.Wenn der zu überwachende Druck unter dem eingestellten Druck liegt, wird der Mikroschalter eingeschaltet. Der zu überwachende Druck wird über die Düse am Kolben ausgeübt,während der Kolben von der Federplatte gestützt wird und gegen die kontinuierlich einstellbare Kraft der Kompressionsfeder wirkt.
Die Federplatte überträgt die Bewegung des Kolbens auf den Mikro-Schalter und löst ihn, wenn der eingestellte Druck erreicht ist.je nach Aufbau der SchaltungDer mechanische positive Stopp der Federplatte dient außerdem zwei Zwecken: Er schützt den Mikroschalter bei plötzlichem Druckabfall vor Schäden,und es verhindert feste Kompression der Kompressionsfeder, wenn es Überdruck.
Hinweis: Um die Lebensdauer des Druckschalters zu verlängern, sollte er mit geringen Schwingungen montiert und vor hydraulischen Druckspannen geschützt werden.
Eigenschaften:
Dieses Produkt eignet sich ideal für die Montage von Unterplatten und für die Installation von Rohrleitungen.Es ist gemäß ISO 16873 in Bezug auf die Flanschverbindung einsetzbarEs gibt 5 Druckstufen zur Auswahl und 4 Einstellungsarten:
- Spindel mit/ohne Schutzkappe
- Spindel mit Skala, mit/ohne Schutzkappe
- Rotationsknopf mit Waage
- Schließbarer Drehknopf mit Skala
Ein elektrischer Anschluss ist mit einem großen Kubikanschluss und einem M12 x 1-Anschluss verfügbar.Außerdem verfügt es über einen Mikroschalter mit NC/NO-Kontaktfunktion und potenzialfreiem Stromwechsel von 1 mA auf 2 ASchließlich hat das Gerät auch UL-Zulassung für Druckbereiche bis 350 bar.
Technische Parameter:
| Technische Daten |
| Elektrische Verbindung / Paarungsanschluss |
K14 |
EN 175301-803, Dreipol + PE |
| K35 |
IEC 61076-2-101, M12 x 1, A-Codierung, 4-Polar |
| Schutzklasse gemäß EN 60529 |
K14 |
IP 65 mit montiertem und verriegeltem Koppelanschluss |
| K35 |
IP 67 mit montiertem und verriegeltem Koppelanschluss |
| Höchstschaltfrequenz |
1/h |
7200 |
| Schaltgenauigkeit (Wiederholgenauigkeit) |
< ± 1 % des eingestellten Drucks |
| Schalter |
Nach VDE 0630-1/DIN EN 61058-1 |
| Übergangswiderstand |
mΩ |
< 50 |
| Koordinierung der Isolierung |
Überspannungskategorie 3 |
| Verunreinigung |
Kontaminationsgrad 3 |
| Absprungzeit |
An/min |
< 5 |
| |
OFF/ms |
< 5 |
| Mindeststrom |
mA |
1.0 mit 24 V Gleichstrom |
| Höchststrom |
Eine |
0.5 mit 50 V Gleichstrom, induktiv
0.2 mit 125 V Gleichstrom, induktiv
0.1 mit 250 V Gleichstrom, induktiv
2.0 mit 250 V Wechselstrom |
Anwendungen:
Im Bereich der Erdöl- und Chemieproduktion können Druckrelais Druckveränderungen in Behältern und Rohrleitungen überwachen, Alarmanlagen oder automatische Steuerventile rechtzeitig auslösen,und die Sicherheit und Stabilität des Produktionsprozesses gewährleistenIn der pharmazeutischen Industrie sind Druckrelais für die Echtzeitüberwachung des Drucks von pharmazeutischen Geräten verantwortlich.es kann schnell entsprechende Maßnahmen ergreifen, wie zum Beispiel Schließventile, Notpumpen usw., um Beschädigungen der Ausrüstung zu vermeiden und die Qualität der Arzneimittel zu gewährleisten.Druckrelais können auch den Druckstatus von Produktionsanlagen überwachen, um sicherzustellen, dass die Produkte unter geeigneten Druckbedingungen hergestellt und verpackt werden, wodurch die Produktionseffizienz und die Produktqualität verbessert werden.
Unterstützung und Dienstleistungen:
Technische Unterstützung und Wartung hydraulischer Steuerventile
Wir bei ABC Company sind stolz auf die Qualität unserer hydraulischen Steuerventile und bieten technische Unterstützung und Service, um sicherzustellen, dass Ihr Produkt optimal funktioniert.Unsere technischen Experten sind in der Installation erfahren, Wartung und Reparatur hydraulischer Steuerventile und kann folgende Dienstleistungen erbringen:
- Fehlerbehebung und Diagnose
- Installation und Einrichtung
- Reparaturen und Ersatzarbeiten
- Optimierung und Modernisierung der Systeme
- Vorbeugende Wartung
Für weitere Informationen zu unserem technischen Support und Service für hydraulische Steuerventile kontaktieren Sie uns bitte unter info@ABCCompany.com oder rufen Sie uns unter (888) 555-5555.
Verpackung und Versand:
Verpackung und Versand von hydraulischen Steuerventilen
Das hydraulische Steuerventil wird in Schachteln oder Kisten verpackt und dem Kunden nach den Anforderungen des Kunden geliefert.je nach Größe und Gewicht des ErzeugnissesDie Verpackung ist so konzipiert, daß die Erzeugnisse während des Transports sicher und geschützt sind und vor möglichen Beschädigungen geschützt werden.
Das Hydraulik-Steuerventil wird mit einer Vielzahl von Versandmethoden geliefert, einschließlich Boden-, Luft- und Seeverkehr.und die Versandkosten werden auf der Grundlage des Gewichts und der Größe des Produkts und des Bestimmungsortes berechnet.
Häufige Fragen:
F1: Welche Marke hat Rexroth Hydraulic Control Valve?
A1: Rexroth.
F2: Wie lautet die Modellnummer des Rexroth-Hydrauliksteuerventils?
A2: HED8OH-2X/50.
F3: Wo ist der Ursprungsort von Rexroth Hydraulic Control Valve?
A3: China.
F4: Was ist die Zertifizierung von Rexroth Hydraulic Control Valve?
A4: CE.
F5: Wie hoch ist die Mindestbestellmenge für Rexroth Hydraulic Control Valve?
A5: 1.
