Rexroth-Hydraulisches Steuerventil
4WE6D70/HG24N9K4

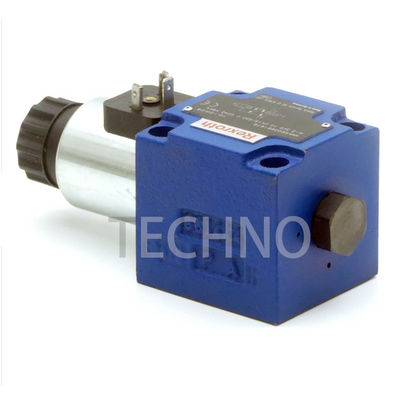

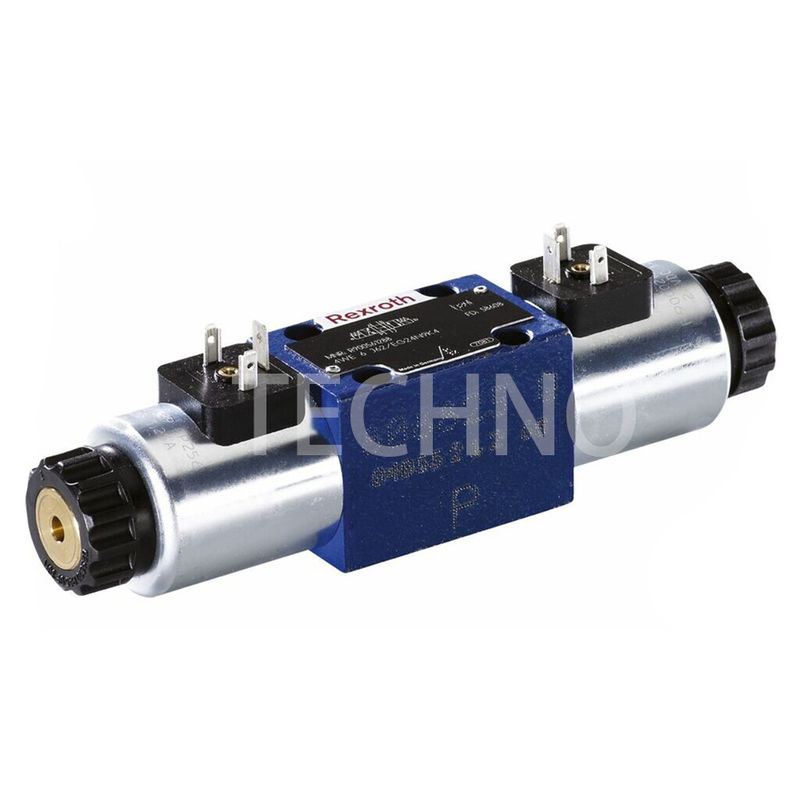

Rexroth 4WE6D70/HG24N9K4 Hydraulisches Steuerventil
Beschreibung des Produkts:
Hydraulisches Steuerventil ist ein Ventilautomationssystem, das für den Einsatz in einer Vielzahl von hydraulischen Systemen entwickelt wurde.Dieses Gerät ist in der Lage, den Druck des Systems mit seinem einzigartigen Design zu steuernEs ist eine zuverlässige und kostengünstige Lösung für jedes Problem der hydraulischen Druckkontrolle.Es kann in jeder beliebigen Position installiert werden und kann einen maximalen Durchfluss von 80 (DC) oder 60 (AC) L/min verarbeitenDer Umgebungstemperaturbereich für das Ventil beträgt 30 bis +50 °C (NBR-Dichtungen).Sicherstellung eines sicheren und effizienten Betriebs des Systems.
Eigenschaften:
Die direkt betriebenen Richtspulenventile von RE sind für hohe Leistung ausgelegt und verfügen über Portingmuster nach DIN 24340 Form A, ISO 4401-03-02-05 und NFPA T3.5.1 R2-2002 D03, diese Ventile verfügen auch über Unterplatten gemäß RE 45052. Sie werden durch Regenstrang- oder Wechselspannungssolenoide mit abnehmbarer Spule mit 90° Drehung betrieben.Dies erlaubt es, die Spulen leicht zu wechseln, ohne die druckdichte Kammer öffnen zu müssenEs gibt Optionen für einzelne oder zentrale elektrische Anschlüsse (weiter Informationen unter RE 08010).und für eine Variante mit reibungslosem WechselSchließlich sind inductive Positionsschalter und berührungslose Näherungssensoren gemäß der RE 24830 erhältlich.Bitte lesen Sie "Allgemeine Produktinformationen zu hydraulischen Produkten" (RE 07008)., und "Installation, Inbetriebnahme und Wartung von Industrieventilen" (RE 07300).
Technische Parameter:
| Typ der Spannung |
Gleichspannung |
Wechselspannung 50/60 Hz |
| Verfügbare Spannungen5) (für den Bestellcode für Wechselspannungssolenoide siehe unten) V |
12, 24, 96, 205 |
110, 230 |
| Spannungstoleranz (Nennspannung) % |
± 10 |
| Stromverbrauch W |
30 |
- Ich weiß. |
| Halteleistung VA |
- Ich weiß. |
50 |
| Einschaltleistung VA |
- Ich weiß. |
220 |
| Arbeitszyklus (ED) VA |
100 |
Umschaltzeit
Nach
ISO 6403 6) |
¢ ON ms |
25 bis 45 |
10 bis 20 |
| ¢ OFF ms |
10 bis 25 |
15 bis 40 |
| Höchstschaltfrequenz 1/h |
15000 |
7200 |
|
Höchstoberflächentemperatur der Spirale
°C [°F]
|
120 [248] |
180 [356] |
Schutzart nach
DIN EN 60529 |
Mit Steckverbinder "K4", "K72L", "K73L" |
IP 65 (mit montiertem und verriegeltem Koppelanschluss) |
| mit Steckverbinder "C4" |
IP 66A (mit montiertem und verriegeltem Koppelanschluss) |
| mit Steckverbinder "K40" |
IP 69K (mit montiertem und verriegeltem Koppelanschluss) |
Leistungsschalter mit Auslöschmerkmal "K" gemäß EN 60898-1 (VDE 0641-11),
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung.
| Wechselstrommagnet, 50 Hz |
Niedrigerer Nennstrom I 1 in A |
Höchster Nennstrom I 2 in A |
| W24 |
2.3 |
3.6 |
| W42 |
1.45 |
1.92 |
| W48 |
1.15 |
1.92 |
| W100 |
0.64 |
0.9 |
| W110 |
0.6 |
0.9 |
| W115 |
0.52 |
0.9 |
| W127 |
0.48 |
0.6 |
| W200 |
0.33 |
0.6 |
| W220 |
0.31 |
0.6 |
| W230 |
0.26 |
0.36 |
| W240 |
0.26 |
0.36 |
Anwendungen:
Die hydraulische Ventilproduktion ist eine vielseitige Fertigungstechnologie mit einer Vielzahl von Anwendungen, die sie in vielen Branchen oder Situationen äußerst nützlich machen.es wird in der Baumaschine verwendet, Bergbaumaschinen, hydraulische Aufzüge, Spritzgießmaschinen, Biege- und Stempelgeräte, Gießwerke, Verpackungsmaschinen, Stahlwerke, CNC-Werkzeugmaschinen und landwirtschaftliche Maschinen.
Neben diesen Beispielen wird die Hydraulikventilherstellung auch in verschiedenen anderen Anlagen wie Kokereien, Kohlengruben und Verpackungsmaschinen eingesetzt.Dank seiner Robustheit und seiner Fähigkeit, unter verschiedenen Bedingungen zu arbeiten, ist es auch eine praktische Wahl für viele industrielle Anwendungen.
Unterstützung und Dienstleistungen:
Technische Unterstützung und Wartung hydraulischer Steuerventile
Wir bieten technische Unterstützung und Service für unsere Hydraulic Control Valve Produkte. Unser Team von erfahrenen Ingenieuren steht zur Verfügung, um bei der Installation und Wartung zu helfen.Wir beraten Sie auch bei der Fehlerbehebung und beantworten Ihre Fragen schnell und effizient..
Unser technisches Support- und Serviceteam steht Ihnen rund um die Uhr zur Verfügung, um Ihre Fragen zu beantworten und Lösungen zu liefern.
Wir bieten kostenlose Online-Seminare an, um Ihnen zu helfen zu verstehen, wie unsere Produkte und Dienstleistungen funktionieren. Wir bieten auch kostenlose Schulungen an, um sicherzustellen, dass Sie das Beste aus unseren Produkten herausholen.
Wir sind bestrebt, einen hervorragenden Kundenservice und Support zu bieten. Wenn Sie Fragen oder Bedenken haben, wenden Sie sich bitte an uns.
Verpackung und Versand:
Verpackung und Versand von hydraulischen Steuerventilen:
- Das hydraulische Steuerventil ist in einem Karton mit einem Etikett mit der Seriennummer des Produkts verpackt.
- Das hydraulische Steuerventil wird in einer umweltfreundlichen Verpackung geliefert, um das Produkt während des Versands zu schützen.
- Das hydraulische Steuerventil wird mit einem Gebrauchsanleitung und Garantieinformationen geliefert.
