Original-Rechte-Anschlüsse SUS316 Push-In-Anschluss

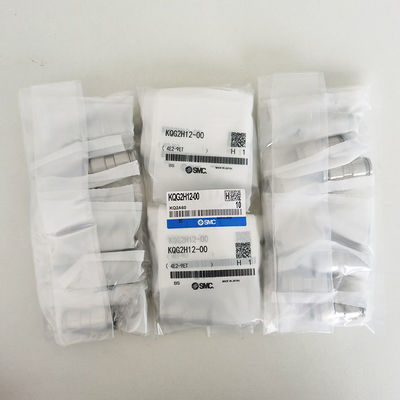

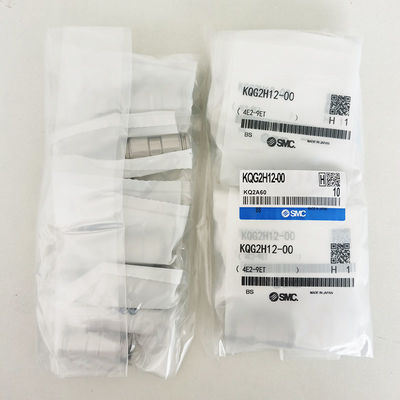

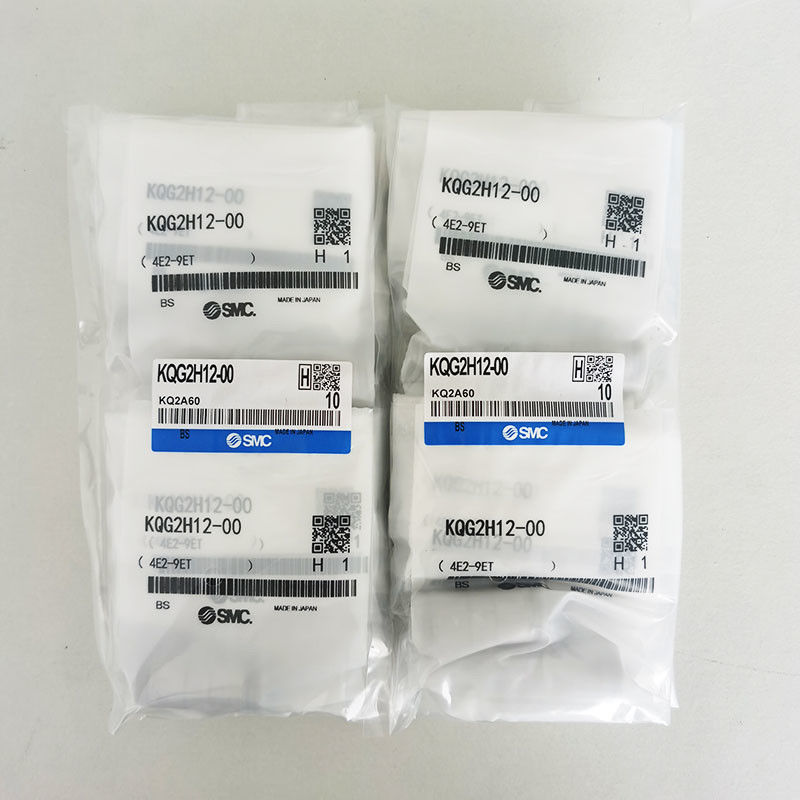

SMC KQG2H12-00 Original-Rechte-Anschlüsse SUS316 Einschaltanschluss 0-1Mpa
Beschreibung des Produkts:
DieSMC KQG2Eine Reihe von pneumatischen Ein-Touch-Fittings aus Edelstahl bietet den Ingenieuren eine zuverlässige Leistung und einen hervorragenden Schutz vor Korrosion, Chemikalien und hohen Temperaturen.Diese leistungsstarken Armaturen bieten eine Reihe von Vorteilen, einschließlich 30% kleiner und 62%leichter als herkömmliche ArmaturenDiese Kompakte Ausstattung ermöglicht den Einsatz mit Rohrdurchmesser von 3,2 mm bis 16 mm.
Die KQG2-Serie ist außerdem außergewöhnlich vielseitig und für den Einsatz mit einer Vielzahl von Druckluft-, Wasser- und Dampfsystemen geeignet.Betriebsdruckbereichmit einer Leistung von (-100 kPa bis 1 MPa) undTemperaturbedingungenSie sind außerdem aus SUS316-Edelstahl hergestellt, einer höheren Qualität als SUS304-Edelstahl.KorrosionsbeständigkeitDie Ergebnisse der Studie zeigen, daß die
Eigenschaften:
Dieses Produkt ist sehr kompakt und leicht, mit etwa 30% kürzeren Abmessungen und etwa 62% geringeres Gewicht im Vergleich zum KQGL06-01S.Es besteht aus Edelstahl 316 für seine Metallteile sowie aus einem speziellen FKM für seine DichtungsteileEs kann mit einer Vielzahl von Rohrmaterialien wie FEP, PFA, Nylon, weichem Nylon, Polyurethan und Polyolefin bei Temperaturen zwischen -5 und 150°C verwendet werden.so dass es auch mit Dampf verwendet werden kann.
Technische Parameter:
Zu den verwendbaren Rohrmaterialien gehören:
- FEP
- PFA
- mit einer Breite von nicht mehr als 15 mm
- Weiches Nylon (Anmerkung 1)
- Polyurethan
- Polyolefin
Rohrleitung 0.D.:Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
Die anwendbaren Flüssigkeiten sind Luft, Wasser und Dampf (Anmerkung 3).
Der Betriebsdruckbereich beträgt -100 kPa bis 1 MPa (Anmerkung 4) mit einem Druckgehalt von bis zu 3,0 MPa.
Die Umgebungstemperatur und die Flüssigkeitstemperatur liegen im Bereich von -5 bis 150°C (Anmerkung 5). Die Temperatur darf nicht gefrieren und kein Schmiermittel benötigen.
Das Dichtungsmittel sollte auf die Fäden aufgetragen werden.
Bei Rohren der FEP-Serie/TH-Serie sollte die Bedingungen für die Montage der Innenhülle nicht unter 80°C liegen. Bei Rohren der Super-PFA-Serie/TL sollte die Temperatur nicht unter 120°C liegen.
Anwendungen:
Die Ein-Touch-Fitings der KQG2-Serie sind eine großartige Option für diejenigen, die eine einfach zu bedienende, kostengünstige Lösung benötigen.PFADiese Ausrüstung kann auch mit Luft, Wasser und Dampf verwendet werden und enthält FKM-Dichtungen zur vollständigen Verstärkung des Schutzes.
Darüber hinaus ermöglicht ihr fettfreies Design eine mühelose Installation und ist die perfekte Wahl für Dampfanwendungen.
Zusammenfassend ist die KQG2-Serie mit Ein-Touch-Fittings für alle, die eine effiziente und zuverlässige Lösung benötigen, ein großes Vorteil.
.
| Straight Union: KQG2H |
Anwendung
Überdosierung von Rohren
(mm) |
Modell |
Anmerkung 1)
ØD |
L |
M |
Anmerkung 2)
Wirksam
Fläche (mm2) |
Gewicht |
| Ö3.2 |
KQG2H23-00 |
9 |
25 |
12 |
3.4 |
6.5 |
| Ö4 |
KQG2H04-00 |
9 |
26.2 |
12.6 |
5.6 |
6.5 |
| ø6 |
KQG2H06-00 |
12 |
28.2 |
13.6 |
13.1 |
11.5 |
| ø8 |
KQG2H08-00 |
14 |
33.2 |
16.1 |
26.1 |
16.6 |
| ø10 |
KQG2H10-00 |
17 |
35 |
17 |
41.5 |
26 |
| Ö12 |
KQG2H12-00 |
19 |
38.2 |
18.6 |
58.3 |
32.2 |
| ø16 |
KQG2H16-00 |
24.6 |
42.6 |
20.8 |
113 |
53.7 |
Unterstützung und Dienstleistungen:
Technische Unterstützung und Dienstleistungen für Pneumatische Rohrverbindungen
Pneumatische Rohrverbindungen werden in verschiedenen Branchen und Anwendungen weit verbreitet, und die erforderlichen technischen Unterstützung und Dienstleistungen sind ebenso unterschiedlich.Wir werden Ihnen einige der am häufigsten benötigten technischen Unterstützung und Dienstleistungen zur Verfügung stellen, die Ihnen helfen, das Beste aus Ihren pneumatischen Rohrverbindungen zu machen.
Installation und Einrichtung
Wir bieten Installations- und Einrichtungsdienste an, um sicherzustellen, dass Ihre pneumatischen Rohrverbindungen ordnungsgemäß installiert und konfiguriert sind.Unsere zertifizierten Techniker können auf Ihren Standort kommen und die Installation und Einrichtung vor Ort durchführenOder wir können Ihnen Fernunterstützung bieten, um Sie durch den Prozess zu führen.
Fehlerbehebung und Reparatur
Wir bieten auch Fehlerbehebung und Reparatur von Pneumatikrohrverbindungen an. Unsere Techniker haben Erfahrung in der Diagnose und Lösung von Problemen mit Pneumatikrohrverbindungen.Wenn Sie Probleme mit Ihren pneumatischen Rohrverbindungen haben, können unsere Techniker Ihnen helfen, sie schnell und effektiv auf den neuesten Stand zu bringen.
Wartung und Modernisierung
Darüber hinaus bieten wir Wartungs- und Upgrade-Dienstleistungen für pneumatische Rohrverbindungen an. Unsere Techniker können regelmäßige Wartungen durchführen, um Ihre pneumatischen Rohrverbindungen in Top-Zustand zu halten.Wir können Ihnen auch helfen, Ihre pneumatischen Rohrverbindungen auf die neueste Technologie zu aktualisieren, um sicherzustellen, dass Sie das Beste aus Ihrer Investition herausholen.
Rückgabe und Rückerstattung:
1Sie haben 7 Tage Zeit, um uns zu kontaktieren und 30 Tage Zeit, um es zurückzugeben.Es gilt als gebraucht und wir werden Ihnen keine Rückerstattung oder Ersatz ausstellen.Es gibt keine Ausnahmen!
2Alle zurückgesandten Artikel MUSSEN in der Originalverpackung sein und Sie MUSSEN uns die Versandnummer, den spezifischen Grund für die Rücksendung und Ihre Post zur Verfügung stellen.
3Wir erstatten Ihnen den vollen Gewinnbetrag, sobald Sie den Artikel in seinem Originalzustand und Verpackung mit allen Komponenten und Zubehör enthalten erhalten haben.Nachdem sowohl Käufer als auch Verkäufer die Transaktion von aliexpress storniert habenOder Sie können einen Ersatz haben.
