Temperatur -5~150°C Energiewirtschaft SS316

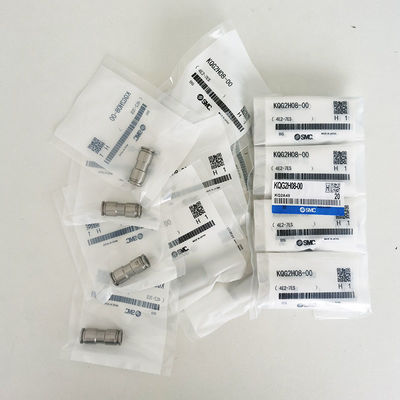

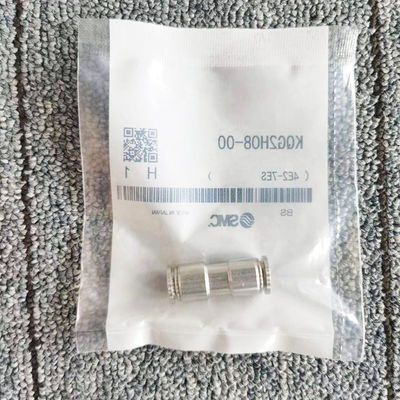

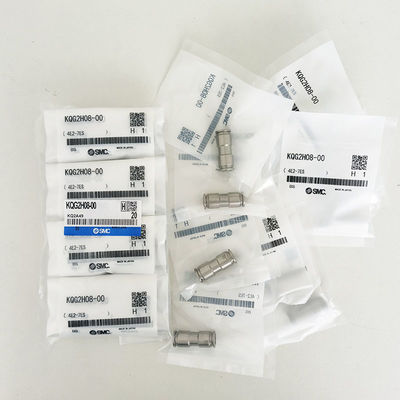

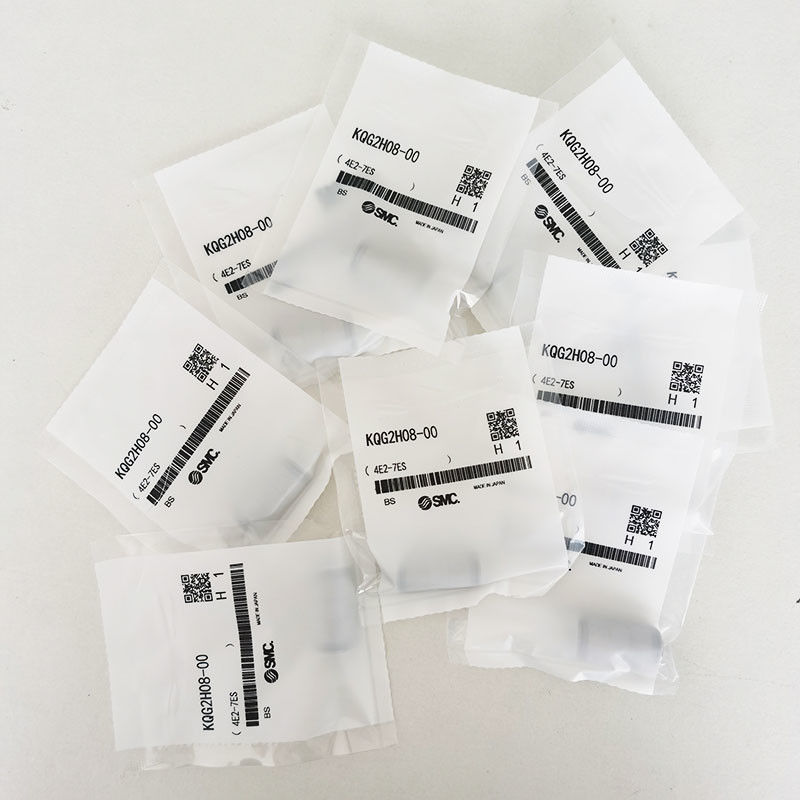

SMC-Verbindungen KQG2H08-00 Temperatur -5~150°C Stromindustrie SS316
Beschreibung des Produkts:
SMC-Reihe aus Edelstahl KQG2bietet Ingenieuren eine Auswahl an leistungsfähigen, leichten und kompakten Armaturen, die 30% kleiner und 62% leichter sind als die bestehende KQG-Baureihe von SMC,und sie sind für Rohrdurchmesser von 3.2 bis 16 mm. Sie sind ideal für Operationen geeignet, die Korrosions-, Chemikalien- und Hochtemperaturbeständigkeit erfordern.
Die Armaturen sind für Druckluft-, Wasser- und Dampfbetriebe geeignet und sind für einen breiten Druckbereich (von -100 kPa bis 1 MPa) und Temperatur (-5 °C bis +150 °C) ausgelegt.Die Armaturen sind aus SUS316 Edelstahl gefertigt, die höchste verfügbare Qualität von Edelstahl ist und bessere Korrosions- und chemische Beständigkeit aufweist als 304 Edelstahl.Es eignet sich besonders für chloridreiche Umgebungen.
Eigenschaften:
Dieses kleine und leichte Produkt hat einen großen Einfluss auf den Produktionsbetrieb: Seine Abmessungen sind um etwa 30% kürzer als bei KQGL06-01S und um 62% leichter.
Das Material dieses Produkts besteht aus Metallteilen, Edelstahl 316, Dichtungsteilen, speziellen FKM.Dieses Produkt hat eine große Temperaturleistung, von -5 bis 150 °C, und darüber hinaus ist es fettfrei und auf Dampf anwendbar.
Anwendbare Schläuche: Metrische Größe, Verbindungsstrang: M, R, RC
| Anwendbare Schläuche |
Anwendbare Schläuche |
FEP, PFA, Nylon, weiches NylonAnmerkung1), Polyurethan, Polyolefin |
| Rohrleitung 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Spezifikationen |
FlüssigkeitAnmerkung3) |
Luft, Wasser, Dampf Anmerkung2)
|
| Betriebsdruckbereich |
-100 kPa bis 1 MPaAnmerkung4) |
| Drucksicherung |
30,0 MPa |
| Umgebungstemperatur und FlüssigkeitstemperaturAnmerkung5) |
- 5 bis 150°C (Kein Gefrieren)Anmerkung4) |
| Schmiermittel |
Spezifikation für fettfreie Erzeugnisse |
| Siegel auf den Fäden |
mit Versiegelungsmittel |
Temperatur
Zustand der Montage
die Innenhülle |
Schläuche |
Temperatur |
| FEP-Rohre/TH-Serie |
80 °C oder mehr |
| Super-PFA-Rohre/TL-Serie |
120 °C oder mehr |
| |
|
Anmerkung 1) Für weiche Nylonrohre darf kein Wasser verwendet werden.
Anmerkung 2) Konsultation des SMC bezüglich des anwendbaren Schlauchs separat.
Anmerkung 3) Vermeiden Sie die Verwendung in einer Vakuum-Anwendung wie einem Leckentester, da es zu Leckagen kommt.
Anmerkung 4) Überprüfen Sie den Betriebsdruckbereich und den Betriebstemperaturbereich des Schlauchs.
Anmerkung 5) Es wird empfohlen, die Innenhülle unter folgenden Bedingungen zu verwenden (außerØ3.2):
● Bei Verwendung bei hoher Temperatur.
● Bei Verwendung bei hoher Temperatur.
Teile:
| - Nein. Ich weiß nicht. |
Beschreibung |
Material |
| 1 |
Schaltfläche freigeben |
mit einer Breite von nicht mehr als 20 mm |
| 2 |
Leitfaden 1 |
mit einer Breite von nicht mehr als 20 mm |
| 3 |
Leitfaden 2 |
mit einer Breite von nicht mehr als 20 mm |
| 4 |
- Ich weiß. |
mit einer Breite von nicht mehr als 20 mm |
| 5 |
Siegel |
Spezielle FKM (Fluorbeschichtet) |
| 6 |
Männliche Verbindungskörper |
mit einer Breite von nicht mehr als 20 mm |
| 7 |
Männlicher Ellbogenkörper |
mit einer Breite von nicht mehr als 20 mm |
| 8 |
O-Ring |
Spezielle FKM (Fluorbeschichtet) |
| 9 |
Hundehund |
mit einer Breite von nicht mehr als 20 mm |
| Straight Union: KQG2H |
Anwendung
Überdosierung von Rohren
(mm) |
Modell |
Anmerkung1)
ØD |
L |
M |
Anmerkung2)
Wirksam
Fläche (mm2) |
Gewicht |
| Ö3.2 |
KQG2H23-00 |
9 |
25 |
12 |
3.4 |
6.5 |
| Ö4 |
KQG2H04-00 |
9 |
26.2 |
12.6 |
5.6 |
6.5 |
| ø6 |
KQG2H06-00 |
12 |
28.2 |
13.6 |
13.1 |
11.5 |
| ø8 |
KQG2H08-00 |
14 |
33.2 |
16.1 |
26.1 |
16.6 |
| ø10 |
KQG2H10-00 |
17 |
35 |
17 |
41.5 |
26 |
| Ö12 |
KQG2H12-00 |
19 |
38.2 |
18.6 |
58.3 |
32.2 |
| ø16 |
KQG2H16-00 |
24.6 |
42.6 |
20.8 |
113 |
53.7 |
