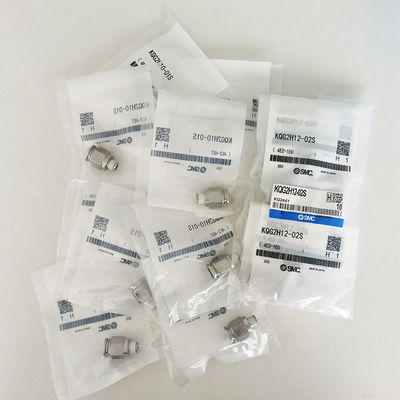

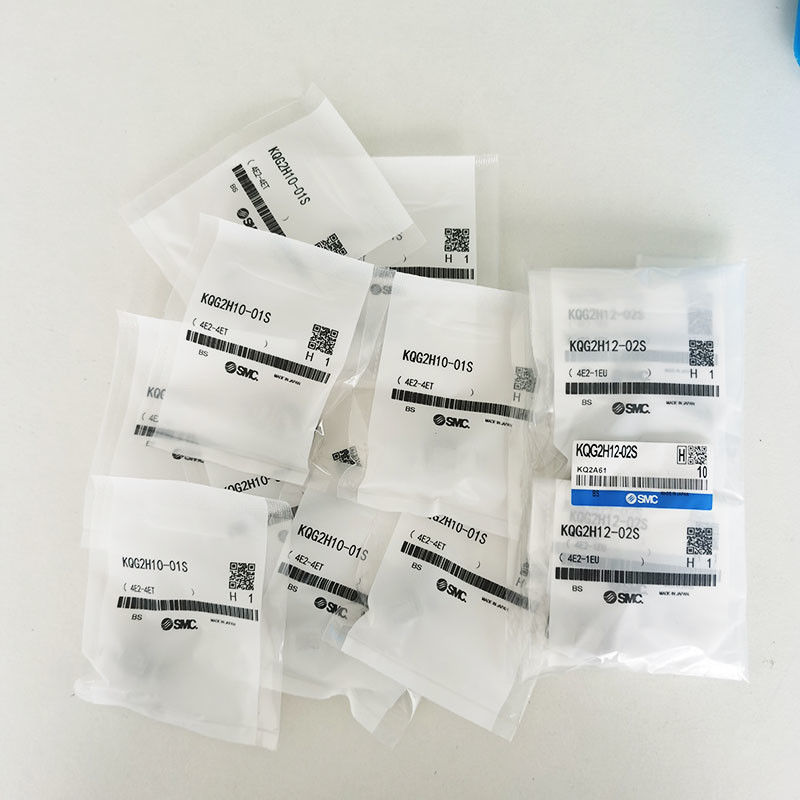

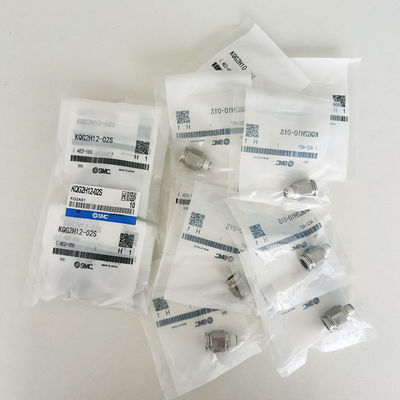

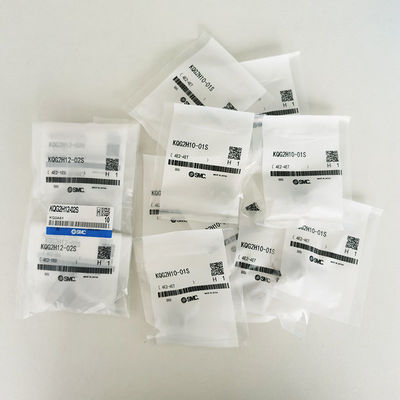

SUS316 Pneumatische Armaturen für automatische Verwendung
Beschreibung des Produkts:
Pneumatische Rohrverbindungen werden verwendet, um Kompressorkomponenten wie Schläuche und Rohre zu verbinden, um ein System zu schaffen.
Pneumatische Rohrverbindungen bestehen aus hochwertigem SS316-Material und sind in verschiedenen Größen, von 1/8-1/2 Zoll, und Formen wie gerade, Ellenbogen und T-Typ erhältlich.Sie sind so konzipiert, dass sie einem breiten Temperaturbereich standhaltenDie Verpackung kann an die Bedürfnisse der Kunden angepasst werden. Unsere Luftkompressor-Fitings und pneumatischen Schlauch-Fitings sind für eine Vielzahl von Anwendungen zuverlässig und langlebig.die sie zur besten Wahl für pneumatische Systemanforderungen machen.
Eigenschaften:
Kompakt und leicht
Dieses Produkt ist etwa 30% kürzer und 62% leichter als KQGL06-01S, was es sehr tragbar und praktisch macht.
Materialien
Es wird Edelstahl 316 für Metallteile und spezielle FKM für Dichtungsteile verwendet.
Anwendbare Rohrmaterialien
Dieses Produkt ist für FEP, PFA, Nylon, Soft Nylon, Polyurethan und Polyolefin geeignet.
Technische Parameter:
Dieses Produkt ist für die Arbeit mit Luft, Wasser und Dampf als Flüssigkeitsmedien ausgelegt.Die Umgebungstemperatur und die Flüssigkeitstemperatur sollten 150°C nicht überschreiten und niemals unter -5°C liegen (kein Gefrieren)Da das Erzeugnis fettfrei ist, sollte auf die Fäden ein Dichtungsmittel aufgetragen werden.
Anwendungen:
Pneumatic Pipe Fittings von SMC bietet die ideale Lösung für alle Arten von Anwendungen und Szenarien.ist CE-zertifiziert und erfordert eine Mindestbestellmenge von 10Die Lieferung dauert 1-7 Werktage nach Zahlung, und SMC bietet eine Lieferfähigkeit von 5000 PCs pro Monat.Wasser und ÖlDer Druckbereich beträgt 0-1Mpa und er wird für das 1,5-fache des Arbeitsdrucks getestet.
Für die Befestigung von Luftkompressoren und Luftschläuchen bieten die Pneumatischen Rohrverbindungen von SMC die beste Lösung.mit einer Breite von mehr als 20 mm,Mit Funktionen wie schneller Verbindung und einfacher Installation können Sie sicher sein, dass unser Produkt die beste Wahl für Sie ist.
Unterstützung und Dienstleistungen:
Technische Unterstützung und Dienstleistung für Pneumatische Rohrverbindungen
Wir bieten technische Unterstützung und Service für Pneumatische Rohrverbindungen. Unsere erfahrenen Techniker stehen Ihnen bei allen Fragen und Bedürfnissen zur Verfügung.Unsere Techniker kennen sich mit der Installation aus.Wir stehen Ihnen rund um die Uhr zur Verfügung, um Ihnen bei technischer Unterstützung oder Dienstleistungen behilflich zu sein.
Wir bieten Ihnen auch ein Online-Support-Portal an, auf dem Sie schnell Antworten auf Ihre Fragen erhalten.Unser Portal ist so konzipiert, dass Sie die Informationen erhalten, die Sie benötigen, um alle Probleme oder Fragen zu lösen, die Sie haben können.Darüber hinaus stehen unsere Techniker zur Verfügung, um alle technischen Fragen zu beantworten.
Wir bieten auch Schulungen und Installationsleistungen für Pneumatische Rohrverbindungen an. Unsere Techniker werden mit Ihnen zusammenarbeiten, um sicherzustellen, dass Ihre Installation korrekt erfolgt.Wir bieten auch laufende Wartungs- und Reparaturdienste an, um sicherzustellen, dass Ihre Pneumatischen Rohrverbindungen immer richtig funktionieren.
Wenn Sie Fragen haben oder technische Unterstützung oder Service für Ihre Pneumatischen Rohrverbindungen benötigen, kontaktieren Sie uns bitte.
| Männliche Verbindung: KQG2H |
Anwendung
Überdosierung von Rohren
(mm) |
Verbindung
Gewinde
R, M |
Modell |
H
(Breite
über das Flachfeld) |
Anmerkung 1)
ØD |
L |
A* |
M |
Anmerkung 2)
Wirksam
Fläche (mm2) |
Gewicht |
| Ö3.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
KQG2H23-01S |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| 1 / 4 |
KQG2H23-02S |
14 |
21 |
16.3 |
16.9 |
| Ö4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| 1 / 4 |
KQG2H04-02S |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
KQG2H06-01S |
18.1 |
15 |
13.1 |
7 |
| 1 / 4 |
KQG2H06-02S |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
KQG2H06-03S |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
KQG2H08-01S |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| 1 / 4 |
KQG2H08-02S |
22.3 |
17.6 |
12.9 |
| 3/8 |
KQG2H08-03S |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
KQG2H10-01S |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| 1 / 4 |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
KQG2H10-03S |
23 |
17.9 |
20.6 |
| 1 / 2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| Ö12 |
1 / 4 |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1 / 2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
KQG2H16-03S |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1 / 2 |
KQG2H16-04S |
24 |
29.5 |
23.1 |
113 |
37.4 |
