Hochdichte Pneumatikverbindungen

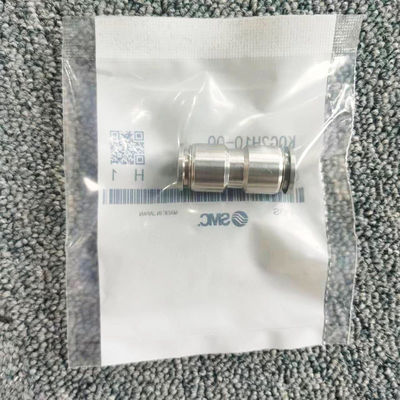

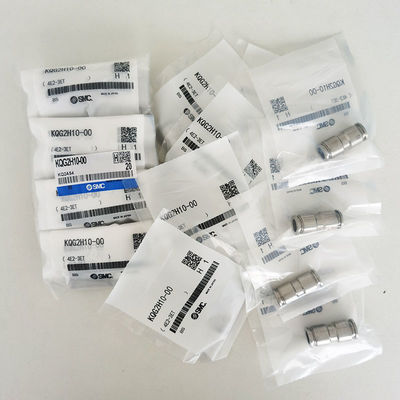

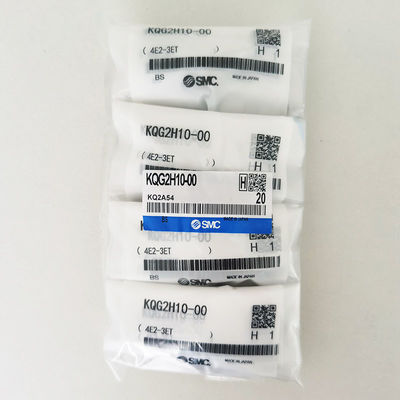

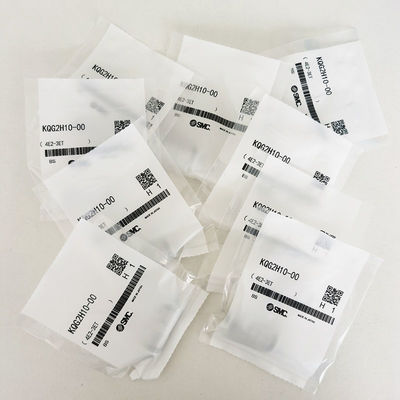

SMC KQG2H10-00 SS316 Pneumatische Armaturen 0-10 Bar für Maschinenbau
Beschreibung des Produkts:
Die von SMC hergestellte Baureihe aus Edelstahl KQG2 ist so konzipiert, dass sie den höchsten Standards bei kritischen Anforderungen wie Korrosionsbeständigkeit, Chemikalienbeständigkeit und hohen Temperaturen entspricht.Im Vergleich zur bestehenden KQG2-Serie, sind die KQG2-Fittings um 30% kleiner und 62% leichter und verfügen über Durchmesser von 3,2 mm bis 16 mm.
Diese Armaturen sind nicht nur korrosionsbeständig, sondern können auch in einer Vielzahl von Druckumgebungen (-100 kPa bis 1 MPa) und Temperaturbedingungen (-5 °C bis +150 °C) betrieben werden.Dies macht sie ideal für den Einsatz mit Druckluft, Wasser und sogar Dampf.
Die KQG2-Serie von SMC zeichnet sich durch die überlegene Korrosionsbeständigkeit aus, die der SUS316-Edelstahl bietet.Diese Klasse bietet höhere Gruben- und KorrosionsbeständigkeitDies macht es perfekt für den Einsatz in chloridreichen Umgebungen.
Die Kombination aus Edelstahlleistung und ultraleichtem Gewicht,Das niedrige Design macht die KQG2-One-Touch-Pneumatikarmaturen von SMC zu einem Muss für Anwendungen, die in kritischen Bereichen Exzellenz verlangen.
Eigenschaften:
Dieses Produkt ist im Vergleich zu seinem Vorgänger KQGL10-00 extrem kompakt und leicht.Es kann in verschiedenen Materialien von Rohren angewendet werdenDie Funktionstemperatur liegt zwischen -5 und 150°C und ist sowohl fettfrei als auch dampfkompatibel.
Hier sind die detaillierten Spezifikationen des Produkts: Abmessungen: ca. 30% kürzer; Gewicht: ca. 62% leichter.
Technische Parameter:
Anwendbare Schläuche: FEP, PFA, Nylon, Weichnylon (Anmerkung 1), Polyurethan und Polyolefin mit Schläuche 0,D von Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12 und Ø16.
Spezifikationen: Flüssigkeit (Anmerkung 3) von Luft, Wasser und Dampf (Anmerkung 2). Betriebsdruckbereich -100 kPa bis 1 MPa (Anmerkung 4); Prüfdruck 3.0MPa bei Umgebungstemperatur von -5 bis 150°C (Kein Einfrieren) (Anmerkung 4)Das erforderliche Schmiermittel ist von fettfreier Spezifikation mit Dichtungsmittel an den Fäden.
Temperaturbedingungen: FEP-Rohre/TH-Serie benötigen eine Innertemperatur von 80 °C oder mehr, während Super-PFA-Rohre/TL-Serie eine Innertemperatur von 120 °C oder mehr benötigen.
Anwendungen:
Die One-Touch-Fitings der KQG2-Serie eignen sich ideal für eine Vielzahl von Materialien, wenn eine sichere und zuverlässige Verbindung erforderlich ist.Diese Armaturen sind zuverlässig und geeignet für den Einsatz mit Dampf und kommen ohne die Notwendigkeit von FettZu den Materialien, mit denen sie verwendet werden können, gehören FEP, PFA, Nylon, weiches Nylon, Polyurethan und Polyolefin.
Diese Armaturen sind in der Lage, eine sichere Verbindung herzustellen, da sie FKM-Dichtungen verwenden.
Anmerkung: Weiches Nylon und Polyolefin sind polymere Materialien.
Unterstützung und Dienstleistungen:
Technische Unterstützung und Dienstleistung für Pneumatische Rohrverbindungen
Wir bieten technische Unterstützung und Service für unsere Pneumatischen Rohrverbindungen. Unsere hochqualifizierten und erfahrenen Techniker stehen Ihnen bei allen Installations- und Wartungsbedürfnissen zur Verfügung.Wir bieten Ihnen ein umfassendes Angebot an Dienstleistungen an., von der Produktauswahl und Installation bis hin zur Fehlerbehebung und Reparatur.
Zu unseren Dienstleistungen gehören:
- Produktauswahl und Installation
- Präventive Wartung
- Fehlerbehebung und Reparatur
- Diagnose vor Ort
- Notfall- und Außendienstleistungen
Systemoptimierung und -upgrades
Wir wissen, wie wichtig es ist, dass Ihre Pneumatischen Rohrverbindungen reibungslos und effizient laufen.und mit Ihnen zusammenarbeiten, um Ihre Zufriedenheit zu gewährleisten.
| Straight Union: KQG2H |
Anwendung
Überdosierung von Rohren
(mm) |
Modell |
Anmerkung 1)
ØD |
L |
M |
Anmerkung 2)
Wirksam
Fläche (mm2) |
Gewicht |
| Ö3.2 |
KQG2H23-00 |
9 |
25 |
12 |
3.4 |
6.5 |
| Ö4 |
KQG2H04-00 |
9 |
26.2 |
12.6 |
5.6 |
6.5 |
| ø6 |
KQG2H06-00 |
12 |
28.2 |
13.6 |
13.1 |
11.5 |
| ø8 |
KQG2H08-00 |
14 |
33.2 |
16.1 |
26.1 |
16.6 |
| ø10 |
KQG2H10-00 |
17 |
35 |
17 |
41.5 |
26 |
| Ö12 |
KQG2H12-00 |
19 |
38.2 |
18.6 |
58.3 |
32.2 |
| ø16 |
KQG2H16-00 |
24.6 |
42.6 |
20.8 |
113 |
53.7 |
